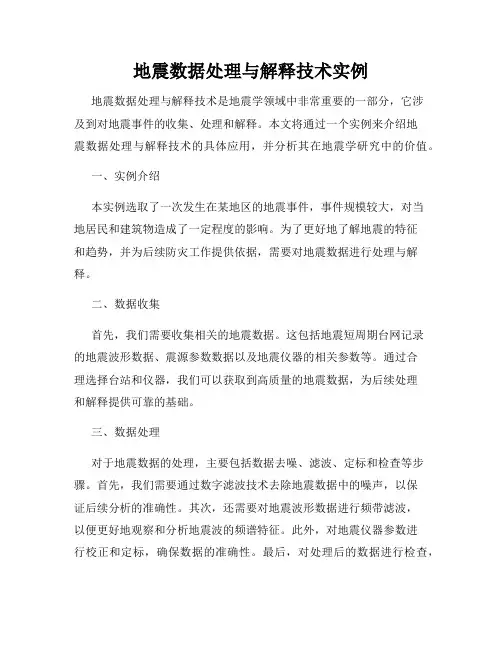

地震数据处理与解释技术实例
地震数据处理与解释技术实例地震数据处理与解释技术是地震学领域中非常重要的一部分，它涉及到对地震事件的收集、处理和解释。
本文将通过一个实例来介绍地震数据处理与解释技术的具体应用，并分析其在地震学研究中的价值。
一、实例介绍本实例选取了一次发生在某地区的地震事件，事件规模较大，对当地居民和建筑物造成了一定程度的影响。
为了更好地了解地震的特征和趋势，并为后续防灾工作提供依据，需要对地震数据进行处理与解释。
二、数据收集首先，我们需要收集相关的地震数据。
这包括地震短周期台网记录的地震波形数据、震源参数数据以及地震仪器的相关参数等。
通过合理选择台站和仪器，我们可以获取到高质量的地震数据，为后续处理和解释提供可靠的基础。
三、数据处理对于地震数据的处理，主要包括数据去噪、滤波、定标和检查等步骤。
首先，我们需要通过数字滤波技术去除地震数据中的噪声，以保证后续分析的准确性。
其次，还需要对地震波形数据进行频带滤波，以便更好地观察和分析地震波的频谱特征。
此外，对地震仪器参数进行校正和定标，确保数据的准确性。
最后，对处理后的数据进行检查，提前发现问题并进行修正，避免因数据处理过程中的错误导致结果的不准确。
四、数据解释数据处理完成后，我们需要对地震数据进行解释。
这包括对地震波形的振幅、频率、震级等参数进行分析，并判断地震的发生位置、断层特征以及可能存在的次生灾害等。
通过数据解释，我们可以更深入地了解地震事件的性质和影响范围，为进一步的相关研究和应对措施提供科学依据。
五、技术价值地震数据处理与解释技术在地震学研究中具有重要的价值。
首先，它可以帮助我们更准确地了解地震事件的特征和趋势，对预测和预警具有重要意义。
其次，通过数据处理与解释，我们可以获得更多的地震学知识，推动地震学理论的发展。
此外，对地震数据进行处理与解释还可以为地震灾害防治工作提供科学依据，提高社会的防灾减灾能力。
结语地震数据处理与解释技术的实际应用不仅可以帮助我们更好地了解地震事件的性质和趋势，还可以为相关研究和防灾工作提供科学依据。
地震资料综合解释
地震资料处理（仅供参考）一名词解释（1）地震相干体：由三维地震数据体经过相干处理而得到的一个新的数据体，其基本原理是在三维数据体中，求每一道每一样点处小时窗内分析点所在道与相邻道波形的相似性，形成一个表征相干性的三维数据体，即计算时窗内的数据相干性，把这一结果赋予时窗中心样点。
（2）时移地震：利用不同时间观测的三维地震有效信息的差异进行储层监测，完善油气藏管理方案，提高油气采收率。
（3）地震亮点：指在地震剖面上，由于地下气藏的存在所引起的地震反射波振幅相对增强的“点”。
（4）地震反演：根据各种位场(电位、重力位等)、波场(声波、弹性波等)、电磁场和热学场等的地球物理观测数据去推测地球内部的结构形态及物质成分，定量计算其相关物理参数的过程。
（5）地震三维数据体：三维地震勘探经过三维地震资料处理后形成一个三维数据体，由采集的几何形态确定的（处理期间可能调整的）规则间距的正交数据点的排列。
（6）地震属性：表征地震波几何形态、运动学、动力学和统计学特征、由数学变换、或者物理变换引入的物理量。
（7）地震层序：地震层序是沉积层序在地震剖面图上的反映。
在地震剖面图上找出两个相邻的反映地层不整合接触的界面，则两个界面之间的地层叫做一个地震层序。
（8）AVO：（Amplitude Versus Offset）技术——利用振幅随炮检距或AVO 偏移距的变化来估算界面两侧介质的泊松比，进而推断介质的岩性（9）三维可视化：三维可视化是用于显示描述和理解地下及地面诸多地质现象特征的一种工具，广泛应用于地质和地球物理学的所有领域，通过计算机交互绘图和成像，从复杂的数据集中提取有意义信息的方法。
（10）地震资料综合解释：地震资料解释就是把这从野外采集的经过处理的资料转化成地质术语，即根据地震资料确定地质构造形态和空间位置，推测地层的岩性、厚度及层间接触关系，确定地层含油气的可能性，为钻探提供准确井位等。
二简答题1识别亮点的标志：(1)振幅异常(2)极性反转(3)水平反射同相轴的出现（平点）(4)速度下降(5)吸收衰减2.三维地震勘探有哪些优势(1）野外施工方便灵活，不受地形、地物条件的限制，满足面积观测、覆盖次数和炮检距相同即可。
地震资料构造解释具体的工作流程
地震资料构造解释具体的工作流程
1、首先要对地质任务进行理解，确定解释方案
2、收集研究区块的基础资料进行分析。
其中基础资料包括：研究区块的老的解释成果、
所有井的分层数据，岩芯类型、试油成果以及测井数据等
3、然后进行层位标定、分析、做VSP.
4、进行过井剖面的对比。
如果研究区块内从来没有勘探过的话，就只有使用穿衣戴帽或
戴帽穿衣法了。
5、在研究区块内拉大剖面（每20或其它数据都行）进行层位追踪对比、分析。
6、进行加密层位追踪对比。
7、进行断层组合。
8、时深转换。
（建立构造、速度模型）
9、进行研究区块的平面圈定、勾绘等值线图（T0图）。
10、进行综合的地质构造分析和含油气性评价。
以上纯为个人观点，如有遗漏和不对的地方，请各位多多指出。
谢谢。

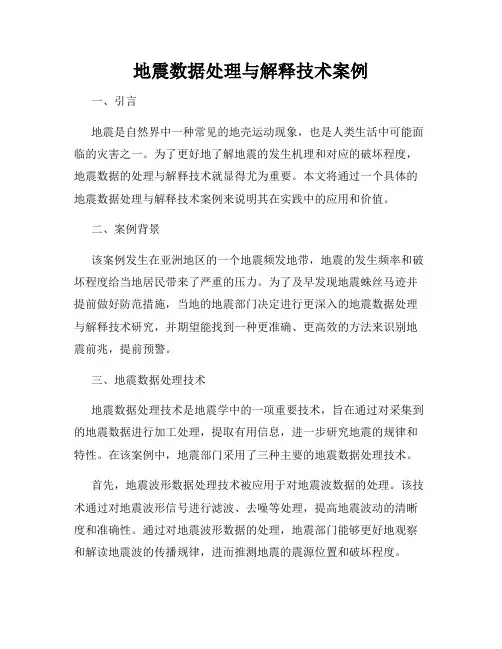

地震数据处理与解释技术案例
地震数据处理与解释技术案例一、引言地震是自然界中一种常见的地壳运动现象，也是人类生活中可能面临的灾害之一。
为了更好地了解地震的发生机理和对应的破坏程度，地震数据的处理与解释技术就显得尤为重要。
本文将通过一个具体的地震数据处理与解释技术案例来说明其在实践中的应用和价值。
二、案例背景该案例发生在亚洲地区的一个地震频发地带，地震的发生频率和破坏程度给当地居民带来了严重的压力。
为了及早发现地震蛛丝马迹并提前做好防范措施，当地的地震部门决定进行更深入的地震数据处理与解释技术研究，并期望能找到一种更准确、更高效的方法来识别地震前兆，提前预警。
三、地震数据处理技术地震数据处理技术是地震学中的一项重要技术，旨在通过对采集到的地震数据进行加工处理，提取有用信息，进一步研究地震的规律和特性。
在该案例中，地震部门采用了三种主要的地震数据处理技术。
首先，地震波形数据处理技术被应用于对地震波数据的处理。
该技术通过对地震波形信号进行滤波、去噪等处理，提高地震波动的清晰度和准确性。
通过对地震波形数据的处理，地震部门能够更好地观察和解读地震波的传播规律，进而推测地震的震源位置和破坏程度。
其次，地震震源机制研究是另一项地震数据处理技术。
地震震源机制是指地震发生时地震波的传播路径和形态，通过对其进行研究，可以进一步了解地震产生的背后动力学机制。
在该案例中，地震部门通过分析地震波形数据中的S波和P波的到达时间差以及振幅比等参数，建立了多个地震发生的震源机制模型，进而对地震发生机理进行判定。
最后，地震事件的时空演化分析技术也被应用于该案例中。
时空演化分析技术是通过对一系列地震事件的发生时间、震级、震源位置等数据进行分析，以探究地震在时空上的变化规律。
在该案例中，地震部门将多次地震事件的数据进行整理和统计，并应用时空演化分析技术，成功地发现了地震发生的潜在规律。
这使得他们能够预测未来地震的可能发生位置和能量大小。
四、地震数据解释技术地震数据解释技术则是在经过地震数据处理后对处理后的数据进行分析和解释。
地震资料常规处理流程
地震资料常规处理流程地震是地球表面因地壳运动而产生的一种自然灾害。
地震的发生会给人类的生命和财产安全带来威胁，因此，对于地震资料的处理显得尤为重要。
下面是地震资料常规处理流程的详细步骤：1.资料搜集和整理：首先，需要收集来自地震观测站、地震台网和其他相关机构的地震监测数据以及地震活动情况的相关资料。
这些资料可能包括地震记录、震源参数、构造信息、损失报告等。
然后，对这些资料进行整理，按照不同的要求进行分类和归档，以备后续分析和研究使用。
2.数据预处理：地震监测数据有时会受到非地震信号的干扰，因此需要进行预处理，以去除噪声和非地震事件。
首先，对地震记录进行滤波处理，以去除高频噪声和低频背景信号。
然后，进行数据插值和异常点剔除，以避免数据缺失和异常值影响后续分析结果的准确性。
3.数据校正和标定：地震监测仪器有时存在一定的系统性误差，需要进行校正和标定。
通过与标准地震记录对比，确定仪器响应特性，并进行相应的校正。
这样可以提高地震数据的准确性和可比性。
4.地震波形分析：对地震记录进行波形分析是地震研究的重要手段之一、通过检测地震波的到时和振幅，可以确定地震的震源参数、震源机制和破裂过程等。
常用的方法包括P波到时拾取、S波到时拾取、震相刻度和震相拟合等。
5.地震活动性分析：通过对地震事件的时空分布和震级频率分布进行分析，可以揭示地震活动的规律和趋势。
常用的方法包括地震活动率和震级频率模型的建立、地震序列的相关性分析、地震空间分布的碎裂模型拟合等。
6.地震速度模型建立：地震速度模型对于地震波传播模拟和震源定位具有重要意义。
通过对地震观测数据的反演和模型拟合，可以确定地壳和上地幔中的速度分布情况，并建立相应的地震速度模型。
7.地震灾害评估和预测：根据地震监测数据和相关资料，可以对地震潜在的危害进行评估和预测。
根据地震活动的特点和历史数据，可以进行地震发生概率和震级预测，以及地震灾害程度的评估。
这对于地震防灾减灾和城市规划具有重要的指导意义。
地震勘探中的数据处理与解释方法
地震勘探中的数据处理与解释方法第一章：地震勘探概述地震勘探是通过声波在地下传播的速度和反射规律，对地下结构和岩石性质进行探测的一种方法。
地震勘探包括地震数据采集、处理和解释三个过程，其中数据处理和解释是地震勘探中非常重要的环节。
第二章：数据处理常用方法2.1 数据去噪地震数据中含有各种噪声，如外界自然环境的噪声、仪器噪声、地下某些岩石体的噪声等，这些噪声会干扰地震信号的抑制和地下结构的解释。
因此，在数据处理过程中，首先要进行数据去噪处理。
数据去噪的方法有很多种，主要有基于小波分析的去噪，基于倾斜栈的去噪，基于自适应滤波的去噪等方法。
2.2 数据叠加和校正叠加是地震数据中一种重要的处理方法，将相对位置相同、能量相似的地震记录加权叠加，可以增加地震信号的强度，减小噪声的影响。
数据叠加常用的方法有平均叠加、最大值叠加和根据波形相似度信息的权重叠加等。
在数据叠加过程中，还需要进行时差校正、增益校正和相位旋转等处理，使得数据更加准确。
2.3 见招拆招模型构建见招拆招（CMP）是地震勘探中的一种非常重要的处理方法。
该方法将地震数据中的各个道按照共中心点（所谓中心点是指某个岩层或某个异质性）进行排序，然后构建CMP剖面，可以提高地震勘探的分辨率，更好地揭示地下结构。
CMP模型构建的方法包括共中心点叠加和共中心点校正等。
第三章：数据解释常用方法3.1 走时分析走时是指从地震炮点到地震接收器需要的时间，可以反映地下界面的深度和形态。
走时分析是地震解释的基本方法之一，通过对叠加后的地震记录进行时间-距离图的建立、二次微分、谐波检测等操作，可以识别出各个地下界面的位置和波动规律。
3.2 反演分析反演分析是地震解释的另一种重要方法，其本质是根据地震资料的反射系数、走时等信息反演地下介质的物理参数，如波速、岩性参数、密度等。
反演分析的方法有很多种，包括全波形反演、走时反演、岩性反演等。
3.3 增量分析增量分析是地震解释中的一种有效手段，其主要通过比较年代相近的地震资料，分析地震反射界面、地层三维形态等变化情况，预测地下构造变迁规律和趋势，并有效地指导油气勘探、钻井和采油等工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地震资料处理/解释大作业
（处理部分）
专业：勘查技术与工程
班级：12-4
姓名：封辉、孙运庆、何瑞川
学号：2012011236、2012011249、2012011239
2016年 1 月 15 日
评分标准：第三章和第四章各20分，其余各章10分
目录
第一章数据加载和观测系统定义 (2)
第二章道编辑和真振幅恢复 (4)
第三章反褶积 (6)
第四章速度分析 (7)
第五章动校正和水平叠加 (8)
第六章静校正 (10)
第七章偏移 (12)
第八章总结和体会 (13)
第一章数据加载和观测系统定义
地震资料处理流程第一步为数据输入和预处理。
预处理是地震数据处理前的准备工作，将地震数据正确加载到地震资料处理系统，进行观测系统定义，并对数据进行编辑和校正。
原数据是SGY格式的地震记录文件，用Promax对其进行处理需要格式转换，将其格式转换成软件定义的格式。
图1.1是原始数据炮集。
格式转换后可对数据进行加载与处理，但是处理需要的各种测网信息需要进行定义，所以我们做观测系统定义，用FFID（野外文件号）和CHAN（记录道号）为索引将测网的各检波器与炮点坐标、高程、CDP 号等信息与数据的各道联系起来。
观测系统定义分为炮点定义，检波点定义与炮检关系定义。
图1.3是CDP覆盖次数。
图1.1 原始数据炮集
图1.2a 炮点与检波点信息
图1.2b 炮点与检波点信息
图1.3 多次覆盖次数
第二章道编辑和真振幅恢复
通常的地震采集中，由于检波器数量很多、野外干扰因素复杂等原因，不是每一道都能很好的反应地下反射界面带回来的信息，最基础的我们需要挑出其中坏检波器采集的道与极性不正常的道，称为道编辑（如图2.1）。
在记录图中使用picking进行编辑。
点击picking，有编辑错道和编辑极性翻转道。
拾取所有的错道和翻转道集后，分别放在两个文件里面。
由震源引发的地震波，会随着波前面变大，底层吸收衰减等因素而能量减小，而我们需要的通常是深部的地层信息，所以我们需要对地震波进行振幅恢复（如图 2.2），经过真振幅恢复以后，深层反射波能量相对增强了,反射界面变得清晰，但面波等
干扰波也增强了。
图2.1 挑出废道
图2.2坏道剔除及真振幅恢复
第三章反褶积
此步骤为包含反褶积在内的预处理，其中反褶积这里选用预测反褶积，因为预测反褶积能够有效消除多次波影响，提高信噪比又不致使得分辨率下降，而进行预测反褶积需要选取适当的预测步长与时窗（图 3.1是选择进行反褶积的时窗）。
我们进行地震勘探，所用的是深层的反射波信息，因此直达波与折射波是不需要的，我们要选择适当的位置切除直达波与折射波信息。
此外我们还要进行野外静校正，也就是基准面静校正，就是将在地表采集的地震记录校正到基准面上，消除地表高程和风化层对地震记录旅行时的影响。
这包括了炮点静校正、检波点静校正，这里我们需要先计算静校正量再进行静校正，本次主要做了高程静校正。
图3.1 反褶积时窗拾取
第四章速度分析
地震波在地下介质中传播速度是地震资料数字处理和解释中非常重要的参数，速度参数不仅关系到地震资料处理的诸多环节的质量，其本身也提供了关于地下构造和岩性的重要信息。
在速度场准确的情况下，地震数据通过叠加和偏移处理能较好的反应地下的构造特征，反之，会产生假象，甚至错误的解释结果，所以我们需要更为准确的速度信息。
以零炮检距做速度扫描，然后对不同速度的双曲线上能量叠加，然后不同的速度形成的能量团不同从而生成速度谱，在速度谱上选择速度（图4.1）。
速度分析时我们把地震道集转换成超道集（supergather）来进行处理，速度选取结束后我们可以查看速度分布（图4.2）。
图4.1 速度谱及动校正速度拾取
图4.2 速度分布图
第五章动校正和水平叠加
动校正的目的是消除炮检距对反射波旅行时的影响，校平共深度点反射波时距曲线的轨迹，增强利用叠加技术压制干扰的能力，减小叠加过程引起的反射波同相轴的畸变。
叠加的目的是压制干扰，提高地震资料的信噪比。
速度分析的结果便是叠加速度，直接用叠加速度就可以进行动校正了，Promax里有进行动校正的模块，该模块也可以人工输入速度变化来进行动校正，我们先输入大致的速度变化进行叠加得到的结果（见图5.1）称为初叠剖面，然后再将速度分析的结果带入进行
动校正，然后再叠加形成叠加剖面（图5.2）。
图5.1 初叠剖面
图5.2 动校正后叠加剖面
第六章静校正
静校正用于补偿由于地表高程变化、风化层的厚度和速度变换对地震资料的影响，其目的是获得一在个平面上进行采集，且没有风化层或低速介质存在时的反射波到达时间。
在第三步中做了野外静校正后仍然存在着时差称为剩余静校正时差，这种时差通常以高频短波长出现，会影响叠加的效果与质量，妨碍地层的判断。
剩余静校正有基于地表一致性的时差分解的方法，也有互相关（也称作叠加能量）的方法。
这里我们用互相关的方法进行处理，我们首先在叠后剖面上选取标准层（图 6.1），然后形成标准道，对各道进行相关，计算剩余静校正量，进行剩余静校正，流程如（图6.2），然后叠加形成叠后剖面（图6.3）。
6.1剩余静校正时窗选取
6.2剩余静校正叠加流程
图6.3静校正后叠加剖面
第七章偏移
偏移的目的是使倾斜界面归位，绕射波收敛，菲涅尔带收缩提高横向分辨率，使地震剖面更好的展示地下构造的空间形态和接触关系。
偏移的两个步骤为波场延拓和成像。
叠后偏移有多种方法，我们选用有限差分的方法进行偏移。
首先偏移需要地层的速度分布，我们可以用之前进行的速度分析结果（既叠加速度分布）转换生成层速度分布（图7.1），层速度就可以指导我们进行偏移，偏移后形成的剖面如（图7.2）。
偏移流程及参数设置如（图7.3）。
图7.1 层速度分布
图7.2 偏移剖面
7.3偏移实现流程及参数设置
第八章总结和体会
本次地震资料处理大作业，我们用Promax软件进行了简单的处理流程，提前熟悉了以后的工作流程，加深了对专业知识的理解掌握，在实习流程中，我们对道编辑（找废道、反转道）、振幅恢复、速度分析、叠加、偏移等各操作流程有了大致的了解，知道了每个步骤的意义和做法。
比如道编辑中若存在异常道，在之后处理的结果剖面上会产生很大的影响，直接妨碍我们对其进行解释。
也明白了地震资料处理的缜密性，环环相扣，每一步既是为下一步处理铺陈，也是继承着上一步的结果，比如偏移是在叠加剖面上的进行；动校正用的叠加速度与偏移用的层速度也是由速度分析直接而来的，所以每一步的处理都要我们细心对待，每个细节都会影响最后的处理结果。
感谢老师一个星期来辛苦的陪伴，从早到晚，一直悉心的指导着我们从开始的一筹莫展到后来的驾轻就熟，从对专业知识的生搬硬套到后来灵活运用课本上学过的知识来举一反三，解决问题，让我们通过这次学习，认识到了实际工作于
理论学习的差异，今后的工作和学习明确了目标，也起到了指导性的作用。
