聚合物砂浆修补方案
聚合物砂浆施工方案
聚合物砂浆施工方案聚合物砂浆是一种高性能的建筑材料，广泛应用于建筑施工中。
下面是一个关于聚合物砂浆施工的方案。
一、施工前准备1. 安全措施：施工现场应设置明显的警示标志，工人应佩戴防护用品。
2. 确定施工面积：根据实际需要确定施工的面积，确保材料的使用量。
二、基底处理1. 清洁：将施工面进行彻底的清洁，清除杂物和污垢。
2. 凹陷修补：对于有凹陷或裂缝的地方，用填补技术进行修复。
3. 涂布底漆：在施工面上涂布一层聚合物砂浆专用底漆，提高粘结力。
三、砂浆施工1. 配料：根据施工需要，按照规定的比例将聚合物砂浆和清水充分搅拌均匀，注意防止砂浆的过度稀薄或过度浓稠。
2. 渗透涂布：用刷子将砂浆涂布在基底上，厚度一般为2-3mm，保证整块基底均匀涂布。
3. 整平：用刮板或抹刀将涂布的砂浆整平，并保证表面平整度。
4. 特殊处理：对于需要特殊处理的部位，如角部、管道孔、接缝等，使用适当的工具进行处理。
5. 保护层：在砂浆施工完成后，应及时进行保护措施，避免外界因素对施工面的损害。
四、施工后处理1. 施工环境：施工完成后，应确保施工环境的通风良好，保持适宜的温度和湿度。
2. 施工周期：根据施工环境和聚合物砂浆的特性，控制好施工的周期，确保施工面的质量。
3. 快干处理：聚合物砂浆施工完成后，进行快干处理，加快施工面的硬化速度。
4. 检查验收：施工完成后，进行验收工作，检查施工面的平整度、粘结力等指标是否符合要求。
总结：聚合物砂浆施工方案主要包括施工前准备、基底处理、砂浆施工和施工后处理四个部分。
在施工过程中，需要确保施工面的清洁、平整度和粘结力，控制好施工周期和施工环境，以保证施工面的质量。
最后，对施工面进行检查验收并进行保护措施。
聚合物高强修补砂浆的使用方法
聚合物高强修补砂浆的使用方法聚合物高强修补砂浆是一种特殊的砂浆材料，它具有较高的强度和耐久性，广泛应用于建筑和工程修补领域。
本文将介绍聚合物高强修补砂浆的使用方法，帮助读者正确使用和施工。
在使用聚合物高强修补砂浆之前，需要对待修补的表面进行清洁和处理。
清除表面的灰尘、油污和松散的材料，确保表面干燥、坚固和无杂质。
可以使用清水和刷子进行清洁，或者使用专门的表面处理剂，去除污垢和老旧材料。
接下来，将聚合物高强修补砂浆按照使用说明进行配制。
根据不同的产品，可能需要将粉末和液体按照一定的比例混合，搅拌均匀。
一般来说，将液体慢慢加入粉末中，并不断搅拌，直到得到均匀的糊状物。
在混合好的聚合物高强修补砂浆还未开始凝固之前，将其涂抹到需要修补的表面上。
可以使用刷子、铲子或者抹刀等工具，根据具体情况选择合适的涂抹工具。
将砂浆均匀地涂抹在表面，并利用工具将其填充到需要修补的区域。
在涂抹砂浆的过程中，需要注意修补层的厚度和平整度。
一般来说，修补层的厚度应根据具体的修补需求来确定，但通常不宜超过5mm。
同时，要确保修补层的表面平整，以便后续的表面处理和装饰。
在涂抹完成后，需要等待聚合物高强修补砂浆完全干燥和凝固。
具体的时间取决于产品的性质和环境条件，一般需要等待24小时以上。
在此期间，应尽量避免对修补层施加额外的压力或受到外界的干扰，以确保修补效果的稳定性和耐久性。
修补完成后，可以根据需要进行表面处理和装饰。
可以使用砂纸、砂轮或者涂料等材料，对修补层进行打磨、喷涂或者涂刷，以达到理想的表面效果。
同时，还可以根据需要进行防水处理或者防腐处理，提高修补层的耐久性和使用寿命。
聚合物高强修补砂浆是一种非常实用的建筑修补材料，具有很高的强度和耐久性。
正确的使用方法可以确保修补效果的稳定和持久。
希望通过本文的介绍，读者能够更好地理解和掌握聚合物高强修补砂浆的使用方法，为实际工程施工提供参考和指导。
聚合物水泥砂浆修补墙面定额
聚合物水泥砂浆修补墙面定额项目名称：聚合物水泥砂浆修补墙面一、工程概述：本项目旨在使用聚合物水泥砂浆修补破损或开裂的墙面，有效提升墙面的美观度和耐久性。
工程包括表面准备、材料调配、施工等步骤。
二、工程量清单：1. 表面准备工作：1.1 清理墙面：按需清除老旧墙面或松散部分。
1.2 填补裂缝：使用聚合物水泥砂浆填补墙面上的裂缝，确保填补均匀牢固。
2. 材料调配：2.1 水泥：按需要调配适量水泥，确保达到墙面修补所需的强度。
2.2 砂子：按比例混合合适的细砂，与水泥充分搅拌均匀。
2.3 聚合物：根据施工要求，决定是否需要添加适量的聚合物增强材料。
3. 施工工作：3.1 涂抹砂浆：用抹刀将调配好的水泥砂浆均匀地涂抹在损坏的墙面上，确保平整美观。
3.2 抹光处理：在砂浆未干透的情况下，用抹光刀修整表面，使修补的墙面与周围墙面相协调。
三、计算规定：1. 工程量计算：按实际修补面积计算，以平方米（m²）为单位。
2. 材料计算：根据材料配比及实际修补面积计算所需的水泥、砂子和聚合物材料的用量，以公斤（kg）为单位。
3. 人工计算：按实际施工难度、工期等因素确定，以人/工日为单位。
四、施工要求：1. 施工过程中保证墙面干燥、清洁，以确保修补效果的质量。
2. 严格按照材料配比进行调配，搅拌均匀。
3. 修补后的墙面应保持一定的湿润状态，以利于水泥砂浆充分固化。
五、质量要求：1. 修补毛坯表面应平坦，与周边墙面色泽、质感相协调。
2. 修补后的墙面应具有良好的耐久性和抗渗性。
六、施工单位：本项目由专业施工单位负责施工，施工单位需具备相应建筑工程施工资质。
以上为聚合物水泥砂浆修补墙面定额，具体工程量和材料用量可根据实际情况进行调整。
聚合物水泥砂浆施工方案

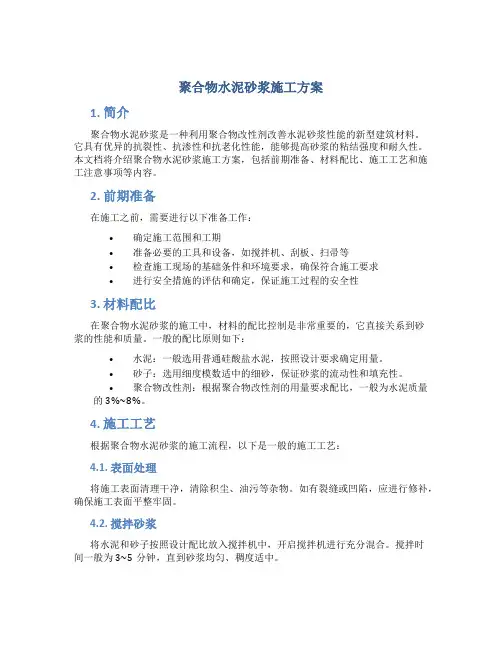

聚合物水泥砂浆施工方案1. 简介聚合物水泥砂浆是一种利用聚合物改性剂改善水泥砂浆性能的新型建筑材料。
它具有优异的抗裂性、抗渗性和抗老化性能，能够提高砂浆的粘结强度和耐久性。
本文档将介绍聚合物水泥砂浆施工方案，包括前期准备、材料配比、施工工艺和施工注意事项等内容。
2. 前期准备在施工之前，需要进行以下准备工作：•确定施工范围和工期•准备必要的工具和设备，如搅拌机、刮板、扫帚等•检查施工现场的基础条件和环境要求，确保符合施工要求•进行安全措施的评估和确定，保证施工过程的安全性3. 材料配比在聚合物水泥砂浆的施工中，材料的配比控制是非常重要的，它直接关系到砂浆的性能和质量。
一般的配比原则如下：•水泥：一般选用普通硅酸盐水泥，按照设计要求确定用量。
•砂子：选用细度模数适中的细砂，保证砂浆的流动性和填充性。
•聚合物改性剂：根据聚合物改性剂的用量要求配比，一般为水泥质量的3%~8%。
4. 施工工艺根据聚合物水泥砂浆的施工流程，以下是一般的施工工艺：4.1. 表面处理将施工表面清理干净，清除积尘、油污等杂物。
如有裂缝或凹陷，应进行修补，确保施工表面平整牢固。
4.2. 搅拌砂浆将水泥和砂子按照设计配比放入搅拌机中，开启搅拌机进行充分混合。
搅拌时间一般为3~5分钟，直到砂浆均匀、稠度适中。
4.3. 加入聚合物改性剂待砂浆搅拌均匀后，加入预先配好的聚合物改性剂，继续搅拌至聚合物改性剂均匀分散在整个砂浆中。
4.4. 施工用刮板将调好的聚合物水泥砂浆均匀涂抹在施工表面。
施工厚度一般为2~3mm。
注意施工过程中的均匀性和厚度控制。
4.5. 养护将施工表面进行养护，避免过快蒸发和干燥。
通常采取喷水、覆盖湿布等方式，持续保持湿润状态，养护时间一般为3~7天。
5. 施工注意事项在聚合物水泥砂浆施工过程中，需要注意以下事项：•搅拌和施工过程要保证材料的质量和配比准确性。
•施工现场应做好防尘和防污染措施，保持施工环境的清洁。
•施工前要对施工表面进行评估，确保表面平整、牢固。
聚合物修补加固砂浆施工流程
聚合物修补加固砂浆施工流程一、聚合物修补加固砂浆施工流程概述近几年来，随着聚合物修补加固砂浆施工流程建设不断增加，给聚合物修补加固砂浆施工流程的经济发展带来了前所未有的机遇，聚合物修补加固砂浆施工流程投资越显重要。
伴随着聚合物修补加固砂浆施工流程数量增加和扩大，聚合物修补加固砂浆施工流程中存在的问题也日显突出，严重影响了聚合物修补加固砂浆施工流程正确的投资和发展，聚合物修补加固砂浆施工流程是否正确，直接决定了聚合物修补加固砂浆施工流程的经济效益。
（一）聚合物修补加固砂浆施工流程基本概念聚合物修补加固砂浆施工流程是选择和决定聚合物修补加固砂浆施工流程投资行动方案的过程，是对拟建聚合物修补加固砂浆施工流程的必要性和可行性进行技术经济论证，对不同聚合物修补加固砂浆施工流程方案进行技术经济比较选择及做出判断和决定的过程。
聚合物修补加固砂浆施工流程必在充分占有信息和经验的基础上，根据现实条件，借助于科学的理论和方法，从若干备选投资方案中，选择一个满意合理的方案而进行的分析判断工作。
对一个聚合物修补加固砂浆施工流程的科学决策，除进行宏观投资环境分析和微观聚合物修补加固砂浆施工流程经济评价分析外，还要专门分析聚合物修补加固砂浆施工流程风险，运用系统分析原理，综合考虑每个方案的优劣，最后做出决定。
而且，聚合物修补加固砂浆施工流程决策，是服务服从于总体经营战略的要求，和聚合物修补加固砂浆施工流程的技术开发战略、产品开发战略、市场营销战略以及人力资源战略密切相关。
聚合物修补加固砂浆施工流程的质量影响因素较多，主要取决于决策信息、正确的决策原则、科学的决策程序和优秀的决策者素质。
选择聚合物修补加固砂浆施工流程的主要依据是聚合物修补加固砂浆施工流程的可行性研究报告。
聚合物修补加固砂浆施工流程的可行性研究不仅是聚合物修补加固砂浆施工流程本身的一个工作环节，也是做出正确聚合物修补加固砂浆施工流程、进行聚合物修补加固砂浆施工流程设计和筹措资金的重要依据。
聚合物砂浆
采用ＴＫ聚合物砂浆进行修补加固处理时，应根据当地的气候条件、工程特点及施工进度合理组织施工。
施工流程为：旧混凝土凿毛→喷砂(或用钢刷)除锈(污)→涂刷钢筋防锈剂→用清水冲洗饱和→基面涂刷ＴＫ界面剂→抹ＴＫ聚合物砂浆→养护→涂防碳化剂。
３.１基底处理(１)凿毛。
为确保ＴＫ聚合物砂浆与基底混凝土具有良好的粘结，一般用钢丝刷或喷砂方法清除表面浮层污物(有油漆或油脂污染部位用丙酮洗刷)。
如基面松动严重，应采用人工凿毛方法，凿掉破损的混凝土，使基底露出坚硬、牢固的混凝土面，凿毛必须彻底全面，但也不宜深度过大，以免破坏了未碳化和损破的混凝土。
如果钢筋锈蚀外露，还应对钢筋表面进行除锈，并涂刷钢筋防锈剂。
(２)饱和。
对凿除的混凝土表面，采用高压水枪(采用饮用水)将碎屑、灰尘冲洗干净，并连续、均匀地喷洒，使表层混凝土达到饱和状态，且表面无明水。
３.２砂浆的配制根据选用的原材料、设计技术及施工和易性要求事先进行试拌。
现场可用砂浆搅拌机拌和或人工拌和，其各组分的配比用量必须严格控制。
先将称好的水泥、砂搅拌均匀，再将称好的ＴＫ改性乳液、活性剂及其他外加剂和水混合后加入，充分搅拌均匀即可。
各组分配比必须严格控制。
若人工拌和，宜在铁皮板上进行，以防止拌和水流失，造成因砂浆水灰比改变而影响砂浆的和易性，拌和水应采用饮用水。
每次拌和砂浆的方法应根据砂浆施工的进度确定。
拌和成的砂浆存放的时间不宜超过４５ｍｉｎ。
若拌成砂浆未及时使用而出现干硬现象，不能再加水重新拌和，应舍弃不用。
３.３施工(１)ＴＫ界面剂的涂刷。
抹砂浆之前，在工作基面上涂刷聚合物界面改性剂，涂刷时应均匀，不得有漏涂、流淌。
(２)ＴＫ砂浆抹面施工。
待ＴＫ界面剂用手摸感到似粘非粘时，应立即抹砂浆，可采用机械喷涂或人工压抹，操作速度要快，且朝一个方向，一次用力抹平，避免反复抹。
(３)如修补厚度超过３ｃｍ时，应分层施工。
层与层之间应间隔４ｈ；对于破坏较深的部位(大于５ｃｍ)，可先采用ＴＫ聚合物混凝土进行修补，养护３～５ｄ后，再抹ＴＫ砂浆。
聚合物砂浆修补施工方案
防撞墙破损严重部位施工计划之五兆芳芳创作
2017年进行现场调查，设计规模内部分防撞墙破损严重，存在防撞墙钢筋锈胀、混凝土脱落情况，需扶植单位、监理单位、施工单位配合现场确定维修部位.
破损严重具体部位及桩号如下：
大桥左右幅防撞墙钢筋锈胀、砼脱落
一、聚合物砂浆施工计划：
1、对需要砂浆修补的防撞墙弹线，确保剔除部位朴直端方.
2、用高压水枪、风镐、锤子、砂轮、砂布、刷子等东西凿除、打磨涂抹部位，以漏出坚固混凝土或锈蚀钢筋为尺度.
3、清理涂抹部位，对钢筋进行除锈、涂刷阻锈剂处理.
（1）首先人工对锈蚀钢筋进行涂刷除锈剂.
（2）人工采取钢刷对锈蚀的钢筋进行刮刷，除去概略锈蚀.
（3）最先人工涂刷阻锈剂，包管钢筋概略清洁、枯燥.
4、准备聚合物修补砂浆，合适设计标准要求.
5、聚合物砂浆采取手持电动砂浆搅拌钻进行搅拌，充分混杂后按照施工要求加水调至所需稠度；
6、抹浆施工，操纵速度要快，朝一个标的目的一次抹平，避免频频涂抹.防撞墙根部坡面及正面采取线尺挂线，包管防撞墙整体轮廓线型.
7、抹浆厚度小于15毫米，当分层抹浆修补时，要在前层砂浆初凝后再进行下一层砂浆修补.对厚度超出15mm的破损严重部位需挂设纤维网.
8、用砂轮、砂布、刷子打磨涂抹部位，概略滑腻，无沙粒，碎渣碎屑随时清理，在抹浆前将需修补处用水淋湿，要确保砂浆与修补接触面能够完成粘结.
二、有机硅涂刷施工计划
1、用砂纸毛刷将聚合物砂浆抹浆处清理洁净，确保概略枯燥无杂物.
2、用专用喷枪将搅拌好的涂料均匀涂覆，注意不漏涂.
3、风雨禁止施工.。
聚合物修补砂浆的施工方法和特点以及注意事项
各类有机胶粘剂，大幅度提高保温系统的质量。施工特 点1、施工方便：具有良好的施工和易性能。施工
时无需振捣，在现场加水搅拌即可使用；2、早强、高强： 1天抗压强度可达20Mpa，能最大限度的
加快工程进度；3、抗渗性能强：具有良好的抗渗性能， 1.7Mpa抗渗压水不透水，符合P16混凝
基层表面应平整、粗糙、清洁、无油污，无浮灰，不应 有起砂、空鼓、裂缝等现象。施工前应用高压水冲
洗并保持潮湿状态，但不得有积水。界面粘结时，可预 先涂刷界面处理剂。2、材料配制：将粉料：水按
质量比100：13称取放置。将实际用量90%的水倒入粉料 中搅拌均匀，再将剩余的10%水逐渐倒
入并搅拌无结块，配好的浆料应保证在0.5－1小时内用完。 3、施工：在潮湿的混凝土基层表面先均
匀涂刷一遍界面处理剂（甲：乙=3：1），聚合物修补砂 浆一次施工面积不宜过大，应分条分块错开施
工，每块面积不宜大于10平米，错开施工的间隔不应小 于24小时。分层施工时，留缝位置应互相错开
。4、聚合物修补砂浆摊铺完毕后应立即压抹并一次抹平， 不宜反复抹压。遇有气泡时应刺破压紧，表面
应密实。立面或顶面的面层厚度大于10mm时应分层施工。 每层抹面厚度宜为5－10M,待前一层指
土抗渗性能的要求；4、粘接性能好：如使用混凝土界面 处理剂，与新老混凝土的粘接强度大补砂浆与修补基层间 的紧密粘接；5、可冬季施工：聚合物修补砂浆
允许环境温度在-5℃以上时，进行混凝土结构的装门面、 水平面及顶面的修补室外施工；6、耐久性强
：50次冻融循环后强度无明显变化，在机油中浸泡30天 后强度提高。施工方法1、基层要求及处理：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚合物砂浆修补方案文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
修补施工方
案
有限公司10月16
第一部分编制综合说明
1.工程概况：
本工程为框剪结构，本层楼板设计混凝土强度等级为C35, 楼板钢筋保护层厚度为15mm，设计楼面活荷载为2KN/m2。
露筋及疏松砂浆情况
2.修补编制依据
本工程建筑、结构施工图纸
《建筑工程施工质量验收统一标准》 (GB50300-2001)；
《混凝土结构工程施工质量验收规范》（GB50204-2002）
《建筑结构荷载规范》（GB50009-2012）
《建筑抗震设计规范》（GB50011-2010）
《混凝土结构设计规范》（GB50010-2010）
《建筑结构可靠度设计统一标准》（GB50068-2001）
《工程测量规范》（BG50026-93）；
《建筑机械使用安全技术规程》（JGJ33-2001）；
《施工现场临时用电安全技术规程》（JGJ46－88）；
第二部分施工方案
一、聚合物修补砂浆修补
1. 聚合物修补砂浆技术优点
聚合物修补砂浆是采用进口乳胶漆和特殊添加剂配置而成的改性水泥砂浆。
聚合物修补砂浆对原有结构构件进行表面处理，使整个结构重新满足使用要求。
聚合物修补砂浆具有强度高、韧性好，能大幅度提高原有构件的强度。
被广泛应用于建筑、桥梁等钢筋混凝土受弯和大偏心受压构件的加固及表面混凝土受损的修补。
聚合物砂浆产品特点：
在截面加固施工中，无需模板，施工程序简化，施工速度快。
聚合物修补砂浆具有耐火、耐高温性、耐腐蚀、耐老化等特点；
聚合物修补砂浆强度高，收缩率低、极限拉伸应变大、密实性好，与原混凝土表面粘结强度高；施工后，与原混凝土构件相容性好，质量易于保证效果好；
聚合物修补砂浆拌和物具有良好工作性能，可小面积施工。
本工法，适用于修补有缺陷的混凝土结构。
聚合物砂浆适用范围：建筑混凝土缺陷修补。
2本工程应用范围
本工程应用在楼板表面疏松部位修补，以提高钢筋抗腐蚀、碳化能力。
3聚合物修补砂浆施工总则
、为使本工程聚合物修补砂浆施工做到技术可靠、确保质量，须按如下施工程序进行操作。
、聚合物修补砂浆施工应由专业施工队伍进行。
、聚合物修补砂浆修复混凝土结构时，除应符合施工程序外，还应遵守国家现行的有关技术标准、规范规定。
、材料性能要求
本工程聚合物修补砂浆为建材厂生产的“SM-103聚合物修补砂浆”，其性能如下表所示：
聚合物修补砂浆性能表1
4聚合物修补砂浆施工工艺流程
清理原砼面疏松砂浆→钢筋清理→基面湿润→混凝土界面处理→聚合物修补砂浆修补施工→养护
5.操作要点
施工准备
1技术准备：熟悉、审查施工图纸和有关的设计；
2材料准备：准备所需要的聚合物修补砂浆，准备好砂浆搅拌机、电动混凝土表面凿毛机等施工设备；
3劳动组织准备：向施工队组、工人进行施工组织设计、计划和技术的交底；
4施工现场准备：做好施工场地的安装、调试施工设备；做好材料的储存和堆放；安排好安全等措施。
修补部位表面处理
1采用人工凿毛、气动混凝土表面凿毛机对原构件混凝土表面进行凿毛，清除掉混凝土表面砂浆层、劣质疏松混凝土；
2用水冲洗凿毛后原构件表面的浮碴、尘灰。
聚合物修补砂浆施工
1聚合物修补砂浆施工温度易在5℃以上时进行施工，冬季施工时应采取防冻措施或采用具有在低温下能硬化的聚合物修补砂浆；
2搅拌聚合物修补砂浆：按照出厂说明书控制用水量，将水）和干粉用强制性搅拌机搅拌均匀；
3人工抹聚合物修补砂浆施工
（1）在抹灰过程中，要及时检查聚合物修补砂浆表面是否有松动，开裂、下坠，滑移等现象，如有发生应及时消除补抹，压实；
（2）当聚合物修补砂浆达到一定强度后，用锤击听声方法进行检查，对空鼓。
脱壳处应及时进行处理；
养护
1室内施工后，宜将门窗关闭，以免通风过强造成表面干裂，室外构件要采取措施防止烈日暴晒；
2在抹完后6小时后，即可进行水养护。
水养护采用喷射水雾养护，养护时间不少于3天；
3当气温低于+5℃时，不宜喷水养护，应采用塑料布覆盖密封保水养护。
6材料
1采用的聚合物修补砂浆应该具有相应的出厂合格证；
7质量控制和验收
遵守下列质量标准及其技术规范
《混凝土结构加固设计规范》（GB50367）
《混凝土结构工程施工质量验收规范》(GB 50204)
《建筑工程施工质量验收统一标准》（50300GB）
《混凝土膨胀型、扩展型建筑锚栓》（JG160）
《钢筋混凝土用热轧带肋钢筋》GB1499
《钢筋混凝土用热轧光圆钢筋》GB 13013
《钢筋混凝土用余热处理钢筋》GB13014
《钢筋焊接及验收规程》（JGJ18）
《混凝土结构后锚固技术规程》（JGJ145）
施工操作质量控制和验收一般规定
1施工前，技术负责人与作业班组长、作业班组长与操作人员要认真做好书面技术交底；
2施工过程中，施工员、质检员要坚守现场、监督管理；
施工操作质量控制和验收内容
中的规定；
2聚合物修补砂浆后，应对砂浆层面进行平整处理，要求表面平整度不大于5mm/m
3聚合物修补砂浆平整处理后，应对构件的尺寸偏差进行检查。
检查的数量和检验的方法应按《混凝土结构工程施工质量验收规范》GB 50204执行；
4、聚合物修补砂浆硬化7天后，应用小铁锤对硬化砂浆进行轻轻敲打，如发出鼓声，说明砂浆和原构件表面之间存在空隙，应及时提出处理方案。
8安全措施
9环保措施
建筑垃圾及粉尘控制的技术措施
1原构件混凝土表面进行处理时，应经常洒水和浇水，以减少粉尘污染；
2原构件混凝土表面进行处理时，工人应该佩戴口罩，降低粉尘对人体的危害；
3原构件混凝土表面处理的垃圾应由垃圾装袋运出。
现场主出入口外设有洗车台位，运输车辆必须冲洗干净后方能离场上路行驶；
4喷射砂浆施工时，工人应该佩戴口罩，降低喷射粉尘对人体的危害
2016年10月16日。
