CRH3动车组转向架技术
动车与机车的不同之处
牵引变频器技术、交流驱动电机技 术、牵引变压器技术、变频控制及 其网络技术 冷却与通风技术、辅助变流器技术 控制电源技术、保护技术、电磁兼 容与布线技术 司机台操纵技术、车体轻量化技术 转向架技术、空气制动技术 高压测检测技术
转向架是动车组 技术关键之一
转向架是保证列车安全平稳 运行的关键部件。随着列车速度 的不断提高，对转向架性能的要 求也越来越高。同传统转向架相 比，保持高速运行稳定性、充分 利用轮轨之间的粘着和减轻轮轨 相互作用力是动车组转向架特有
的任务和技术关键。
动车组转向架的主要技术特色 1．无摇枕转向架；
动车与机车、城道的区别
动车组113班 郑辉
动车
目前在中国，动车有CRH1、CRH2、 CRH3、CHR5、CRH6、CRH380等不同 型号（没有CRH4，因为“4”是“死”的 谐音，被认为不吉利；每一种型号下又有 小的划分，比如CRH1A、CRH1B等； CRH6还没有正式投入运营），中文名是 和谐号，英文名是CRH，就是“中国高 速铁路”（China Railways Highspeed） 的简称。事实上，不管是在中国的“高铁 线路”上也好，还是在所谓的“动车线路” 上，所跑的车都是动车车组，区别在于型 号不同而已：CRH1、CRH2（除 CRH2C）、CHR5这三个型号都是200公 里级别的，设计的营运时速在200KM/H， 最高营运时速为250KM/H；CRH2C、 CRH3、CRH380这几种型号是300公里 级别的，设计的营运时速在350KM/H左 右，最高为380KM/H。
2．高速稳定性和曲线通过性能；
3．轻量化结构； 4．全部车轮装备有机械制动盘；
5．动车转向架安装小型感应动车机；

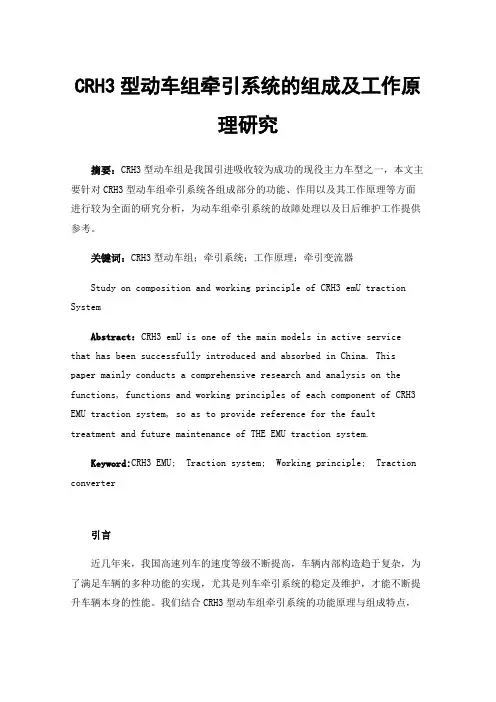

CRH3型动车组牵引系统的组成及工作原理研究
CRH3型动车组牵引系统的组成及工作原理研究摘要：CRH3型动车组是我国引进吸收较为成功的现役主力车型之一，本文主要针对CRH3型动车组牵引系统各组成部分的功能、作用以及其工作原理等方面进行较为全面的研究分析，为动车组牵引系统的故障处理以及日后维护工作提供参考。
关键词：CRH3型动车组；牵引系统；工作原理；牵引变流器Study on composition and working principle of CRH3 emU traction SystemAbstract：CRH3 emU is one of the main models in active service that has been successfully introduced and absorbed in China. This paper mainly conducts a comprehensive research and analysis on the functions, functions and working principles of each component of CRH3 EMU traction system, so as to provide reference for the fault treatment and future maintenance of THE EMU traction system.Keyword:CRH3 EMU; Traction system; Working principle; Traction converter引言近几年来，我国高速列车的速度等级不断提高，车辆内部构造趋于复杂，为了满足车辆的多种功能的实现，尤其是列车牵引系统的稳定及维护，才能不断提升车辆本身的性能。
我们结合CRH3型动车组牵引系统的功能原理与组成特点，并结合调试过程的经验，深入的研究车辆的牵引系统，为动车组的维护和研发提高数据参考。
干货详解高速铁路七大技术体系
客室内的传递。据了解，这项专利技术可适用于时速200公 里等级及以上的动车组车体结构，目前广泛应用于
CRH2C—300系列动车组车体，及CRH2长大编组系列动 车组车体，已装用700余辆，总价值近10亿元。
旅客服务系统大量运用了信息技术，需要给各位专家报告的
间0.3秒左右，高速列车动力丢失少，长距离运行节能效果
采用简单链型、弹性连型悬挂技术，研发高强高导接触网导 线。保证接触网与受电弓匹配良好、受流稳定。武广客运专
线接触网采用弹性缝型悬挂方式， 实现时速350公里双弓稳
系统的主体设备接触网，已经开始实现关键零部件的国产化。
3、列车运行控制列控系统是确保列车行车安全的控制系统，
速列车由45000个零部件组成，工程中分为九大关键技术。
韩国。二是车体制造。三是牵引系统，牵引系统是高铁竞争 的核心之一，主要由变压器九变流器、牵引控制、电机几个 不同的部分组成。高速列车所有的用电设备和运动器件都采 用传感器进行实时的监控。高速转向架，高速列车的转向架 是列车技术的核心也是轮轨技术的核心。高速专项架的结构 功能，高速列车技术的核心，具有承载、导向、减震、牵引 及制动等功能。传统意义上的火车头已经看不见了，转向架 技术创新点主要在于抑制它的蛇行运动，由于车轮的反面很 锥形，需要良好的工作曲线，锥形的爬点就形成了固有的刺 激震动，这也是转向架能跑多高速度的核心。还有脱轨安全 性。我们在研究高速列车转向架轮轨安全的时候做了一个突 破性的测试，世界各国高速铁路和它的普速铁路是不相吻的， 也就是说它不做跨线运行的技术准备，所以大多数国家，包 括日本，它的轮轨匹配都是按照高速线和普速线来设计。我 们国家高速铁路和现在了路网形成跨线，这个路网的效应就 会非常的好，我们在设计我们国家的轮轨匹配的时候采用了 特有方案，这个方案比德国的明显好，不仅可以满足本线运 行，而且还可以实现跨线运行，这项技术我们在本国和多国 申报了专利。高速转向架，我们希望有较高的临界速度，比 如时速350公里高速列车转向架理论上是490公里，在西南 交通大学做到了410公里，最后的实验没有做下去，只做到 了410公里。为了验证我们高速转向架的性能，我们用了

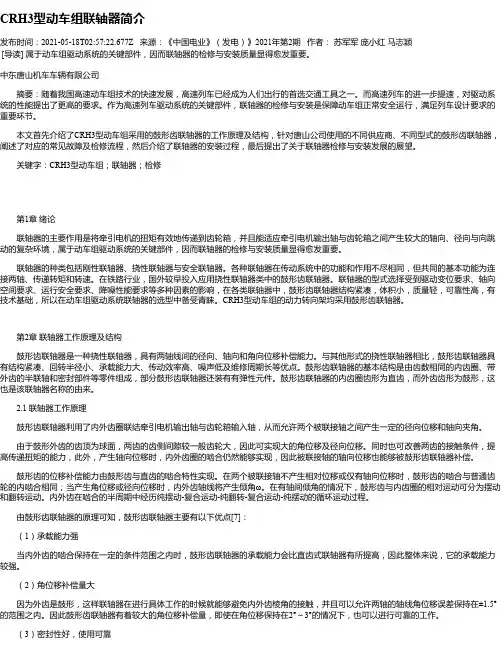

CRH3型动车组联轴器简介
CRH3型动车组联轴器简介发布时间：2021-05-18T02:57:22.677Z 来源：《中国电业》（发电）》2021年第2期作者：苏军军庞小红马志颖[导读] 属于动车组驱动系统的关键部件，因而联轴器的检修与安装质量显得愈发重要。
中东唐山机车车辆有限公司摘要：随着我国高速动车组技术的快速发展，高速列车已经成为人们出行的首选交通工具之一。
而高速列车的进一步提速，对驱动系统的性能提出了更高的要求。
作为高速列车驱动系统的关键部件，联轴器的检修与安装是保障动车组正常安全运行，满足列车设计要求的重要环节。
本文首先介绍了CRH3型动车组采用的鼓形齿联轴器的工作原理及结构，针对唐山公司使用的不同供应商、不同型式的鼓形齿联轴器，阐述了对应的常见故障及检修流程，然后介绍了联轴器的安装过程，最后提出了关于联轴器检修与安装发展的展望。
关键字：CRH3型动车组；联轴器；检修第1章绪论联轴器的主要作用是将牵引电机的扭矩有效地传递到齿轮箱，并且能适应牵引电机输出轴与齿轮箱之间产生较大的轴向、径向与向跳动的复杂环境，属于动车组驱动系统的关键部件，因而联轴器的检修与安装质量显得愈发重要。
联轴器的种类包括刚性联轴器、挠性联轴器与安全联轴器。
各种联轴器在传动系统中的功能和作用不尽相同，但共同的基本功能为连接两轴、传递转矩和转速。
在铁路行业，国外较早投入应用挠性联轴器类中的鼓形齿联轴器。
联轴器的型式选择受到驱动变位要求、轴向空间要求、运行安全要求、降噪性能要求等多种因素的影响，在各类联轴器中，鼓形齿联轴器结构紧凑，体积小，质量轻，可靠性高，有技术基础，所以在动车组驱动系统联轴器的选型中备受青睐。
CRH3型动车组的动力转向架均采用鼓形齿联轴器。
第2章联轴器工作原理及结构鼓形齿联轴器是一种挠性联轴器，具有两轴线间的径向、轴向和角向位移补偿能力。
与其他形式的挠性联轴器相比，鼓形齿联轴器具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点。
转向架抗侧滚扭杆衬套更换用工装及更换方法
转向架抗侧滚扭杆衬套更换用工装及更换方法摘要：本文涉及铁路车辆检修技术，是一种转向架抗侧滚扭杆衬套更换用工装及更换方法，是在CRH3型动车组转向架抗侧滚扭杆检修过程中总结出的方法。
关键词：检修技术；转向架；抗侧滚扭杆0 引言随着列车不断提速，大部分客车都在转向架和车体间加装抗侧滚扭杆装置，抗侧滚扭杆可有效减缓车辆运行时车体由于受到轨道不平顺和其它外界的激扰而产生的侧滚力。
在抗侧滚扭杆末端的端轴上，固定套设筒状的衬套，以避免在列车运行一段时间过程中扭杆的端轴被磨损。
客车在经过120万公里的运行后，都要回制造厂进行三级修保养。
在进行转向架三级修保养时发现抗侧滚扭杆的端轴上的衬套都有不同程度的磨损，必须更换新的衬套。
而在现有技术中，是通过先将衬套加热膨胀后套到抗侧滚扭杆的端轴上、并利用热胀冷缩的特性，使衬套与端轴在冷却后通过过盈配合固定连接成一体的，由于过盈配合的配合面非常紧密，在更换衬套时，必须采用破坏性的措施才能拆除衬套。
然而，衬套的厚度只有2mm~2.5mm，采用破坏性的措施剥离衬套时经常会损伤到端轴。
1 转向架抗侧滚扭杆衬套更换用工装结构转向架抗侧滚扭杆衬套更换用工装包括：一基体10，在基体10上、沿水平方向贯穿开设有一用于套设到抗侧滚扭杆的衬套20上的安装孔11；在基体10的表面上开设有一长形通孔12，该长形通孔12的长度方向与安装孔11的中心轴平行，且该长形通孔12的底部与安装孔11相连通；在该长形通孔12内固定设置有两个侧顶块13，在该长形通孔内12、且在两个侧顶块13之间设置有一主顶块14；该侧顶块13末端形成用于抵顶到衬套上的沉槽21、沿衬套20轴向延伸的一槽壁上的第一抵顶部15，该主顶块14末端形成有用于抵顶到沉槽21、沿衬套20轴向延伸的另一槽壁上的第二抵顶部16；主顶块14的侧面形成一支撑凸部17，支撑凸部17与长形通孔12沿长度方向延伸的第一侧壁相接触，在基体10上、且在主顶块14背离该支撑凸部17的一侧还螺接有螺杆18，该螺杆18的末端抵顶在主顶块14上，通过螺杆18驱动该主顶块14以支撑凸部17为支点、相对第一侧壁转动使第二抵顶部16远离第一抵顶部15。
CRH380概述
按大运量旅客需求及环境条件，调整了空调系 统参数； 使用合成橡胶地板布，确保容易清洗； 餐车设有餐厅和酒吧； 列车控制为满足中国铁路运用需要，对操作控 制和通信系统进行调整和优化设计： 调整音频输出，并优化了诊断系统的设计； 调整乘客信息系统来满足中国的特殊要求。 将中国的列车保护系统和中国列车无线通讯系 统集成在车辆中。
牵引系统与Velaro E动车组基本相同，牵引功率相同为 8800kw,牵引部件分散配置在6辆车上。主变压器设计成单制 式的变压器，容量为5.6MVA，与Velaro E动车组不同的是它 取消了辅助绕组。主变压器采用强迫导向油循环风冷方式， 当变压器冷却系统的风机故障时，车辆的可用牵引力只减少 25%。 牵引变流器采用结构紧凑，易于运用和检修的模块化 结构，相模块采用的半导体元件是IGBT。 辅助供电系统采用列车线供电方式，由分散布置在若干车厢 的各电源设备向干线供电。车辆的车载电源的电力是通过牵 引变流器的直流环节获得的。静止辅助变流器（ACU）把直 流电转换为车辆的车载电源系统的三相交流电。 网络控制系统由列车控制微机网络系统完成信息传输功能。 列车控制网络系统由两级传输组成：MVB和WTB。列车通信 和控制微机网络系统应为车载分布式计算机网络系统。可由 多级网络构成。通讯协议基本上基于标准VIC556和 IEC61375-1：1999。
简介
CRH380B（北车集团）
CRH380A(南车集团)
•
•
CRH3-380列车设计用于现有铁路和最近新建的客运线 路，能够在近期建设的客运铁路的部分路段和专门的测 试路段上以350公路的速度运行 最高实验速度为420KM/小时，且运行一次的持续时间最 长为30分钟。（仅在定义的实验条件下，短时间内超过 牵引功率但使用寿命减少，顺风，下坡，增加接触网电 压，跨区分相区，新轮，闭塞线路，运行稳定性的监控 设备
crh 动车组
CRH百科名片CRH（中国铁路全名China Railways High-speed)，即中国高速铁路，是中国铁道部对中国高速铁路系统建立的品牌名称。
通常用来指2007年4月18日起在中国铁路第六次铁路大提速后开行的动车组列车。
目录[隐藏]CRH动车组系列CRH动车组列车编号CRH动车组系列CRH动车组列车编号2007年4月18日零时中国铁路第六次提速调图CRH logo2007年4月18日零时，中国铁路第六次铁路大提速正式开始，除原有的列车大部分提高速度外，将新增“D”字头的动车组。
乘坐“D”字头的动车组列车将比原有班次更为快速的到达目的地。
在此之前铁路系统已经将信号线路等配套设施准备就绪，相关的技术人员、服务人员都接受了培训与演练。
“欢迎您乘坐动车组列车，并祝您旅行愉快，一路平安。
”从2007年4月18日零时开始，登上“D”字头的动车组列车，就会听到这样与以往不同的广播语。
动车组列车实行固定售票专口、固定候车室专区、固定进站通道、固定乘降站台“四固定”的组织方式，以方便乘坐。
动车组相关情况CRH动车组是指车厢自带动力的新式列车，采用动力分布式设计，车次前一律冠字母“D”。
新型的动车组具有技术先进、安全可靠、乘坐舒适及环保等特点，由于其速度达每小时200公里以上，票价要比此前的特快列车的车票价格高出一倍多。
动车组车票可办理网票发售，跨局动车组票额预售期为20天。
动车组旅客实行专区候车。
动车组列车原则上不发售站台票。
特殊情况的由值班站长批准，可凭有效车票购买，并通知站台工作人员加强组织。
动车组列车各部位均不得吸烟。
动车组列车销售的食品、饮品，均实行全路统一采购、统一进价、统一销售价格。
[编辑本段]CRH动车组系列中国铁路开行的CRH动车组已知有CRH1，CRH2，CRH3，CRH5。
中国铁道部将所有引进国外技术、联合设计生产的CRH动车组车辆均命名为“和谐号”。
CRH1：中国南车四方机车车辆股份有限公司与加拿大庞巴迪的合资公司——青岛四方-庞巴迪铁路运输设备有限公司（BST）生产。
转向架结构与原理
二、转向架的组成
1、基本组成及其功能 2、动车转向架
3、拖车转向架
4、转向架力的基本传递
1、基本组成及其功能
1. 轮对:走行导向。
2. 轴箱：降低摩擦阻力，化滚动为平动。 3. 一系悬挂装置：用以固定轴距，保
持轮对正确位置，安装轴承等。缓冲轴箱 以上部分的振动，以减轻运行中的动作用 力。
4. 构架:安装基础。 5. 二系弹簧悬挂：也叫车体支承装置
一系悬挂:（轴箱弹簧（第1系）或中央弹簧（第2系））
两系悬挂:（轴箱弹簧（第1系）+中央弹簧（第2系））
4.按轴箱定位方式分类
轴箱与构架的连接方式通常称为轴箱定位。轴箱定位也就是轮对定位,即约 束轮对与构架之间的相互位置。
有 导框轴箱
定位转向架
无 导 框 轴 箱 定 位转向 架
拉板定位 拉杆定位 转臂定位
4、适应直线和曲线区段运行，具有必要的抗脱轨安全性。
二、 车轴
1、 车轴各部分名称 2、 车轴类型
1、 车轴各部分名称
(1) 轴颈，安装滚动轴承。 (2) 防尘板座，是车轴与 防尘板配合的部位。 (3) 轮座，车轴与车轮配 合的部位。 (4) 轴 身 ， 车 轴 中 央 部 分． (5) 制动盘座．足车轴与 制动盘配合的部位大。
3、车轮类型
整体轮（辗钢轮、铸钢轮） 轮箍轮； 弹性车轮（轮箍与轮毂之间装橡胶元件）； 消音轮（装有消音器）； 橡胶轮（空气橡胶轮胎）。
4、 高速机车车辆采用整体碾钢车轮的原 因
（ 1 ）随着机车速度的大幅提高，车轮产生很大的离心力，对轮 箍产生的应力往往有可能破坏轮箍的结合强度。因此，不能采用 冷缩轮箍，有必要改用整体车轮。 （ 2 ）随着塑料闸瓦的推广使用，闸瓦传热散热不良将引起制动 时轮箍温升过高。为了防止发生弛缓事故，有必要改用整体车轮。 （ 3 ）对某些采用空心轴传动的电机全悬挂机车，轮心辐板要开 设穿入连杆销或空心轴拐臂的孔，辐极强度被削弱，难以保证轮 箍与轮心的配合强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Velaro E是在ICE3基础之上上，由西门子公司为西班牙铁路研制 的高速动车组。西门子公司在Velaro E技术基础上进行了优化， 以适合中国铁路的运输要求，并将改动降低到最小，进行了优化 设计，形成现在的CRH3型动车组转向架。
唐车公司 长客股份 长客股份
CRH3C、CRH380B、CRH380BL、CRH380CL、 CRH3A
CRH5A、CRH5000
原形车SF500动车转向架
原形车SF500拖车转向架
2 CRH3型动车组转向架配置及种类
CRH3动车转向架
项目 名称
1 整体动车轮对 2 一系悬挂装置 3 轴箱定位装置 4 横向终点止动装置 5 二系悬挂装置 6 横向悬挂装置 7 抗蛇行减振器 8 空气弹簧连杆
动车
转向架
拖车
TBU 130X240X160
1009（枕梁上边缘）
传动方式 传动比 电机额定功率[kw] 机械制动 转向架质量[kg]
(包括枕梁及其零部件)
轴装式平行轴传动
2.793
轮装盘形制动
560 轴装式盘形制动
≤10,000
≤7,500
CRH3C、CRH380B、CRH380BL、CRH380CL、CRH3A转向架参数对比 设计速度： 基本结构： 轴 重： 轴承型式： 电机悬挂： 齿轮箱传动比：
9 抗侧滚扭杆组成
数量 项目 名称
数量
2 10 动力转向架构架
1
1 11 轮盘制动组成
1
1 12 牵引拉杆组成
1
1 13 牵引电机组成
1
1 14 牵引电动机通风装置 1
1 15 天线组成
1
1 16 感应接收器装置
1
1 17 轮缘润滑组成
1
1 18 撒砂和排障器
1
CRH3拖车转向架
➢CRH3型动车组的转向架配置
•CRH380BL和CRH380CL动车组转向架布置
➢CRH3动车组转向架种类
由于构架、枕梁、扭杆、轴端安装和附属设备的不同，全列车的16个 转向架共分10种：EC1/2、TC1/2、IC1/2、BC1/2、FC1/2。
两种枕梁：端部转向架枕梁、中间转向架枕梁； 三种构架：端部动车构架、中间动车构架、拖车构架； 四种扭杆：端部转向架1种（长度），中间转向架3种（杆身直径）； 五种轴箱盖、10种轴端安装和6种转向架轴端配置。
动车组
CRH3C CRH380BL CRH380B CRH380CL
车组数
120 103 40 25
投入运营时间
2008.8.1 2011.7.1 2012.12.26 2013.1.20
单列最高运行 累计最高运行 里程（万公里） 里程（亿公里）
220
1.3
110
0.9
40
0.13
运行考核
哈大
京沪
• CRH3C和CRH380B动车组编组以及轴列式
Bo’ Bo’ + 2’ 2’ + Bo’ Bo’ + 2’ 2’ + 2’ 2’ + Bo’ Bo’+ 2’ 2’ + Bo’ Bo’
▪ EC01/08： ▪ TC02/07： ▪ IC03/06： ▪ BC04： ▪ FC05：
头 车（动车） 变压器车（拖车） 逆变器车（动车） 酒 吧 车（拖车） 一 等 车（拖车）
SF500型高速转向架装用的列车、投入运营年度和制造台数：
2008年，京津城际线开通以来，已有120列短编、103列 长编CRH3型系列动车组投入运营，分别配属于北京局、 广州局、上海局、沈阳局、哈尔滨局、济南局等6个铁 路局，累计运行里程超过2.3亿公里。目前CRH3型系列 动车组整体运营状态良好。
CRH3型动车组转向架技术
中国北车长春轨道客车股份有限公司技术中心
2013年6月
主要内容
1 原型车转向架简介 2 动车组转向架配置及种类 3 主要技术参数 4 转向架结构分解 5 CRH3型动车组运用维护 6 转向架典型故障
1 CRH3型动车组原型转向架简介
通过唐车60列时速300公里动车组项目，长客股份引进了西门子公 司的SF500型高速转向架。其中，前12列车的转向架由西门子GRAZ 工厂生产直接交付给唐车公司，后48列车转向架由转向架分技术 的实际受让方长客股份生产。
4 转向架基本结构
构架：双H形钢板压型焊接结构，材 料为低合金高强度耐候钢。 轮对：直辐板整体车轮+降噪阻尼、 空心车轴，轮装制动盘；报轴齿轮箱组 成分体式转臂，TBU圆锥滚子轴承。 一系悬挂：双圈螺旋钢弹簧+柔性橡 胶垫+垂向减振器+转臂定位。 二系悬挂：枕梁+高柔性空气弹簧+扭 杆+横向减振器+1点式高度控制+Z型拉 杆牵引+抗蛇形减震器。 基础制动：轮盘制动。 □辅助系统 ★驱动装置：齿轮箱+联轴器+牵引电机
武广
生产厂家
四种动车组车型汇总
具体车型型号
CRH1 青岛BSP CRH1A、CRH1A-799、CRH1B、CRH1E、CRH380D
CRH2
CRH2A、CRH2B、CRH2C一阶段、CRH2C二阶段、 四方股份
CRH2E、CRH380A、CRH380AL、CRH380A-001
CRH3 CRH5
转向架附属设备包括： ▪轴端回流/保护接地装置 ▪制动防滑传感器 ▪轨道扫石器 ▪撒砂装置 ▪轮缘润滑 ▪列车控制系统的拖轴速度传感器 ▪ETCS天线和传感器 ▪感应接收器 ▪EC-2上的溢流电磁阀
3 CRH3动车转向架主要技术参数
CRH3转向架主要技术参数-1
技术参数
轴列式 轨距[mm] 最小曲线半径[m]-车组，联挂[m] 最小曲线半径[m]-单车 S 形曲线[m] 最高运行速度[km/h] 最高试验速度[km/h] 一次性演示最高速度[km/h] 欠超高[m/s²] 固定轴距[mm] 轮对内侧距[mm] 车轮直径[mm]新/旧 最大静轴重 [t]
动车
转向架
拖车
Bo‘
2‘
143510 m 过渡+ 180 m
300
330
350
0.79
2500
1353(0,+2)
920/830
920/860
17±4%
17±4%
CRH3转向架主要技术参数-2
技术参数
车轴轴承 转向架距轨面高度（mm）
（新车轮、空气弹簧充风状态下）
