接地线的安装要求
地线标准接法

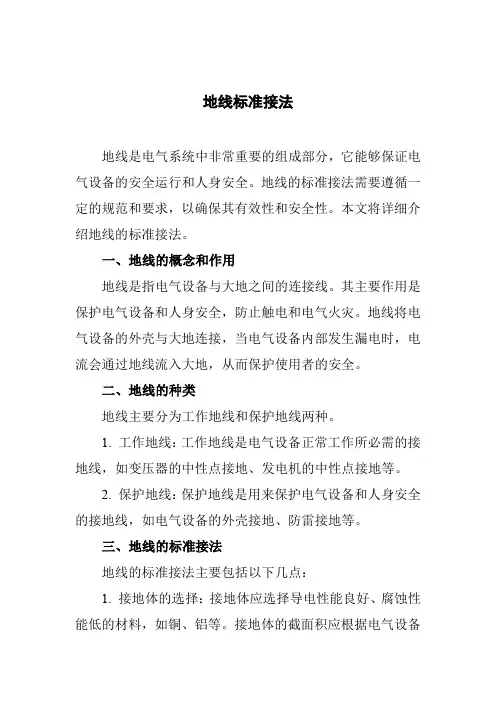

地线标准接法地线是电气系统中非常重要的组成部分，它能够保证电气设备的安全运行和人身安全。
地线的标准接法需要遵循一定的规范和要求，以确保其有效性和安全性。
本文将详细介绍地线的标准接法。
一、地线的概念和作用地线是指电气设备与大地之间的连接线。
其主要作用是保护电气设备和人身安全，防止触电和电气火灾。
地线将电气设备的外壳与大地连接，当电气设备内部发生漏电时，电流会通过地线流入大地，从而保护使用者的安全。
二、地线的种类地线主要分为工作地线和保护地线两种。
1. 工作地线：工作地线是电气设备正常工作所必需的接地线，如变压器的中性点接地、发电机的中性点接地等。
2. 保护地线：保护地线是用来保护电气设备和人身安全的接地线，如电气设备的外壳接地、防雷接地等。
三、地线的标准接法地线的标准接法主要包括以下几点：1. 接地体的选择：接地体应选择导电性能良好、腐蚀性能低的材料，如铜、铝等。
接地体的截面积应根据电气设备的工作电流和保护要求来选择。
2. 接地体的安装：接地体应安装在土壤湿度较高、土壤电阻率较低的地方。
接地体应与地线连接可靠，接触面积应足够大，以减小接触电阻。
3. 接地线的敷设：接地线应采用绝缘性能良好、耐腐蚀的材料。
接地线的敷设应尽量短而直，以减小接地电阻。
接地线与电气设备的连接应采用螺栓连接，连接处应涂抹防锈漆。
4. 接地电阻的测试：接地电阻应根据电气设备的工作电流和保护要求来选择。
接地电阻的测试应定期进行，以确保接地系统的可靠性。
5. 接地系统的维护：接地系统应定期进行检查和维护，如检查接地体的腐蚀情况、接地线的绝缘性能等。
发现问题应及时处理，以确保接地系统的安全可靠。
四、注意事项在进行地线接法时，应注意以下几点：1. 严禁将地线接入水管、燃气管等非导电体上，以免引发安全事故。
2. 严禁将地线接入防雷接地体上，以免影响防雷效果。
3. 严禁将多条地线接入同一接地体上，以免影响接地效果。
4. 在潮湿或腐蚀性环境下，应选择防腐蚀性能良好的接地体和接地线。
安装接地线注意事项
安装接地线注意事项
以下是 6 条关于安装接地线注意事项：
1. 接地线的材料可不能随便选啊，就好像你去买衣服得挑质量好的一样！要选那些符合标准的，可别贪小便宜用了质量差的，不然出问题咋整？比如你找了个不靠谱的商家买了劣质接地线，万一遇到漏电，那不得吓死人啊！
2. 安装位置可得选对啊！不能瞎装啊！这就好像你放东西得放在合适的地方一样。
要是位置不对，它能起到啥作用呢？你想想，要是装在了一个根本起不到保护作用的地方，那不就白折腾了，还可能带来危险呢！
3. 固定接地线也很重要呀，不能松松垮垮的！这就跟你系鞋带一样，系不紧走两步不就散了嘛！如果接地线没固定好，晃来晃去的，能起到保护的效果吗？万一不小心碰到了，多麻烦啊！
4. 别忘了定期检查接地线哟！你每天还照镜子看看自己呢，接地线也需要时常看看有没有问题呀！要是长期不检查，它偷偷出问题了你都不知道，那多可怕！就像你平时不注意身体，等生病了才发现就晚啦！
5. 接电线的时候一定要仔细认真呀，不能马马虎虎的！想象一下，你做一件重要的事情能三心二意吗？要是随便糊弄一下，那能靠谱吗？这可不是开玩笑的呀！
6. 安装接地线可不是一个人的事呀，大家都得重视起来！就像一场比赛需要团队合作一样。
如果有人不在意，那整个安全就没保障啦！难道你想因为这个出什么意外吗？
结论：安装接地线可真不是小事，大家一定要严格按照要求来做，不能马虎呀！。
接地线的安装要求
采用保护接地时,接地装置的接地电阻不应大于4Ω.人工接地体可采用水平敷设的圆钢、扁钢、垂直敷设的钢管角钢、圆钢，敷设人工接地体不应少于二根，采用垂直敷设时,入地深度不应小于2。
5m，二根接地体之间的垂直距离不应小于5m。
接地体顶面埋深当无设计要求时，深度不宜小于0。
6m。
保护线和接地体最小尺寸：一般人工接地体接地装置应采用热镀锌钢材，都采用型钢，钢管直径40-50毫米，壁厚至少3.5毫米，角钢厚度至少4毫米，圆钢直径至少10毫米，扁钢截面至少100平方毫米,厚度至少4毫米；保护线采用绝缘导线时，铜芯不小于2。
5平方毫米.保护线采用与相线同质时，相线截面小于等于16平方毫米保护线截面不小于相线截面.保护线与接地装置连接：采用压接和焊接的可靠方法。
采用焊接时，扁钢搭焊长度不小于2倍扁钢宽度,至少焊牢三个棱边；圆钢搭焊长度不小于6倍圆钢直径,至少焊牢两个棱边。
采用螺钉压接时,要采用防松措施。
保护线不宜采用铝芯线，裸铝线材严禁直接埋地敷设。
保护线应经常检查，发现破损、断线、松动、脱落、腐蚀等应及时排除。
埋接地体时，周围的土壤要撒上一定量的盐，然后浇上水以保证能有良好的导电性.另外保用中每年要测一次接地电阻,以防接地电阻过大而失效.一、接地电阻的要求: 1、电阻要小于4。
接地电阻的大小可以定义接地电流的大小,接地电阻值越小，接地装置的接地电压值也就越小.这就是说接地电阻值的大小，标志着设备接地性能的好与坏. 2、电阻的测量接地电阻一般可用电流表电压表、电桥法、接地电阻测量仪等来测量,目前都采用接地电阻测量仪来进行测量，此方法即简单又方便. 常用的接地电阻测量仪有ZC-8型和ZC—29型两种。
二、接地装置的安装一般来讲，接地线埋入地下深度不应小于2m。
在特殊场所安装接地极时，如果深度达不到2m时应在接地极周围放置食盐8kg、木碳约30kg并加入水，用以降低接地电阻.如果用2根及2根以上的接地极时，各极之间的嗬氩挥∮?。
施工接地线的标准
施工接地线的标准一、接地材料接地线应采用符合国家标准的软质铜线，截面积应满足负荷要求，一般为16mm²-35mm²。
同时，应保证接地线无老化、断裂等现象，以确保其导电性能良好。
二、接地电阻接地电阻的大小是衡量接地线性能的重要指标。
根据相关规定，接地电阻应不大于4欧姆。
在施工完成后，应对接地电阻进行测量，确保其满足要求。
三、接地方式根据施工现场的实际情况，选择合适的接地方式。
常见的接地方式有：自然接地、人工接地等。
在选择接地方式时，应充分考虑地质、环境等因素，以确保接地效果良好。
四、连接方式接地线的连接方式应采用可靠的焊接或螺栓连接，确保连接处接触良好、导电性能良好。
同时，在连接过程中，应做好防腐措施，以延长接地线的使用寿命。
五、标识与记录在施工过程中，应对接地线的规格、型号、长度等信息进行详细记录。
同时，在接地线上应标识明显的安全标识，以提高安全性。
在施工完成后，应将相关信息整理成档案，以便日后管理和维护。
六、维护与检测定期对接地线进行检查和维护，确保其完好无损、导电性能良好。
在检查过程中，如发现接地线存在老化、断裂等现象，应及时进行更换或修复。
同时，应定期测量接地电阻，确保其满足要求。
七、安全措施在施工过程中，应采取必要的安全措施，如设置警示标识、穿戴防护用品等。
同时，应确保施工人员的操作熟练、规范，以防止意外事故的发生。
八、施工规范在施工过程中，应遵守相关的施工规范和标准。
在选择接地材料和连接方式时，应考虑到安全、环保等方面的因素。
同时，应确保施工质量和进度满足要求。
在施工过程中，如遇到问题应及时采取措施解决，以确保工程顺利进行。
规范变电站接地线装置的装设
规范变电站接地线装置的装设
，主要包括以下几个方面：
1. 设计规范：根据国家标准和相关规范，选择合适的接地线装置，并进行设计。
需要考虑变电站的安装环境、接地电阻要求等因素。
2. 接地线敷设：接地线要布置在开放场地或埋设地下。
布置时要避免与其他设备、金属结构等相交叉，防止干扰和腐蚀。
3. 接地线连接：接地线的连接要牢固可靠，使用优质的接地线材料，并采用专用的连接器或焊接方式进行连接。
4. 接地线防腐：根据变电站所处的环境条件，对接地线进行防腐处理，延长其使用寿命。
例如，在湿润环境下，可以使用防腐涂料或防腐包覆层进行保护。
5. 接地线检测：在接地线装设完成后，需要进行接地电阻测试，确保接地线装置符合规范要求。
测试时应选用专业的检测仪器，按照相关标准进行测试。
6. 接地线维护：定期检查接地线装置的连接情况、防腐情况等，并及时修复或更换损坏的接地线部分。
同时，要注意接地线周围的环境，及时清理杂物，保持接地线的通畅和干燥状态。
总之，规范变电站接地线装置的装设，可以确保变电站的接地系统安全可靠，降低事故风险。
在装设过程中要严格按照相关标准和规范进行操作，并定期进行检测和维护。
第 1 页共 1 页。
接地线安全施工守则
接地线安全施工守则随着电气设备的普及和电气用电量的增加，电气安全问题已经成为我们必须面对的难题之一。
在电气工程中，接地线具有重要作用，它能保护人们的人身安全，并能保护电气设备的安全运行。
但是，如果接地线的安装和施工不当，就会对人们的生命财产造成危害。
因此，在电气工程中，我们必须重视接地线的安全施工问题，积极采取正确的安全施工方法，有效地保证接地线的安全性能。
接地线的定义与作用接地线是指通过金属导体将电气设备的金属外壳与大地连接起来的导线。
接地线可以将故障电流引入大地，保护人们的人身安全，并保护设备的安全运行。
因此，接地线是电气设备必须具备的安全防护措施之一。
接地线的作用包括以下几方面：•保护人身安全：当电气设备发生漏电或接触电压时，如果有接地线，则漏电电流将通过接地线进入大地，避免了人体对电流的危害。
•保护设备安全：当电气设备的外壳发生漏电时，不仅会危害人体安全，还会使设备的绝缘性能降低，甚至导致电气设备的短路或损坏。
而接地线的作用就是将电气设备的外壳与大地相连，使外壳上的漏电电流通过接地线进入大地，避免了设备故障和损坏。
接地线的安装要求接地线的安装要求非常严格，需要遵循国家标准和行业规范。
下面，我们将介绍接地线安装的一些基本要求。
接地线的选材接地线的材料应选择优质铜线或镀铜线，抗拉强度应不低于400N/mm^2，并具有良好的导电性能和良好的耐腐蚀性。
在选材时，还应注意正确选择接地线的截面面积，以保证接地线的电气性能和安全性能。
接地线的敷设接地线应按照规范要求进行敷设，应准确铺设在地面上，不能进行直角和圆弧折弯，避免爆裂故障的发生。
沿途的电缆、光缆和非接地线等设备，在接地线与它们相交的地方应与接地线交叉布置，这样可以保证一定的距离，避免不必要的电气干扰。
接地线的连接接地线应按照规范要求连接，接地线与电气设备的金属外壳连接应牢固可靠，且具有良好的接触性能和绝缘性能。
在选择焊接方式时，应尽量采用氧化铝焊剂进行焊接，并在焊接完后对焊缝进行外覆保护，以避免外部环境对焊接部分的损坏。
接地支线的安装
接地支线的安装
接地支线用来连接接地干线和电气设备。
安装接地支线的要点如下: 1)接地支线与接地干线、电气设备连接时，可采用电焊焊接，也可以用螺栓连接，要求连接处接触良好，并且牢固可靠。
2)每一台电气设备都必须用单独的接地支线与干线连接，不能多台设备共用一根接地支线，也不能将多台设备的接地支线连接到接地干线的同一连接点上。
3)若安装位置易被接触，则应选用多股绝缘导线作接地线。
4)对于移动的电气设备(如冰箱、洗衣机)，它们采用三极电源插头，如图1-44所示。
电气设备的外壳通过导线与三芯电源插头的接地端连接，这种插头需要插入三极插座，三极插座可采用如图1-45a所示的接线方式，这样移动设备的外壳通过三极插头接地线、三极插座接地线和接地支线与接地干线进行连接。
如果室内没有安装专门的接地线，则也可以按图1-45b所示的方法，将三极插座的接地端与已接地的零线连接或悬空不接。
设备接地线的标准要求
设备接地线的标准要求
设备接地线的标准要求是保证电气设备安全运行和人身安全的重要标准。
接地
线是将设备与地之间建立导电的连接，以确保电流正常地通过消散到地中，从而减少电气设备的故障及人身触电的风险。
标准要求设备接地线必须符合以下几个方面：
1. 施工标准：设备接地线的安装必须按照当地的电气安装标准进行施工。
在安
装过程中，接地线应使用符合规定的导电材料，如铜或铝等，并保持良好的电气连接。
2. 接地电阻：接地线应具备足够的导电能力，其电阻值要符合国家或行业标准
规定。
通常，接地电阻应小于规定的上限值，以确保接地系统能够有效地消散电流。
3. 连接可靠性：接地线的连接应牢固可靠，不得因受外力等原因导致松脱、断
裂或腐蚀损坏。
连接件应符合相关标准规定，确保电气连接的良好接触。
4. 布线合理性：设备接地线的布线应合理规划，避免与其他电气线路或金属构
件互相干扰或交叉。
接地线应尽量与其他干扰源保持一定的距离，以减少电磁干扰。
5. 绝缘保护：设备接地线的绝缘保护，例如套管、绝缘管等材料，应符合标准，以防止接地线与其他线路发生意外接触，造成设备故障或触电风险。
总之，设备接地线的标准要求是保证电气设备运行安全的重要环节。
合理规划
施工、保持良好的连接、符合电阻要求以及进行绝缘保护都是必不可少的。
通过遵循这些标准，能够有效地保障设备的正常运行，并减少人身触电的风险。
