钢筋焊接方法及质量验收标准
钢筋焊接及验收规范

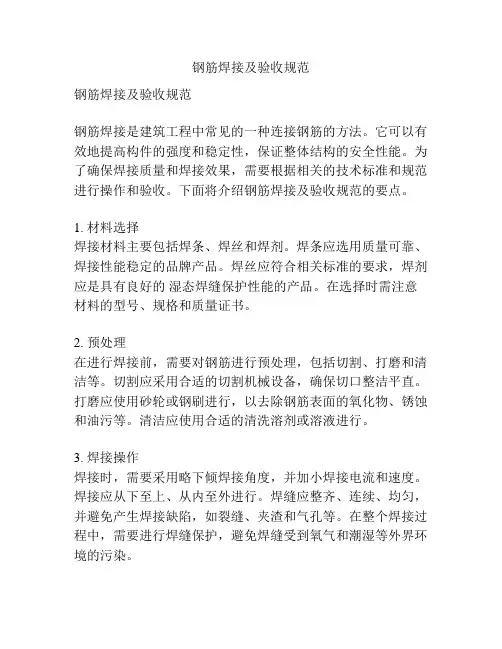

钢筋焊接及验收规范钢筋焊接及验收规范钢筋焊接是建筑工程中常见的一种连接钢筋的方法。
它可以有效地提高构件的强度和稳定性，保证整体结构的安全性能。
为了确保焊接质量和焊接效果，需要根据相关的技术标准和规范进行操作和验收。
下面将介绍钢筋焊接及验收规范的要点。
1. 材料选择焊接材料主要包括焊条、焊丝和焊剂。
焊条应选用质量可靠、焊接性能稳定的品牌产品。
焊丝应符合相关标准的要求，焊剂应是具有良好的湿态焊缝保护性能的产品。
在选择时需注意材料的型号、规格和质量证书。
2. 预处理在进行焊接前，需要对钢筋进行预处理，包括切割、打磨和清洁等。
切割应采用合适的切割机械设备，确保切口整洁平直。
打磨应使用砂轮或钢刷进行，以去除钢筋表面的氧化物、锈蚀和油污等。
清洁应使用合适的清洗溶剂或溶液进行。
3. 焊接操作焊接时，需要采用略下倾焊接角度，并加小焊接电流和速度。
焊接应从下至上、从内至外进行。
焊缝应整齐、连续、均匀，并避免产生焊接缺陷，如裂缝、夹渣和气孔等。
在整个焊接过程中，需要进行焊缝保护，避免焊缝受到氧气和潮湿等外界环境的污染。
4. 检查和验收焊接完成后，需要进行检查和验收，确保焊接质量符合要求。
检查包括外观检查和焊缝探伤两个方面。
外观检查主要是观察焊缝的形态和外观质量，如焊缝的规格、形状和平整度等。
焊缝探伤主要是使用超声波或射线等仪器对焊缝进行探伤，以检测焊接缺陷和隐患。
验收时，应根据相关标准和规范进行评定和判定，确认焊接质量是否合格。
总结：钢筋焊接及验收规范是确保焊接质量和焊接效果的重要保证。
通过正确选择材料，进行预处理，合理操作焊接，进行检查和验收等环节，可以有效地控制焊接质量，提高结构的安全可靠性。
在实际应用中，需要严格按照相关规范和标准进行操作和验收，以确保焊接工作的安全和可靠性。
焊接钢筋的质量验收内容和标准
焊接钢筋的质量验收内容和标准E。
1 钢筋闪光对焊接头E。
1。
1 批量规定：在同一台班内，由同一焊工按同一焊接参数完成的300个同类型（指钢筋级别和直径均相同的接头）接头作为1批。
一周内连续焊接时可以连续计算,一周内累计不足300接头时，亦按1批计算。
E。
1。
2 外观检查：每批抽查10%的接头,并不得少于10个.E.1。
3 焊接等长的预应力钢筋（包括螺丝端杆与钢筋）时，可按生产时同等条件制作模拟试件.E.1。
4 螺丝端杆接头可只做拉伸试验.1)接头处不得有横向裂纹.2）与电极接触的钢筋表面，对Ⅰ级钢筋、HRB335、HRB400钢筋,不得有明显烧伤；对HRB500钢筋不得有烧伤；低温对焊时,对HRB335、HRB400、HRB500钢筋，不得有烧伤. 3）接头处的弯折不得大于4°。
4）接头处的钢筋轴线偏移不得大于0。
1倍的钢筋直径，同时不得大于2mm。
当有一个接头不符合要求时，应对全部接头进行检查，剔出不合格品.不合格接头切除重焊后，可再次提交验收.E。
1.5 力学性能试验：包括拉伸试验和弯曲试验。
应从每批成品中切取6个试件，3个进行拉伸试验,3个进行弯曲试验。
试验结果应符合下列要求：1）3个热轧钢筋接头试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度；余热处理Ⅲ级钢筋接头试件的抗拉强度均不得小于HRB400钢筋的抗拉强度。
2）应至少有2个试件断于焊缝之外,并呈延性断裂。
当试验结果有1个试件的抗拉强度小于上述规定值，或有2个试件在焊缝或热影响区发生脆注：1。
d为钢筋直径（mm)2。
直径大于28mm的钢筋对焊接并没有，弯曲试验时弯心直径应增加1倍钢筋直径。
当试验结果有2个试件发生破断时，应再取6个试件进行复验，复验结果，当仍有3个试件发生破断，应确认该批接头为不合格品。
E.2 钢筋电弧焊接头E。
2.1 批量规定：以300个同类型接头为1批，不足300个时仍作为一批.E。
2。
2 外观检查：应在接头清渣后逐个进行目测或量测，检查结果应符合下列要求：1）焊缝表面平整，不得有较大的凹陷、焊瘤。
钢筋工程施工验收及质量验收标准
钢筋工程施工验收及质量验收标准引言：钢筋工程在建筑工程中扮演着至关重要的角色，它的质量直接关系到建筑物的安全、牢固性和使用寿命。
因此，施工验收和质量验收是确保建筑工程质量的关键环节。
本文将探讨钢筋工程施工验收的相关流程和质量验收标准。
一、施工验收流程：钢筋工程施工验收包括以下环节：材料验收、施工方案审查、施工过程监督、工艺验收和终验收。
材料验收：在施工前，对采购的钢筋进行验收，主要包括材质、规格、外观、化学组成等指标。
施工方案审查：施工方案应由专业工程师进行审查，确保合理性、施工工艺和安全。
施工过程监督：监督施工过程中的钢筋加工、预埋件的安装等关键环节，确保施工符合规范。
工艺验收：对完成的钢筋工程进行工艺验收，包括焊接、锚固等工艺的质量检查。
终验收：在施工结束后进行全面验收，检查钢筋的焊接质量、尺寸符合性、防腐处理等方面。
二、质量验收标准：为了确保钢筋工程的质量，需要依据相关标准进行验收。
以下是常用的钢筋工程质量验收标准：1. 钢筋材料标准：验收时需要参照国家钢筋材料标准，例如GB1499.2-2018《钢筋第二部分：冷轧带肋钢筋》。
确保钢筋的材质、规格和力学性能符合要求。
2. 焊接质量标准：焊接是钢筋工程中常见的连接方式，焊接缺陷可能导致工程质量问题。
故需按照相关标准，如GB/T 5117-2012《电焊机》和GB/T 12470-2003《钢筋焊接接头》等进行验收。
3. 防腐处理标准：钢筋在暴露环境下易受损，防腐处理对其使用寿命至关重要。
应根据GB/T 14953-2011《钢筋腐蚀防护技术规程》进行验收。
4. 尺寸符合性标准：钢筋的尺寸直接影响工程结构的稳定性和强度。
验收时需根据设计要求，检查钢筋的长度、直径、间距等是否符合标准规定。
5. 质量评定标准：根据《建筑钢筋焊接工程验收评定标准》（GB 50205-2011）对钢筋工程进行质量评定，包括焊缝的质量、连接强度等指标。
同时，还可参考相关企业标准和专业协会的推荐。
钢筋焊接及验收规范
焊接前的准备工作
检查设备：确保焊接设备完好，工作正常 清理钢筋：去除钢筋表面的油污、锈迹等杂质 选择焊条：根据钢筋的材质和规格选择合适的焊条 确定焊接参数：根据钢筋的厚度、直径等参数，确定合适的焊接电流、电压和焊接时间
焊接过程要求
焊接前准备：检查钢筋的规格、质量、位置等，确保符合要求。 焊接过程：采用合适的焊接方法，控制焊接参数，确保焊接质量。 焊接后处理：对焊接部位进行外观检查、无损检测等，确保符合规范要求。 焊接工艺评定：根据相关规范进行焊接工艺评定，确保焊接工艺的可靠性。
结果判定：根据规范要求， 判定焊接质量是否合格。
试验结果：对钢筋焊接接头 进行拉伸、弯曲等试验，记 录试验数据。
不合格处理：对不合格的焊 接接头进处理与追溯
检测不合格品的 标识、隔离和处 置
对不合格品的追 溯和记录
对不合格品的原 因进行分析和改 进
安全注意事项
焊接操作安全规定
操作人员必须经 过专业培训，持 证上岗。
焊接前应检查设 备和工具是否完 好，确保安全可 靠。
焊接作业现场必 须配备消防器材 ，保持良好通风 。
操作人员应穿戴 防护用品，避免 弧光、火花飞溅 造成伤害。
安全用电注意事项
焊接前检查电 源线是否破损， 严禁带电作业
焊接时必须穿 戴防护用品， 如防护眼镜、
外观质量验收
钢筋焊接外观质量应符合规范要求，表面光滑、无夹渣、无裂纹等现象。 钢筋焊接的接头应平整，不得有明显的弯曲或扭曲。 钢筋焊接的尺寸应符合设计要求，焊缝的宽度和高度应符合规范标准。 外观质量验收时应进行抽样检测，并对检测结果进行记录和评价。
验收程序及记录
验收程序：检查钢筋焊接质量、 外观质量、尺寸偏差等
验收记录：填写验收表格，记 录验收过程和结果
钢筋焊接质量检验与验收

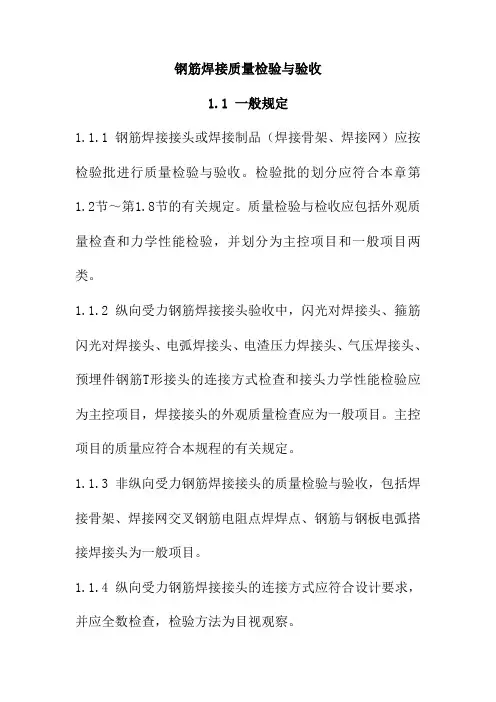

钢筋焊接质量检验与验收1.1 一般规定1.1.1 钢筋焊接接头或焊接制品（焊接骨架、焊接网）应按检验批进行质量检验与验收。
检验批的划分应符合本章第1.2节～第1.8节的有关规定。
质量检验与检收应包括外观质量检查和力学性能检验，并划分为主控项目和一般项目两类。
1.1.2 纵向受力钢筋焊接接头验收中，闪光对焊接头、箍筋闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头、预埋件钢筋T形接头的连接方式检查和接头力学性能检验应为主控项目，焊接接头的外观质量检查应为一般项目。
主控项目的质量应符合本规程的有关规定。
1.1.3 非纵向受力钢筋焊接接头的质量检验与验收，包括焊接骨架、焊接网交叉钢筋电阻点焊焊点、钢筋与钢板电弧搭接焊接头为一般项目。
1.1.4 纵向受力钢筋焊接接头的连接方式应符合设计要求，并应全数检查，检验方法为目视观察。
1.1.5 纵向受力钢筋焊接接头的外观质量检查应符合下列规定：1每一检验批中应随机抽取10%的焊接接头；箍筋闪光对焊接头应随机抽取5%。
检查结果，当外观质量各小项不合格数均小于或等于抽检数的10%，则该批焊接接头外观质量评为合格。
2 当某一小项不合格数超过抽检数的10%时，应对该批焊接接头该小项逐个进行复检，并剔出不合格接头：对外观检查不合格接头采取修整或焊补措施后，可提交二次验收。
1.1.6 焊接接头外观检查时，首先应由焊工对所焊接头或制品进行自检；然后由施工单位专业质量检查员检验；监理（建设）单位进行验收记录。
1.1.7 施工单位专业检查员应检查焊接材料产品合格证和焊接工艺试验时的接头力学性能试验报告。
1.1.8 钢筋焊接接头力学性能检验时，应在接头外观检查合格后随机抽取试件进行试验。
试验方法应按现行行业标准《钢筋焊接接头试验方法标准》JGJ/T27有关规定执行。
试验报告应包括下列内容：1 工程名称、取样部位；2 批号、批量；3 钢筋生产厂家和钢筋批号，钢筋牌号、规格；4 焊接方法；5 焊工姓名及考试合格证编号；6 施工单位；7 力学性能试验结果。
钢筋施工中的焊接工艺与质量验收规范

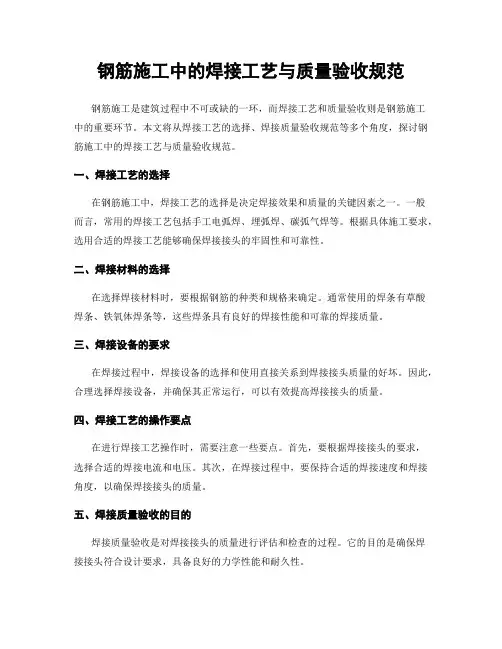

钢筋施工中的焊接工艺与质量验收规范钢筋施工是建筑过程中不可或缺的一环，而焊接工艺和质量验收则是钢筋施工中的重要环节。
本文将从焊接工艺的选择、焊接质量验收规范等多个角度，探讨钢筋施工中的焊接工艺与质量验收规范。
一、焊接工艺的选择在钢筋施工中，焊接工艺的选择是决定焊接效果和质量的关键因素之一。
一般而言，常用的焊接工艺包括手工电弧焊、埋弧焊、碳弧气焊等。
根据具体施工要求，选用合适的焊接工艺能够确保焊接接头的牢固性和可靠性。
二、焊接材料的选择在选择焊接材料时，要根据钢筋的种类和规格来确定。
通常使用的焊条有草酸焊条、铁氧体焊条等，这些焊条具有良好的焊接性能和可靠的焊接质量。
三、焊接设备的要求在焊接过程中，焊接设备的选择和使用直接关系到焊接接头质量的好坏。
因此，合理选择焊接设备，并确保其正常运行，可以有效提高焊接接头的质量。
四、焊接工艺的操作要点在进行焊接工艺操作时，需要注意一些要点。
首先，要根据焊接接头的要求，选择合适的焊接电流和电压。
其次，在焊接过程中，要保持合适的焊接速度和焊接角度，以确保焊接接头的质量。
五、焊接质量验收的目的焊接质量验收是对焊接接头的质量进行评估和检查的过程。
它的目的是确保焊接接头符合设计要求，具备良好的力学性能和耐久性。
六、焊接质量验收的标准焊接质量验收的标准主要包括焊缝外观质量、焊缝强度和可靠性等方面。
各项标准需要根据具体施工要求和设计要求来确定，并进行相应的检测和评估。
七、焊接质量验收的方法焊接质量验收的方法主要包括目测检查、尺寸测量、力学性能测试等。
通过这些方法可以对焊接接头的质量进行全面的评估和检查，从而确保焊接接头符合要求。
八、焊接质量验收的注意事项在进行焊接质量验收时，需要注意一些事项。
首先，要对焊接接头进行全面的检查，确保无缺陷和疏松情况。
其次，要严格按照验收标准进行检测，不得有任何违规行为。
九、焊接质量验收的记录和报告焊接质量验收的结果需要进行记录和报告。
这些记录和报告是施工质量的重要依据，也是施工单位和监理部门之间沟通的重要方式。
钢筋焊接及验收规程
钢筋焊接及验收规程
钢筋焊接是建筑工程中常见的焊接工艺，用于连接钢筋。
为了保证焊接质量，需要按照一定的规程进行焊接和验收。
以下是钢筋焊接及验收的一般规程：
1. 焊接前准备：
- 检查钢筋是否符合焊接要求，包括钢筋直径、品种、表
面质量等；
- 对钢筋进行除锈处理，确保焊缝质量；
- 准备焊接设备和焊接材料，包括焊机、焊条、焊接剂等； - 搭建焊接平台和安全防护措施。
2. 焊接操作：
- 按照焊接工艺规程进行焊接，包括焊接电流、电压、电
弧长度等参数；
- 保证焊条熔化均匀，焊接缝连续、均匀；
- 控制焊接过程中的热输入，避免产生焊接缺陷，如焊渣
夹杂、气孔等；
- 采用适当的焊接顺序和焊缝连接方式，确保焊接质量。
3. 焊接验收：
- 对焊条进行焊缝外观检查，确保焊接缝平整、均匀； - 对焊缝进行尺寸检测，包括焊缝长度、宽度等；
- 进行焊缝断裂试验，测试焊缝强度；
- 检查焊缝周围是否有裂纹、变形等缺陷。
以上是钢筋焊接及验收的一般规程，具体的操作和验收要求可能根据不同的工程和焊接标准有所不同。
建议在进行钢筋焊接前，参考具体的焊接工艺规程以及相关的国家标准和规范进行操作和验收。
筋焊接及验收规程
筋焊接及验收规程筋焊接及验收规程筋焊接是混凝土结构中使用的一种重要焊接方式，用于连接钢筋和钢板，保证混凝土结构的强度和稳定性。
在进行筋焊接工作前，必须掌握以下规程和注意事项，以保证焊接的质量和安全性。
一、材料准备1. 焊接材料应按照设计图纸要求选用，且应选择质量可靠的厂家生产的符合国家标准的产品。
2. 钢筋要保证完整，无裂纹、凹凸等缺陷。
3. 钢板要清洗干净，无油污、锈迹等污染。
4. 焊接设备应符合安全标准，检修良好，电缆和接头应正常。
5. 操作人员应接受专业培训，掌握焊接技能，并按照操作规程进行作业。
二、焊接规范1. 焊接应按设计图纸上的要求进行。
2. 在焊前应按照设计规定的尺寸、形位公差切割钢筋和钢板，切口应平整，不得有毛刺、裂纹等缺陷。
3. 当两个钢筋垂直交叉时，焊缝必须向纵向焊接，把焊缝打平，严禁焊缝呈斜切状。
4. 焊接操作中应严格控制焊接电流、电压和焊接时间。
5. 焊接时应保护好周围环境，防止火花飞溅、烟尘弥漫。
三、检验方法1. 目测检查：检查焊缝的外观情况，如焊接处平整、表面无缺陷等。
2. 尺寸测量：检查焊缝尺寸是否符合设计要求，如焊缝厚度、深度等。
3. 手摸检验：用手摸以感觉焊缝硬度是否有不均匀的情况。
4. 非破坏性检验：采用超声波探伤或X射线照片检验焊接处是否有裂纹，不得存在气孔、夹杂、裂纹等缺陷。
四、验收标准1. 焊缝表面应平整、光洁，无毛刺、夹渣、起泡和裂纹，不得有其他缺陷。
2. 焊缝内部不得有裂纹、气孔和夹杂等偏析组织，未完全熔合、未熔液化和溢出。
3. 焊接接头应保证良好的相互衔接，连接部位必须紧密、结实、无松动现象。
4. 焊接强度应不低于设计要求，焊接质量符合相关标准要求。
总之，在筋焊接工作中，严格遵循规范和要求，认真按照操作流程进行焊接，严密进行检验并严格按照标准验收焊接质量，以确保结构安全，提高建筑质量和安全水平。
钢筋焊接施工及质量检验与验收规程
钢筋焊接施工及质量检验与验收规程1 总则1.0.1为了在钢筋焊接施工中采用合理的焊接工艺和统一质量验收标准，做到技术先进，确保质量，制订本规程。
1.0.2本规程适用于建筑工程混凝土结构中的钢筋焊接施工及质量检验与验收。
1.0.3从事钢筋焊接施工的焊工必须持有焊工考试合格证书，才能上岗操作。
1.0.4在进行钢筋焊接施工及质量检验与验收时，除按本规程规定执行外，尚应符合国家现行有关强制性标准的规定。
2 术语2.0.1钢筋电阻点焊resistance spot welding of reinforcing steel bar将两钢筋安放成交叉叠接形式，压紧于两电极之间，利用电阻热熔化母材金属，加压形成焊点的一种压焊方法。
2.0.2钢筋闪光对焊flash butt welding of reinforcing steel bar将两钢筋安放成对接形式，利用电阻热使接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法2.0.3钢筋电弧焊arc welding of reinforcing steel bar以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。
2.0.4钢筋窄间隙电弧焊narrow-gap arc welding of reinforcing steel bar将两钢筋安放成水平对接形式，并置于铜模内，中间留有少量间隙，用焊条从接头根部引弧，连续向上焊接完成的一种电弧焊方法。
2.0.5钢筋电渣压力焊electroslag pressure welding of reinforcing steel bar将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。
2.0.6钢筋气压焊gas pressure welding of reinforcingsteel bar采用氧乙炔火焰或其他火焰对两钢筋对接处加热，使其达到塑性状态（固态）或熔化状态（熔态）后，加压完成的一种压焊方法。
钢筋施工中的焊接操作与质量验收规范
钢筋施工中的焊接操作与质量验收规范钢筋施工是建筑工程中极为重要的环节，而焊接操作与质量验收是其中不可或缺的一部分。
本文将从焊接操作的要点、质量验收规范等方面，详细论述钢筋施工中的焊接操作与质量验收规范。
一、焊接操作的要点钢筋焊接作为钢筋施工中的一项关键工序，需要严格掌握焊接操作的要点。
首先，焊接设备选择要合适，包括焊机、电缆、焊接钳等。
其次，焊材的选择同样重要，通常使用的焊材有焊条和焊丝。
焊接区域要进行坡口和除锈处理，确保焊接接头的质量。
最后，在焊接操作过程中，要注意焊接参数的控制，包括电流、电压、焊接速度等。
二、焊接接头的种类钢筋焊接中常见的接头种类有对接焊接、搭接焊接、角焊接等。
对接焊接是将两根钢筋紧挨着进行焊接，常用于无法拼接的地方；搭接焊接是将两根钢筋重叠起来进行焊接，常用于梁板连接处；角焊接是将两根钢筋呈一定夹角进行焊接，常用于弯折处。
三、焊接过程中的安全注意事项焊接作业过程中需注意安全，尤其是在高空操作时更要倍加小心。
焊工应穿戴符合要求的劳动防护用品，如焊手套、焊眼镜等。
同时，焊接现场应设置明显的安全警示标志，保持清洁整洁，防止杂物堆积引发意外事故。
需要进行高空作业时，应确保焊工的安全绳等安全设施完好。
四、焊接质量验收规范焊接完毕后，必须进行质量验收，以确保焊接接头的质量符合要求。
首先，应检查焊缝的坡口尺寸、焊缝形状是否符合要求。
其次，通过外观检查焊缝的裂纹、孔洞、气孔等缺陷情况。
最后，还需进行力学性能测试，检测焊接接头的强度、韧性等参数是否满足设计要求。
五、焊接质量问题及处理措施在焊接过程中，常常会遇到焊接质量问题，比如焊缝不牢固、焊接接头出现开裂等情况。
对于焊缝不牢固的情况，可采取加强焊接操作、增加焊缝长度等方法进行处理；对于焊接接头开裂的情况，需要对焊接接头进行修补，并重新进行质量验收。
六、焊接工艺改进为提高焊接质量，有必要不断改进焊接工艺。
首先，可以引入新的焊接设备，如自动焊接机器人，提高焊接的自动化程度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋电阻点焊一、概念钢筋电阻点焊——将两钢筋安放成交叉叠接形式，压紧于两电极之间，利用电阻热熔化母材金属，加压形成焊点的一种压焊方法。
二、施工操作工艺1、混凝土结构中钢筋焊接骨架和钢筋焊接网，宜采用电阻点焊制作。
2、钢筋焊接骨架和钢筋焊接网可由HPB300、HRB335、HRBF335、HRB400、HRBF400、HRB500、CRB550钢筋制成。
3、当两根钢筋直径不同时，焊接骨架较小钢筋直径小于或等于10mm时，大、小钢筋直径之比不宜大于3；当较小钢筋直径为12～16mm时，大、小钢筋直径之比不宜大于2。
4、焊接网较小钢筋直径不得小于较大钢筋直径的0.6倍。
5、电阻点焊的工艺过程中，应包括预压，通电、锻压三个阶段。
6、焊点的压入深度应为较小钢筋直径的18%～25%。
7、在点焊生产中，应经常保持电极与钢筋之间接触面的清洁平整；当电极使用变形时，应及时修整。
三、质量标准1、每件制品的焊点脱落、漏焊数量不得超过焊点总数的4%，且相邻两焊点不得有漏焊及脱落；2、应量测焊接骨架的长度和宽度，并应抽查纵、横方向3～5个网格的尺寸，焊接骨架长度、宽度和高度允许偏差值分别为±10㎜、±5㎜、±5㎜。
骨架受力主筋间距和排距允许偏差值分别为±15㎜、±5㎜。
3、焊接网外形尺寸检查和外观质量检查结果，应符合下列要求：（1）接网间距的允许偏差取±10mm和规定间距的±5%的较大值。
网片长度和宽度的允许偏差取±25mm和规定长度的±0.5%的较大值。
网片两对角线之差不得大于10mm；网格数量应符合设计规定；（2）接网焊点开焊数量不应超过整张网片交叉点总数的1%，并且任一根钢筋上开焊点不得超过该支钢筋上交叉点总数的一半。
焊接网最外边钢筋上的交叉点不得开焊；（3）接网表面不应有影响使用的缺陷。
当性能符合要求时，允许钢筋表面存在浮锈和因矫直造成的钢筋表面轻微损伤。
钢筋闪光对焊一、概念钢筋闪光对焊——将两钢筋以对接形式安放在对焊机上，利用电阻热使接触点金属熔化，产生强烈闪光和飞溅，迅速施加顶锻力完成的一种压焊方法。
二、施工操作工艺1、根据钢筋品种，直径和所用对焊机功率大小，可选用连续闪光焊、预热闪光焊、闪光预热闪光等对焊工艺.对于可焊性差的钢筋，对焊后宜采用通电热处理措施，以改善接头塑性。
⑴连续闪光焊当钢筋直径小，钢筋牌号低，在表1规定范围内，可采用连续闪光对焊。
工艺流程包括:连续闪光和顶锻施焊时，先闪合一次电路，使两钢筋端面轻微接触，促使钢筋间隙中产生闪光，接着徐徐移动钢筋，使两钢筋端面仍保持轻微接触，形成连续闪光过程.当闪光达到规定程度后(烧平端面，闪掉杂质，热至熔化)，即以适当压力迅速进行顶锻挤压，焊接接头即告完成。
连续闪光焊所能焊接的钢筋上线直径，应根据焊机容量、钢筋牌号等具体情况而定，并应符合表1的要求。
⑵预热闪光焊当钢筋直径和牌号超过表X-X的规定，且钢筋端面较平整，宜采用预热闪光焊。
工艺过程包括:一次闪光预热和二次闪光，顶锻施焊时，先一次闪光，将钢筋端面闪平，然后预热，方法是使两钢筋端面交替地轻微接触和分开，使其间隙产生断续闪光来实现预热或是使钢筋端面一直紧密接触；用脉冲电流或交替紧密接触与分开，产生电阻热(不闪光)来实现预热。
二次闪光与顶段过程同连续闪光。
⑶闪光-预热闪光焊当钢筋直径和牌号超过表1的规定，且钢筋端面不平整，宜采用闪光—预热闪光焊。
工艺过程包括:一次闪光，预热；二次闪光及顶锻。
施焊时，首先一次闪光，使钢筋端部闪平；然后预热，使两钢筋端面交替地轻微接触和分开，使其间隙发生断续闪光来实现预热；二次闪光与顶段过程同连续闪光焊。
⑷焊后通电热处理方法是焊毕松开夹具，放大钳口距，再来紧钢筋。
焊后停歇30～60s，待接头温度降至暗黑色时，采取低频脉冲通电加热(频率0.5～1.5次/s，通电时间5～7s).当加热至550～600℃呈暗红色或桔红色时，通电结束；松开夹具，即告完成.本工艺适于对焊45硅锰钒钢。
2、为保证质量，应选用恰当的焊接参数，包括：闪光留量、闪光速度、顶锻留量、顶锻速度、顶锻压力、调伸长度及变压器级次等.；如采用预热闪光焊还需增加预热留量。
常用I、II、III、IV级钢筋连续闪光对焊参数见表2和表3。
可根据钢筋级别、直径、焊机特性、气温高低、实际电压以及所选焊接工艺等进行选择，在试焊后修正。
一般闪光速度开始时近于零，而后约1mm/s，终止时约1.5～2mm/s；顶锻速度开始的0.1s应将钢筋压缩2～3mm，而后断电并以6mm/s的速度继续顶锻至结束；顶锻压力应足以将全部的熔化金属从接头内挤出。
2、采用其他型号对焊机时，变压器级次通过试验后确定。
⒉Ⅰ级钢筋预热闪光焊参数也可参考Ⅱ、Ⅲ级钢筋预热闪光焊参数，但调伸长度宜为0.75d。
3、焊接前应检查焊机各部件和接地情况，调整变压器级次，开放冷却水，合上电闸，始可工作。
4、钢筋端头应顺直，150mm范围内的铁、污物等应清除干净，两钢筋轴线偏差不得超过0.5 mm。
5、采用预热闪光焊时，应做到一次闪光，闪平为准；预热充分，频率要高；二次闪光，短、稳、强烈；顶锻过程快而有力。
对Ⅳ级钢筋，为避免过热和淬硬脆裂，焊接时，要做到一次闪光，闪平为准；预热适中，频率中低；二次闪光，短、稳、强烈；顶锻过程，快而用力得当。
6、不同直径的钢筋焊接时，其直径差不宜大于2～3 mm。
焊接时，按大直径钢筋选择焊接参数。
7、负温（不低于-20℃）下闪光对焊，应采用弱参数，焊接场地应有防风、防雨措施，使室内保持0℃以上。
焊后接头部位采用石棉粉保温，避免接头冷淬脆裂。
8、焊接完毕，待接头处由白红色变为黑色，才能松开夹具，平稳取出钢筋，以免产生弯曲，同时趁热将焊缝的毛刺打掉。
三、质量标准1、主控项目（1）对焊钢筋应有出厂质量证明和试验报告，钢筋的品种和质量必须符合设计要求和有关标准的规定。
（2）钢筋对焊时所选用对焊机性能和工艺方法，必须符合焊接工艺要求。
2、一般项目（1）闪光对焊接头的质量检验，应分批进行外观检查为力学性能试验。
在同一台班内，由同一焊工完成的300个同级别、同直径钢筋焊接头应作为一批。
当同一台班内焊接的接头数量较少，可在一周之内累计计算；累计仍不足300个接头，应按一批计算。
外观检查的接头数量，应从每批中抽查10%，且不得少于10个；力学性能试验时，应从每批接头中随机切取6个试件，其中3个做拉伸试验，3个做弯曲试验。
（2）焊接等长的预应力钢筋（包括螺丝端杆和钢筋）时，可按生产是同等条件制作模拟试件；螺丝端杆接头可只做拉伸试验；（3）封闭环式箍筋闪光对焊接头，以600个同牌号、同规格的接头作为一批，只做拉伸试验；（4）闪光对焊接头外观检查，接头处不得有横向裂纹；与电极接触处的钢筋表面不得有明显烧伤；接头处的弯折角不得大于3°；接头处的轴线偏移，不得大于钢筋直径的0.1倍，且不得大于2 mm。
（5）闪光对焊接头拉伸试验3个热轧钢筋接头试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度；余热处理Ⅲ级钢筋接头试件的抗拉强度均不得小于热轧Ⅲ级钢筋抗拉强度570MPa；应至少有2个试件断于焊缝之外，并呈延性断裂。
闪光对焊接头弯曲试验时，应将受压面的金属毛刺和镦粗变形部分清除，且与母材的外表齐平。
弯曲时，焊缝应处于弯曲中心点，弯心直径Ⅰ、Ⅱ、Ⅲ、Ⅳ级钢筋分别为2d、4d、5d、7d，钢筋直径d大于25mm 时，弯心直径应增加 1d，弯曲角均为90°，当弯至 90°，至少有2个试件不得发生破断为合格。
箍筋闪光对焊一、概念将待焊箍筋两端以对接形式安放在对焊机上，利用电阻热使接触点金属熔化，产生强烈闪光和飞溅，迅速施加顶锻力，焊接形成封闭环式箍筋的一种压焊方法。
二、施工操作工艺1、工艺流程：施工准备→钢筋调直→箍筋下料→箍筋弯曲成型→箍筋加工检验→选择箍筋焊接设备→对焊两端面调整→箍筋闪光对焊→成品外观质量检验→拉伸试验。
2、箍筋焊点的位置选择和确定（1）应根据构件受力情况选择闪光对焊箍筋的焊点位置，宜将焊点位置布置在箍筋受力较小的一边。
（2）矩形柱箍筋焊点应放在柱的宽度边（短边）；异形柱箍筋焊点也应放在柱的宽度边。
等边多边形柱箍筋焊点可放在任一边；不等边的多边形柱箍筋（见图2）焊点位置应选择在两个边上，数量各占50%。
（3） 当箍筋短边内净空尺寸在80～800mm 时，焊点可取该短边的中间。
（4）当箍筋短边内净空尺寸大于800mm 时，焊点应选择在适合焊工操作的位置，通常可选在距箍筋弯折点300～400mm 处（见图1）。
3、焊接前应检查焊机各部件和接地情况，调整变压器级次，开放冷却水，合上电闸，始可工作。
4、钢筋端头应顺直，150mm 范围内的铁、污物等应清除干净，两钢筋轴线偏差不得超过0.5 mm 。
5、不同直径的钢筋焊接时，其直径差不宜大于2～3 mm 。
焊接时，按大直径钢筋选择焊接参数。
6、焊接完毕，待接头处由白红色变为黑色，才能松开夹具，平稳取出钢筋，以免产生弯曲，同时趁热将焊缝的毛刺打掉。
三、质量标准1、主控项目（1）对焊钢筋应有出厂质量证明和试验报告，钢筋的品种和质量必须符合设计要求和有关标准的规定。
（2）钢筋对焊时所选用对焊机性能和工艺方法，必须符合焊接工艺要求。
2、一般项目（1）封闭环式箍筋闪光对焊接头，以600个同牌号、同规格的接头作为一批，做拉伸试验；短边>800长边图1大尺寸箍筋焊点位置焊点位置错开图2 不等边多边形箍筋的焊点位置（2）闪光对焊接头外观检查，接头处不得有横向裂纹；与电极接触处的钢筋表面不得有明显烧伤；接头处的弯折角不得大于3°；接头处的轴线偏移，不得大于钢筋直径的0.1倍，且不得大于2 mm。
（3）闪光对焊接头拉伸试验3个热轧钢筋接头试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度；应至少有2个试件断于焊缝之外，并呈延性断裂。
对焊箍筋使用初期暂时以两倍的数量进行拉伸试验检验，后期根据情况恢复检验数量。
如检测不达标加倍检测。
3、质量控制（1）下料、制作A．箍筋料单配制人员经项目技术负责人和工长书面交底，并详细讲解对焊工艺的方法，熟悉对焊工艺的采用应如何绘制下料单；现场切断、弯曲制作人员经项目技术负责人和工长书面交底，并详细讲解对焊工艺的方法，熟悉对焊工艺的采用应如何对钢筋切断和弯曲，熟悉切断的长度要求、弯曲的位置等具体的每一个细节；B.箍筋的下料尺寸应准确，箍筋弯曲应确保保护层尺寸，其加工误差应小于±5mm。
（2）焊接A.焊工均具有上岗证，且熟练操作，前期阶段不得有学徒工操作，对焊的环境温度保证在5℃以上，如果环境温度低于5℃则停止室外施焊，搭设防风保温的操作间：采用钢管搭设、多层板维护，外罩一层彩条布或塑料布，室内放置温度计一根，随时观测温度，保证达到环境温度要求。
