abaqus单元属性大总结
ABAQUS总结
沙漏:零能量模式,没有刚度,网格中扩展会产生无意义的结果缩减积分只对四边形和六面体采用,比完全积分在每个方向上少采用一个积分点abaqus中jnl(日志文件)文件与cae文件要同时存在abaqus中是将数值模型的参数直接赋予几何模型上,不是赋予单元和节点上非独立实体（dependent）画网格时候Object改为part,与独立实体（independent）画网格时候改为assembly，创建一个独立实体后就不能对部件进行网格划分了，创建独立实体只是对原始部件的一个复制。
如果集合中包含一些没有相互关联的实体，创建独立实体；如果集合中包含很多相同的部件实体，采用非独立实体节约时间，因为只需要对一个部件网格，其他相同的就有网格了。
后续分析步: 通用分析步用于线性或非线性分析;线性摄动分析步,只用于线性分析(谱分析,动态分析,响应分析);时间增量步10-5<...<1,对于简单的问题可以设置分析步为1,对复杂的非线性问题分析不容易收敛,可以尝试减小分析步.对于静态分析中,若不包含阻尼和与速率相关的材料性质,分析步时间没有什么意义,可以设置默认的1odb文件:场变量输出,这些输出结果来自于整个模型或模型的大部分区域,被写入输出数据库的频率低,生成云图,矢量图,XY图.历史变量输出:输出结果来源于模型的一小部分被写入输出频率较高,生成XY图.设置种子有两种方式：设置全局种子与边上的种子·Abaqus设置计算结果存储Abaqus图像，动画（AVI格式）保存为文件（print）用XY曲线来显示位移随时间的变化接触分析(典型的非线性分析)线性分析:外载荷与系统地响应之间是线性关系|非线性分析:在真实结构中物体的刚度会随变形发生改变----非线性分析.非线性分类:1 边界条件非线性:例:解除分析,边界条件不是在一开始就全部给出,而是在计算的过程中确定的,接触物体之间接触面积和压力分布随外载荷变化主从面的定义2 材料非线性|3几何非线性:位移的大小对结构的响应发生的影响。
abaqus单元属性大总结
S3/S3R 单元可以作为通用壳单元使用。
由于单元中的常应变近似，需要划分较细的网格来模拟弯曲变形或高应变梯度。
S4R 单元性能稳定，适用范围很广对于复合材料，为模拟剪切变形的影响，应使用适于厚壳的单元（例如S4、S4R、S3、S3R、S8R），并要注意检查截面是否保持平面。
对于几何非线性分析，在ABAQUS/Standard中的小应变壳单元（S4R5, S8R, S8R5, S8RT, S9R5, STRI3, 和STRI65）使用总体拉格朗日应变算法，应力应变可以相对于参考构型的材料方向改定。
垫片单元是小应变小位移单元，默认情况下其应力应变值也是以初始参考构型定义的行为方向输出。
对于有限膜应变单元（所有的膜单元以及S3/S3R, S4, S4R, SAX,和SAXA单元）和在ABAQUS/Explicit中的小应变单元，其材料方向是随着曲面的平均刚性旋转运动而变以形成当前构型的材料方向。
此时这些单元的应力应变则是根据当前的参考构型中的材料方向给出的。
（更详细地说明可以参考ABAQUS相关手册）。
用户可以决定与*section print和*section file相关的局部坐标系统是固定不动还是随着曲面的平均刚性运动而旋转。
20节点实体。
三重二次位移，三线孔隙压力，混合动力，线压力C3D20RP 20-node brick, triquadratic displacement, trilinear pore pressure, reducedintegration20节点实体，三重二次位移，三线孔隙压力，缩减积分C3D20RPH 20-node brick, triquadratic displacement, trilinear pore pressure, hybrid, linearpressure, reduced integration20节点实体，三重二次位移，三线孔隙压力，混合动力，线压力，缩减积分。
abaqus单元属性大总结(可编辑修改word版)

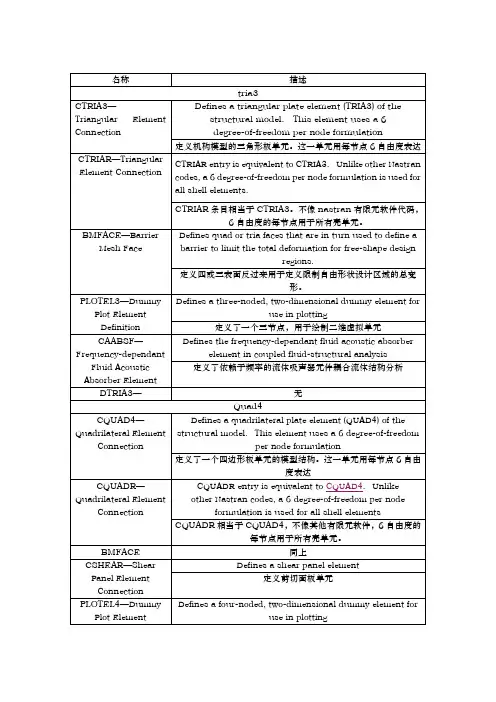

CAABSF 同上DQUAD4 无Tetra4CTETRA—Four-sidedSolid Element withfour or ten gridpointsDefines the connections of the CTETRA element定义了CTETRA 单元的连接DTETRA4 无Pyramid5CPYRA_S3/S3R 单元可以作为通用壳单元使用。
由于单元中的常应变近似，需要划分较细的网格来模拟弯曲变形或高应变梯度。
S4R 单元性能稳定，适用范围很广对于复合材料，为模拟剪切变形的影响，应使用适于厚壳的单元（例如S4、S4R、S3、S3R、S8R），并要注意检查截面是否保持平面。
对于几何非线性分析，在ABAQUS/Standard 中的小应变壳单元（S4R5, S8R, S8R5, S8RT, S9R5, STRI3, 和STRI65）使用总体拉格朗日应变算法，应力应变可以相对于参考构型的材料方向改定。
垫片单元是小应变小位移单元，默认情况下其应力应变值也是以初始参考构型定义的行为方向输出。
对于有限膜应变单元（所有的膜单元以及S3/S3R, S4, S4R, SAX,和SAXA 单元）和在ABAQUS/Explicit 中的小应变单元，其材料方向是随着曲面的平均刚性旋转运动而变以形成当前构型的材料方向。
此时这些单元的应力应变则是根据当前的参考构型中的材料方向给出的。
（更详细地说明可以参考ABAQUS 相关手册）。
用户可以决定与*section print 和*section file 相关的局部坐标系统是固定不动还是随着曲面的平均刚性运动而旋转。
Abaqus单元类型选择解析
A1.2
ABAQUS/analysis_单元选择标准
ABAQUS中的单元
ABAQUS/analysis_单元选择标准
ABAQUS中的单元
• ABAQUS单元库中大量的单元为不同几何体和结构建模提供了非常大的灵活性。 – 可以通过以下的特征为单元分类： •族 • 节点个数 • 自由度 • 公式 • 积分点
二次插值 全积分 减缩积分
一次插值
A1.10
ABAQUS/analysis_单元选择标准
ABAQUS中的单元
• 单元命名约定：例子
B21: Beam, 2-D, 1st-order interpolation S8RT: Shell, 8-node, Reduced integration, Temperature
A1.4
ABAQUS/analysis_单元选择标准
ABAQUS中的单元
族 • 有限元族是一种广泛的分类 方法。 • 同族的单元共享许多基本特 征。 • 在同一族单元中又有许多变 异。
刚体单元 薄膜单元 连续体(实体单元) 壳单元 梁单元
无限单元
特殊单元，如弹簧、 阻尼器和质量单元
桁架单元
A1.5
ABAQUS/analysis_单元选择标准
ABAQUS中的单元
节点个数 (插值) • 节点的单元编号决定了单元域内 节点自由度的插值方式。 • ABAQUS包含一阶和二阶插值方 式的单元。
一次插值 二次插值
A1.6
ABAQUS/analysis_单元选择标准
ABAQUS中的单元
自由度 • 在有限元分析过程中，单元节点的自由度是基本变量。 • 自由度的例子： – 位移 – 转动 – 温度 – 电势 • 一些单元具有与用户定义的节点不相关的内部自由度。
abaqus单元属性小结
CAABSF 同上DQUAD4 无
Tetra4
CTETRA—Four-sided Solid Element with four or ten grid points Defines the connections of the CTETRA element 定义了CTETRA单元的连接
DTETRA4 无
Pyramid5
CPYRA_
S3/S3R 单元可以作为通用壳单元使用。
由于单元中的常应变近似，需要划分较细的网格来模拟弯曲变形或高应变梯度。
S4R 单元性能稳定，适用范围很广
对于复合材料，为模拟剪切变形的影响，应使用适于厚壳的单元（例如S4、S4R、S3、S3R、
S8R），并要注意检查截面是否保持平面。
对于几何非线性分析，在ABAQUS/Standard中的小应变壳单元（S4R5, S8R, S8R5, S8RT, S9R5, STRI3, 和STRI65）使用总体拉格朗日应变算法，应力应变可以相对于参考构型的材料方向改定。
垫片单元是小应变小位移单元，默认情况下其应力应变值也是以初始参考构型定义的行为方向输出。
对于有限膜应变单元（所有的膜单元以及S3/S3R, S4, S4R, SAX,和SAXA单元）和在ABAQUS/Explicit 中的小应变单元，其材料方向是随着曲面的平均刚性旋转运动而变以形成当前构型的材料方向。
此时这些单元的应力应变则是根据当前的参考构型中的材料方向给出的。
（更详细地说明可以参考ABAQUS相关手册）。
用户可以决定与*section print和*section file相关的局部坐标系统是固定不动还是随着曲面的平均刚性运动而旋转。
abaqus单元属性小结
S3/S3R 单元可以作为通用壳单元使用。
由于单元中的常应变近似，需要划分较细的网格来模拟弯曲变形或高应变梯度。
S4R 单元性能稳定，适用范围很广
对于复合材料，为模拟剪切变形的影响，应使用适于厚壳的单元（例如S4、S4R、S3、S3R、
S8R），并要注意检查截面是否保持平面。
对于几何非线性分析，在ABAQUS/Standar d中的小应变壳单元（S4R5, S8R, S8R5, S8RT, S9R5, STRI3, 和 STRI65）使用总体拉格朗日应变算法，应力应变可以相对于参考构型的材料方向改定。
垫片单元是小应变小位移单元，默认情况下其应力应变值也是以初始参考构型定义的行为方向输出。
对于有限膜应变单元（所有的膜单元以及S3/S3R, S4, S4R, SAX,和SAXA单元）和在ABAQU S/Explici t 中的小应变单元，其材料方向是随着曲面的平均刚性旋转运动而变以形成当前构型的材料方向。
此时这些单元的应力应变则是根据当前的参考构型中的材料方向给出的。
（更详细地说明可以参考ABA QUS相关手册）。
用户可以决定与*section print和*section file相关的局部坐标系统是固定不动还是随着曲面的平均刚性运动而旋转。
ABAQUS简支梁分析梁单元和实体单元
ABAQUS简支梁分析梁单元和实体单元梁单元是ABAQUS中常用的一种单元类型，适用于对梁结构进行分析。
它是一维元素，具有沿一个坐标轴的长度、截面积和转动惯量等属性。
梁单元适用于对纤维偏离主轴较小的梁进行建模。
与梁单元相比，实体单元更适用于对复杂几何形状的梁进行建模。
实体单元是三维元素，它在三个坐标轴上都具有长度，并且可以定义复杂的几何形状。
实体单元适用于对纤维偏离主轴较大的梁、异形梁和复杂梁进行建模。
梁单元的建模步骤如下：1.创建部件：在ABAQUS中创建一个新部件，并设定其属性，如截面形状、材料参数等。
2.创建草图：使用ABAQUS提供的工具创建梁单元的草图，定义梁的几何形状和尺寸。
3.定义截面：将截面属性应用到梁单元上，包括截面形状和尺寸。
4.创建网格：使用ABAQUS的网格划分工具将梁的草图划分为网格，生成梁单元。
5.设置材料属性：为梁单元定义材料属性，包括弹性模量、泊松比等。
6.施加边界条件：为梁单元定义边界条件，如支撑和加载情况。
7.定义分析类型：选择适当的分析类型，如静力分析或动力分析。
8.执行分析：运行分析，并获取梁的响应结果，如位移、应变和应力。
实体单元的建模步骤如下：1.创建部件：在ABAQUS中创建一个新部件，并设定其属性，如材料参数等。
2.创建草图：使用ABAQUS提供的工具创建梁的草图，定义梁的几何形状和尺寸。
3.创建几何图形：使用ABAQUS的几何模块创建复杂的实体几何形状。
4.定义材料属性：为实体单元定义材料属性，包括弹性模量、泊松比等。
5.生成网格：使用ABAQUS的网格划分工具将实体几何形状划分为网格，生成实体单元。
6.施加边界条件：为实体单元定义边界条件，如支撑和加载情况。
7.定义分析类型：选择适当的分析类型，如静力分析或动力分析。
8.执行分析：运行分析，并获取梁的响应结果，如位移、应变和应力。
梁单元和实体单元在ABAQUS中都提供了丰富的分析功能和选项，可以根据实际需要使用不同的单元类型来建模和分析梁结构。
ABAQUS实体单元类型总结
在ABAQUS中，基于应力/位移的实体单元类型最为丰富：（1）在ABAQUS/Sandard中，实体单元包括二维和三维的线性单元和二次单元，均可以采用完全积分或缩减积分，另外还有修正的二次Tri单元（三角形单元）和Tet单元(四面体单元)，以及非协调模式单元和杂交单元。
（2）ABAQUS/Explicit中，实体单元包括二维和三维的线性缩减积分单元，以及修正的二次二次Tri单元（三角形单元）和Tet单元(四面体单元)，没有二次完全积分实体单元。
------------------------------------------------------------------------------------------------------------按照节点位移插值的阶数，ABAQUS里的实体单元可以分为以下三类：线性单元（即一阶单元）：仅在单元的角点处布置节点，在各个方向都采用线性插值。
二次单元（即二阶单元）：在每条边上有中间节点，采用二次插值。
修正的二次单元（只有Tri 或Tet 才有此类型）：在每条边上有中间节点，并采用修正的二次插值。
******************************************************************************* ***************1、线性完全积分单元：当单元具有规则形状时，所用的高斯积分点的数目足以对单元刚度矩阵中的多项式进行精确积分。
缺点：承受弯曲载荷时，会出现剪切自锁，造成单元过于刚硬，即使划分很细的网格，计算精度仍然很差。
2、二次完全积分单元：优点：（1）应力计算结果很精确，适合模拟应力集中问题；（2）一般情况下，没有剪切自锁问题（shear locking）。
但使用这种单元时要注意：（1）不能用于接触分析；（2）对于弹塑性分析，如果材料不可压缩（例如金属材料），则容易产生体积自锁（volumetric locking）；（3）当单元发生扭曲或弯曲应力有梯度时，有可能出现某种程度的自锁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAABSF 同上DQUAD4 无
Tetra4
CTETRA—Four-sided Solid Element with four or ten grid points Defines the connections of the CTETRA element 定义了CTETRA单元的连接
DTETRA4 无
Pyramid5
CPYRA_
S3/S3R 单元可以作为通用壳单元使用。
由于单元中的常应变近似，需要划分较细的网格来模拟弯曲变形或高应变梯度。
S4R 单元性能稳定，适用范围很广
对于复合材料，为模拟剪切变形的影响，应使用适于厚壳的单元（例如S4、S4R、S3、S3R、
S8R），并要注意检查截面是否保持平面。
对于几何非线性分析，在ABAQUS/Standard中的小应变壳单元（S4R5, S8R, S8R5, S8RT, S9R5, STRI3, 和STRI65）使用总体拉格朗日应变算法，应力应变可以相对于参考构型的材料方向改定。
垫片单元是小应变小位移单元，默认情况下其应力应变值也是以初始参考构型定义的行为方向输出。
对于有限膜应变单元（所有的膜单元以及S3/S3R, S4, S4R, SAX,和SAXA单元）和在ABAQUS/Explicit 中的小应变单元，其材料方向是随着曲面的平均刚性旋转运动而变以形成当前构型的材料方向。
此时这些单元的应力应变则是根据当前的参考构型中的材料方向给出的。
（更详细地说明可以参考ABAQUS相关手册）。
用户可以决定与*section print和*section file相关的局部坐标系统是固定不动还是随着曲面的平均刚性运动而旋转。
