栓钉焊接工艺汇总
栓螺钉焊接工艺

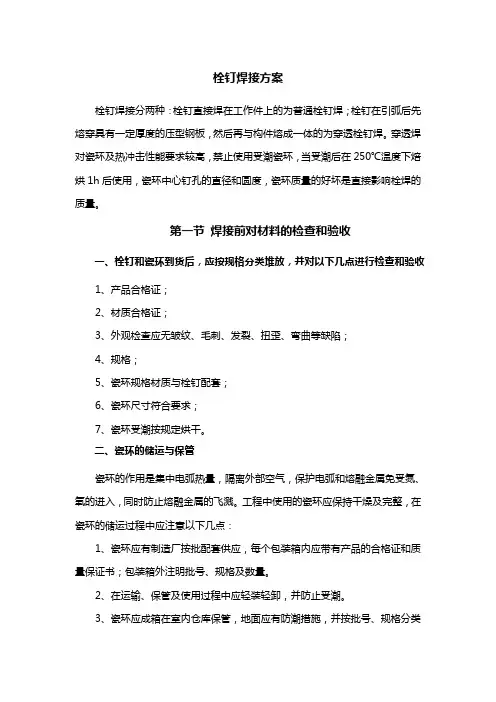

栓钉焊接方案栓钉焊接分两种：栓钉直接焊在工作件上的为普通栓钉焊；栓钉在引弧后先熔穿具有一定厚度的压型钢板，然后再与构件熔成一体的为穿透栓钉焊。
穿透焊对瓷环及热冲击性能要求较高，禁止使用受潮瓷环，当受潮后在250℃温度下焙烘1h后使用，瓷环中心钉孔的直径和圆度，瓷环质量的好坏是直接影响栓焊的质量。
第一节焊接前对材料的检查和验收一、栓钉和瓷环到货后，应按规格分类堆放，并对以下几点进行检查和验收1、产品合格证；2、材质合格证；3、外观检查应无皱纹、毛刺、发裂、扭歪、弯曲等缺陷；4、规格；5、瓷环规格材质与栓钉配套；6、瓷环尺寸符合要求；7、瓷环受潮按规定烘干。
二、瓷环的储运与保管瓷环的作用是集中电弧热量，隔离外部空气，保护电弧和熔融金属免受氮、氧的进入，同时防止熔融金属的飞溅。
工程中使用的瓷环应保持干燥及完整，在瓷环的储运过程中应注意以下几点：1、瓷环应有制造厂按批配套供应，每个包装箱内应带有产品的合格证和质量保证书；包装箱外注明批号、规格及数量。
2、在运输、保管及使用过程中应轻装轻卸，并防止受潮。
3、瓷环应成箱在室内仓库保管，地面应有防潮措施，并按批号、规格分类堆放，保管使用中不得混批。
包装箱底层应架空，距离地面大于300mm，码高不大于3层。
4、使用前尽可能不要开箱，以免破坏包装的密封性，开箱取出部分瓷环后应原封包装好，以免受潮。
5、栓钉及瓷环在安装使用时，工地应按当天计划使用的规格数量领取，当天安装剩余的瓷环应送回仓库保管。
6、严禁使用受潮的瓷环，受潮的瓷环在烘箱内经250℃烘干1—2小时。
第二节栓钉焊接一、焊枪操作与栓焊过程1、工件上焊接点处应去除氧化层、油污、油漆等；2、根据所焊栓钉直径，将电流调节板上的三相联接铜片改接到相应档次上；3、将“时间调节”到指定档次上；4、按下“启动”按钮，此时红色电源指示灯亮，电压表指示空载电压，起动电源0.5分钟以上进行以下操作。
5、将“功能旋钮”打在“试枪”位置和“单工”位置，焊枪装好焊钉并接触工件，然后按动焊枪上的开关，观察焊枪的工作情况，包括拉弧情况，提升高度等。
栓钉施工工艺
1.1.1栓钉施工（1）概况栓钉焊接分两种：栓钉直接焊在工作件上的为普通栓钉焊；栓钉在引弧后先熔穿具有一定厚度的压型钢板，然后再与构件熔成一体的为穿透栓钉焊。
穿透焊对瓷环强度及热冲击性能要求较高，禁止使用受潮瓷环，当受潮后在250℃温度下焙烘1h后使用，二是瓷环中心钉孔的直径和圆度。
而瓷环质量的好坏是直接影响栓焊的质量。
（2）施工前准备1、栓钉和瓷环到货后，应按规格分类堆放，并对以下几点进行检查和验收：2、瓷环的储运与保管瓷环的作用是集中电弧热量，隔离外部空气，保护电弧和熔融金属免受氮、氧的进入，同时防止熔融金属的飞溅。
工程中使用的瓷环应保持干燥及完整，在瓷环的储运过程中的注意点如下：（3）施工工艺1、施工工艺流程栓钉焊接流程图2、栓钉施工方法自承式钢筋桁架楼承板栓钉焊接完成图3、注意事项（4）施工质量检查栓钉检查示意图（5）焊接栓钉质量保证措施1.1.2栓钉施工（1）概况栓钉焊接分两种：栓钉直接焊在工作件上的为普通栓钉焊；栓钉在引弧后先熔穿具有一定厚度的压型钢板，然后再与构件熔成一体的为穿透栓钉焊。
穿透焊对瓷环强度及热冲击性能要求较高，禁止使用受潮瓷环，当受潮后在250℃温度下焙烘1h后使用，二是瓷环中心钉孔的直径和圆度。
而瓷环质量的好坏是直接影响栓焊的质量。
（2）施工前准备1、栓钉和瓷环到货后，应按规格分类堆放，并对以下几点进行检查和验收：2、瓷环的储运与保管瓷环的作用是集中电弧热量，隔离外部空气，保护电弧和熔融金属免受氮、氧的进入，同时防止熔融金属的飞溅。
工程中使用的瓷环应保持干燥及完整，在瓷环的储运过程中的注意点如下：（3）施工工艺1、施工工艺流程栓钉焊接流程图2、栓钉施工方法自承式钢筋桁架楼承板栓钉焊接完成图3、注意事项（4）施工质量检查栓钉检查示意图（5）焊接栓钉质量保证措施。
栓钉焊接工艺
栓钉焊接工艺内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）栓钉焊接工艺一、栓钉焊的基本原理和技术条件将金属螺柱焊到工件平面上去的方法叫做螺柱焊。
在建筑工程中称栓钉焊。
它属于熔态压力焊范畴。
栓钉焊又有2种：普通栓钉焊和穿透栓钉焊，普通栓钉焊亦称非穿透栓钉焊。
穿透栓钉焊用于组合楼板和组合梁，焊接时，将压型钢板焊透。
使栓钉、压型板、和钢构件三者焊接在一起。
压型钢板厚0.5、0.8、1.0、1.2、1.6mm，镀锌。
施工中，压型钢板起到底模的作用。
栓钉焊机有两种，电弧栓焊机和储能栓钉焊机，储能焊机适用于直径较小的栓钉焊（8mm以下），在建筑工程中栓钉直径较大（25mm）以下。
因此栓钉焊时均采用电弧栓钉焊机。
二、栓钉1)栓钉材料的机械性能及化学张性能：力学性能见表：栓钉用钢牌号及力学性能化学成份见表：栓钉用钢牌号及化学成份2)栓钉的形状尺寸见图：焊钉的形状尺寸D------栓钉直径 Dk-------栓钉头直径 k-------栓钉头高度r-------倒角半径WA------熔化长度1)------由制造者选择制成凹穴型式2)-----引弧结由制造者确定栓钉的尺寸3) 栓钉表面质量栓钉不必经表面处理。
其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂-d)mm。
缝的深度（径向）不得超过0.25(dk2 瓷环1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图和表的规定。
其中，B1型适用于普通平焊，也适用于13mm和16mm栓钉的穿透平焊；B2型仅适用于19mm栓钉的穿透平焊。
焊接瓷环型式焊接瓷环尺寸(mm)2)表面质量焊接瓷环不得有露水和雨水痕迹。
三、施工准备1 技术准备1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和GB50205标准规定。
2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书，做好施工技术交底。
钢结构栓钉焊焊接工艺

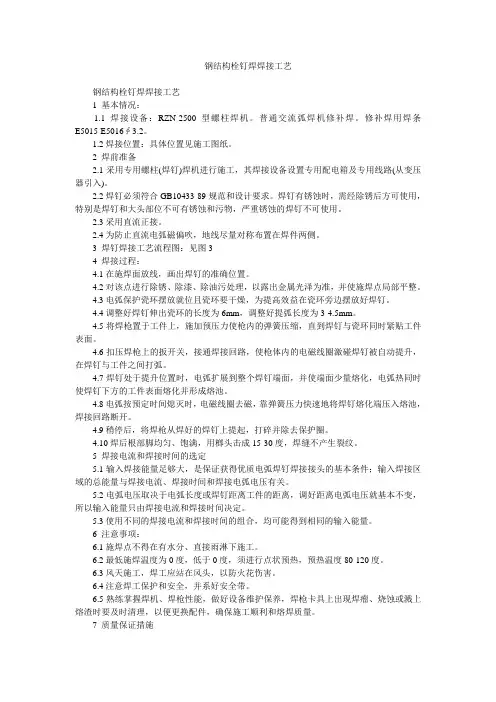

钢结构栓钉焊焊接工艺钢结构栓钉焊焊接工艺1 基本情况：1.1焊接设备：RZN-2500型螺柱焊机。
普通交流弧焊机修补焊。
修补焊用焊条E5015-E5016∮3.2。
1.2焊接位置：具体位置见施工图纸。
2 焊前准备2.1采用专用螺柱(焊钉)焊机进行施工，其焊接设备设置专用配电箱及专用线路(从变压器引入)。
2.2焊钉必须符合GB10433-89规范和设计要求。
焊钉有锈蚀时，需经除锈后方可使用，特别是焊钉和大头部位不可有锈蚀和污物，严重锈蚀的焊钉不可使用。
2.3采用直流正接。
2.4为防止直流电弧磁偏吹，地线尽量对称布置在焊件两侧。
3 焊钉焊接工艺流程图：见图34 焊接过程：4.1在施焊面放线，画出焊钉的准确位置。
4.2对该点进行除锈、除漆、除油污处理，以露出金属光泽为准，并使施焊点局部平整。
4.3电弧保护瓷环摆放就位且瓷环要干燥，为提高效益在瓷环旁边摆放好焊钉。
4.4调整好焊钉伸出瓷环的长度为6mm，调整好提弧长度为3-4.5mm。
4.5将焊枪置于工件上，施加预压力使枪内的弹簧压缩，直到焊钉与瓷环同时紧贴工件表面。
4.6扣压焊枪上的扳开关，接通焊接回路，使枪体内的电磁线圈激碰焊钉被自动提升，在焊钉与工件之间打弧。
4.7焊钉处于提升位置时，电弧扩展到整个焊钉端面，并使端面少量熔化，电弧热同时使焊钉下方的工件表面熔化并形成熔池。
4.8电弧按预定时间熄灭时，电磁线圈去磁，靠弹簧压力快速地将焊钉熔化端压入熔池，焊接回路断开。
4.9稍停后，将焊枪从焊好的焊钉上提起，打碎并除去保护圈。
4.10焊后根部脚均匀、饱满，用榔头击成15-30度，焊缝不产生裂纹。
5 焊接电流和焊接时间的选定5.1输入焊接能量足够大，是保证获得优质电弧焊钉焊接接头的基本条件；输入焊接区域的总能量与焊接电流、焊接时间和焊接电弧电压有关。
5.2电弧电压取决于电弧长度或焊钉距离工件的距离，调好距离电弧电压就基本不变，所以输入能量只由焊接电流和焊接时间决定。
栓钉焊接技术交底
技术交底2.2.4注意焊工的安全防护，尤其焊外围梁时，更应小心谨慎。
2.2.5焊工要熟练掌握焊机、焊枪的性能，搞好设备的维护保养。
当焊枪卡具上出现焊瘤、烧蚀或溅上熔渣时，及时清理或更换配件，以确保施工顺利并保证熔焊质量。
3质量控制3.1栓钉焊接质量检查序号栓钉焊接质量检查示意图1检查所焊栓钉规格、距离尺寸与图纸要求是否相符。
栓钉检查示意图2焊后检查栓钉底部的焊脚应完整并分布均匀。
3外观检查合格的栓钉还应按照规范要求用铁锤进行锤击，使其弯曲30°，并检查焊接部位是否出现裂纹。
3.2焊接栓钉质量保证措施序号焊接栓钉质量保证措施1 清理构件表面，栓钉施焊点不得有水分、杂物及油污2 焊前检查栓钉，发现生锈，除锈后使用或者放弃3 施焊前检查瓷环，发现有潮湿立即进行烘焙4 严格按照焊接工艺施工5 焊后根据规范对栓钉焊接质量进行检查4成品保护4.1栓钉应无有害的皱皮、毛刺、裂纹、锈蚀等。
母材焊接处不应有过量的氧化皮、锈、水分、油漆、灰渣、油污或其他有害物质。
如不满足要求应用抹布、钢丝刷、砂轮机等方法清扫或清除。
4.2保护瓷环陶瓷保护环的要求按照GB10433-89的规定。
保护瓷环应保持干燥受过4.3潮瓷环应在使用前置于烘箱中经120度烘干1~2h。
5安全环保措施5.1施工人员操作时，必须穿防滑劳保鞋，防止滑伤、砸伤。
5.2焊接操作工人应佩戴防护眼罩穿防护服装。
5.3施工现场必须戴安全帽，高空作业必须戴安全绳。
5.4单独进行施工电源布设。
5.5焊接电源及焊钉枪要求接地可靠5.6焊接时防止飞溅的熔渣引起火灾。
交底人：刘贵交底接受人：交底日期：2018.10.07。
栓钉焊工艺

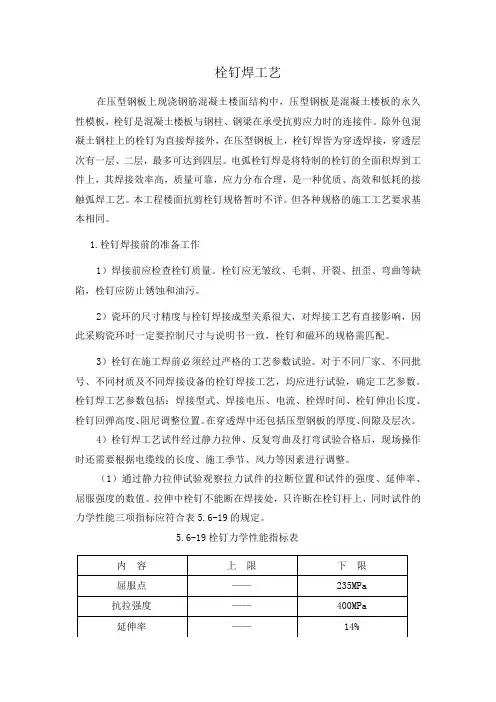

栓钉焊工艺在压型钢板上现浇钢筋混凝土楼面结构中，压型钢板是混凝土楼板的永久性模板，栓钉是混凝土楼板与钢柱、钢梁在承受抗剪应力时的连接件。
除外包混凝土钢柱上的栓钉为直接焊接外，在压型钢板上，栓钉焊皆为穿透焊接，穿透层次有一层、二层，最多可达到四层。
电弧栓钉焊是将特制的栓钉的全面积焊到工件上，其焊接效率高，质量可靠，应力分布合理，是一种优质、高效和低耗的接触弧焊工艺。
本工程楼面抗剪栓钉规格暂时不详。
但各种规格的施工工艺要求基本相同。
1.栓钉焊接前的准备工作1）焊接前应检查栓钉质量。
栓钉应无皱纹、毛刺、开裂、扭歪、弯曲等缺陷，栓钉应防止锈蚀和油污。
2）瓷环的尺寸精度与栓钉焊接成型关系很大，对焊接工艺有直接影响，因此采购瓷环时一定要控制尺寸与说明书一致，栓钉和磁环的规格需匹配。
3）栓钉在施工焊前必须经过严格的工艺参数试验。
对于不同厂家、不同批号、不同材质及不同焊接设备的栓钉焊接工艺，均应进行试验，确定工艺参数。
栓钉焊工艺参数包括：焊接型式、焊接电压、电流、栓焊时间、栓钉伸出长度、栓钉回弹高度、阻尼调整位置。
在穿透焊中还包括压型钢板的厚度、间隙及层次。
4）栓钉焊工艺试件经过静力拉伸、反复弯曲及打弯试验合格后，现场操作时还需要根据电缆线的长度、施工季节、风力等因素进行调整。
（1）通过静力拉伸试验观察拉力试件的拉断位置和试件的强度、延伸率、屈服强度的数值。
拉伸中栓钉不能断在焊接处，只许断在栓钉杆上，同时试件的力学性能三项指标应符合表5.6-19的规定。
5.6-19栓钉力学性能指标表（2）反复弯曲试验：将试件固定在某一位置，然后用特制的扳手夹往试件的栓钉大头部，在一个纵向平面内反复弯曲三周，弯曲角度为45°以上。
试件经检查不能出现任何断裂现象，焊缝不能出现断裂缺陷，栓钉应在栓杆上断裂。
（3）打弯试验：用6-12mm厚的钢板，面积为240mm×300mm做试件，将试件底板固定在某一位置，然后划出栓焊位置线，栓焊栓钉数量为30颗，其中10颗做静力拉伸试验，10颗做反复弯曲试验，10颗做铁锤打弯900试验。
021 栓钉焊接工艺
栓钉焊接工艺适用范围：适用于钢结构中的组合楼盖的剪力连接件的焊接及劲性钢筋混凝土结构中，钢构件与混凝土间的剪力连接件的焊接，以增加两者之间的连接长度。
第一节材料要求1.1栓钉采用低碳合金钢制成，其化学成分可靠，强度稳S定，可焊性顶锻性能良好。
因为它的大头是冷墩制成的，使用中要防止出现锻造裂纹。
1.栓钉化学成份见表1.1.1。
表1.1.12.栓钉机械性能见表1.1.2。
表1.1.21.2焊接瓷环焊接瓷环是服务于栓钉焊的一次性辅助焊接材料，其主要作用有以下几点：1.使融化金属成型，不外溢，起到铸膜的作用。
2.使融化金属与空气隔绝，防止融化金属被氧化。
3.集中电弧热量，并使成型焊缝缓慢冷却。
4.释放焊接过程中的有害气体。
5.屏蔽电弧光与飞溅物。
6.充当临时支架。
构成焊枪操作系统的一部分。
采用栓钉直接焊在工件上的普通栓钉焊，使用普通瓷环。
栓钉在引弧后先要熔穿具有一定厚度的薄钢板（一般厚度在0.8~1.6mm），然后再与工件熔成一体，穿透焊需要的瓷环壁厚要大于普通瓷环，下部排气孔总面积亦是普通瓷环的1.3倍。
瓷环的尺寸关键是控制支撑焊枪平台的高度和瓷环中心栓钉孔的直径。
由于瓷环生产工艺的差异，其产品尺寸的精确程度和稳定性将直接影响栓钉焊的质量。
瓷环检查内容如下：（1）中心孔的内外直径、椭圆度、薄壁均匀。
（2）禁止使用已经破裂和有缺损的瓷环。
（3）受潮瓷环要经过250℃，1h的烘焙，中间放潮气5min。
瓷环见图1.2.1。
2.1栓钉焊机直流电源，国产有QZL—2000A。
日本大坂栓焊机为降压供电式电源：FRNK—2000电源+制卸装置NC21。
MRN—2000+焊枪GS201或NS101松下栓焊机：YD—2000LS—2型栓焊机+焊枪YS—223G。
其暂载率为15%。
根据现场条件、供电要求、施焊数量确定台数、一次线长度、稳压电源、把线长度。
因焊接电源耗用电流大，故应考虑专路供电。
正确接入初级电压后接地要牢靠。
栓钉焊接施工工艺
8 钢结构焊钉焊接施工工艺8。
1.1 实用范围本标准适用于各类钢结构工程中，公称直径为10~25mm的焊钉（圆柱头焊钉、熔焊栓钉、剪力钉等）的焊接施工。
8.1.2参考标准与规范冷镦和挤压用钢 GB/T6478—2001电弧螺柱焊用圆柱头焊钉 GB/T10433-2002建筑工程施工质量验收统一标准 GB50300—2001钢结构工程施工质量验收规范 GB50205—2001建筑钢结构焊接技术规程 JGJ81—20028.1。
3材料1 焊钉1）焊钉材料的机械性能应符合表8.1.3—1规定。
表8.1。
3-1 焊钉材料及机械相性能2）焊钉的形状尺寸应符合图8。
1。
3-1及表8。
1.3—2的规定图8.1。
3-1 焊钉的形状尺寸注：图中1）表示由制造者选择可制成凹穴形式.表8.1。
3—2 焊钉的形状尺寸(mm）3) 焊钉表面质量焊钉必不经表面处理。
其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝,但头部裂缝的深度（径向）不得超过0。
25(d k—d）mm。
2 瓷环1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图8.1。
3—2和表8.1。
3—3的规定。
其中，B1型适用于普通平焊，也适用于13mm和16mm焊钉的穿透平焊；B2型仅适用于19mm焊钉的穿透平焊。
12图8。
1.3-2 焊接瓷环型式和尺寸表8。
1.3-3 焊接瓷环尺寸（mm ）2) 表面质量 焊接瓷环不得有露水和雨水痕迹。
8。
2 施工准备8.2.1 技术准备1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和GB50205标准规定。
2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书,做好施工技术交底. 8.2。
2 材料准备根据设计要求,选用合格的焊钉。
根据焊钉的安装位置按下述要求使用配套瓷环: 1 若直接在压型钢板上安装焊钉，应使用穿透型（B2型）的配套瓷环. 2 若直接在钢梁钢柱上安装焊钉，应使用普通型（B1型）的配套瓷环. 8。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
栓钉焊接工艺一、栓钉焊的基本原理和技术条件将金属螺柱焊到工件平面上去的方法叫做螺柱焊。
在建筑工程中称栓钉焊。
它属于熔态压力焊范畴。
栓钉焊又有2种：普通栓钉焊和穿透栓钉焊，普通栓钉焊亦称非穿透栓钉焊。
穿透栓钉焊用于组合楼板和组合梁，焊接时，将压型钢板焊透。
使栓钉、压型板、和钢构件三者焊接在一起。
压型钢板厚0.6、0.8、1.0、1.2、1.6mm，镀锌。
施工中，压型钢板起到底模的作用。
栓钉焊机有两种，电弧栓焊机和储能栓钉焊机，储能焊机适用于直径较小的栓钉焊（ø8mm以下），在建筑工程中栓钉直径较大（ø25mm）以下。
因此栓钉焊时均采用电弧栓钉焊机。
二、栓钉1)栓钉材料的机械性能及化学性能：力学性能见表：栓钉用钢牌号及力学性能力学性能牌号抗拉强度бbN/mm²屈服强度бsN/mm²伸长率δS% ML15A≥400≥320≥14 ML15化学成份见表：栓钉用钢牌号及化学成份牌号化学成份%C Si Mn P S AhML15A 0.13~0.18 ≤0.100.3~0.6 ≤0.35≤0.035≥0.020 ML15 0.13~0.18 0.15~0.35 0.3~0.6 ≤0.35≤0.035-------- 2）栓钉的形状尺寸见图：焊钉的形状尺寸D------栓钉直径Dk-------栓钉头直径k-------栓钉头高度r-------倒角半径WA------熔化长度1)------由制造者选择制成凹穴型式2)-----引弧结由制这造者确定栓钉的尺寸3) 栓钉表面质量 栓钉必不经表面处理。
其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂缝的深度（径向）不得超过0.25(d k -d)mm 。
2 瓷环1) 焊接瓷环型式尺寸 焊接瓷环型式和尺寸应符合图和表的规定。
其中，B1型适用于普通平焊，也适用于13mm 和16mm 栓钉的穿透平焊；B2型仅适用于19mm 栓钉的穿透平焊。
焊接瓷环型式焊接瓷环尺寸(mm)焊钉公称直径dDD 1 D 2 H Min Max 10 10.3 10.8 14 18 11 1313.413.9182312d 公称 10 13 16 19 22 25 Min9.64 12.57 15.57 18.48 21.48 24.48 Max 10 13 16 19 22 25 d kMin17.65 21.58 28.58 31.5 34.5 39.5 Max 18.35 22.42 29.42 32.5 35.5 40.5 h*2.5 3 4.5 6 6 7 kMin6.557.55 7.55 9.55 9.55 11.45 Max7.45 8.45 8.45 10.45 10.45 12.55 r Min 2 2 2 2 3 3 WA 参考 4 5 566 6 公称长度L 140～18040～20050～250 60～30080～30080～300注：1、h*为指导值，在特殊场合，如穿透平焊，该尺寸可能不同。
2、L 1焊后长度设计值。
16 16.5 17 23.5 27 1719 19.5 20 27 31.5 1822 23 23.5 30 36.5 18.525 26 26.5 38 41.5 222)表面质量焊接瓷环不得有露水和雨水痕迹。
三、施工准备1 技术准备1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和GB50205标准规定。
2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书，做好施工技术交底。
2 材料准备根据设计要求，选用合格的栓钉。
根据焊钉的安装位置按下述要求使用配套瓷环：1 若直接在压型钢板上安装栓钉，应使用穿透型（B2型）的配套瓷环。
2 若直接在钢梁钢柱上安装栓钉，应使用普通型（B1型）的配套瓷环。
3 机具准备1 熔焊栓钉机专用设备。
使用设备必须是焊接工艺评定试件制作的设备，且工艺评定结果合格。
2 角向磨光机。
配合施工的工具，用于安装栓钉时去处钢梁上的非导电型油漆。
3 焊机（交流、直流均可）。
熔焊时必须配套安排中型焊机用于栓钉补焊。
4 烘箱或其它烘烤设备。
必要时用于栓钉和配套使用瓷环的烘烤除湿。
4 作业条件1 钢结构构件表面熔焊部位，不允许有油漆、锈、水、油污及其它影响焊缝质量的污渍。
2 作业场地空气环境相对湿度不大于85％。
四、施工工艺1 工艺流程栓钉焊接施工工艺流程见图图8.3.1 栓钉焊接工艺流程图2 工艺细则 1 划线定位1) 工具：钢板尺、划针、样冲、榔头。
2） 操作：用钢板尺和划针，按设计要求的位置和间距，在构件上划出栓钉的位置并在栓钉位置处打上样冲眼。
3) 要求：符合工程设计要求，位置允许偏差±1mm 。
2 清理焊接区域1) 工具：角磨机、钢丝刷。
2) 操作：用角磨机将构件施焊部位的涂层打磨干净，并用钢丝刷清扫铁屑残渣。
3) 要求：焊接钢构件表面不允许有油漆、其它涂层、水、油脂及其它影响焊缝质量的污渍存在。
3 试焊1 机具：熔焊栓钉机及配套的工装是植钉枪。
2 操作1) 植钉枪的操作： 植钉枪的操作如图所示。
划线定位 清理焊接区域试焊弯曲30°检验不合格合格不合格合格正式焊接调整焊接参数弯曲15°检验验收修补栓钉枪的操作图3）要求：每项工程的每种规格栓钉在正式施焊前，必须试焊一个焊钉，用榔头敲击（或使用套管压）使栓钉弯曲30°，进行弯曲试验，检查是否满足质量要求；若不能满足要求，则应修改施工工艺,调整工艺参数再试，直到满足要求为止。
使用套管进行试验时，套管下端距离焊肉上端的距离不得小于1d。
4 焊接1 操作1) 栓钉枪的操作：。
2) 熔焊操作过程:（1）焊接准备将栓钉放在焊枪的夹持装置中，把相应直径的保护瓷环置于母材上，把栓钉插入瓷环内并与母材接触，如图所示。
焊接准备（焊钉端部与母材接触）（2）引弧按动电源开关，栓钉自动提升，激发电弧，如图所示。
引弧（按动开关，引导焊钉产生引导电弧）（3）焊接焊接电流增大，使栓钉端部和母材局部表面熔化，如图所示。
焊接（强电流使焊钉端与一部分母材熔化）（4）加压设定的电弧燃烧时间达到后，将栓钉自动压入母材，如图所示。
5）断电切断电源，熔化金属凝固，并使焊枪保持不动，如图所示。
（6）冷却让焊缝冷却，栓钉端部表面形成均匀的环状焊缝余高，然后敲碎并清除瓷环，焊接完成，如图所示。
3 要求1）每班焊接完成的栓钉均要从中抽取两个焊钉，用榔头敲击（或使用套管压）使栓钉弯曲30°，进行弯曲试验，检查是否合格，否则应修改施工工艺，调整焊接参数。
使用套管进行试验时，套管下端距离焊肉上端的距离不得小于1d。
2）焊接过程中如果有不饱满或者经过修补的栓钉，每个栓钉均应作弯曲15°试验。
榔头敲击方向应从焊缝不饱满的一侧进行。
d)试验样品的处理经弯曲试验的栓钉，如果合格可保留弯曲状态；如果不合格可以修补或在该焊钉近处重新补焊一个栓钉。
5 焊接工艺参数焊接电压、电流、及时间（栓钉枪提起和插下）等参数，受设备和栓钉的影响较大，按下表根据所使用的熔焊栓钉机使用说明和焊接工艺评定来确定。
焊钉焊接电压、电流、时间焊钉直径（mm）电压(V) 电流(A)时间(s)备注10 65(空载) 495～605 0.4013 65(空载) 945～1155 0.6016 65(空载) 1215～1485 0.7019 65(空载) 1494～1826 0.9022 65(空载) 1710～2090 1.1025 65(空载) 1980～2420 1.30四、安全环保1 焊接操作工人应佩戴防护眼罩，穿防护服。
2 单独进行施工电源布设。
3 熔焊栓钉机和栓钉枪要接地可靠。
4 焊接时防止飞溅的熔渣引起火灾。
五、质量检验1材料检验1 主控项目1) 焊钉和焊接瓷环的材质、品种、规格、性能等应符合GB10433规定和设计要求。
检查数量：全数检查。
检验方法：检查栓钉和焊接瓷环的质量合格证明文件、中文标志及检验报告等。
2)重要钢结构采用的栓钉应抽样进行机械性能复验，复验结果应符合设计要求。
抽样规则：相同材质、同一生产厂家、相同工艺生产的不同规格尺寸的栓钉，可以按数量在每2万棵及其以下，组成一个检验批，只抽取其中一种栓钉做一组机械性能复验。
检验方法：检查复验报告。
2一般项目1) 栓钉和焊接瓷环的规格、尺寸及偏差应符合GB/T10433规定。
检查数量：按量抽查1％，且不少于10套。
检验方法：用钢尺和游标卡尺测量。
2 焊钉焊接检验1 主控项目1) 施工单位对其采用的栓钉和钢材焊接应进行焊接工艺评定，其结果应符合设计要求和GB50205、JGJ81标准规定。
瓷环应按其产品说明书进行烘焙。
检查数量：全数检查。
检验方法：检查焊接工艺评定报告和烘焙记录。
2) 栓钉焊接后应进行弯曲试验，其焊缝和热影响区不应有肉眼可见的裂纹。
检查数量：每批同类构件抽查10％，且不应少于10件；被抽查构件中，每件检查焊钉数量的1％，但不应少于1个。
检查方法：用榔头敲击（或使用套管压）使栓钉弯曲30°后用角尺检查和观察检查。
使用套管进行试验时，套管下端距离焊肉上端的距离不得小于1d。
样品处理：经弯曲试验合格的焊钉，仍保持弯曲状态交货或转序。
2 一般项目焊缝无气孔、无夹渣，焊脚应均匀；如果存在下列情况之一，应用手工电弧焊进行修补：1) 焊脚立面的未熔合或不足360°;2) 焊缝高度≤1mm;3) 焊缝宽度≤0.5mm;4) 焊缝咬肉深度≥0.5mm。
检查数量：按总栓钉数量抽查1％，且不应少于10个。
检验方法：用焊接检验尺和观察检查。
六、质量记录１图纸会审、设计变更、洽商记录；２原材料出厂合格证书及进场检（试）验报告；３施工试验报告及见证检测报告；４隐蔽工程验收记录；５施工记录；６验收批质量验收记录；７分项工程质量验收记录；。
