施工图交底作业指引
施工技术交底的正确步骤和流程
施工技术交底的正确步骤和流程施工技术交底是工程施工过程中非常重要的一环，它是施工单位向施工人员传达工程技术要求、施工方法和安全注意事项的过程。
正确的施工技术交底可以确保施工人员对工程任务有清晰的认识，提高施工质量和效率，减少事故发生的概率。
本文将介绍施工技术交底的正确步骤和流程。
第一步：准备工作在进行施工技术交底之前，施工单位需要做一些准备工作。
首先，要准备好相关的施工图纸、技术规范和施工方案等文件资料。
其次，要对施工任务进行细致的分析和研究，明确施工过程中可能遇到的问题和风险。
最后，要准备好交底所需的工具和设备，确保交底过程的顺利进行。
第二步：交底内容的准备在进行施工技术交底之前，施工单位需要对交底内容进行充分准备。
交底内容应包括工程的基本情况、施工方法、施工顺序、安全注意事项等。
同时，还要根据不同的施工环节和工种，制定相应的交底内容。
例如，对于高空作业人员，要重点强调安全防护措施和操作规范；对于机械操作人员，要重点强调设备的操作步骤和维护要求。
第三步：交底方式的选择施工技术交底可以采用多种方式进行，如口头交底、书面交底、演示交底等。
在选择交底方式时，需要根据工程的特点和施工人员的实际情况进行合理的安排。
口头交底适用于简单的施工环节，可以直接面对面地进行交流；书面交底适用于较为复杂的施工环节，可以通过文字来传达技术要求；演示交底适用于需要操作演示的施工环节，可以通过实际操作来传达技术要求。
第四步：交底过程的实施在进行施工技术交底时，施工单位需要注意以下几点。
首先，要确保交底过程的时间和地点合适，避免干扰施工人员的正常工作。
其次，要采用简明扼要的语言，将技术要求清晰地传达给施工人员。
同时，要注重交流和互动，鼓励施工人员提问和发表意见。
最后，要及时记录和整理交底内容，以备后续参考和查阅。
第五步：交底效果的评估施工技术交底之后，施工单位需要对交底效果进行评估。
评估的内容包括施工人员对技术要求的理解程度、施工过程中的操作规范和安全措施的执行情况等。

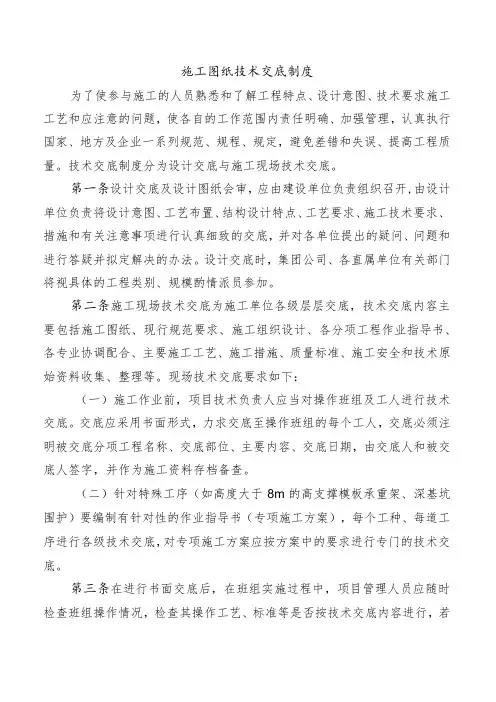

施工图纸技术交底制度
施工图纸技术交底制度为了使参与施工的人员熟悉和了解工程特点、设计意图、技术要求施工工艺和应注意的问题，使各自的工作范围内责任明确、加强管理，认真执行国家、地方及企业一系列规范、规程、规定，避免差错和失误、提高工程质量。
技术交底制度分为设计交底与施工现场技术交底。
第一条设计交底及设计图纸会审，应由建设单位负责组织召开,由设计单位负责将设计意图、工艺布置、结构设计特点、工艺要求、施工技术要求、措施和有关注意事项进行认真细致的交底，并对各单位提出的疑问、问题和进行答疑并拟定解决的办法。
设计交底时，集团公司、各直属单位有关部门将视具体的工程类别、规模酌情派员参加。
第二条施工现场技术交底为施工单位各级层层交底，技术交底内容主要包括施工图纸、现行规范要求、施工组织设计、各分项工程作业指导书、各专业协调配合、主要施工工艺、施工措施、质量标准、施工安全和技术原始资料收集、整理等。
现场技术交底要求如下：（一）施工作业前，项目技术负责人应当对操作班组及工人进行技术交底。
交底应采用书面形式，力求交底至操作班组的每个工人，交底必须注明被交底分项工程名称、交底部位、主要内容、交底日期，由交底人和被交底人签字，并作为施工资料存档备查。
（二）针对特殊工序（如高度大于8m的高支撑模板承重架、深基坑围护）要编制有针对性的作业指导书（专项施工方案），每个工种、每道工序进行各级技术交底，对专项施工方案应按方案中的要求进行专门的技术交底。
第三条在进行书面交底后，在班组实施过程中，项目管理人员应随时检查班组操作情况，检查其操作工艺、标准等是否按技术交底内容进行，若有违反应及时予以纠正，必要时进行现场交底或示范。
第四条集团公司各项目应建立健全有关管理制度，未经技术交底的分部分项工程不得任意施工，如发现有类似情况应给予相应的经济处罚。
施工技术交底的使用方法与步骤
施工技术交底的使用方法与步骤施工技术交底是在建筑工程施工过程中非常重要的一环。
它是指施工单位将设计单位提供的施工图纸、施工规范以及其他相关文件资料进行解读和讲解的过程。
通过施工技术交底，施工人员能够更好地理解工程设计意图，掌握施工方法和要求，提高施工质量和效率。
本文将介绍施工技术交底的使用方法与步骤。
首先，施工技术交底的使用方法需要注意以下几点。
首先，施工单位应该提前准备好相关的施工图纸和规范文件，并对其进行仔细研读。
其次，施工单位需要组织专业人员进行技术交底，确保信息的准确传达。
同时，施工人员应该积极参与交底过程，提出问题并进行讨论。
最后，施工单位还要及时记录和归档技术交底的内容，以备后续参考。
接下来，我们来看一下施工技术交底的具体步骤。
首先，施工单位应该组织相关人员进行施工图纸的解读。
在解读过程中，要注意对图纸中的各项内容进行逐一分析，并确定施工的具体方法和要求。
其次，施工单位要对施工规范进行解读和讲解。
规范文件通常包括施工工艺、质量要求、安全措施等内容，施工人员需要全面了解并掌握这些要求。
然后，施工单位应该对施工过程中可能出现的问题进行讨论和解答。
这些问题可能涉及到施工方法、材料选择、工期安排等方面，需要通过专业人员的讲解来解决。
最后，施工单位要对技术交底的内容进行总结和归档。
这样可以方便后续的查阅和参考，同时也有利于施工单位对施工质量的控制和管理。
除了以上的使用方法和步骤外，施工技术交底还需要注意一些细节。
首先，交底过程中要确保信息的准确传达。
施工人员应该清晰地表达自己的观点和理解，同时也要仔细倾听设计单位的解读和要求。
其次，交底过程中要注重沟通和协作。
施工人员可以通过提问和讨论的方式，与设计单位进行深入交流，以达到更好的理解和合作。
最后，施工单位要及时记录和归档技术交底的内容。
这样可以方便后续的查阅和参考，同时也有利于施工单位对施工质量的控制和管理。
综上所述，施工技术交底在建筑工程施工过程中起着重要的作用。
项目施工图交底作业指引
施工图交底作业指引编制日期审核日期批准日期修订记录1、指引概况2、工作程序2.1施工图管理与发放2.1.1城市公司项目部在收到总部工程技术部提供的施工图后，在监理、施工单位进场时，负责将施工图发放给监理单位、施工单位。
2.1.2施工图发放后的其它设计文件（补充图、通知、变更等），城市公司项目部在收到这些文件后，送达监理单位与施工单位及公司各相关部门。
2.2设计交底2.2.1施工图发放后，总部工程技术部应组织城市公司项目部、城市公司成本合约部、城市公司工程技术部、总部成本合约部、设计单位、监理单位、施工单位相关工程师进行设计交底。
设计单位进行设计交底时，须对图纸的设计意图、工程质量要求向相关部门做出明确交底，详细说明设计意图、工艺流程、建筑结构选型、水电设计方案、标准构件采用、建筑设备材料选用要求、施工步骤、施工方法等。
2.2.2若施工图中大量采用了“新技术、新工艺、新材料、新设备（四新）”及复杂结构工程技术，由总部工程技术部请示总部总工程师是否召开设计交底会。
若需召开，在施工单位、监理单位签收施工图后，由总部工程技术部组织，设计单位向城市公司项目部、城市公司成本合约部、城市公司工程技术部、总部成本合约部、施工单位、监理单位进行设计说明。
说明的重点是对“四新”和复杂结构技术设计思路，难点作全面介绍，其目的是引导施工单位对施工图全面深入地理解和便于读图。
2.3施工单位与监理单位阅读施工图2.3.1城市公司项目部在设计交底会上应强调监理单位、施工单位在规定时间内读图。
要求监理单位及施工单位在规定时间内，完成对施工图的读图与审查，读图和审查按照以下要求进行：1）从施工角度审查施工图及说明是否清晰，是否存在错、漏、空、缺、不足、不当，深度不够，表述不清，易生歧义等情况；大样图是否齐全、完整、清楚、明确；尺寸、标高、坐标等空间标注是否齐全和正确无误等；2）各专业各系统及局部细部的施工可行性，设计技术要求与现有施工技术的适应性；3）施工图各专业各系统的设计深度及细部，是否满足施工及施工连续性要求，各专业之间是否相符，有无矛盾和冲突之处；4）在满足设计意图条件下，是否还有更经济合理，更简易可行的方式方法，提供专业性的意见。
施工图交底作业指引
施工图交底作业指引编制日期审核日期批准日期修订记录1、指引概况2、工作程序2.1准备工作2.1.1施工图必须完整，且经审图机构审图合格；2.1.2全部图纸须至少提前5个工作日移交监理单位和施工单位，使其有合理的阅图时间；2.1.3研发设计部应当首先在部门内部组织内审，把各专业图纸中的相互配合差错及不合理、不明确、不经济或与原审定的扩初设计有异的地方已详尽摘录汇总；2.1.4研发设计部经理将现场交底内容事先与研发设计分管副总进行沟通，确定了甲方在交底会议上的发言内容；2.1.5项目部/工程部（项目公司）向各参会单位发出会议通知，且各参会单位均已准备就绪。
2.2施工图交底的工作要求2.2.1图纸会审和技术交底是工程施工前的两项重要准备工作，项目部/工程部（项目公司）必须予以特别的重视，项目部/工程部（项目公司）应组织施工图交底工作，监理单位、施工单位、设计院应参加，工程管理部负责对项目部/工程部（项目公司）交底工作情况进行检查。
2.2.2图纸会审应在技术交底后进行。
2.3技术交底2.3.1技术交底包括项目部/工程部（项目公司）组织设计单位向施工单位的交底和监理单位组织的施工单位内部的层层交底。
前者叫设计交底，后者叫技术交底；2.3.2设计交底由项目部/工程部（项目公司）组织设计单位向施工单位就图纸的设计意图、工程技术与质量要求等作出明确的说明，研发设计部协助组织；2.3.3技术交底由监理单位组织施工单位进行，项目部/工程部（项目公司）负责对技术交底的实施进行督促、检查。
技术交底要求层层进行，一直落实到施工工长及班组长，交底后将施工单位技术负责人签署的技术交底文件交栋号负责人，作为指导施工的技术依据。
2.4图纸会审会议的议程2.4.1出席对象1)甲方：●现场专业工程师、项目部/工程部（项目公司）经理、（项目部分管副总/项目公司负责人根据需要参加）；●专业设计师、研发设计部经理、（研发设计分管副总根据需要参加）；●工程管理部经理或相关人员（异地项目根据需要参加）；2)设计方：设计总负责人、各专业设计师；3)施工方：总包单位的技术主管部门负责人、现场施工队技术负责人、各专业施工员；4)监理方：总监理师、现场各专业的监理师（监理员）；2.4.2会议议程1)项目部/工程部（项目公司）经理主持会议，由设计方针对会议中出现的问题指定专业设计师解答；2)由设计院设计总负责人介绍工程设计意图和工程概况，由设计院各专业设计师介绍本专业的主要设计特点；设计单位进行技术交底时，须对图纸的设计意图、工程质量要求向施工单位做出明确交底，详细说明设计意图、工艺流程、建筑结构选型、水电设计方案、标准构件采用、建筑设备材料选用要求、施工步骤、施工方法等；3)分专业召开专业会审会议，甲方人员按事先分工安排，出席各专业会审会议，确定记录人员，按标准格式作好记录，代表甲方发表会审意见。

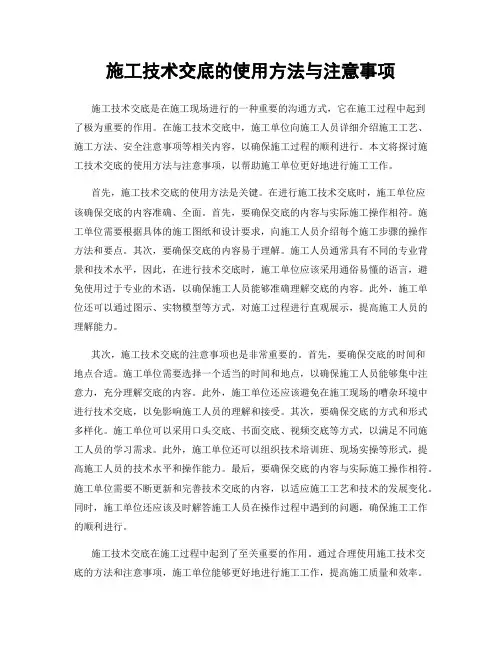

施工技术交底的使用方法与注意事项
施工技术交底的使用方法与注意事项施工技术交底是在施工现场进行的一种重要的沟通方式，它在施工过程中起到了极为重要的作用。
在施工技术交底中，施工单位向施工人员详细介绍施工工艺、施工方法、安全注意事项等相关内容，以确保施工过程的顺利进行。
本文将探讨施工技术交底的使用方法与注意事项，以帮助施工单位更好地进行施工工作。
首先，施工技术交底的使用方法是关键。
在进行施工技术交底时，施工单位应该确保交底的内容准确、全面。
首先，要确保交底的内容与实际施工操作相符。
施工单位需要根据具体的施工图纸和设计要求，向施工人员介绍每个施工步骤的操作方法和要点。
其次，要确保交底的内容易于理解。
施工人员通常具有不同的专业背景和技术水平，因此，在进行技术交底时，施工单位应该采用通俗易懂的语言，避免使用过于专业的术语，以确保施工人员能够准确理解交底的内容。
此外，施工单位还可以通过图示、实物模型等方式，对施工过程进行直观展示，提高施工人员的理解能力。
其次，施工技术交底的注意事项也是非常重要的。
首先，要确保交底的时间和地点合适。
施工单位需要选择一个适当的时间和地点，以确保施工人员能够集中注意力，充分理解交底的内容。
此外，施工单位还应该避免在施工现场的嘈杂环境中进行技术交底，以免影响施工人员的理解和接受。
其次，要确保交底的方式和形式多样化。
施工单位可以采用口头交底、书面交底、视频交底等方式，以满足不同施工人员的学习需求。
此外，施工单位还可以组织技术培训班、现场实操等形式，提高施工人员的技术水平和操作能力。
最后，要确保交底的内容与实际施工操作相符。
施工单位需要不断更新和完善技术交底的内容，以适应施工工艺和技术的发展变化。
同时，施工单位还应该及时解答施工人员在操作过程中遇到的问题，确保施工工作的顺利进行。
施工技术交底在施工过程中起到了至关重要的作用。
通过合理使用施工技术交底的方法和注意事项，施工单位能够更好地进行施工工作，提高施工质量和效率。
因此，施工单位应该重视施工技术交底的工作，不断完善和提升交底的质量和效果。
住宅项目工程各专业施工图应交底内容要点及指引(图纸会审)
建筑专业施工图交底内容一、项目概况1、项目位置情况，项目指标（包含用地面积，建筑总面积，建筑层数、层高、总高度、绿地率等）。
二、图纸内容及图纸编排1、内容包括：建筑设计总说明，建筑构造用料做法表，建筑防水设计说明及构造，总平面图，地下室各层平面，地下室顶板平面图，地面以上各层平面图，各立、剖面图，核心筒、楼梯、电梯大样图，厨房、卫生间大样，外墙墙身节点大样图，门窗大样图，建筑节能设计说明专篇等。
2、图纸编排：建筑施工图专业代号为A，图纸目录编号为A-01、A-02…,图纸编号为A-1、A-2…。
如项目复杂需要增加子项，图纸目录编号为A-1-01、A-1-02…,图纸编号为A-1-1、A-1-2…。
该项目共分为多少个子项，每个子项对应的内容，是否有通用图，如有通用图如何使用。
项目替换修改图，替换图图纸编号为A-1a，同时在图中会注明A-1图作废。
如有修改通知，修改通知图纸目录编号为A-R01、A-R02…，修改通知图纸编号为A-R1、A-R2…。
三、图纸中需说明的问题1、各图中均有备注说明，在看图纸的必须同时查看备注说明。
备注说明中特别需要注意部分，如开洞、预埋等。
如备注说明与建筑总说明或构造做法说明有矛盾时必须联系设计确定。
2、建筑设计总说明中有项目的设计依据、选用规范、项目概况、设计总则、各部位的做法要求（含墙体工程、外部装修、室内装修、楼地面、屋面、门窗、幕墙工程、建筑防火设计、建筑无障碍设计、电梯选型参数、室内环境控制及其他需要说明的内容）。
此部分内容非常重要，一定要仔细查看，有些内容只在此总说明里有，图纸中未说明，以免在施工过程中遗漏。
3、建筑构造用料做法表包含了各部位的具体构造做法（屋面，顶棚，内墙面，楼、地面，外墙面，地下室，水池等）。
4、总平面图，注意坐标选用、各栋单体定位坐标等。
5、地下室、设备夹层或设备转换层由于设备管线比较复杂、密集，施工时注意会同各工种设备专业图纸做好管线预埋、管线平衡。
施工图纸交底流程
施工图纸交底流程施工图纸交底是在施工现场，承包商向施工团队或工人详细讲解施工图纸的内容和要求的过程。
通过施工图纸交底可以确保工程施工遵守设计要求，提高施工效率和质量，减少施工纠纷的发生。
本文将介绍施工图纸交底的流程。
一、准备交底材料在进行施工图纸交底前，承包商需要准备好相关的交底材料。
首先，需要准备施工图纸的纸质副本或电子版。
其次，还需要准备相关的技术标准、操作规范、施工要点等文件。
这些文件可以在交底中作为参考资料，帮助工人更好地理解施工图纸要求。
二、确定交底对象施工图纸交底的对象一般为现场的工人或施工负责人。
在确定交底对象时，需要考虑其工作经验和专业知识。
对于经验丰富的工人，可以直接进行交底；对于新手或不熟悉施工图纸的工人，需要更加耐心和详细地解释。
三、组织交底会议交底会议是进行施工图纸交底的重要环节。
在交底会议前，承包商应提前通知参与人员，确定时间和地点。
交底会议上，承包商需要以简明扼要的方式讲解施工图纸的内容和要求。
可以采用图例、示意图、实物展示等方式辅助讲解，以便更好地帮助工人理解。
四、讲解图纸内容和要求在交底过程中，承包商需要详细讲解施工图纸的内容和要求。
首先，要介绍图纸上的各种符号和标记的含义。
然后，逐步讲解各个施工部位的要求、技术规范和施工顺序。
同时，需要强调安全注意事项和质量要求，确保工人清楚了解并能正确执行。
五、解答问题和澄清疑惑在讲解过程中，工人可能会有疑问或不清楚的地方，承包商需要及时解答并澄清疑惑。
可以提前预判可能出现的问题，并做好解答的准备。
如果无法立即回答，承包商应承诺尽快给予答复，并确保问题得到解决。
六、签字确认交底结束后，应要求参与人员签字确认。
签字确认可以表明工人已经理解了施工图纸的内容和要求，并愿意按照要求执行。
签字确认有助于防止工人后续施工过程中出现违规操作，加强对施工质量的控制。
七、记录和归档交底会议结束后，承包商需要对交底过程进行记录和归档。
记录可以包括交底会议的时间、地点、参与人员和内容要点等信息。
