沥青混凝土再生剂
沥青路面冷再生稳定剂的选择探析
沥青路面冷再生稳定剂的选择探析摘要：沥青路面冷再生技术因其优越性，应用广泛，社会经济效益兼备。
施工单位要结合实际工程情况，对该工艺、技术进行灵活运用，优化整体工程质量。
文章简要介绍沥青路面冷再生技术，依据实际工程情况，对沥青路面冷再生稳定剂进行优选，对比不同稳定剂状态下的三种沥青路面冷再生技术，优选最佳工程实施方案。
关键词：沥青路面；冷再生技术；乳化沥青；泡沫沥青前言高速公路或国省道大修或中修期间，很多沥青混合料被翻挖、铣刨出来，一旦废弃，不仅污染周边环境，还会对材料、资源等产生严重浪费。
如果全部采用全新的施工材料，将大大增加筑路材料用量，很容易对生态环境产生严重破坏。
依据实际工程情况，加大沥青路面再生技术研究力度，并对该技术加以应用，使沥青路面施工质量达标，节约各类工程用料及施工原材料等。
1.沥青路面冷再生技术概述相较于以往沥青路面施工技术，该工艺简便、环保、经济，应用过程简单，减少了不必要的材料及成本浪费。
近年，该技术在道路工程施工中备受青睐。
其主要采用破碎加工方式，处理旧沥青混凝土路面材料时，搭配使用新骨料、泡沫沥青、添加剂等，通过铣刨、破碎、拌和、摊铺、成型等一系列工艺，使沥青路面生成新的结构层。
旧沥青混合料经再生之后，在公路等级已知的情况下，可被用作路面基层、底基层，甚至半刚性基层材料等。
冷再生技术旧沥青材料自身性能恢复并无太大关系。
冷再生工艺与常规状态下的沥青混合料并无太大差别。
仅需在原有工艺基础上，铣刨、破碎旧路面即可。
如图1所示，沥青路面铣刨情况。
相较于热再生技术，它的优势如下：施工工艺简单，采用连续式拌合机即可进行拌和施工，无需进行加热操作；现场回收利用旧路面材料，新砂石、沥青等用量少。
拌和过程中，不需要加热集料、乳化沥青，可节约燃油；依托沥青路面冷再生技术，大量利用旧料，减少新材料开采量的同时，也不会出现旧料大量堆积问题，环保性好；因此，该技术工期短，施工过程简单，工作效率非常高，社会效益和经济效益兼具[1]。
城镇道路沥青路面再生剂技术要求与选择[工程类精品文档]
![城镇道路沥青路面再生剂技术要求与选择[工程类精品文档]](https://img.taocdn.com/s3/m/21ad9c0f6c175f0e7cd1373b.png)

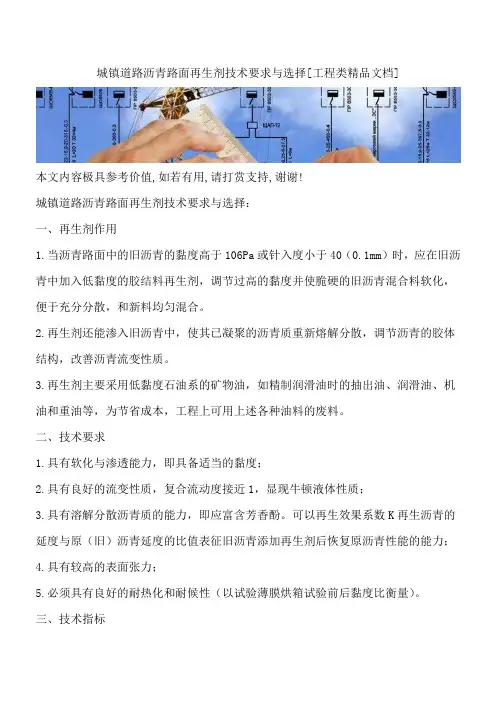

城镇道路沥青路面再生剂技术要求与选择[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!城镇道路沥青路面再生剂技术要求与选择：一、再生剂作用1.当沥青路面中的旧沥青的黏度高于106Pa或针入度小于40（0.1mm）时，应在旧沥青中加入低黏度的胶结料再生剂，调节过高的黏度并使脆硬的旧沥青混合料软化，便于充分分散，和新料均匀混合。
2.再生剂还能渗入旧沥青中，使其已凝聚的沥青质重新熔解分散，调节沥青的胶体结构，改善沥青流变性质。
3.再生剂主要采用低黏度石油系的矿物油，如精制润滑油时的抽出油、润滑油、机油和重油等，为节省成本，工程上可用上述各种油料的废料。
二、技术要求1.具有软化与渗透能力，即具备适当的黏度；2.具有良好的流变性质，复合流动度接近1，显现牛顿液体性质；3.具有溶解分散沥青质的能力，即应富含芳香酚。
可以再生效果系数K再生沥青的延度与原（旧）沥青延度的比值表征旧沥青添加再生剂后恢复原沥青性能的能力；4.具有较高的表面张力；5.必须具有良好的耐热化和耐候性（以试验薄膜烘箱试验前后黏度比衡量）。
三、技术指标1.根据我国目前研究成果，再生剂的推荐是：25℃，黏度：0.01～20Pa，25℃复合流动度＞0.90，芳香酚含量＞30%，25℃表面张力＞36乘以10-3N/m；薄膜烘箱试验黏度比（η后/η前）＜3.2.日本的再生剂质量标准还要求：不含有毒物质；根据施工性能和旧料物理性能恢复的能力确定60℃黏度；应有足够高的闪点（施工安全性）；规定了薄膜烘箱试验后的黏度比和质量变化（保证再生路面的耐久性）。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
再生胶软化剂沥青
再生胶软化剂沥青
再生胶软化剂沥青是一种无溶剂的新型涂料，它是利用再生胶对沥青进行改性，并添加适当的表面活性剂制成水分散体，再与乳化沥青混合配置而成。
这种涂料具有可冷操作、施工简单、工效高、成膜快、适应湿面基层、维修容易和质量小的特点，适用于轻型层面。
沥青经再生胶改性后内聚力明显增大，强度提高，而且涂料的耐热性和耐磨性提高，施工成本降低。
配方中无有机溶剂，使涂料无味、无毒，减少了对环境的污染，是当前新型防水材料的发展方向。
如果你对再生胶软化剂沥青有其他疑问，可以继续向我提问。
沥青再生剂的再生性能改善与评价
第50卷第4期2021年4月应用化工Applied Chemical IndustryVol.50No.4Apr.2021沥青再生剂的再生性能改善与评价曹雪娟李志豪2,张艳红"％,李宇轩刘望坤6(1.重庆交通大学材料科学与工程学院，重庆400074；2.重庆交通大学土木工程学院，重庆400074；3.中国公路工程咨询集团有限公司，北京100089；4.中国交建公路路面养护技术研发中心，北京100083；5.公路建设与养护技术、材料及装备交通运输行业研发中心，北京100083;6.中国市政工程西南设计研究总院有限公司，四川成都610081)摘要:针对沥青再生剂再生能力不足的问题，研究通过降黏剂改善再生剂再生能力,并对掺加降黏剂的再生剂进行使用性能评价。
首先通过旋转薄膜老化实验，从5种降黏剂中优选出一种植物油基降黏剂。
之后通过针入度指标确定了再生剂的最佳掺量为4.5%。
最后通过再生沥青胶结料和混合料实验分析了再生沥青混合料的路用性能。
研究表明，掺加D降黏剂后的再生剂可有效改善老化沥青的低温抗裂性能，高温抗车辙性能也可满足规范要求。
关键词:沥青;再生剂;降黏剂;路用性能中图分类号:TQ536；TQ524；U414文献标识码:A文章编号：1671-3206(2021)04-0896-04The improvement and evaluation ofregeneration for asphalt rejuvenatorCAO Xue-juan,LI Zhi-hao',ZHANG Yan-hong'4'5,LI Yu-xuan'4'5,LIU Wang-kun^ (1.School of Materials Science and Engineering,Chongqing Jiaotong University,Chongqing400074,China;2.School of Civil Engineering,Chongqing Jiaotong University,Chongqing400074,China;3.China Highway Engineering Consultant Corporation, Beijing100089,China；4.Research and Development Center on Pavement Maintenance,Beijing100083,China；5.Highway Construction and Maintenance Technology,Materials and Equipment Transportation Industry R&D Center,Beijing100083, China；6.China Municipal Engineering Southwest Design and Research Institute Corporation,Chengdu610081,China)Abstract:Due to the problem of insufficient regeneration ability of regenerant,this paper studied how to improve the regeneration ability of regenerant by using viscosity reductant,and evaluated the performance of regenerant mixed with viscosity reductant.Firstly,plant oil-based viscosity reducer was selected from five viscosity reducer through RTFOT.After that,the optimum dosage of regenerated agent was determined to be4.5%according to the index of penetration.Finally,the road performance of reclaimed asphalt mixture is analyzed through the experiments of reclaimed asphalt binder and mixture.The results show that the regenerated agent with D viscosity reductant can effectively improve the low temperature cracking resistance of aged asphalt,and the high temperature rutting resistance can also meet the requirements of the specification.Key words:asphalt；rejuvenator；viscosity reductant；paving performance在旧沥青混合料的再生过程中,使用沥青再生剂可以使其具有更好的经济效益和环境效益⑴O 曹荣吉等囱发现再生剂的掺加可使再生沥青混合料体系更加均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目次（征求意见稿）2020年
前言 ................................................................. 错误!未定义书签。
1 范围 (2)
2 规范性引用文件 (2)
3 术语和定义 (2)
4 要求 (3)
5 试验方法 (3)
6 检验规则 (4)
7 包装、运输和贮存 (5)
沥青混凝土再生剂
1 范围
本标准规定了沥青混凝土再生剂的术语和定义、要求、试验方法、检验规则、包装、运输和贮存等。
本标准适用于市政道路及各等级公路沥青路面厂拌热再生和就地热再生时，为改善再生沥青混合料路用性能而掺用的再生剂。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTG E20 公路工程沥青及沥青混合料试验规程
JTG F40 公路沥青路面施工技术规范
3 术语和定义
3.1再生剂Rejuvenator
掺加到再生沥青混凝土中用于恢复老化沥青性能的添加剂，通常用以提高沥青混合料的水稳定性、疲劳性能和低温开裂性能。
3.2再生剂掺量Rejuvenator dosage
再生剂占老化沥青（不含再生剂）的质量百分率，以百分比（%）计。
3.3基准沥青Reference asphalt
性能指标符合JTG F40要求的70号(A)基质沥青。
3.4老化沥青Aged asphalt
依照本标准规定的试验条件由基准沥青制备得到的受检沥青。
3.5再生沥青Rejuvenated asphalt
老化沥青与一定比例再生剂均匀混合后的沥青。
3.6再生沥青针入度比Penetration ratio of rejuvenated asphalt
再生沥青针入度与老化沥青针入度之比，以百分比（%）计。
3.715℃延度增值15℃ductility increasement
再生沥青15℃延度与老化沥青15℃延度之差。
4 要求
4.1再生剂性能指标
沥青混凝土再生剂性能应符合表1的规定。
表1沥青混凝土再生剂要求
5 试验方法
5.1再生剂性能指标
60℃黏度测试应符合JTG E20中T 0619的规定。
闪点测试应符合JTG E20中T 0611的规定。
饱和分含量测试应符合JTG E20中T 0618的规定。
薄膜烘箱试验黏度比和质量变化测试应符合JTG E20中T 0609的规定。
5.2老化沥青制备
参照JTG E20中T 0609的规定，将基准沥青在烘箱中加热15h后制得老化沥青。
若老化沥青检测后针入度不大于40，可用于再生剂性能测试；若老化沥青检测后针入度大于40，需在本标准规定的加热条件下继续老化，直至老化沥青针入度不大于40方可用于再生剂性能测试。
5.3再生剂掺量
再生剂掺量由生产厂家指定。
5.4再生沥青性能指标
针入度测试应符合JTG E20中T 0605的规定。
延度测试应符合JTG E20中T 0604的规定。
再生沥青针入度比按式（1）计算。
×100（1）
K P=P2
P1
式中：K P——再生沥青针入度比（%）；
P1——老化沥青针入度（0.1mm）；
P2——再生沥青针入度（0.1mm）。
再生沥青15℃延度增值按式（2）计算。
∆D=D2−D1（2）式中：△D——再生沥青15℃延度增加值（cm）；
D1——老化沥青15℃延度（cm）；
D2——再生沥青15℃延度（cm）。
6 检验规则
6.1检验分类
检验分为出厂检验和型式检验两种。
沥青混凝土再生剂应进行出厂检验，检验合格后方可出厂。
6.2出厂检验
6.2.1 取样及编号
a)试样应由买方选择在交货前或交货时在工厂或仓库取样。
b)生产厂应将产品分批编号，每20t为一批量编号，不足20t时按一个批量计。
每一编
号取一个样，取样量不少于10kg。
c)如果沥青混凝土再生剂在混合罐或槽中，则刚开始灌装时，从罐中取样约三分之一，
灌装至一半时，取样约三分之一，另外三分之一在灌装结束时取样。
如果沥青混凝
土再生剂已装入容器中，取样的容器数量是整批容器数的立方根后取较大的整数。
6.2.2 试样及留样
每一编号取得的试样应充分混匀，分为两等份，一份按本标准表1项目进行试验，另一份密封半年，以备有疑问时提交国家指定的检验机构进行复验或仲裁。
取样容器应及时密封，严禁泄露、替换或稀释。
6.2.3 检验项目
检验项目包括再生剂的60℃黏度、闪点、薄膜烘箱试验前后黏度比和质量变化，性能指标应符合本标准表1的规定。
出厂检验试验方法应符合本标准5的规定。
6.3型式检验
有下列情况之一时，应进行型式检验：
a) 新产品或老产品转厂生产的试制定型鉴定；
b) 正式生产后，如材料、工艺有较大改变，可能影响产品性能时；
c) 正常生产时，一年至少进行一次检验；
d) 产品长期停产后，恢复生产时；
e) 出厂检验结果与上次型式检验有较大差异时；
f) 国家质量监督机构提出进行型式检验要求时。
型式检验项目包括再生剂的60℃黏度、闪点、饱和分含量、薄膜烘箱试验前后黏度比和质量变化，以及再生沥青针入度比和15℃延度增值。
性能指标应符合本标准表1的规定。
型式检验试验方法应符合本标准第5章的规定，检验批次应符合本标准第6.2条中规定。
6.4判定规则
6.4.1 出厂检验判定
出厂检验项目符合要求指标为合格品，若有一项指标不符合要求为不合格品。
6.4.2 型式检验判定
型式检验项目符合要求指标为合格品，若有一项指标不符合要求为不合格品。
7 包装、运输和贮存
7.1包装
沥青混凝土再生剂应采用塑料桶或金属桶包装，所有包装容器上均应在明显位置注明以下内容：产品名称、型号、产品执行标准、商标、净质量或体积、生产厂家、有效期限。
生产日期和出厂编号应在产品合格证中予以说明。
7.2产品说明书
产品出厂时应提供产品说明书，产品说明书应包括下列内容：生产厂名称、产品名称、适用范围、推荐用量、产品的匀质性指标、有无毒性、易燃状况、贮存条件及有效期、使用方法和注意事项等。
7.3运输
有关运输事项，以运输部门的规定为准。
7.4贮存
沥青混凝土再生剂应存放在专用仓库或固定的场所妥善保管，以易于识别和便于检查、提货为原则。
搬运时应轻拿轻放，防止破损，防冻。
