人行过街天桥工程施工设计方案
人行过街天桥(连续箱梁)工程施工方案
人行过街天桥(连续箱梁)工程施工方案一、项目背景和概述随着城市化进程的不断发展，人行过街天桥的建设成为提升城市交通和行人安全的重要举措。
连续箱梁工程作为一种常见的桥梁结构形式，逐渐被广泛采用。
本文旨在探讨人行过街天桥(连续箱梁)工程的施工方案，确保其施工质量和安全。
二、施工方案概述1. 施工目标本工程的施工目标是在确保质量和安全的前提下，按时完成人行过街天桥(连续箱梁)的建设工作。
2. 施工内容本工程的施工内容主要包括桥墩的基础施工、连续箱梁的制作与架设、桥面铺装等工作。
三、施工准备工作1. 材料准备在施工前，需要准备好各类建筑材料，如混凝土、钢筋、预制箱梁等。
2. 设备准备为保证施工顺利进行，需配备各类施工设备，如起重机、混凝土搅拌机等。
四、施工流程1. 桥墩基础施工首先进行桥墩的基础施工，包括桩基的打桩和桥墩的浇筑，确保桥基牢固稳定。
2. 连续箱梁制作与架设制作预制连续箱梁，并通过吊装机械将箱梁架设到桥墩之间，确保箱梁的准确位置和连接牢固。
3. 桥面铺装最后对桥面进行铺装，确保桥面平整光滑，方便行人通行。
五、施工安全措施1. 施工现场安全在施工现场设置明显的安全警示标识，定期组织安全培训，确保施工人员遵守相关安全规定。
2. 设备安全定期检查施工设备的运行状况，严格遵守设备操作规程，确保设备运行安全可靠。
六、施工质量控制1. 材料质量检测对所有使用的建筑材料进行严格检测，确保材料符合相关标准要求。
2. 施工工艺控制严格按照施工工艺要求进行操作，保证施工工艺合理规范，避免施工质量问题。
七、施工验收与交付1. 施工验收完成施工后进行全面验收，确保工程符合设计要求，质量合格。
2. 工程交付经过验收合格后，交付给相关单位并组织相关部门进行运营管理。
八、总结人行过街天桥(连续箱梁)工程的施工方案是确保工程顺利进行的关键。
只有严格按照施工方案要求进行操作，严格控制施工质量和安全，才能确保工程质量和安全，提升城市交通和行人隧道的建设水平。
【施工方案】人行天桥专项施工方案
【施工方案】人行天桥专项施工方案一、工程概述本工程为具体地点的人行天桥建设项目，旨在改善当地行人过街的安全性和便利性。
天桥设计跨度为具体跨度，桥面宽度为具体宽度，主桥结构采用具体结构形式。
二、施工准备1、技术准备熟悉施工图纸，进行技术交底和安全交底。
组织施工人员学习相关规范和标准，明确施工质量要求和安全注意事项。
2、现场准备对施工现场进行平整和清理，确保施工场地畅通。
设置施工围挡和警示标志，保障施工区域的安全。
3、材料准备根据施工图纸和进度计划，提前采购所需的钢材、混凝土、木材等材料，并确保材料的质量符合要求。
4、机械设备准备配备塔吊、起重机、电焊机等施工机械设备，并进行调试和维护，确保设备在施工过程中正常运行。
三、施工工艺流程1、基础施工（1）测量放线：根据设计图纸，放出基础的位置和尺寸。
（2）基坑开挖：采用机械开挖结合人工清底的方式，确保基坑尺寸和深度符合设计要求。
（3）基础钢筋绑扎：按照设计要求，绑扎基础钢筋，确保钢筋的规格、数量和间距正确。
（4）基础模板安装：安装基础模板，保证模板的平整度和垂直度。
（5）基础混凝土浇筑：浇筑基础混凝土，振捣密实，确保混凝土质量。
（6）基础养护：混凝土浇筑完成后，及时进行养护，保持混凝土表面湿润。
2、桥墩施工（1）桥墩钢筋绑扎：在基础上绑扎桥墩钢筋，注意钢筋的连接方式和位置。
（2）桥墩模板安装：安装桥墩模板，采用对拉螺栓固定，防止模板变形。
（3）桥墩混凝土浇筑：分层浇筑桥墩混凝土，振捣均匀，避免出现蜂窝麻面。
（4）桥墩养护：按照规定的时间进行养护，保证桥墩混凝土强度达到设计要求。
3、主梁施工（1）主梁支架搭设：根据主梁的跨度和重量，选择合适的支架形式，如满堂支架或悬臂支架。
（2）主梁模板安装：安装主梁模板，保证模板的密封性和稳定性。
（3）主梁钢筋绑扎：在模板内绑扎主梁钢筋，确保钢筋的布置符合设计要求。
（4）主梁混凝土浇筑：一次性浇筑主梁混凝土，注意控制浇筑速度和振捣质量。
人行天桥施工工程施工组织设计方案
人行天桥施工工程施工组织设计方案范本一：一：项目背景人行天桥施工工程是为了方便行人过马路而建设的一项重要工程。
本项目位于市中心区域，交通繁忙，行人众多，需建设一座安全、便捷的天桥。
二：工程概况1. 工程名称：人行天桥施工工程2. 工程地点：XX市中心区域3. 工程范围：从XX路到XX路之间4. 工程：建设一座人行天桥，供行人安全过马路5. 工程期限：预计工期为6个月三：施工组织设计1. 组织机构1.1 项目经理：负责项目全面管理和指导1.2 技术负责人：负责工程技术管理和技术方案制定1.3 施工队伍：包括施工人员、机械操作人员等2. 施工方案2.1 施工流程：2.1.1 建立施工现场2.1.2 进行地基处理工作2.1.3 安装支撑结构2.1.4 进行主体结构施工2.1.5 进行装饰和美化工作2.1.6 完成天桥搭建2.2 施工安全措施：2.2.1 安全教育和培训2.2.2 施工现场警示标志设置2.2.3 安全设备的使用和检查2.2.4 安全监督和巡查四：施工计划1. 工期安排：1.1 第一阶段：地基处理工作，预计2个月完成 1.2 第二阶段：主体结构施工，预计3个月完成1.3 第三阶段：装饰和美化工作，预计1个月完成2. 资源配置：2.1 人力资源：根据施工进度进行合理的人员配置2.2 物资资源：根据施工需要进行及时的物资采购和配送2.3 设备资源：根据施工需要租赁或购买必要的施工设备附件：施工进度计划表、工程预算表法律名词及注释：1. 人行天桥：指供行人过马路使用的桥梁2. 施工组织设计：指对工程施工过程中的组织管理进行设计和规划的活动范本二：一：项目背景人行天桥施工工程是为了保障行人的出行安全而进行的重要工程。
本工程位于繁忙的市中心区域，行人众多，需要建设一座安全、便捷的天桥。
二：工程概况1. 工程名称：人行天桥施工工程2. 工程地点：XX市中心区域3. 工程范围：从XX路到XX路之间4. 工程：建设一座人行天桥，方便行人过马路5. 工程期限：预计工期为6个月三：施工组织设计1. 组织机构1.1 项目经理：负责项目的全面管理和指导1.2 技术负责人：负责工程技术管理和技术方案制定1.3 施工队伍：包括施工人员、机械操作人员等2. 施工方案2.1 施工流程：2.1.1 建立施工现场2.1.2 进行地基处理工作2.1.3 安装支撑结构2.1.4 进行主体结构施工2.1.5 进行装饰和美化工作2.1.6 完成天桥搭建2.2 施工安全措施：2.2.1 安全教育和培训2.2.2 施工现场警示标志设置2.2.3 安全设备的使用和检查2.2.4 安全监督和巡查四：施工计划1. 工期安排：1.1 第一阶段：地基处理工作，预计2个月完成1.2 第二阶段：主体结构施工，预计3个月完成1.3 第三阶段：装饰和美化工作，预计1个月完成2. 资源配置：2.1 人力资源：根据工程进度进行合理的人员配置2.2 物资资源：根据施工需要进行及时的物资采购和配送 2.3 设备资源：根据施工需要租赁或购买必要的施工设备附件：施工进度计划表、工程预算表法律名词及注释：1. 人行天桥：供行人过马路使用的桥梁2. 施工组织设计：对工程施工过程中的组织管理进行设计和规划的活动。
人行过街天桥工程施工方案
人行过街天桥工程施工方案本标段在南湖渠西路口新建一座人行过街天桥，人行天桥上跨现况**中街主路和辅路，在主辅路分隔带处设墩柱，两侧步道处设置梯道。
上部结构采用连续钢箱梁，主梁截面为单箱双室，桥面铺防滑塑胶板，梯道为简支钢箱梁加钢踏步板，梯道面及平台面铺防滑塑胶板，不锈钢栏杆；下部结构主墩和梯墩为带盖梁的钢管混凝土“T”形墩柱，主墩基础、梯墩基础为桩基础。
本标段对地铁13 号线望京西站现况人行过街天桥进行改建，将现况人行过街天桥梯道进行改造，改造人行过街天桥梯道为简支钢箱梁加钢踏步板，梯道面及平台面铺防滑塑胶板，不锈钢栏杆；下部结构主墩和梯墩为带盖梁的钢管混凝土“T”形墩柱，梯墩基础为桩基础。
6.5.1 钻孔灌注桩新建和改建人行过街天桥钻孔灌注桩基础桩径均为Ф1200mm，施工工艺与主路桥工艺相同。
在钻孔前须详细调查钻孔桩附近现况管线，确保施工时管线安全。
6.5.2 桩帽施工先由测量放出开槽上口线。
对于有现况地下管线经过的地段需先进行地下管线调查。
由人工挖探坑，确定现况地下管线位置、高程，与承台位置没有冲突才可进行开槽施工。
采用机械挖槽、人工清槽。
测量人员跟铲盯槽。
随时测量槽底高程、槽底宽度。
要求槽底不得超挖，需留下15cm 用人工清除至原状土。
成槽后需对槽底土质进行检查，槽中土质干燥、均匀连续，否则根据具体情况进行换填等加固处理。
桩帽垫层施工前根据中心、高程数据放出垫层模板的边线与高程控制桩。
使用红机砖进行垫层模板。
模板砌筑好后要进行校准，边线、高程误差小于质量标准方可进行下道工序。
混凝土垫层为C10，厚度10cm。
桩帽外模使用定形钢模板。
内模（杯口）使用竹胶模板拼装而成。
模板接缝处要使用模板条，以防止漏浆。
模板使用方木与钢管组合固定。
在桩帽垫层上放出主筋、箍筋位置线。
钢筋严格按照设计图纸的上、下位置进行安装。
受力钢筋焊接设置在内力较小处，并错开布置。
在接头长度内（35d），同一根钢筋不能有两个接头，接头的截面面积占总截面面积的百分率不大于50％。
一马路人行天桥施工方案
一马路人行天桥施工方案为了方便行人过马路，提高行人出行的安全性，市政府计划在一马路上修建一座行人天桥。
下面是一马路人行天桥施工方案的详细描述。
一、项目背景一马路是市区内一条繁忙的干道，每天有大量车辆和行人通过。
由于车辆数量的增加和行人斑马线闯红灯的现象严重，为了解决这个问题，市政府决定在一马路上修建一座行人天桥。
二、施工设计1.位置选择行人天桥的位置需根据人流量和交通情况来选择。
在一马路交通繁忙的路段，选择合适的位置修建行人天桥。
2.建筑设计行人天桥应采用现代化设计理念，与周边环境相协调。
可以使用高强度钢结构，使天桥轻巧大气，同时提高施工效率。
天桥的宽度应能容纳过往行人流量，同时设置合适的扶手和防护措施，确保行人的安全。
3.建筑材料行人天桥的主要材料应具备耐用性和抗腐蚀性，采用优质的钢材和混凝土，以确保天桥的使用寿命和稳定性。
4.施工方法天桥的施工应采用分段施工的方法，以减少对交通的影响。
首先在两侧修建桥墩，然后在两侧桥墩之间架设钢结构，最后在上部铺设桥面。
5.色彩设计行人天桥的色彩设计应与周围的环境相协调，提供舒适和美观的视觉效果。
可以选择浅色系的外墙涂料和亮色的扶手，以增加天桥的视觉吸引力。
6.照明设计为了保证行人天桥的使用安全性和夜间通行的便利性，天桥应配备适当的照明设施，灯光的亮度和色温要适宜，能够提供充足的光源，确保行人行走的安全。
三、施工过程1.踏勘在施工前，需要对选定的位置进行详细的踏勘，包括土质、地下管线和周边环境等的调查，以便确定合适的施工方案。
2.确定施工时间施工时间应在交通最不繁忙的时段进行，以减少对行人和车辆的影响。
夜间施工可以减少对白天交通的影响。
3.施工筹备在施工之前，需要清理现场，并提前准备好所需的建筑材料和机械设备。
同时，需要制定详细的施工计划，确保施工过程的顺利进行。
4.基础工程首先需要在两侧修建桥墩，并进行土方开挖和地基处理。
桥墩施工完毕后，需要进行检查和验收，确保其稳固和安全。

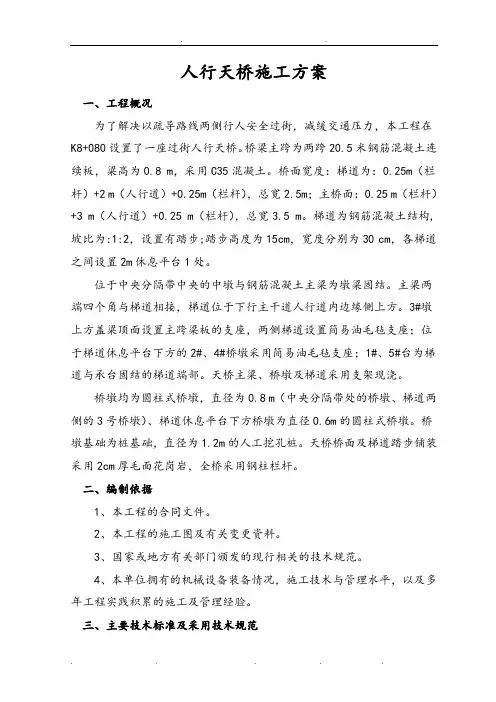

人行天桥工程施工设计方案
人行天桥施工方案一、工程概况为了解决以疏导路线两侧行人安全过街，减缓交通压力，本工程在K8+080设置了一座过街人行天桥。
桥梁主跨为两跨20.5米钢筋混凝土连续板，梁高为0.8 m，采用C35混凝土。
桥面宽度：梯道为：0.25m（栏杆）+2 m（人行道）+0.25m（栏杆），总宽2.5m；主桥面：0.25 m（栏杆）+3 m（人行道）+0.25 m（栏杆），总宽3.5 m。
梯道为钢筋混凝土结构,坡比为:1:2，设置有踏步;踏步高度为15cm，宽度分别为30 cm，各梯道之间设置2m休息平台1处。
位于中央分隔带中央的中墩与钢筋混凝土主梁为墩梁固结。
主梁两端四个角与梯道相接，梯道位于下行主干道人行道内边缘侧上方。
3#墩上方盖梁顶面设置主跨梁板的支座，两侧梯道设置简易油毛毡支座；位于梯道休息平台下方的2#、4#桥墩采用简易油毛毡支座；1#、5#台为梯道与承台固结的梯道端部。
天桥主梁、桥墩及梯道采用支架现浇。
桥墩均为圆柱式桥墩，直径为0.8 m（中央分隔带处的桥墩、梯道两侧的3号桥墩）、梯道休息平台下方桥墩为直径0.6m的圆柱式桥墩。
桥墩基础为桩基础，直径为1.2m的人工挖孔桩。
天桥桥面及梯道踏步铺装采用2cm厚毛面花岗岩，全桥采用钢柱栏杆。
二、编制依据1、本工程的合同文件。
2、本工程的施工图及有关变更资料。
3、国家或地方有关部门颁发的现行相关的技术规范。
4、本单位拥有的机械设备装备情况，施工技术与管理水平，以及多年工程实践积累的施工及管理经验。
三、主要技术标准及采用技术规范1、主要技术标准（1）设计荷载：人群5.0KN/m2；（2）桥面宽度：3m（人行道）+2×0.25m（栏杆），桥面全宽3.5m；（3）人行桥桥下净高：≥5m；（4）梯道坡比为1：2；（5）桥梁抗震裂度：6度（抗震设防措施等级为7级）。
2、采用的技术规范（1）《公路工程技术标准》（JTG B01-2003）；（2）《公路桥涵设计通用规范》（JTG D60-2004）；（3）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D6２-2004）；（4）《公路桥涵地基及基础设计规范》（JTG D63-2007）；（5）《城市人行天桥与人行地道技术规范》（CJJ 69-95）；（6）《公路工程混凝土结构防腐蚀技术规范》（JTG/T B07-01-2006）；（7）《公路桥涵施工技术规范》（JTG/T F50-2011）。
人行过街天桥施工组织设计
一、工程概况及特点㈠、工程简述1、工程概况本工程为乌鲁木齐市幸福路人行天桥新建工程。
本工程位于幸福路与外环路地面道路交叉口处，在原幸福路口天桥东侧再拼接一座天桥，向南北两个方向分别跨越幸福路及路口三角地处小游园。
天桥主梁为双悬臂等截面钢箱梁，其中南侧1.25m高主箱梁长37m，最大跨径29m；北侧1.0m高主箱梁80m，最大跨径24m，主梁总长117m。
桥梁基础采用混凝土扩大基础，共有单柱基础8个，（2m×2m×0.8m），双柱基础3个，（2.5m×4m×0.8m）。
墩柱采用热轧无缝钢管，共24根。
2、主要设计内容⑪、上部结构：主桥钢箱梁，梯道钢箱梁；⑫、下部结构：钢构桥墩，钢筋混凝土基础；⑬、附属工程：栏杆，塑胶板。
3、主要技术指标⑪、主桥净高≥5.0m，主桥宽4.0m，梯道宽2.5m，梯道踏步高宽比为1：2.8；⑫、天桥结构：钢结构；⑬、天桥人群荷载：4.5KN/m2，雪荷载：0.8KN/m2，栏杆、广告、桥面铺装：1.8KN/m。
4、施工及验收规范⑪、《工程建设标准强制性条文》（城建部分）建标[2000]202号⑫、《公路桥涵施工技术规范》（JTJ 401-2000）⑬、《城市桥梁工程施工与质量验收规范》（CJJ 2-2008）⑭、《市政桥梁工程施工质量验收规范》（XJJ 032-2006）⑮、《钢结构工程施工质量验收规范》（GB50205-2001）5、工程地质状况工程范围内地表0.7-2.6m之间为杂填土，成分为建筑垃圾、人工弃土、碎石及少量生活垃圾，结构较为松散。
基础置于泥岩层上，地质结构状况较稳定。
㈡、设计内容1、上部结构：采用双悬臂等截面钢箱梁，其中南侧1.25m 高主箱梁长37.791m，最大跨径29m；北侧 1.0m高主箱梁82.449m，最大跨径23.783m，主梁总长120.24m。
2、梯道：采用直线型等截面连续钢箱梁，梯道顶部与主梁焊接，下部平置于基础落地平台，梯道端部与落地平台挡槛之间预留伸缩缝2cm。
人行天桥专项施工方案
本工程为某城市新建人行天桥，位于市中心繁忙路段，旨在解决行人过街难题，提高城市交通安全性。
天桥全长约50米，宽约5米，采用预应力混凝土结构，上部结构为单跨连续梁，下部结构为独立柱式桥墩。
本方案旨在详细阐述人行天桥的专项施工方案。
二、施工准备1. 施工组织成立施工组织机构，明确各部门职责，确保施工顺利进行。
2. 施工图纸及技术资料组织施工图纸会审，熟悉设计图纸，掌握施工技术要求。
3. 施工材料及设备根据设计要求，准备预应力混凝土、钢筋、模板、支架等材料及设备。
4. 施工现场现场平整、排水、围挡、安全警示标志等设施完善。
三、施工方法及工艺1. 桥墩施工（1）基础施工：采用钻孔灌注桩基础，桩径为1.2米，桩长根据地质情况确定。
（2）桥墩施工：采用现浇钢筋混凝土结构，先施工桥墩基础，再施工桥墩主体。
2. 梁体施工（1）模板及支架：根据梁体尺寸设计模板及支架，确保梁体尺寸及质量。
（2）钢筋绑扎：严格按照设计要求绑扎钢筋，确保钢筋间距及保护层厚度。
（3）混凝土浇筑：采用分层浇筑、振捣密实，确保混凝土质量。
3. 梁板连接（1）预留预埋：在梁体及桥墩上预留预埋钢筋，确保梁板连接牢固。
（2）现浇连接：在梁板连接处浇筑混凝土，确保连接部位强度及密实度。
4. 梁板养护混凝土浇筑完成后，及时进行养护，确保混凝土强度达到设计要求。
四、施工进度安排1. 施工前期：完成施工组织、图纸会审、材料设备准备等工作。
2. 施工中期：完成桥墩、梁体、梁板连接等主体结构施工。
3. 施工后期：完成桥面铺装、栏杆安装、伸缩缝设置等工作。
五、施工安全及质量保证措施1. 施工安全：严格执行施工现场安全管理制度，确保施工人员生命财产安全。
2. 质量保证：加强施工过程控制，严格执行质量检验标准，确保工程质量。
3. 环境保护：采取有效措施，减少施工对周边环境的影响。
4. 信息化管理：利用信息化手段，实时掌握施工进度、质量、安全等信息。
六、施工验收及交付1. 施工验收：按照设计及规范要求，对主体结构、附属设施等进行验收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人行过街天桥工程施工方案第一节、人行天桥结构概况天桥总宽 4.5m，连续箱形梁，桥跨布置为（26+27.5+26）m。
上部为单箱单室钢箱梁，梁高 1.1m，等截面布置。
整个天桥共布置两个过街梯步，两个缓梯步，缓梯步为折返式，宽3米，坡度1：4；梯步为直线式，宽3米，坡度1：2。
下部结构采用砼桩基础+钢管墩；主桥桥墩直径70cm，梯步及坡道墩柱直径50cm。
（1）下部结构1、桥墩为钢管混凝土结构，其中主桥中墩70cm，主桥边墩及梯步（坡道）为50cm。
主桥独柱墩与梁体采用支座（GYZ φ500×75）连接，边墩采用GYZ φ400×65板式橡胶支座；梯步（坡道）钢管柱与上部结构亦采用支座（GYZ 175×35）连接。
桥墩与基础均采用法兰连接，连接方式为工厂预制，现场焊接。
2、主桥及梯坡道基础均为钻孔桩基础，中支承为φ150cm，边支承采用φ120cm桩。
梯步（坡道）采用120cm桩。
3、主梁与梯步（坡道）连接采用牛腿支承梯步（坡道）。
在主梁梁端支承处设置200cm宽暗横梁（桥横向贯通），并向外伸出40cm的牛腿，布置2个橡胶支座支承，支座间距150cm。
（2）上部结构人行天桥为三跨等截面连续钢箱梁结构，梁端悬臂长度0.75m，桥梁最大计算跨径27.5米，梁高110cm。
天桥主桥主梁顶板厚12mm，底板厚16mm，翼缘加劲板厚10mm ，腹板加劲肋厚10mm，顶板纵加劲肋厚10mm，底板纵向加劲肋厚10mm，横隔板厚10mm，支座垫板厚25mm。
采用墩顶增设钢套筒的方式防落梁。
第二节、灌注桩施工新建人行过街天桥钻孔灌注桩基础桩径均为Ф1500mm和Ф1200mm，施工工艺与匝道桥梁工艺相同。
在钻孔前须详细调查钻孔桩附近现况管线，确保施工时管线安全。
第三节、天桥墩柱施工立柱底面伸入桩基一倍桥墩直径，与桥墩壁板焊接钢筋可靠焊接，而后浇注桩基顶端混凝土的二次浇注段。
如下图所示：1）、钢立柱施工前准备工作：a、将桩基凿除桩头至设计标高后，经小应变检测合格后，测量放出桩中心位置。
b、钢筋柱材料的进场，并对进场钢材进行超声波探伤检测，经自检合格，报业主指定第三方检测中心进行抽检并提供相关质保证书（出厂证明），经检测满足规定要求，按规定尺寸下料，进行编号标记。
涂装前报检监理师，对钢立柱表面的除锈情况进行检查，符合要求后进行加劲板的焊接及涂装，涂装结束后，进行油漆外观、厚度及附着力的检测，自检合格后报请第三方检测单位抽检。
c、对桩头钢筋进行调整，并清理桩杂物，桩头不平整位置进行打磨或修整，确保桩头接触面混凝土面平整、干净，表面无松散灰浆。
d、人行天桥桩基低于设计标高，进行预先接桩，达到钢支柱安装顶标高（预留15cm）。
2）、钢立柱施工工艺流程：⑴、进行桩基场地平整→⑵、搭设临时钢管支架平台→⑶、钢管立柱吊装→⑷、钢管立柱定位、焊接→⑸、支模→⑹、浇注接柱混凝土→⑺、等强后浇注钢立柱微膨胀混凝土⑴、进行桩基场地平整对0#、2#墩桩基周围长度×宽度=50×7m围进行平整，1#墩长度×宽度=4×4m围进行平整，然后挖机或压路机反覆压实。
⑵、临时钢管支架平台为了准确定位钢立柱，用规格为φ48×3.5 钢管搭设临时脚手架，形成整体，确定钢立柱在安装过程中稳定，同时为微膨胀混凝土的浇注提供操作平台。
⑶、待钢立柱运输到位，仔细检查钢立柱表面涂装情况，防止运输过程中磨损，如果发现缺陷，应进行补涂。
用25T吊车进行吊装，吊装过程中专人进行指挥。
⑷、用线锤仔细进行钢立柱竖直的校对，等定位准确后，钢管底用临时楔块将其撑起，钢立柱周边用钢管与脚手架形成整体进行定位，然后将桩基预埋筋与钢管壁按图纸规定要求焊接牢固。
焊接过程中两侧连接钢筋进行对称焊接，钢筋采取跳焊，防止钢管局部受热产生变形，单面焊搭接长度不小于10d，双面焊不小于5d。
为了保证焊接质量，焊接过程中要擦去钢立柱预埋段涂装。
（5）、浇注接桩混凝土一切准备工作就绪，用全站仪对钢立柱顶中心进行复核，如有倾斜偏差，用三向伸缩缆丝进行调整，等调整好进行混凝土浇注。
浇注过程时要反复进行竖直度的检查。
（6）、浇注钢立柱微膨胀混凝土钢管砼柱所采用的混凝土配合比、坍落度要符合要求，应掺加适量减水剂；为减少混凝土收缩，可掺入适量的混凝土微膨胀剂。
钢管混凝土的浇注浇注过程中宜连续进行，必须间歇时，间歇时间不应超过混凝土的终凝时间，需要留水平施工缝时，应将柱端管口盖好，以防止杂物、等落入钢管。
每次浇灌混凝土前，就先浇灌一层10～20cm厚的与混凝土强度等级相同的水泥砂浆，作为接触砂浆，以做好水平施工缝的连接处理。
第四节、钢箱梁加工施工方案根据本钢箱梁的结构特点，将钢箱梁节段划分为若干个板单元件，主要有顶板单元件（顶板和纵肋）、底板单元件（底板和纵肋）、横梁单元件（纵向隔板和纵肋）即先在板单元件生产流水线上进行板单元件生产，然后在总拼装胎架上（组装胎架按整跨设置）拼装成箱体并进行预拼装。
1、单元件制造（一）钢材预处理钢材进厂经辊平后，其表面应采用抛丸或喷丸喷砂除锈，必须将表面油污、氧化皮和铁锈以及其它杂物清除干净。
再用干净的压缩空气或毛刷将灰尘清理干净。
除锈等级应达到Sa3级，喷涂车间底漆2×40μm。
符合国家标准《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）的规定。
（二）切割方法选用手工切割只可用于次要零件或手工切割后还须再行加工的零件。
剪切切割仅适用于次要零件或边缘进行机加工的零件。
火焰切割的工艺要求火焰切割的边缘应打磨或用机加工法除去明显的焰切痕迹线。
切割偏差要求（1）剪切边缘应整齐、无毛刺、反口、缺肉等缺陷，并满足下列偏差要求：板件尺寸： +2.0mm板边垂直度：＜5%板厚且不大于2.0mm板切割直线度：＜1/1000（2）精密切割和火焰切割的零部件边缘允许偏差规定值：按《铁路钢桥制造规》（TB10212-98）标准要求执行。
（3）对于工艺要求再行机加工的气割零部件，其尺寸偏差可按工艺技术文件或图纸上注明的尺寸执行，或者采用铣刨公差+0.5mm。
（4）精密切割边缘表面质量应符合表1之规定。
自动、半自动手工切割边缘表面质量应符合表2的规定。
矫正后零件允许误差应符合表3的规定。
精密切割边缘表面质量要求(表1)次要构件手工焰切切割边缘表面质量(表2)零件矫正允许偏差(表3)（三）隔板制造隔板允许拼接，拼接缝位置在圆弧外，且距纵肋焊缝100mm以上。
隔板下料采用数控切割。
隔板拼接在专用胎模进行，以保证形状及尺寸精度。
隔板拼接缝气体保护焊接，焊接时采取刚性固定，防止变形。
对接焊时使用引弧板，采用CO2焊后调平。
相邻两边的垂直度（或倾斜度）不超过2mm。
其中支座处隔板原则上使用整钢板，不对接。
隔板翼缘板分成两段下料并煨弯，在隔板制造完成后与其组焊成隔板单元件。
隔板尺寸要求见下表5。
完整隔板的组焊参见示意图，注意焊接时注意控制隔板缺口定位尺寸。
（四）顶板制造顶板单元件制作要求见下表6。
顶板加工工序：顶板拼接→划线切边→矫正→标记存放。
顶板拼接采用单面焊，接头背面加瓷衬垫，先用CO2打底（约1/3～1/2板厚），然后采用埋弧自动焊填充盖面，焊后矫正变形。
底板与纵肋的装配①将底板平置于平台上，以板中心为基准，划出纵肋位置线，然后对线安装纵肋，隔板相邻两纵肋中心距±1.5mm。
②将安装了纵肋的顶板置于胎架上，并用螺旋压紧器将其固定在胎架上。
③采用CO焊焊接纵肋与顶板之间的连接焊缝。
2④松开压紧器并矫正变形。
腹板制造腹板周边切割后，在平台上划线、安装纵肋，隔板处纵肋与底边的距离±气体保护焊，焊厚矫正变形，尺寸要1.5mm。
纵肋焊接在平台上进行，采用CO2求同顶板（五）板单元制造工艺要点高精度无码拼装胎架板单元的焊接采用反变形胎架预置板单元的反变形，然后通过胎架翻转，将焊缝转换为船型焊工位进行焊接，焊接采用CO2气体保护焊＋角焊小车自动反变形焊接胎架示意图在板单元的焊接中，优先选用焊接效率高、焊缝质量稳定的埋弧自动焊和性气体保护焊，同时设计合理、高效的工能量小、焊接变形小、焊缝成型好的CO2装胎具，在操作中再大量采用单面焊双面成型、碳弧气刨清根等工艺措施，从多方面对钢箱梁的焊接操作提供可靠的保障，确保焊接质量。
2、钢箱梁节段制造(一)钢箱梁首制节段的拼装在大规模生产之前，必须强调进行首制节段（首轮节段）的制造及试验。
钢箱梁组装采用正装法，即桥底板朝下、面板朝上的常用组装方法。
首先组装钢桥的底板，然后依次组装横隔板、腹板，最后组装面板。
（二）拼装胎架的设置（1）节段的拼装在胎架上进行。
（2）在拼装前，根据天桥设计线型，调整胎架上支点位置及支点高度，确定水平面纵坡曲线控制点，并做好标记，使其与设计线型相符。
在施工过程中应加强复测，若有变化需及时调整。
（3）每个工位需划地样基准线。
（三）节段拼装流程底板单元到位→纵向腹板单元件、横隔板和挑臂横隔板到位并组焊→顶板组装→组装相邻节段底板→组装相邻节段腹板、隔板和挑臂横隔板等→组装顶板→钢箱梁段制作尺寸检查→焊接底板、顶板、腹板、隔板间的连接焊缝→组焊底板附近的加劲板→整体组装尺寸和焊缝质量检验→涂装→运输。
（四）底板安装要求（1）在底板上划出腹板、横隔板和挑臂横隔板装配线。
（2）对照地样定位底板并用压马压紧固定。
（五）纵向腹板和横隔板单元件安装要求（1）安装次序由里到外，先装中间一室隔板，再装两侧腹板，再装两侧室隔板，再装两外侧腹板，再装挑臂横隔板。
气体保护焊焊接腹板、隔板与底板间的焊缝。
（2）采用CO2（六）顶板安装要求顶板纵肋直接插入，以纵向中心线、两端横向装配线定位。
安装时，上部使用重物加压，保证底板与腹板、横隔板密贴。
（七）相邻两节段拆开之前，顶板、底板及腹板接头处和挑臂与箱体连接处安装临时定位装置，以便工地对接定位（八）标记①每个分段上均应标明分段的编号，标记做在腹板的中部，且二端均做。
②标记应为色标及印记（钢印）二种方式同时做。
③其它构件的标记应做在比较明显的位置。
④确实无法做标记的构件，可以采用挂牌的方式进行标记。
（九）节段组焊的其它注意事项钢箱梁制作过程，板件及单元件的吊装，必须采取有效措施以保证板件及单元件具有足够刚度，防止吊装产生变形。
钢箱梁节段制作尺寸允许偏差(表7)钢箱梁段整体组装尺寸允许偏差(表8)（一）钢箱梁试拼目的：钢箱梁在预拼场地进行预拼时，当发现梁段尺寸有误或预拱度不符时，即可在预拼场地进行尺寸修正和调整匹配尺寸，避免在工地调整，减少工地作业难度和加快吊装速度，缩短施工对公路运输的影响时间，确保钢梁顺利架设。
（二）试拼方案：本桥试拼与梁段制造同步进行，预拼装时，按设计要求的预拼线形组拼，梁段间预留焊接间隙（还需记入焊接收缩量），相邻梁段面匹配应满足公差要求。
