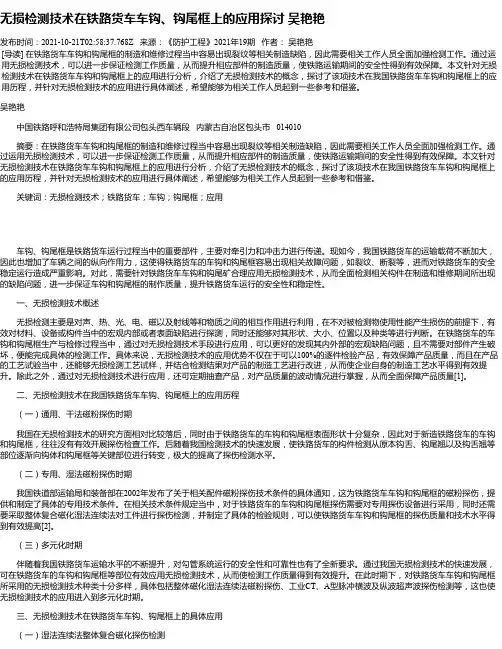

无损检测技术在铁路货车车钩、钩尾框上的应用探讨吴艳艳
无损检测技术在铁路货车车钩、钩尾框上的应用探讨吴艳艳发布时间：2021-10-21T02:58:37.768Z 来源：《防护工程》2021年19期作者：吴艳艳[导读] 在铁路货车车钩和钩尾框的制造和维修过程当中容易出现裂纹等相关制造缺陷，因此需要相关工作人员全面加强检测工作。
通过运用无损检测技术，可以进一步保证检测工作质量，从而提升相应部件的制造质量，使铁路运输期间的安全性得到有效保障。
本文针对无损检测技术在铁路货车车钩和钩尾框上的应用进行分析，介绍了无损检测技术的概念，探讨了该项技术在我国铁路货车车钩和钩尾框上的应用历程，并针对无损检测技术的应用进行具体阐述，希望能够为相关工作人员起到一些参考和借鉴。
吴艳艳中国铁路呼和浩特局集团有限公司包头西车辆段内蒙古自治区包头市 014010摘要：在铁路货车车钩和钩尾框的制造和维修过程当中容易出现裂纹等相关制造缺陷，因此需要相关工作人员全面加强检测工作。
通过运用无损检测技术，可以进一步保证检测工作质量，从而提升相应部件的制造质量，使铁路运输期间的安全性得到有效保障。
本文针对无损检测技术在铁路货车车钩和钩尾框上的应用进行分析，介绍了无损检测技术的概念，探讨了该项技术在我国铁路货车车钩和钩尾框上的应用历程，并针对无损检测技术的应用进行具体阐述，希望能够为相关工作人员起到一些参考和借鉴。
关键词：无损检测技术；铁路货车；车钩；钩尾框；应用车钩、钩尾框是铁路货车运行过程当中的重要部件，主要对牵引力和冲击力进行传递。
现如今，我国铁路货车的运输载荷不断加大，因此也增加了车辆之间的纵向作用力，这使得铁路货车的车钩和钩尾框容易出现相关故障问题，如裂纹、断裂等，进而对铁路货车的安全稳定运行造成严重影响。
对此，需要针对铁路货车车钩和钩尾矿合理应用无损检测技术，从而全面检测相关构件在制造和维修期间所出现的缺陷问题，进一步保证车钩和钩尾框的制作质量，提升铁路货车运行的安全性和稳定性。
钩尾框探伤作业指导书
作业指导书钩尾框探伤目录一、工位介绍 (1)二、本工位作业流程 (2)三、作业程序及标准 (3)1.作业准备 (3)2.钩尾框探伤作业 (7)3.涂打探伤标识 (9)4.填写检修卡片 (10)5.信息处置 (10)6.配件存放管理 (10)7.完工整理 (10)四、工装设备、检测器具及材料 (11)五、附件 (14)1. 作业台帐记录 (14)2. 定置示意图 (20)一、工位介绍1．作业地点：钩缓班组钩尾框探伤工位。
2．适用范围：适用于铁路货车段修钩尾框探伤。
3．上道工序：钩尾框检查检测。
4．下道工序：钩尾框油漆。
5．人员及工种要求：5.1 经培训合格并持《铁路岗位培训合格证书》及铁路总公司组织培训的《无损检测人员技术资格证书》的探伤工。
5.2 I级探伤人员应在Ⅱ级或Ⅲ级人员的指导下从事相关的探伤工作，指导人员须在探伤记录上确认并签章（签字或盖章）。
6．作业要点：6.1磁悬液的体积浓度:荧光磁粉磁悬液使用体积浓度推荐为0.1 mL/100 mL～0.6 mL/100 mL。
6.2磁化时，周向和纵向磁化电流应符合磁化规范的要求,磁悬液停止喷淋后，还应通电磁化2次～3次。
6.3钩尾框各部位裂纹时报废。
二、本工位作业流程三、作业程序及标准1.作业准备1.1穿戴劳保用品。
每班开工前按规定穿戴好劳动保护用品，如图1、图2所示。
1.2参加点名会。
每班开工前，参加班组点名会，学习上级文电精神，接受当日工作任务，明确注意事项。
1.3 检查工具、物料、设备。
1.3.1磁粉、试片和磁悬液（1）磁粉、试片a）磁粉的性能应符合TB/T 2047-2005 《铁路磁粉探伤用磁粉供货技术条件》的有关项目。
b)使用与车钩零件表面有明显色差的磁粉。
当对比度不满足磁痕识别要求时，应在探伤部位喷涂反差增强剂。
c)铁路货车零部件湿法探伤用磁粉颗粒度的目数应不小于320目。
d)磁粉应放置在带盖容器内保存，磁粉受潮、结块或超过质保期应禁止使用，每批次的磁粉合格证（可为复印件）均须在作业现场存放备查。
钩尾框磁粉探伤作业指导书
作业图示
开工性能
3
校验
3.1.5 检查确认钩尾框悬挂线运转须正 常，紫外补照仪散热装置正常，工作良好。 [图 13] [图 14]
图 13 检查紫外补照仪散热装置
图 14 检查工作状态
钩尾框磁粉探伤作业指导书
序号 作业项目 工装及材料
作业程序和标准
作业图示
3.2 粘贴试片
3.2.1 将 A1-15/50 型标准试片粘贴在钩
盘天平、试电笔 2.透明胶带、剪刀、磁悬液配制盆、量杯 3.斩口锤、钢印、角向磨光机、涂塑手套、钢丝刷
作业场所：配件探伤区域 环境要求：探伤作业应在独立的工作场地进行，探伤工作场地 应整洁明亮、照度适中、通风良好，室内温度应保持在5℃～
35℃范围内。
操作规程：
参考资料：1.《铁路客车配件探伤暂行技术条件》TJ/CL432-2014
作业指导书
钩尾框磁粉探伤
钩尾框磁粉探伤岗位作业要领
作业流程
第1步：工前准备 第2步：配置磁悬液
作业要点
劳动防护用品穿戴整齐；探伤工具 及材料齐全，探伤用检测量具检定
不过期。
检查磁粉，磁悬液按规定配比进行 配置。
重要质量标准
劳动防护用品穿戴整齐；探伤 工具及材料齐全，探伤用检测
量具检定不过期。
磁粉符合要求，磁悬液按规定 配比配置。
能校验 紫外辐照计、 备外壳不得漏电。[图 7]
白光照度计、 3.1.2 全面检查探伤设备各部技术状态，
试电笔、长颈 须做到配件齐全，电器线无破损、松动、
沉淀管、PH 试 折断，面板螺丝无脱落、松动。电流、电
纸
压表定检不过期。[图 8]
图 7 测试设备是否漏电 图 8 工前设备检查
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
改进钩尾框探伤方式探讨
随着车辆提速和载重量的增加，钩尾框在车辆运行中的受力状况变得更加复杂，在钩尾框探伤作业中发现的钩尾框裂纹越来越多。
由于工艺的改进，钩尾框在进行抛丸除锈后才能进行探伤作业，但钩尾框在经过抛丸处理进行探伤时，会使探伤对比度降低，不利于裂纹的判别，对裂纹的判定造成一定影响，出现判伤不准确和漏探现象，在近期已发现这种状况，这种情况将直接危及到行车安全，虽然其中有探伤工技术水平的因素，但探伤对比度不好也是影响判伤不准确和漏探的原因之一。
所以，通过资料的查找和对比试验，建议如下：
方案一：将钩尾框探伤机黑磁粉磁悬液更换为荧光磁悬液；
方案二：将钩尾框探伤机黑磁粉磁悬液更换为黑磁粉和荧光磁粉混合的磁悬液。
理由：
1、现用的摇动座探伤机为荧光磁悬液，且无暗室和白光照度要求；
2、钩尾框探伤工艺中允许使用荧光磁悬液；
3、更换磁悬液不用增加和改动设备，使用手持式荧光灯进行作业即可；
4、在现场作业中使用少量荧光磁悬液进行了探伤对比，探伤效果较黑磁粉磁悬液的探伤效果好；
5、采用黑磁粉和荧光磁粉混合的磁悬液进行探伤作业，可分别使用日光灯光源和紫外灯光源进行探伤作业。
6、改进后对于裂纹的观察和判别更容易和准确。
