41013.04平行钢丝斜拉索(每增减1束安装,斜拉索长度35
2023年平行钢丝斜拉索制作与防护检查表
桩号(墩台号、孔号):
工程部位：
施工单位：监理单位:
根本要求
详见检验评定标准对该分项工程的根本要求(请填上)
项次
检查工程
规定值或同意检查结果
1
2
3
4
5
6
7
8
9
10
平均值或代表值
合格率％
IΔ
斜拉索长度(mm)
≤100m
±20
尺量:每根
>100m
±1/5000索长
2Δ
PE防护厚度(mm)
+1.0,-0.5
尺量：抽查20%
3
锚板孔眼直径D(mm)
d<D<I.1d
量规：每件
4
锻头尺寸(mm)
锁头直径21∙4d锻头高度2d
游标卡尺：每种规格检查10个
5Δ
冷铸填料强度
同意
不小于设计
试验机：每锚3个边长30mm试件
极值
不小于设计10%
6Δ
锚具附近密封处理
符合设计要求
目测：全部
合计
外观鉴定：(请填上)
外观实际：
检查意见:
监理意见:
检验负责人:
检测:
记录：
复核:
平行钢丝斜拉索施工工艺
第三篇平行钢丝斜拉索施工第一章总则1.0.1编制依据1．《公路桥涵施工技术规范》（JTJ041-2000）;2．《铁路桥涵施工规范》（TB10203-2002）;3．《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》（GB/T18365-2001）；4．已建斜拉桥平行钢丝索挂设施工经验。
1.0.2适用范围本工艺针对采用牵索挂篮悬浇混凝土主梁的平行钢丝索挂索施工而编制，对其它形式桥梁的平行钢丝索挂索施工可参考使用。
1.0.3斜拉索分类及组成平行钢丝索由专业缆索生产厂家制成成品斜拉索，经卷盘后运至施工现场挂设、张拉。
成品斜拉索一般由索体及其两端的冷铸锚（主要包括锚杯、锚圈、连接筒和盖板）组成，索体由紧密排列并经左旋扭绞的钢丝束、束外缠绕细钢丝或纤维增强聚脂带、外挤聚乙烯护套形成。
根据钢丝的不同直径和根数分为不同规格型号的斜拉索，冷铸锚应与拉索型号相匹配。
斜拉索具体规格型号见《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》（GB/T18365-2001）附录。
1.0.4斜拉索验收1．验收标准成品斜拉索应组织验收，验收依据设计图纸、《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》(GB／T18365-2001)、《公路斜拉桥设计规范》（JTJ207-96）等相应规范或标准。
2．验收项目1）技术资料每根斜拉索的质量保证书，以及各项例行检查结果。
例行检查内容包括：（1）钢丝的质量保证单或合格证及索厂的抽检结果。
（2）聚乙烯护套料的质保单或合格证。
（3）冷铸锚的检验报告或合格证（包括零部件探伤报告）。
（4）每根索冷铸填料试件在常温下的抗压强度合格报告。
（5）斜拉索在设计温度，零应力下的直线长度，其误差在规范允许值范围内。
（6）斜拉索的超张拉值符合规范要求，且冷铸锚分丝板内缩值应≤6mm㎜。
（7）每种规格型号的斜拉索均应有一根在超张拉后作弹性模量试验，且其值≥1.9×105 MPa。
（8）包装完好，标示牌上字迹清楚，填写内容齐全。

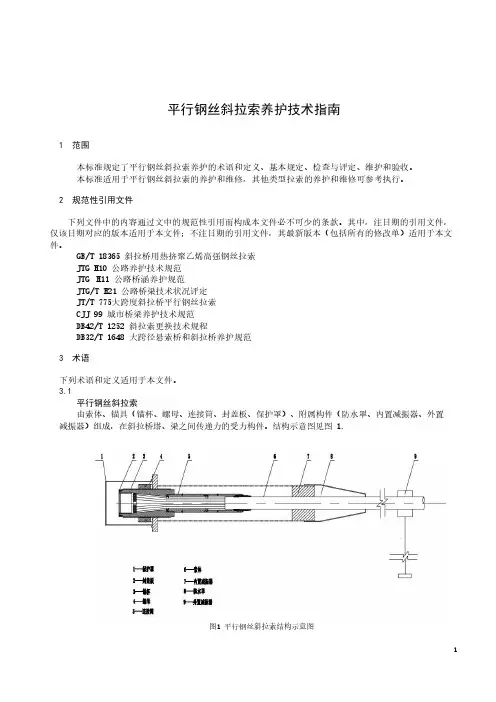

平行钢丝斜拉索养护技术指南
平行钢丝斜拉索养护技术指南1范围本标准规定了平行钢丝斜拉索养护的术语和定义、基本规定、检查与评定、维护和验收。
本标准适用于平行钢丝斜拉索的养护和维修，其他类型拉索的养护和维修可参考执行。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18365斜拉桥用热挤聚乙烯高强钢丝拉索JTG H10公路养护技术规范JTG H11公路桥涵养护规范JTG/T H21公路桥梁技术状况评定JT/T775大跨度斜拉桥平行钢丝拉索CJJ99城市桥梁养护技术规范DB42/T1252斜拉索更换技术规程DB32/T1648大跨径悬索桥和斜拉桥养护规范3术语下列术语和定义适用于本文件。
3.1平行钢丝斜拉索由索体、锚具（锚杯、螺母、连接筒、封盖板、保护罩）、附属构件（防水罩、内置减振器、外置减振器）组成，在斜拉桥塔、梁之间传递力的受力构件。
结构示意图见图1.图1平行钢丝斜拉索结构示意图3.2平行钢丝斜拉索索体将一定数量的钢丝呈正六边形或缺角六边形紧密排列，经同心左向扭绞，并在外层包覆高密度聚乙烯护套的钢丝束。
3.3锚具用以保持斜拉索拉力并将其传递到桥梁结构的锚固装置，分为张拉端锚具和固定端锚具两类。
3.4附属构件对斜拉索防护起辅助作用的构件。
3.5氟化膜胶带在聚氟乙烯薄膜上涂覆粘胶剂制成，缠包在桥梁拉索表面，对拉索起到保护作用的胶带，简称PVF 胶带。
3.6HDPE护套老化、开裂HDPE护套表面老化，并产生不规则裂纹，开裂劣化。
4基本规定4.1本标准所涉及的平行钢丝斜拉索应符合在建时引用标准GB/T18365或JT/T775相关规定。
4.2平行钢丝斜拉索检查宜与桥梁定期检查相结合，发现重大隐患时应组织斜拉索专项检查。
4.3平行钢丝斜拉索养护作业流程图见附录A。
4.4平行钢丝斜拉索养护应严格遵守安全操作规程，建立健全安全生产、环保等管理制度。
斜拉索制造技术规范
东海大桥斜拉索制造技术规范1.范围1.1本节工程为斜拉索的制造，其工作内容包括钢丝及所制作材料的提供、斜拉索的制造、试验、锚具、连接件、防护、抗振措施或装置、储存。
所有成品均应运至安装现场监理工程师指定的地点。
1.2斜拉索斜拉索采用直径为7mm的低松弛高强度镀锌钢丝，本工程斜拉索共分6类，钢丝根数为109、139、163、187、199、211丝，斜拉索断面呈正六边形或缺角正六边形紧密排列，经左旋轻度扭绞而成。
为确保钢丝防护的可靠性，制索时按图纸规定其外热挤双层PE防护套，外层PE防护套的颜色根据景观要求按图纸规定选用。
斜拉索的各项技术标准应符合图纸及《斜拉索桥热挤聚乙烯高强钢丝拉索技术条件》（GB/T18365-2001）的要求。
2.材料2.1 钢丝制造斜拉索的钢丝的尺寸、外形、重量、力学性能以及化学成分的要求应符合《桥梁缆索用热镀锌钢丝》（GB/T17101-1997）的规定。
在交货的成品钢丝中，不得有任何形式的接头。
主要技术指标应满足下表1规定。
表1 Φ7mm高强度镀锌钢丝技术要求2.2 钢丝镀锌层的附着量应大于300g/m2。
镀锌层应按《锌钢丝锌层硫酸铜试验方法》（GB/T 2972-1991）和《镀锌钢丝锌层重量试验方法》（GB/T2973-1991）进行检验。
2.3 锚具宜选用40Cr钢制作，应符合《合金结构钢技术条件》（GB3077-88）的要求。
钢材化学性能及力学性能应符合下表2的要求。
锚杯与螺母的毛坯应为锻件。
锚具在表面镀锌前必须逐个按《锻轧钢棒超声波检验方法》（GB/T 4162-1991）B级探伤，并作磁粉探伤，磁粉探伤按《钢制压力容器磁粉探伤》（JB4730-1994）Ⅱ级进行。
冷铸镦头锚选用型号应与选用的斜拉索型号相匹配。
规格相同的锚具部件，应具有互换性。
表2 锚具钢材化学成分及力学性能技术要求2.4冷铸用环氧树脂、固化剂、增塑剂、稀释剂、填充剂（岩粉）、钢丸等，应符合图纸或监理工程师要求，其中的化工原料应符合工业纯标准。
斜拉索技术要求
一．材料1．钢丝本桥斜拉索采用热挤聚乙烯高强平行钢丝拉索，拉索钢丝采用φ7镀锌高强钢丝。
制作钢丝用钢的化学成分须符合GB/T699-1999《优质碳素结构钢》。
拉索的要求须符合GB/T18365-2001《斜拉桥热挤聚乙烯高强钢丝拉索技术要求》。
1．1尺寸公称直径：7.0mm +0.07mm -0.01mm 。
公称面积：38.5mm2每米重量：0.301kg/m圆度：≤0.07mm1．2力学性能抗拉强度：1670Mpa屈服强度：1410Mpa（II级松弛要求）伸长率：大于4%弹性模量：（2.0±0.1）x105MPa松弛率：不大于2.5%（0.7σ0，1000hrs，20℃）疲劳应力幅：360Mpa（上限应力0.45σ0，200万次脉冲加载）1．3镀锌层镀锌附着量：〉300g/m2线径增加：平均值〈0.13mm锌层附着性试验：5Dx8圈，锌层不剥落硫酸铜试验：每次一分钟，4次以上1．4伸长性1m弦长的钢丝其弯起矢高不得大于30mm。
1．5 成品钢丝不得有电焊接头或其他任何形式的接头。
2．高密度聚乙烯护套本桥斜拉索护套采用双层。
内层为黑色高密度聚乙烯；外层为彩色高密度聚乙烯。
两层聚乙烯之间应具有良好的机械性能及耐候性能，两者具有相同的物理力学性能。
密度（g/cm3）：0.942～0.978熔体流动速率（g/10min）≤0.45拉伸强度（MPa）>20拉伸屈服强度（MPa）>10断裂伸长率（%）>600硬度（邵氏）>60拉伸弹性模量（MPa）>150软化温度（彩色）（℃）>110（黑色）>115碳黑含量（%） 2.3±0.3碳黑粒度（μm）<20100℃168小时空气箱老化拉伸强度保留率（%） >85断裂伸长率保留率（%）>85耐光色牢度（彩色）（级）>7二．斜拉索1．本桥斜拉索采用塑包平行钢丝束，钢丝采用φ7镀锌高强钢丝，护套采用彩色和黑色双层。
斜拉索技术要求
一．材料1．钢丝本桥斜拉索采用热挤聚乙烯高强平行钢丝拉索，拉索钢丝采用φ7镀锌高强钢丝。
制作钢丝用钢的化学成分须符合GB/T699-1999《优质碳素结构钢》。
拉索的要求须符合GB/T18365-2001《斜拉桥热挤聚乙烯高强钢丝拉索技术要求》。
1．1尺寸公称直径：7.0mm +0.07mm -0.01mm 。
公称面积：38.5mm2每米重量：0.301kg/m圆度：≤0.07mm1．2力学性能抗拉强度：1670Mpa屈服强度：1410Mpa（II级松弛要求）伸长率：大于4%弹性模量：（2.0±0.1）x105MPa松弛率：不大于2.5%（0.7σ0，1000hrs，20℃）疲劳应力幅：360Mpa（上限应力0.45σ0，200万次脉冲加载）1．3镀锌层镀锌附着量：〉300g/m2线径增加：平均值〈0.13mm锌层附着性试验：5Dx8圈，锌层不剥落硫酸铜试验：每次一分钟，4次以上1．4伸长性1m弦长的钢丝其弯起矢高不得大于30mm。
1．5 成品钢丝不得有电焊接头或其他任何形式的接头。
2．高密度聚乙烯护套本桥斜拉索护套采用双层。
内层为黑色高密度聚乙烯；外层为彩色高密度聚乙烯。
两层聚乙烯之间应具有良好的机械性能及耐候性能，两者具有相同的物理力学性能。
密度（g/cm3）：0.942～0.978熔体流动速率（g/10min）≤0.45拉伸强度（MPa）>20拉伸屈服强度（MPa）>10断裂伸长率（%）>600硬度（邵氏）>60拉伸弹性模量（MPa）>150软化温度（彩色）（℃）>110（黑色）>115碳黑含量（%） 2.3±0.3碳黑粒度（μm）<20100℃168小时空气箱老化拉伸强度保留率（%） >85断裂伸长率保留率（%）>85耐光色牢度（彩色）（级）>7二．斜拉索1．本桥斜拉索采用塑包平行钢丝束，钢丝采用φ7镀锌高强钢丝，护套采用彩色和黑色双层。
平行钢丝斜拉索施工工艺
第三篇平行钢丝斜拉索施工第一章总则1.0.1编制依据1．《公路桥涵施工技术规范》（JTJ041-2000）;2．《铁路桥涵施工规范》（TB10203-2002）;3．《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》（GB/T18365-2001）；4．已建斜拉桥平行钢丝索挂设施工经验。
1.0.2适用范围本工艺针对采用牵索挂篮悬浇混凝土主梁的平行钢丝索挂索施工而编制，对其它形式桥梁的平行钢丝索挂索施工可参考使用。
1.0.3斜拉索分类及组成平行钢丝索由专业缆索生产厂家制成成品斜拉索，经卷盘后运至施工现场挂设、张拉。
成品斜拉索一般由索体及其两端的冷铸锚（主要包括锚杯、锚圈、连接筒和盖板）组成，索体由紧密排列并经左旋扭绞的钢丝束、束外缠绕细钢丝或纤维增强聚脂带、外挤聚乙烯护套形成。
根据钢丝的不同直径和根数分为不同规格型号的斜拉索，冷铸锚应与拉索型号相匹配。
斜拉索具体规格型号见《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》（GB/T18365-2001）附录。
1.0.4斜拉索验收1．验收标准成品斜拉索应组织验收，验收依据设计图纸、《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》(GB／T18365-2001)、《公路斜拉桥设计规范》（JTJ207-96）等相应规范或标准。
2．验收项目1）技术资料每根斜拉索的质量保证书，以及各项例行检查结果。
例行检查内容包括：（1）钢丝的质量保证单或合格证及索厂的抽检结果。
（2）聚乙烯护套料的质保单或合格证。
（3）冷铸锚的检验报告或合格证（包括零部件探伤报告）。
（4）每根索冷铸填料试件在常温下的抗压强度合格报告。
（5）斜拉索在设计温度，零应力下的直线长度，其误差在规范允许值范围内。
（6）斜拉索的超张拉值符合规范要求，且冷铸锚分丝板内缩值应≤6mm㎜。
（7）每种规格型号的斜拉索均应有一根在超张拉后作弹性模量试验，且其值≥1.9×105 MPa。
（8）包装完好，标示牌上字迹清楚，填写内容齐全。
斜拉索安装及张拉安全保障措施
斜拉索安装及张拉安全保障措施一、斜拉索安装安全保障措施斜拉索安装这一阶段施工作业面长、危险性大，要做到安全文明施工必须掌握施工中特别注意的细节。
（1）为确保斜拉索锚头和PE护套不受损伤，因此在对斜拉索的各项防护措施必须严格检查、切实做好。
上锚就位后，在下锚牵引前为防止拉索重挂与锚索管接触擦伤PE护套，因此在钢丝绳脱挂前，用胶板衬垫在锚索管与拉索之间。
（2）在斜拉索上安装点索夹应有足够的长度，其夹紧用的螺栓应有足够的强度，拧紧后应使索夹与斜拉索之间（垫高强橡胶板）产生足够的摩擦力，以防止索夹受力后滑移。
下锚头牵引时，牵引力较大，牵引连接索夹应顶住冷铸锚杯，将力传至冷铸锚可有效防止连接索夹滑移。
（3）在斜拉索安装过程中，各种构件连接处较多，如锚头与拉杆、牵引头的连接、滑轮与塔柱拉索的连接等，任一处发生问题就会发生事故，在施工中应特别注意各连接的可靠性。
所有起重用钢丝绳、卸扣、转向轮等均应符合施工规范，具有足够的安全系数。
（4）各作业点指挥人员应用对讲机及时联系，统一步调，协调指挥。
卷扬机应定人专职操作，遇突发情况能及时作出正确的反应。
（5）牵引操作过程中要避免张拉力超过钢绞线或千斤顶的承载能力，加载过程应保持平稳，钢绞线牵引必须一次安装到位，不允许未牵引到位就停止施工。
（6）塔内、塔外各施工部件都应做好双重保险任务，防止事故发生。
（7）施工挂篮内作业空间狭小，作业人员要相互提醒，走动时要轻、慢，物体摆放要均衡。
（8）夜间施工时，要有足够的照明，严禁在视线不明的情况下施工。
（9）高空吊物施工时，要注意检查起重系统及索具的完好性，并保持各作业点之间联系方式和信号的可靠性，严禁在模糊情况下进行操作。
（10）油泵千斤项、工装夹具等转运时，应使其尽量降低，防止意外事故发生。
（11）钢绞线软牵引过程为保证施工安全需注意以下事项：1）软牵引钢绞线与牵引钢丝绳必须用布缠紧，而且要用12#铁丝捆牢，确保进入索道管时不得松散。
