焊 接 质 量 控 制

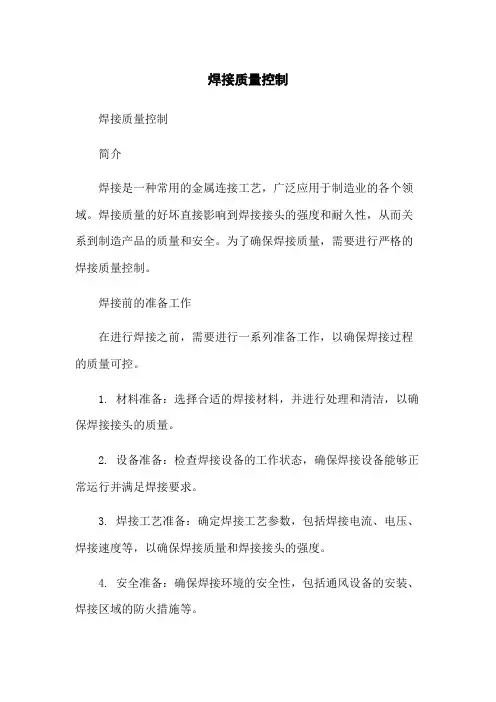

焊接质量控制
焊接质量控制焊接质量控制简介焊接是一种常用的金属连接工艺，广泛应用于制造业的各个领域。
焊接质量的好坏直接影响到焊接接头的强度和耐久性，从而关系到制造产品的质量和安全。
为了确保焊接质量，需要进行严格的焊接质量控制。
焊接前的准备工作在进行焊接之前，需要进行一系列准备工作，以确保焊接过程的质量可控。
1. 材料准备：选择合适的焊接材料，并进行处理和清洁，以确保焊接接头的质量。
2. 设备准备：检查焊接设备的工作状态，确保焊接设备能够正常运行并满足焊接要求。
3. 焊接工艺准备：确定焊接工艺参数，包括焊接电流、电压、焊接速度等，以确保焊接质量和焊接接头的强度。
4. 安全准备：确保焊接环境的安全性，包括通风设备的安装、焊接区域的防火措施等。
焊接过程中的质量控制在焊接过程中，需要进行一系列质量控制措施，以确保焊接接头的质量。
1. 规范操作：根据焊接工艺规范进行焊接操作，包括焊接电流、电压、焊接速度等。
2. 监测参数：监测焊接参数的变化，及时调整焊接设备，以保持焊接参数的稳定性。
3. 检查焊缝：使用目视检查、X射线检测等方法，检查焊缝的质量，包括焊缝的完整性、焊缝的几何尺寸等。
4. 焊接电流和电压的记录：记录每次焊接的电流和电压，并进行分析，以便及时发现异常情况。
5. 质量检测：通过拉伸试验、冲击试验等方法，对焊接接头进行质量检测，以验证焊接质量的可靠性。
焊接后的质量控制焊接完成后，仍然需要进行一系列质量控制措施，以确保焊接接头的质量。
1. 清洗焊接接头：清洗焊接接头，去除焊接产生的焊渣和其他杂质，以保持焊接接头的质量。
2. 表面处理：对焊接接头进行表面处理，包括喷漆、涂层等，以提高焊接接头的耐腐蚀性和美观性。
3. 质量检测：对焊接接头进行质量检测，包括外观检查、力学性能检测等，以验证焊接接头的质量。
4. 标识和记录：对焊接接头进行标识，并将焊接质量记录下来，以便后续质量追溯和质量管理。
焊接质量控制是确保焊接接头质量的关键措施。
焊接质量控制点
焊接质量控制点焊接是制造业中常见的连接工艺，焊接质量直接影响产品的性能和安全性。
为了确保焊接质量，需要严格控制焊接过程中的关键点。
本文将介绍焊接质量控制的五个关键点。
一、焊接材料选择1.1 选择合适的焊接材料：根据焊接对象的材料和要求，选择合适的焊接材料，确保焊接连接的强度和稳定性。
1.2 确保焊接材料质量：检查焊接材料的质量，包括焊丝、焊条等，避免使用劣质材料影响焊接质量。
1.3 保持焊接材料的干燥：焊接材料在焊接过程中需要保持干燥，避免水分等杂质对焊接质量的影响。
二、焊接设备调试2.1 校准焊接设备：在进行焊接前，需要对焊接设备进行校准，确保焊接参数的准确性。
2.2 调试焊接设备：根据焊接对象的要求，调试焊接设备的参数，包括焊接电流、电压等，确保焊接过程稳定。
2.3 检查焊接设备的安全性：在进行焊接前，需要检查焊接设备的安全性能，确保焊接过程的安全。
三、焊接工艺控制3.1 确定焊接工艺：根据焊接对象的要求，确定合适的焊接工艺，包括焊接方法、焊接顺序等。
3.2 控制焊接速度：在焊接过程中，需要控制焊接速度，避免过快或过慢导致焊接质量问题。
3.3 控制焊接温度：根据焊接材料的要求，控制焊接温度，确保焊接过程中材料的熔化和固化均匀。
四、焊接质量检测4.1 可视检测：在焊接完成后，进行可视检测，检查焊缝的外观是否平整、无气孔、裂纹等缺陷。
4.2 渗透检测：对焊接部位进行渗透检测，检查焊缝的密封性和质量。
4.3 强度检测：进行焊接接头的强度检测，确保焊接连接的强度符合要求。
五、焊接记录和追溯5.1 记录焊接参数：在焊接过程中，需要记录焊接参数，包括焊接材料、设备参数等，以备日后追溯。
5.2 焊接质量报告：对焊接质量进行评估，并生成焊接质量报告，记录焊接过程中的问题和改进措施。
5.3 追溯焊接质量：根据焊接记录和报告，进行焊接质量的追溯，及时发现和解决问题，提高焊接质量。
总结：焊接质量控制是确保产品质量和安全的重要环节，需要从焊接材料选择、设备调试、工艺控制、质量检测和记录追溯等方面进行全面管理，以确保焊接质量符合要求，提升产品的竞争力和信誉度。
焊接质量控制
焊接质量控制一、引言焊接是一种常见的金属连接方法，广泛应用于工业制造、建筑和维修等领域。
焊接质量控制是确保焊接连接的强度、密封性和耐久性的重要步骤。
本文将详细介绍焊接质量控制的标准格式文本，包括质量控制的目的、方法、标准和检测流程等。
二、质量控制目的焊接质量控制的目的是确保焊接连接的质量符合相关标准和要求，以提高产品的可靠性和安全性。
通过控制焊接过程中的参数和检测焊接质量，可以避免焊接缺陷和质量问题的发生，从而提高产品的性能和寿命。
三、质量控制方法1. 焊接参数控制：根据焊接材料的特性和焊接接头的要求，确定合适的焊接电流、电压、速度和角度等参数，确保焊接过程的稳定性和一致性。
2. 焊接材料选择：选择合适的焊接材料，包括焊丝、焊剂和保护气体等，确保焊接连接的强度和耐腐蚀性。
3. 焊接设备维护：定期检查和维护焊接设备，确保其正常工作和准确的参数输出。
4. 焊接操作规范：制定焊接操作规范，包括焊接前的准备工作、焊接过程的操作要求和焊后的处理措施等，确保焊接过程的一致性和可追溯性。
5. 焊接质量检测：采用非破坏性和破坏性检测方法，对焊接接头进行质量检测，包括焊缝形态、焊缝强度和焊缺陷等指标的检测。
四、质量控制标准焊接质量控制的标准根据不同的焊接材料和应用领域而定。
以下是一些常用的焊接质量控制标准：1. 国际标准化组织（ISO）焊接质量标准：ISO 3834-2为焊接质量体系的要求标准，包括焊接质量管理体系的建立和焊接工艺的控制等方面。
2. 美国焊接学会（AWS）焊接质量标准：AWS D1.1为结构焊接的质量要求标准，包括焊接接头的准备、焊接操作和焊后处理等方面。
3. 欧洲焊接标准（EN）：EN 1090为钢结构焊接的质量要求标准，包括焊接材料的选择、焊接过程的控制和焊接接头的检测等方面。
五、质量控制检测流程焊接质量控制的检测流程包括以下步骤：1. 准备工作：检查焊接设备和材料的状态，确保其符合要求。
2. 焊接参数设置：根据焊接接头的要求，设置合适的焊接参数。

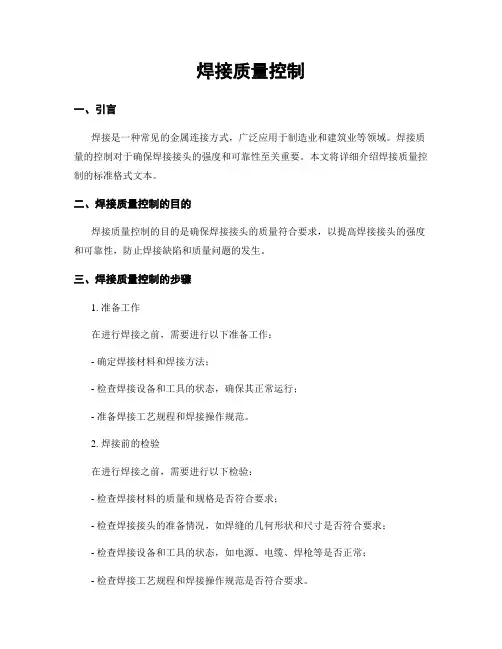

焊接质量控制
焊接质量控制一、引言焊接是一种常见的金属连接方式，广泛应用于制造业和建筑业等领域。
焊接质量的控制对于确保焊接接头的强度和可靠性至关重要。
本文将详细介绍焊接质量控制的标准格式文本。
二、焊接质量控制的目的焊接质量控制的目的是确保焊接接头的质量符合要求，以提高焊接接头的强度和可靠性，防止焊接缺陷和质量问题的发生。
三、焊接质量控制的步骤1. 准备工作在进行焊接之前，需要进行以下准备工作：- 确定焊接材料和焊接方法；- 检查焊接设备和工具的状态，确保其正常运行；- 准备焊接工艺规程和焊接操作规范。
2. 焊接前的检验在进行焊接之前，需要进行以下检验：- 检查焊接材料的质量和规格是否符合要求；- 检查焊接接头的准备情况，如焊缝的几何形状和尺寸是否符合要求；- 检查焊接设备和工具的状态，如电源、电缆、焊枪等是否正常；- 检查焊接工艺规程和焊接操作规范是否符合要求。
3. 焊接过程的控制在焊接过程中，需要进行以下控制：- 控制焊接电流、电压、焊接速度等参数，确保焊接接头的质量；- 控制焊接温度和焊接时间，避免焊接过热或过冷；- 控制焊接环境，如焊接熔池的保护气体、焊接区域的清洁度等；- 控制焊接操作人员的技术水平和操作规范，确保焊接质量。
4. 焊接后的检验在焊接完成后，需要进行以下检验：- 对焊接接头进行外观检查，如焊缝的形状、尺寸、表面质量等；- 对焊接接头进行力学性能测试，如拉伸强度、抗剪强度等；- 对焊接接头进行无损检测，如超声波检测、射线检测等。
5. 焊接质量记录和报告对焊接质量进行记录和报告，包括以下内容：- 焊接过程中的参数记录，如焊接电流、电压、焊接速度等；- 焊接前后的检验结果记录，如焊缝的尺寸、外观质量、力学性能等；- 焊接操作人员的资质和操作记录；- 焊接设备和工具的维护记录。
四、焊接质量控制的标准焊接质量控制的标准可以根据不同的焊接材料和焊接方法进行制定。
一般来说，焊接质量控制的标准应包括以下内容：- 焊接接头的几何形状和尺寸要求；- 焊接接头的外观质量要求，如焊缝的表面平整度、无气孔、无裂纹等；- 焊接接头的力学性能要求，如拉伸强度、抗剪强度等；- 焊接接头的无损检测要求，如超声波检测、射线检测等；- 焊接操作人员的资质要求和操作规范。
焊接质量控制
焊接质量控制焊接质量控制1. 简介焊接是工业生产和制造过程中常用的技术方法之一，它通过将金属材料加热至熔化状态，然后冷却后形成结合体，用于连接、修补和制造金属构件。
焊接的质量控制是确保焊接连接的强度、完整性和可靠性的关键步骤。
本文将介绍焊接质量控制的重要性以及一些常用的质量控制方法。
2. 焊接质量控制的重要性焊接质量控制对于确保焊接连接的性能和可靠性至关重要。
以下是焊接质量控制的几个重要原因：2.1 提高焊接连接的强度和耐久性焊接连接的强度和耐久性是评判焊接质量的重要指标。
通过质量控制措施，可以确保焊接接头的强度和耐久性达到设计要求，避免焊接接头在使用过程中出现断裂、脱落等问题。
2.2 避免焊接缺陷的出现焊接过程中可能会出现各种焊接缺陷，如气孔、夹渣、裂纹等。
这些缺陷可能会导致焊接接头的强度和密封性受损，甚至导致焊接接头失效。
通过质量控制措施，可以及时发现并修复这些焊接缺陷，确保焊接接头的质量。
2.3 减少人工和材料资源的浪费焊接质量不达标往往需要进行返工或者更换焊接接头，这将导致人工和材料资源的浪费。
通过有效的质量控制措施，可以降低焊接缺陷的发生率，减少返工和更换的需求，从而节约人力和材料资源。
3. 焊接质量控制方法3.1 焊接前的准备工作在焊接前，需要进行一系列准备工作，以确保焊接质量。
这些准备工作包括：- 确定焊接方法和参数- 清洁焊接材料和焊接表面- 检查焊接设备和工具的状态- 确保焊接区域的通风和安全3.2 焊接过程中的质量控制在焊接过程中，需要采取一些措施来控制焊接质量，这些措施包括：- 监控焊接参数，如焊接温度、电流等- 合理控制焊接速度和焊接压力- 检查焊接接头的表面质量，如是否有气孔、夹渣等缺陷- 确保焊接接头的尺寸和形状符合设计要求3.3 焊接后的质量检验焊接完成后，需要进行质量检验来确保焊接质量符合要求。
这些质量检验方法包括：- 目测检查焊接接头的外观质量- 使用无损检测技术，如超声波检测、X射线检测等，检查焊接接头的内部质量- 进行力学性能测试，如拉伸试验、冲击试验等，评估焊接接头的强度和韧性- 进行尺寸测量，确保焊接接头的尺寸符合要求4. 总结焊接质量控制对于确保焊接连接的强度、完整性和可靠性至关重要。

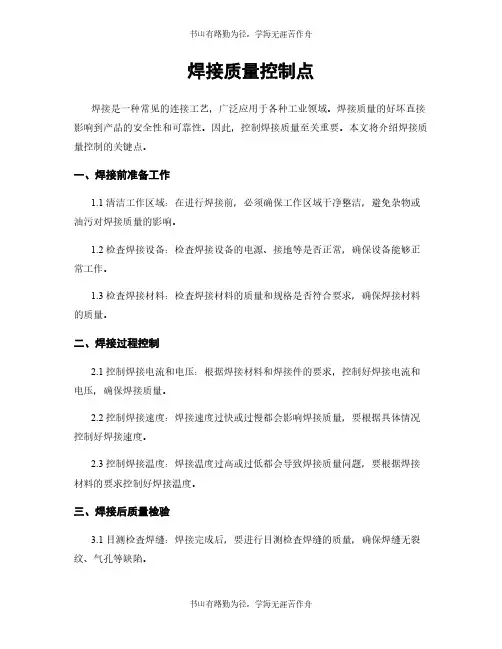

焊接质量控制点
焊接质量控制点焊接是一种常见的连接工艺，广泛应用于各种工业领域。
焊接质量的好坏直接影响到产品的安全性和可靠性。
因此，控制焊接质量至关重要。
本文将介绍焊接质量控制的关键点。
一、焊接前准备工作1.1 清洁工作区域：在进行焊接前，必须确保工作区域干净整洁，避免杂物或油污对焊接质量的影响。
1.2 检查焊接设备：检查焊接设备的电源、接地等是否正常，确保设备能够正常工作。
1.3 检查焊接材料：检查焊接材料的质量和规格是否符合要求，确保焊接材料的质量。
二、焊接过程控制2.1 控制焊接电流和电压：根据焊接材料和焊接件的要求，控制好焊接电流和电压，确保焊接质量。
2.2 控制焊接速度：焊接速度过快或过慢都会影响焊接质量，要根据具体情况控制好焊接速度。
2.3 控制焊接温度：焊接温度过高或过低都会导致焊接质量问题，要根据焊接材料的要求控制好焊接温度。
三、焊接后质量检验3.1 目测检查焊缝：焊接完成后，要进行目测检查焊缝的质量，确保焊缝无裂纹、气孔等缺陷。
3.2 使用探伤仪器检测焊缝：对焊缝进行探伤检测，确保焊缝的质量符合标准要求。
3.3 进行拉力试验：对焊接件进行拉力试验，检验焊接强度是否符合要求。
四、焊接质量记录和追溯4.1 记录焊接参数：对每次焊接的参数进行记录，包括焊接材料、电流、电压等，便于后期追溯。
4.2 记录焊接人员：记录参与焊接的人员信息，确保焊接质量的责任明确。
4.3 建立焊接质量档案：将每次焊接的记录整理成档案，便于日后查阅和追溯。
五、持续改进和培训5.1 分析焊接质量问题：对焊接过程中出现的质量问题进行分析，找出原因并改进。
5.2 培训焊接人员：定期对焊接人员进行培训，提高其焊接技术和质量意识。
5.3 持续改进焊接工艺：根据焊接过程中的经验总结，不断改进焊接工艺，提高焊接质量。
总结：控制焊接质量是确保产品质量的关键环节，只有严格控制焊接过程中的关键点，才能保证焊接质量符合标准要求。
希望通过本文的介绍，能够帮助读者更好地掌握焊接质量控制的方法和技巧。
焊接质量控制
焊接质量控制引言概述:焊接是一种常见的金属连接方法，广泛应用于制造业。
然而，焊接质量的控制对于确保产品的可靠性和安全性至关重要。
本文将介绍焊接质量控制的重要性，并详细阐述焊接质量控制的五个关键方面。
一、焊接材料的选择与准备1.1 材料选择：焊接材料的选择应根据具体应用需求和工艺要求进行。
不同材料的焊接性能差异较大，因此必须选择合适的焊接材料，以确保焊缝的强度和可靠性。
1.2 材料准备：在焊接前，必须对焊接材料进行准备工作。
这包括清洁焊接表面，去除氧化物和油脂等杂质，以确保焊接时的良好接触和质量。
二、焊接工艺参数的控制2.1 焊接电流和电压：焊接电流和电压是焊接工艺中最关键的参数之一。
合理控制焊接电流和电压可以确保焊缝的强度和质量，避免焊接过热或不充分的问题。
2.2 焊接速度：焊接速度的选择应根据焊接材料和焊接工艺来确定。
过快的焊接速度可能导致焊接质量下降，而过慢的焊接速度则可能导致过热和变形等问题。
2.3 焊接气体保护：对于某些焊接过程，如氩弧焊，焊接气体的选择和控制也是至关重要的。
正确选择和控制焊接气体可以防止氧化和污染，提高焊接质量。
三、焊接设备的维护与校准3.1 设备维护：焊接设备的正常维护是确保焊接质量的重要保证。
定期检查和维护焊接设备，保持其正常工作状态，可以减少故障和质量问题的发生。
3.2 设备校准：焊接设备的准确性对于焊接质量的控制至关重要。
定期进行设备校准，确保焊接设备的参数和指示准确无误，以保证焊接质量的一致性和可靠性。
3.3 操作员培训：操作员的技能和知识水平对焊接质量的影响也非常大。
通过培训和教育，提高操作员的技术水平和质量意识，可以有效提高焊接质量。
四、焊接过程的监控与检测4.1 温度监控：焊接过程中的温度控制是确保焊接质量的关键因素之一。
通过使用温度传感器和监控系统，可以实时监测焊接过程中的温度变化，及时调整焊接参数，保证焊接质量。
4.2 焊缝检测：焊缝的质量直接影响焊接的可靠性和强度。
焊接质量控制
焊接质量控制焊接质量控制是指通过一系列的措施和方法，确保焊接过程中所得到的焊缝质量符合规定的标准和要求。
焊接质量控制的目标是保证焊接接头的强度、密封性、耐腐蚀性等性能，以确保焊接结构的安全可靠。
一、焊接质量控制的基本要求1. 材料的选择和质量控制：焊接材料的选择应符合设计要求，并且要经过严格的质量控制，确保焊接接头的强度和耐腐蚀性。
2. 焊接设备的选择和维护：选择适合的焊接设备，并且要定期进行维护和检修，确保设备的正常运行和焊接质量的稳定。
3. 焊接工艺的确定和优化：根据焊接材料的特性和工作条件，确定合适的焊接工艺，并进行优化，以提高焊接质量。
4. 焊工的培训和资质认证：对焊工进行培训，提高其焊接技能和质量意识，并确保其具备相应的焊接资质认证。
二、焊接质量控制的具体措施1. 焊接前的准备工作：在进行焊接前，要对焊接材料进行清洁处理，去除杂质和氧化物。
同时，要对焊接设备进行检查和调试，确保其正常工作。
2. 焊接参数的控制：根据焊接材料的特性和工作条件，确定合适的焊接参数，如焊接电流、电压、焊接速度等。
并且要对焊接参数进行实时监测和调整，以确保焊接质量的稳定。
3. 焊接工艺的控制：在焊接过程中，要严格按照焊接工艺规程进行操作，包括焊接顺序、焊接层间温度控制、焊接速度控制等。
同时，要对焊接过程进行实时监控，及时发现并纠正焊接缺陷。
4. 焊接接头的检测和评估：在焊接完成后，要对焊接接头进行非破坏性检测和破坏性检测，以评估焊接质量是否符合要求。
非破坏性检测方法包括超声波检测、射线检测等，破坏性检测方法包括拉伸试验、冲击试验等。
5. 焊接质量记录和追溯：对每次焊接过程进行详细记录，包括焊接参数、焊工信息、焊接材料信息等。
并且要建立焊接质量追溯系统，以便于对焊接质量进行溯源和追踪。
三、焊接质量控制的效果评估1. 焊接接头的强度评估：通过拉伸试验、冲击试验等方法，评估焊接接头的强度是否满足设计要求。
2. 焊接接头的密封性评估：通过气密性测试、水压试验等方法，评估焊接接头的密封性是否满足要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TGJA－HJKZ－XD 焊接质量控制编制：年月日审核：年月日批准：年月日天工建筑安装工程有限公司一、焊接人员从事焊接压力管道的焊接工人，必须按照《锅炉压力容器压力管道焊工考试与管理规则》进行培训、考试，取得焊工合格证后，才能在有效期内从事所合格的材料、位置、焊接方法等范围内，按照焊接工艺指导书或焊接工艺卡从事焊接。
二、施焊环境1、焊接作业区风速当手工电弧焊超过8m/s、气体保护焊超过2m/s时，应设防风棚或采取其他防风措施。
否则禁止施焊。
2、焊接作业区的相对湿度不得大于90％。
3、当焊接表面潮湿或有冰雪覆盖时，应采取加热去湿除潮措施。
4、焊接作业区环境温度低于0℃时，应将构件焊接区各方向大于或等于二倍钢板厚度且不小于100mm范围内的母材，加热到20℃以上方可施焊，且在焊接过程中均不应低于这一温度。
三、焊接工艺评定1、工业管道焊接工艺评定参照如下标准：1.1 GB50236－1998《现场设备、工业管道焊接工程及验收规范》1.2中华人民共和国行业标准JGJ81-2002/J218-2002《建筑钢结构焊接技术规程》2、焊接工艺评定应以可靠的钢材焊接性能为依据，并在管道焊接前完成。
3、焊接工艺评定的一般过程：拟定焊接工艺指导书、施焊试件和制取试样、检验试件和试样、则定焊接接头是否具有所要求的使用性能、提出焊接工艺评定报告对拟定的焊接工艺指导书进行验证。
4、焊接工艺评定所用设备、仪表应处于正常工作和完好状态，由本单位技能熟练的焊接人员使用本单位焊接设备焊接试件，不允许外单位焊工担任。
5、试样的无损检测及理化试验应由相应资格的单位进行。
6、评定用的钢材、焊接材料均应具有出厂合格证及质量证明书，并符合相应的标准、规范的要求。
7、在制定“焊接工艺指导书”之前，应确定评定用的钢材的焊接性能，如无可靠数据，应先进行钢材的焊接性试验。
四、焊接材料1、焊材的订货由技术部门焊接工艺人员提出所需的焊材牌号、规格、数量，供应部门考虑产品焊接需求与周转而进行采购。
2、焊材采购进库必须进行验收，验收合格后方可入库。
3、焊接材料应储存在干燥、通风良好的室内仓库中，仓库中不允许放置有害气体、腐蚀性物品等其它材料，并应保持清洁。
4、所有焊接材料，均应按种类、牌号、规格、批次、入库时间分类堆放，焊条应存放在离墙、离地面300mm以上的货架上，并挂上明显的标记编号，避免混乱。
存放焊条时应注意不要损坏包装，入库的焊条应保证先入库先使用。
5、焊材管理人员应熟悉各类焊材的一般性能和使用要求，定期查看所保管的焊材有无受潮、锈蚀、污损等情况，对储存中所发现的焊材质量问题，应及时与有关部门联系，妥善处理。
6、根据平时生产焊接工作量的大小配备烘干箱，以满足焊材烘干及生产的需要。
7、烘干人员对焊材进行烘干前，应检查焊件材质牌号是否有误，如发现问题及时处理。
8、焊材应先入库先烘干先发放，烘干前再拆除包装，当一次烘不完时也应将剩余部分包好退回库内。
9、焊条烘干前应检查其使用外观，去除药皮脱落、开裂和偏心与受潮严重的焊条，以确保焊条的使用质量。
焊剂烘干前应筛去细粉，去除杂物。
10、不同烘干条件的焊条不得通路烘烤，不同规格的焊条或焊剂同炉烘干时应放在烘干箱那的不同部位并做好标记。
放入烘干箱内的焊条堆层不宜过厚，（一般1～3层），以使焊条均匀受热和容易排除潮气。
所烘焊材的牌号、规格及数量应保证生产需要，严格按烘干条件进行烘干，不得影响使用。
11、焊工领用焊条时必须携带焊条保温筒，以防止在使用过程中受潮。
发放焊材时，应核对焊材牌号、规格，放置错发和错用。
12、焊工必须熟悉所焊焊件的材质、规格、所选用的焊材牌号，并严格按照相应的焊接工艺卡规定的焊接工艺要求进行施焊。
13、焊丝在使用前应按工艺要求去除表面油污、锈蚀及其它脏物，并注意在使用过程中保持表面清洁。
14、焊条在使用过程中应注意保持干燥，并应在保证质量的前提下尽量提高焊材的利用率。
15、焊工在使用焊材时发现问题及时与有关人员联系解决，如焊接不正常、焊材错用、工艺性能不好，焊缝检查经常出现缺陷超标、合格率普遍较低等情况。
五、安装施焊1、焊接设备、工装应处于正常状态，安全可靠。
2、焊接选用的材料应和设计图样及焊接工艺指导书、焊接工艺的规定相一致。
3、焊接坡口表面清理要求：焊接坡口应符合相关要求，坡口尺寸应符合设计图样规定，奥氏体高合金钢坡口两侧各100mm范围内应刷涂料，防止飞溅粘附。
4、选用的焊接参数应符合焊接工艺的规定，并对焊接位置做钢印标记，记录焊接实际参数并签署。
5、焊缝的设置应避开应力集中区，便于焊接，并应符合下列规定：5.1钢板卷管相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100mm。
5.2 除焊接及成型管件外的其他管道对接焊缝的中心到管道弯曲起点的距离应不小于管道外径，且不应小于100mm，管道对接焊缝与支、吊架边缘之间的距离不应小于50mm。
同一直管段上两对接焊缝中线面间的距离：当公称直径大于或等于150mm时不应小于150mm，公称直径小于150mm时不应小于管道外径。
5.3 不宜在焊缝及其边缘上开孔，当不可避免时，应对开孔直径1.5倍或开孔补强板直径范围内的焊缝进行无损检测，确认焊缝合格厚，方可开孔。
补强板覆盖的焊缝应磨平。
5.4 焊缝的坡口形式和尺寸应符合设计文件和焊接指导书的规定。
当无规定时，参见GB50236附录C第C.0.1条的规定，6、焊件在采用加热方式加工坡口后，必须除去坡口表面的氧化皮、熔渣以及影响焊接接头质量的表面层，并应将凹凸不平处打磨平整。
7、焊件组对前应将坡口及其内外表面侧不小于10mm范围内的油、漆、垢、锈、毛刺及镀锌层等清理干净，且不得有裂纹、夹渣等缺陷。
8、焊件组对时应垫置牢固，并应采取措施防止焊接过程中产生的应力及变形。
9、焊条、焊丝的选用，应按照母材的化学成份、力学性能、焊接接头的抗裂性、使用条件及施工条件等综合因素确定，并符合下列条件：9.1焊接工艺性能应良好。
9.2同种钢材焊接时，焊缝金属的性能和化学成分应与母材相当。
9.3异种钢焊接时的焊条选用：1)当两侧母材均为非奥氏体钢或均为奥氏体钢时，可根据合金含量较低一侧母材或介于两者之间的选用焊材。
2)当两侧母材之一为奥氏体钢时，应选用25Cr-13Ni型或含Ni量更高的焊材。
10、定位焊应符合下列规定：10.1焊接定位焊时，应采用与根部焊道相同的焊接材料和焊接工艺，并应由合格焊工施焊。
10.2定位焊的长度、厚度和间距，应能保证焊缝在正式焊接过程中不致开裂。
10.3在焊接根部焊道前，应对定位焊缝进行检查，发现缺陷时应处理后方可施焊。
10.4与母材焊接的工卡具其材质宜与母材相同或同一类别号，拆除工卡具时不应损伤母材，拆除后应将残留焊疤打磨修整至与母材表面平齐。
11、严禁在坡口之外的母材表面引弧和试验电流，并应防止电流擦伤母材。
12、对含Cr量大于或等于3％或合金元素总含量大于5％的焊件，氩弧焊打底时，焊缝内侧应冲氩气或其他保护气体，或采取其他防止内侧焊缝金属被氧化的措施。
13、焊接时应采取合理的施焊方法和施焊顺序。
14、施焊过程中应保证起弧和收弧处的质量，收弧时应将弧坑填满。
多层焊的层间接头应错开。
15、管道焊接时，管内应防止穿堂风。
16、除工艺或检验要求分层次焊接外，每条焊缝宜一次连续焊完，当因故中断焊接时，应根据工艺采取防止产生裂纹的措施，再次焊接前检查焊层表面，确认无裂纹后，方可按原工艺要求继续施焊。
17、奥氏体不锈钢、奥体不锈钢与非奥氏体异种钢接头焊接时，应在焊接作业指导书规定的范围内，在保证焊透和熔合良好的条件下，采用小电流、短电弧、快速焊合多层多道焊工艺，并控制层间温度。
18、奥氏体不锈钢焊缝应按设计文件规定对其以及其附近表面进行酸洗、钝化处理。
19、组对前应对各零部件的主要结构尺寸、坡口尺寸、破口表面进行检查，保证其结构尺寸、坡口形式及尺寸符合设计文件或焊接作业指导书的规定。
20、组对后应检查组对构件的形状、位置、错边量、组对间隙，确认其符合设计文件、焊接作业指导书及GB50236的规定。
六、焊缝检查1、管道焊缝的外观检验质量应符合GB50236《现场设备、工业管道焊接工程施工及验收规范》的有关规定。
2、除焊接作业指导书有特殊要求的焊缝外，焊接完成后应立即去除焊缝表面渣皮、飞溅物，气力干净焊缝表面，然后进行焊缝外观检查。
3、对焊缝咬边情况进行检查，对允许咬边的焊缝表面，咬边深度不得大于0.5mm，咬边的连续长度不得大于100mm，两侧的咬边总长度不得超过该焊缝长度的10％。
4、低温管道焊接区域内，包括焊接接头及角接接头的表面，不得有裂纹、气孔和咬边等缺陷，不应有急剧的形状变化，呈圆滑过渡。
5、焊接完毕后对焊缝余高、棱角度进行检查，按照设计文件或图样规定的施工标准进行判定。
七、焊缝返修对于经无损检测发现焊接接头缺陷超标的焊缝，应进行返修。
一、二次返修由焊接责任师审核后进行返修，超次返修，除焊接责任师审核外，还应经单位技术总负责人审批。
每次返修，检查员应进行检查、记录。
