水泥混凝土立方体抗压强度
混凝土立方体抗压强度标准值
混凝土立方体抗压强度标准值数字表示式混凝土立方体抗压强度标准值用fcu,k表示。
《混凝土结构设计规范》要求GB50010《混凝土结构设计规范》要求: 混凝土立方体抗压强度标准值系指根据标准方法制作养护边长为150mm立方体试件, 在28d龄期用标准试验方法测得含有95%确保率抗压强度。
《混凝土强度检验评定标准》要求GB50107《混凝土强度检验评定标准》要求: 立方体抗压强度标准值系指对按标准方法制作和养护边长为150mm立方体试件, 在28天龄期, 用标准试验方法测得抗压强度总体分布中一个值, 强度低于该值概5%。
《混凝土结构工程施工质量验收规范》要求GB50204《混凝土结构工程施工质量验收规范》要求: 混凝土立方体抗压强度标准值当试件尺寸为100mm立方体或骨料最大粒径≤31.5mm时, 应乘以强度尺寸换算系数0.95。
当试件尺寸为200mm立方体或骨料最大粒径≤63mm 时, 应乘以强度尺寸换算系数1.05。
《一般混凝土力学性能试验方法标准》要求GB50081《一般混凝土力学性能试验方法标准》要求: 试件养护条件当采取标准养护试件, 应在温度在20±2℃, 相对湿度为95%以上标准养护室中养护, 或在温度在20±2℃不流动Ca(OH)2饱和溶液中养护。
评析综上, 比如C30就表示该批混凝土立方体抗压强度标准值是以150mm边长混凝土立方体试件在20±2℃, 相对湿度为95%以上标准养护室中养护, 或在温度在20±2℃不流动Ca(OH)2饱和溶液中养护28天测得混凝土抗压强度为30N/mm2或30MPa,此抗压强度含有95%概率确保。
如不是标准尺寸需要乘以对应尺寸换算系数。
砼试块送样注意问题土建工程试验送样是表现展示土建工程质量优劣一个关键路径, 砼试块送样是土建工程试验一个关键组成部分, 同时砼试块送样又存在时效性强, 试验汇报出来后无法更改, 不能补送特点。
混凝土立方体抗压强度标准值、混凝土轴心抗压强度标准值、混凝土轴心抗压强度设计

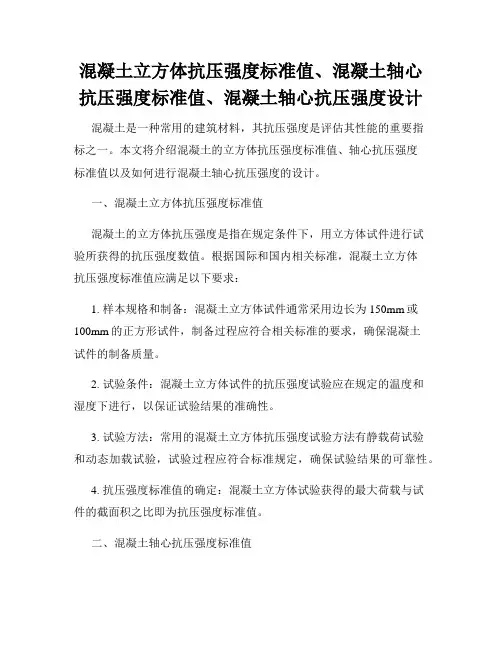

混凝土立方体抗压强度标准值、混凝土轴心抗压强度标准值、混凝土轴心抗压强度设计混凝土是一种常用的建筑材料，其抗压强度是评估其性能的重要指标之一。
本文将介绍混凝土的立方体抗压强度标准值、轴心抗压强度标准值以及如何进行混凝土轴心抗压强度的设计。
一、混凝土立方体抗压强度标准值混凝土的立方体抗压强度是指在规定条件下，用立方体试件进行试验所获得的抗压强度数值。
根据国际和国内相关标准，混凝土立方体抗压强度标准值应满足以下要求：1. 样本规格和制备：混凝土立方体试件通常采用边长为150mm或100mm的正方形试件，制备过程应符合相关标准的要求，确保混凝土试件的制备质量。
2. 试验条件：混凝土立方体试件的抗压强度试验应在规定的温度和湿度下进行，以保证试验结果的准确性。
3. 试验方法：常用的混凝土立方体抗压强度试验方法有静载荷试验和动态加载试验，试验过程应符合标准规定，确保试验结果的可靠性。
4. 抗压强度标准值的确定：混凝土立方体试验获得的最大荷载与试件的截面积之比即为抗压强度标准值。
二、混凝土轴心抗压强度标准值混凝土的轴心抗压强度是指在规定条件下，用圆柱体试件进行试验所获得的抗压强度数值。
与混凝土立方体试验相比，混凝土轴心抗压强度试验更能准确评估混凝土的抗压性能。
混凝土轴心抗压强度标准值的确定步骤如下：1. 样本规格和制备：混凝土轴心试件通常采用直径为150mm、高度为300mm的圆柱形试件，制备过程应符合相关标准的要求。
2. 试验条件：混凝土轴心试件的抗压强度试验应在规定的温度和湿度下进行，以保证试验结果的准确性。
3. 试验方法：常用的混凝土轴心抗压强度试验方法有静载荷试验和动态加载试验，试验过程应符合标准规定。
4. 抗压强度标准值的确定：混凝土轴心试验获得的最大荷载与试件的截面积之比即为抗压强度标准值。
三、混凝土轴心抗压强度设计混凝土轴心抗压强度设计是指根据建筑结构的要求和使用条件，确定混凝土轴心抗压强度的设计数值。
混凝土立方体抗压强度计算
混凝土立方体抗压强度计算
一、混凝土立方体抗压强度的意义
混凝土立方体抗压强度是指混凝土在垂直压力作用下的承受能力，它是评价混凝土材料性能的重要指标之一。
在建筑工程、桥梁工程等领域，混凝土立方体抗压强度对于保证工程质量和安全具有重要意义。
二、混凝土立方体抗压强度计算公式
混凝土立方体抗压强度的计算公式为：
fcu = P / A
其中，fcu 表示混凝土立方体抗压强度（单位：MPa），P 表示试块受到的压力（单位：MPa），A 表示试块的横截面积（单位：mm）。
三、影响混凝土立方体抗压强度的因素
1.水泥强度：水泥强度越高，混凝土立方体抗压强度越高。
2.水泥用量：水泥用量适当增加，可以提高混凝土立方体抗压强度。
但过量使用会导致混凝土开裂。
3.骨料类型和级配：优质骨料和合理的级配有助于提高混凝土立方体抗压强度。
4.水胶比：水胶比越小，混凝土立方体抗压强度越高。
5.养护条件：良好的养护条件有利于混凝土立方体抗压强度的提高。
四、提高混凝土立方体抗压强度的措施
1.选用优质水泥和适当增加水泥用量。
2.合理选择骨料类型和级配。
3.控制水胶比，确保混凝土的流动性。
4.加强混凝土养护，确保水泥充分水化。
5.控制混凝土浇筑时的温度和湿度，避免温度过高或过低导致混凝土收缩开裂。
五、总结
混凝土立方体抗压强度是评价混凝土性能的重要指标，通过对混凝土立方体抗压强度的计算和影响因素的分析，我们可以采取相应措施提高混凝土立方体抗压强度，确保建筑工程质量和安全。
水泥混凝土立方体抗压强度
水泥混凝土立方体看抗压强度试验(JTG E30 T0553-2005)一、目的、适用范围本方法规定了测定水泥混凝土抗压极限强度的方法和步骤。
本方法可用于确定水泥混凝土的强度等级,作为评定水泥混凝土品质的主要指标。
本方法适用于各类水泥混凝土立方体试件的极限抗压强度试验。
二、仪器设备1、压力机或万能试验机:上下压板平整并有足够刚度,可以均匀、连续地加荷卸荷,可以保持固定荷载,能够满足试件破型吨位要求。
2、球座: 刚质坚硬,转型灵活.球座最好放置在试件顶面(特别是棱柱试件),并凸面朝上,当试件均匀受力后,一般不宜敲动球座.3、试摸:由铸铁或钢制成,试件尺寸见表。
抗压强度试件尺寸集料公称最大粒径(mm)试件尺寸(mm)集料公称最大粒径(mm)试件尺寸(mm)31.5150×150×15053200×200×20026.5100×100×100混凝土等级大于等于C60时,试验机上、下压板之间应各垫一钢垫板,平面尺寸应不小于试件的承压面,其厚度至少为25mm。
钢垫板应机械加工,其平面度允许偏差±0.04mm;表面硬度大于等于55HRC;硬化层厚度约5mm三、试验方法与步骤1、试验准备混凝土抗压强度试件以边长150mm的正方体为标准试件,其集料公称最大粒径为31.5mm。
混凝土抗压强度试件同龄期者为一组,每组为3个同条件制作和养护的混泥土试块。
2、试验步骤取出试件,先检查其尺寸及形状,相对两面应平行,表面倾斜差不得超过0.5mm。
量出棱边长度,精确至1mm。
试件受力截面积按其与压力机上下接触面的平均值计算。
在破行前,保持试件原有湿度,在试验时擦干试件。
以成型时的侧面为上下受压面,试件要放在球座上,球座置于压力机中心,几何对中。
强度等级小于C30的混凝土取0.3～0.5MPa/s的加荷速度;强度等级大于C30且小于C60时,则取0.5～0.8MPa/s的加荷速度;强度等级大于C60时,则取0.8～1.0MPa/s的加荷速度。
名词解释混凝土立方体抗压强度
名词解释混凝土立方体抗压强度混凝土立方体抗压强度是指混凝土在一定试验条件下承受垂直于其表面的力作用，使其发生压缩破坏时所能承受的最大应力值。
通常以每平方厘米承受的压力量值来表示，如C30的混凝土抗压强度为30N/mm²。
混凝土是一种常用的建筑材料，在多种工程领域中广泛应用。
混凝土的性质与其材料配比、制作工艺密切相关。
混凝土立方体抗压强度是评估混凝土材料品质和结构设计强度的重要指标。
混凝土的强度不仅受材料本身的特性影响，还受外部因素如水泥的品种、水灰比、施工工艺、养护等的影响。
因此，在生产中需要对混凝土进行严格的控制和检测，确保其强度符合设计要求。
混凝土的抗压强度还与温度、湿度、使用年限等因素有关。
在实际的工程应用中，需要综合考虑这些因素，设计出能够满足使用要求的混凝土结构。
混泥土立方体抗压强度

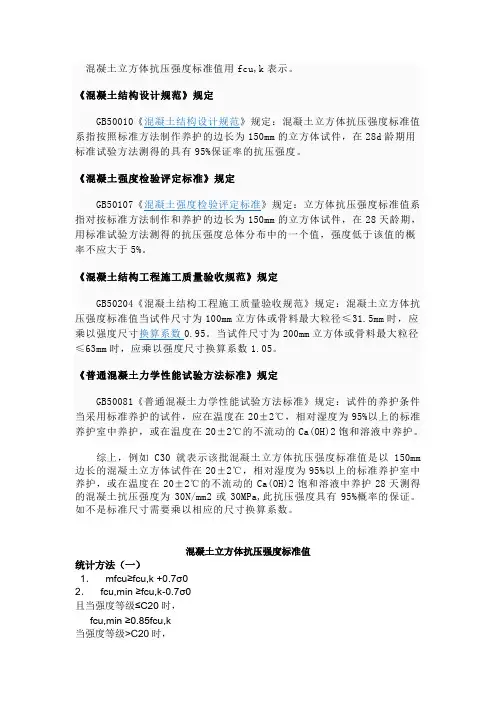

混凝土立方体抗压强度标准值用fcu,k表示。
《混凝土结构设计规范》规定GB50010《混凝土结构设计规范》规定：混凝土立方体抗压强度标准值系指按照标准方法制作养护的边长为150mm的立方体试件，在28d龄期用标准试验方法测得的具有95%保证率的抗压强度。
《混凝土强度检验评定标准》规定GB50107《混凝土强度检验评定标准》规定：立方体抗压强度标准值系指对按标准方法制作和养护的边长为150mm的立方体试件，在28天龄期，用标准试验方法测得的抗压强度总体分布中的一个值，强度低于该值的概率不应大于5%。
《混凝土结构工程施工质量验收规范》规定GB50204《混凝土结构工程施工质量验收规范》规定：混凝土立方体抗压强度标准值当试件尺寸为100mm立方体或骨料最大粒径≤31.5mm时，应乘以强度尺寸换算系数0.95。
当试件尺寸为200mm立方体或骨料最大粒径≤63mm时，应乘以强度尺寸换算系数1.05。
《普通混凝土力学性能试验方法标准》规定GB50081《普通混凝土力学性能试验方法标准》规定：试件的养护条件当采用标准养护的试件，应在温度在20±2℃，相对湿度为95%以上的标准养护室中养护，或在温度在20±2℃的不流动的Ca(OH)2饱和溶液中养护。
综上，例如C30就表示该批混凝土立方体抗压强度标准值是以150mm 边长的混凝土立方体试件在20±2℃，相对湿度为95%以上的标准养护室中养护，或在温度在20±2℃的不流动的Ca(OH)2饱和溶液中养护28天测得的混凝土抗压强度为30N/mm2或30MPa,此抗压强度具有95%概率的保证。
如不是标准尺寸需要乘以相应的尺寸换算系数。
混凝土立方体抗压强度标准值统计方法（一）1．mfcu≥fcu,k +0.7σ02．fcu,min ≥fcu,k-0.7σ0且当强度等级≤C20时，fcu,min ≥0.85fcu,k当强度等级>C20时，fcu,min ≥0.9fcu,k式中mfcu—同批三组试件抗压强度平均值（N/mm2）fcu,min—同批三组试件抗压强度中的最小值（N/mm2）；fcu,k—混凝土立方体抗压强度标准值（N/mm2）σ0—验收批的混凝土强度标准差（N/mm2），可依据前一个检验期的同类混凝土试件强度数据确定验收批混凝土强度标准差按下式计算：σ0=0.59/m ×∑Δfcu,I （i从1—m）其中：Δfcu,I—第i批试件混凝土强度中最大值与最小值之差；m—用以确定该检验批混凝土强度标准差σ0的数据总批数[注]：在确定混凝土强度标准差σ0时，其检验期限不应超过三个月，且在该期间内检验批总数不得少于15批。
水泥混凝土立方体抗压强度试验方法
进入试验室检查温湿度仪，在试验记录中注明试验时室内温湿度。
4.试验准备：
4.1试验仪器
序号
名称
使用要求ห้องสมุดไป่ตู้
1
拌和机
自由式或强制式，应附有产品质量保证文件。
2
振动台
标准振动台，频率每分钟3000±200次，负荷下的振幅为0.35mm，空载时的振幅应为0.5mm；平板振动器，功率一般为1.1kW。
6.3 混凝土强度等级小于C60时，非标准试件的抗压强度应乘以尺寸换算系。
抗压强度尺寸换算系数表
试件尺寸（mm）
尺寸换算系数
100×100×100
0.95
150×150×150
1.00
200×200×200
1.05
6.4 结果计算精确至0.1 MPa。
7. 试验报告：
试验报告应包括内容：①要求检测的项目名称、执行标准；②原材料的品种、规格和产地；③仪器设备名称、型号及编号；④环境温度和湿度；⑤水泥混凝土立方体抗压强度值；⑥其他试验项目及信息。
法进行试验。
4.试验结果整理：
6.1混凝土立方体抗压强度计算公式
式中：fcu—混凝土立方体抗压强度（MPa）
F—极限荷载（N）
A—受压面积（mm2）
6.2 当3个试件测值的算术平均值为测定值，计算精确至0.1 MPa。三个测值中的最大值或最小值中如有一个与中间值之差超过中间值的15%，则取中间值为测定值；如最大值和最小值与中间值之差超过中间值的15%，则该组试验结果无效。
3
压力机
2000KN压力机或万能试验机
4
球座
钢质坚硬，面部平整度要求在100mm距离内高低差值不超过0.05mm，球面及球窝粗糙度Ra=0.32μm，研磨、转动灵活。不应在大球座上作小试件破型。球座最好放置在试件顶（特别是棱柱试件），并凸面朝上，当试件均匀受力后，一般宜再敲动球座。
10水泥混凝土立方体抗压强度试验方法
第十章：水泥混凝土立方体抗压强度试验方法（JTG E30－2005）颁布日期： 2015年09月12日水泥混凝土立方体抗压强度试验方法（T 0553－2005）一目的和适用范围本试验规定了测定混凝土抗压极限强度的方法和步骤。
本方法可用于确定水泥混凝土的强度等级，作为评定混凝土品质的主要指标。
本试验适用于各类水泥混凝土的立方体试件的极限抗压强度试验。
二试件制备1、混凝土抗压强度试件以边长150mm的立方体为标准试件，其集料公称最大粒径为31.5mm。
2、混凝土抗压强度采用非标准试件时，其集料粒径应符合表11.2.2的规定。
抗压强度试件尺寸表表11.2.2集料公称最大粒径(mm ) 试件尺寸（mm）26.5 100×100×10031.5 150×150×15053 200×200×2003、混凝土抗压强度试件应同龄期者为一组，每组为3个同条件制作和养护的混凝土试块。
三仪器设备主要仪器设备应符合T 0553－2005第2条规定。
四试验步骤1、取出试件，检查其尺寸及形状，相对两面应平行，表面倾斜偏差不得超过0.5mm。
量出棱边长度，精确至1mm。
试件受力截面积按其与压力机上下接触面的平均值计算。
试件如有蜂窝缺陷，应在试验前三天用浓水泥浆填补平整，并在报告中说明。
在破型前，保持试件原有湿度，在试验时擦干试件。
第十章：水泥混凝土立方体抗压强度试验方法（JTG E30－2005）颁布日期： 2015年09月12日2、以成型时侧面为上下受压面，试件中心应于压力机几何对中。
3、强度等级小于C30的混凝土取0.3MPa/s-0.5MPa/s的加荷速度；强度等级大于C30小于C60时，则取0.5MPa/s-0.8MPa/s的加荷速度；强度等级大于C60的混凝土取0.8MPa/s-1.0MPa/s的加荷速度。
当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，记下破坏极限荷载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

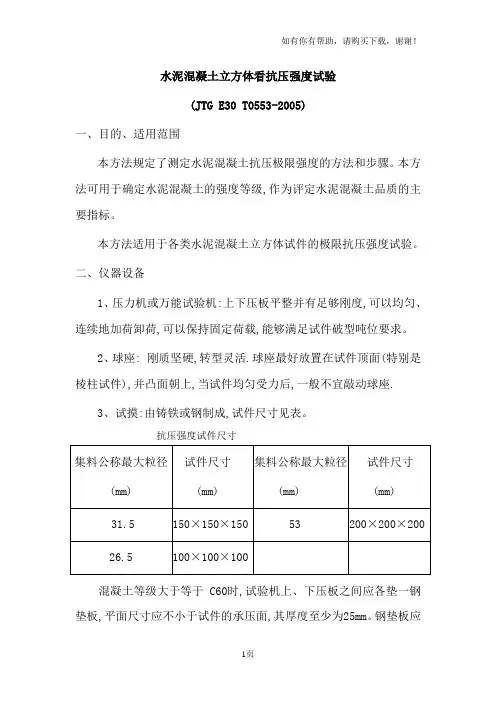

水泥混凝土立方体看抗压强度试验
(JTG E30 T0553-2005)
一、目的、适用范围
本方法规定了测定水泥混凝土抗压极限强度的方法和步骤。
本方法可用于确定水泥混凝土的强度等级,作为评定水泥混凝土品质的主要指标。
本方法适用于各类水泥混凝土立方体试件的极限抗压强度试验。
二、仪器设备
1、压力机或万能试验机:上下压板平整并有足够刚度,可以均匀、连续地加荷卸荷,可以保持固定荷载,能够满足试件破型吨位要求。
2、球座: 刚质坚硬,转型灵活.球座最好放置在试件顶面(特别是棱柱试件),并凸面朝上,当试件均匀受力后,一般不宜敲动球座.
3、试摸:由铸铁或钢制成,试件尺寸见表。
抗压强度试件尺寸
集料公称最大粒径
(mm)试件尺寸
(mm)
集料公称最大粒径
(mm)
试件尺寸
(mm)
31.5150×150×15053200×200×200 26.5100×100×100
混凝土等级大于等于C60时,试验机上、下压板之间应各垫一钢
垫板,平面尺寸应不小于试件的承压面,其厚度至少为25mm。
钢垫板应机械加工,其平面度允许偏差±0.04mm;表面硬度大于等于55HRC;硬化层厚度约5mm
三、试验方法与步骤
1、试验准备
混凝土抗压强度试件以边长150mm的正方体为标准试件,其集料公称最大粒径为31.5mm。
混凝土抗压强度试件同龄期者为一组,每组为3个同条件制作和养护的混泥土试块。
2、试验步骤
取出试件,先检查其尺寸及形状,相对两面应平行,表面倾斜差不得超过0.5mm。
量出棱边长度,精确至1mm。
试件受力截面积按其与压力机上下接触面的平均值计算。
在破行前,保持试件原有湿度,在试验时擦干试件。
以成型时的侧面为上下受压面,试件要放在球座上,球座置于压力机中心,几何对中。
强度等级小于C30的混凝土取0.3～0.5MPa/s的加荷速度;强度等级大于C30且小于C60时,则取0.5～0.8MPa/s的加荷速度;强度等级大于C60时,则取0.8～1.0MPa/s的加荷速度。
当试件接近破坏而开始迅速变形时,应停止调整试验机油门,直至试件破坏,记下破坏极限荷载F(N)。
四、试验结果`
1、混凝土立方体抗压强度按下式计算:
f cu=F/A
式中:f cu---混凝土立方体抗压强度(MPa);
F---极限荷载(N);
A---受压面积(mm2)。
2、以3个试件测值的算术平均值为测定值,计算精确至0.1MPa。
三个测值中的最大值或最小值中如有一个与中间值之差超过中间值的15%,则取中间值为测定值;如最大值和最小值与中间值之差均超过中间值的15%,则该组试验结果无效。
3、试验报告。
