Ansys电磁分析官方培训教材_Chapter2-2
• •
Element options are selected once the element type has been defined Element options control: – Degree of freedom (AZ) for 2D DC simulations – Type of 2D simulation • Axisymmetric • Planar Select Options
Quarter symmetry model of the simple magnetizer
•
Boundary conditions at the plane of symmetry (B-B) – No action required for 2D Magnetic Vector Potential (MVP)-the formulation for 2D simulations – Applied current is the same as for the full model
Type of geometry
• Select OK
The stress/strain structural options are available, since the plane13 is used in couple field simulations
January 30, 1999
ELECTROMAGNETIC ANALYSIS with ANSYS/Emag Release 5.5 (001172)
January 30, 1999 ELECTROMAGNETIC ANALYSIS with ANSYS/Emag Release 5.5 (001172)
ANSYS电磁场官方培训手册第二章2PPT课件
• 對稱面 (B-B)邊界條件 • 2D磁矢量勢(MVP)模式，無須處理 • 加載電流與全模型相同
B
B
Quarter symmetry model of the
simple magnetizer
2.2-7
• 1/4模型與全模型比較 • 磁通密度分佈相同 • 貯能為1/4 • 所示線圈上的Lorentz力 1/2 • 作用在極面上力為1/2
2.2-12
•選擇 OK
用於定義平面屬性的參考號 用於直流類比
幾何體型 式
因為plane13 用於耦合場類比，故該單 元可以具有應力/應變架構選項
2.2-13
– 平面與軸對稱比較 – 端部效應 – 平面: 不包括 – 軸對稱: 自動包括 – 正向電流方向相反 –
平面: +Z 電流方向出平面
鐵板
軸對稱: +Z 電流方向進平面
• 變壓器 • 匯流排 • 傳感器 • 線性或任意 • 永磁系統
2.2-9
– plane53: 8 節點，四邊形 – 耦合場自由度: –磁 – 與電路單元耦合 – 電流為 Z 方向 – B 可為二次非線性變化 – 通常情況下的推薦使用單元 – 適用於精度要求較高的分析 – 場量分析 – 大型機械力矩
2.2-1
标题添加
点击此处输入相 关文本内容
前言
点击此处输入 相关文本内容
标题添加
点击此处输入相 关文本内容
点击此处输入 相关文本内容
EMAG 類比的概念
A
• 模型邊界條件有:
• 磁通量垂直
• 磁通量平行
• 週期性對稱 *
• 偶對稱
B
B
• 奇對稱
• 根據單元方程式施加邊界條件
B
B
Quarter symmetry model of the
simple magnetizer
2.2-7
• 1/4模型與全模型比較 • 磁通密度分佈相同 • 貯能為1/4 • 所示線圈上的Lorentz力 1/2 • 作用在極面上力為1/2
2.2-12
•選擇 OK
用於定義平面屬性的參考號 用於直流類比
幾何體型 式
因為plane13 用於耦合場類比，故該單 元可以具有應力/應變架構選項
2.2-13
– 平面與軸對稱比較 – 端部效應 – 平面: 不包括 – 軸對稱: 自動包括 – 正向電流方向相反 –
平面: +Z 電流方向出平面
鐵板
軸對稱: +Z 電流方向進平面
• 變壓器 • 匯流排 • 傳感器 • 線性或任意 • 永磁系統
2.2-9
– plane53: 8 節點，四邊形 – 耦合場自由度: –磁 – 與電路單元耦合 – 電流為 Z 方向 – B 可為二次非線性變化 – 通常情況下的推薦使用單元 – 適用於精度要求較高的分析 – 場量分析 – 大型機械力矩
2.2-1
标题添加
点击此处输入相 关文本内容
前言
点击此处输入 相关文本内容
标题添加
点击此处输入相 关文本内容
点击此处输入 相关文本内容
EMAG 類比的概念
A
• 模型邊界條件有:
• 磁通量垂直
• 磁通量平行
• 週期性對稱 *
• 偶對稱
B
B
• 奇對稱
• 根據單元方程式施加邊界條件
Ansys电磁分析官方培训教材_Chapter2-1
Select Apply
January 30, 1999 ELECTROMAGNETIC ANALYSIS with ANSYS/Emag Release 5.5 (001172) 2.1-12
Build the area for the remaining free space
Select OK
2.1-14
The areas require association with the physics region and materials Preprocessor>-Attributes-Define>Picked Areas Select the area for the armature with the picker Select OK (in the picker box) Enter 2 for the material number
Use the TAB key to move within the window
Select Apply (this will accept the input and redisplay the window for additional input) Build the acomprised of three regions Armature: permeable material, constant permeability (i.e., linear material). Coil region: coil can be represented as a homogeneous material. Air region: free space (μr = 1) . Coil Armature
2.1-8
有限元ansys电磁场分析详解PPT课件
• 选择 OK
• 选择OK
第4页/共33页
• 重复这些步骤，定义定子磁体材料3
• 为转子磁体平行磁化方向定义11号局部坐标系 • 水平方向反时针30度（总体坐标+X 轴） • 局部坐标系原点与总体坐标系一致 Utility>workplane>local coord. systems>create local CS>at specified location
• 选择 OK • 与前面一样重新设置衔铁的关联 • 对除有约束方程的节点外的所有外部节点重新施加平行条件 • 执行求解
第29页/共33页
• 显示磁通密度和磁力线迭加图 – 由于衔铁位置改变，磁力线随 着变化 – 定子内最大磁密BSUM增大 – 模型交界处磁场连续
BSUM (T)
第30页/共33页
谢谢您的观看！
第33页/共33页
2.5-33
第17页/共33页
• 模拟有许多磁极的电机，周期性边界 条件非常有用
• 右图显示的是一个10极永磁电机
• 模拟转子的运动。当转子转动时，电 流会变化。
• 定子槽内显示电流密度
• 本模型也允许转子和定子相互独立
• 观看动画，可执行动画文件:
mach2d.avi
定子
第18页/共33页
转子
约束方程—不相同网格
• 将定子一侧边界上的节点建立组件. • 选择定子模型边界上线段 • 选择STATOR组件 • 再选择边界上线段 • 选择所选线段上的全部节点 • 建立单节点组件CE_N
第22页/共33页
定子内半径 全部节点
• 选择衔铁组件ARMATURE • 选择节点组件 CE_N • 应用约束方程生成器
Preproc>coupling/ceqn>adjacent regions
• 选择OK
第4页/共33页
• 重复这些步骤，定义定子磁体材料3
• 为转子磁体平行磁化方向定义11号局部坐标系 • 水平方向反时针30度（总体坐标+X 轴） • 局部坐标系原点与总体坐标系一致 Utility>workplane>local coord. systems>create local CS>at specified location
• 选择 OK • 与前面一样重新设置衔铁的关联 • 对除有约束方程的节点外的所有外部节点重新施加平行条件 • 执行求解
第29页/共33页
• 显示磁通密度和磁力线迭加图 – 由于衔铁位置改变，磁力线随 着变化 – 定子内最大磁密BSUM增大 – 模型交界处磁场连续
BSUM (T)
第30页/共33页
谢谢您的观看！
第33页/共33页
2.5-33
第17页/共33页
• 模拟有许多磁极的电机，周期性边界 条件非常有用
• 右图显示的是一个10极永磁电机
• 模拟转子的运动。当转子转动时，电 流会变化。
• 定子槽内显示电流密度
• 本模型也允许转子和定子相互独立
• 观看动画，可执行动画文件:
mach2d.avi
定子
第18页/共33页
转子
约束方程—不相同网格
• 将定子一侧边界上的节点建立组件. • 选择定子模型边界上线段 • 选择STATOR组件 • 再选择边界上线段 • 选择所选线段上的全部节点 • 建立单节点组件CE_N
第22页/共33页
定子内半径 全部节点
• 选择衔铁组件ARMATURE • 选择节点组件 CE_N • 应用约束方程生成器
Preproc>coupling/ceqn>adjacent regions
ANSYS电磁场教程电磁模拟PPT课件
间节点 的六面体单元（solid98)
2.1-30
文档仅供参考，如有不当之处，请联系本人改正。
• 单元边列式是一种最先进的用于模拟三维（3D）复杂铁磁模 型的计算方法
– 自由度：AZ (VOLT用于交流或瞬态分析） – 通量垂直条件:
• 这是自然边界条件，不要求施加。这种条件加到模型 边界，不用约束和耦合
注：在标准工具栏中可直接设 置“增强图形”（将其关闭）
箭头长度由绘图控制选项控制 PlotCtrls>style>vector arrow scaling
2.1-18
文档仅供参考，如有不当之处，请联系本人改正。
• 利用改变实常数数据可改变线圈特征 Preproc>real constants
• 选择EDIT (初始生成的设置）
文档仅供参考，如有不当之处，请联系本人改正。

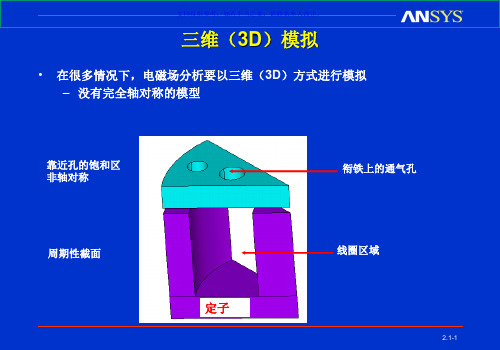

三维（3D）模拟
