GBT1884原油和液体石油产品密度实验室测定法(密度计法) PPT
加油站计量管理PPT课件
四、误差表现形式及其分类
1.系统误差 2.随机误差 3.粗大误差 • 一定条件下，误差可以相互转换。
五、误差的消除
1.系统误差的消除 2.随机误差的消除 3.粗大误差的消除
消除误差的方法
➢1 、 系 统 误 差 的 方 法 ： 加 修 正 值 减少或消除产生误差的因素; 选择适 当的测量方法
➢2、 随机误差的消除：多测量几次， 取算术平均值。
可以显示容器底部的明水的位置。
2）、油品密度的测定
油品密度的测定应符合GB/T1884—2000《原油和液体石 油产品密度实验室测定法（密度计法）》的规定。
术语 ⑴密度：在一定温度下，单位体积所含物质的质量，用ρt 表示。 ⑵试验温度：在读取密度计读数时的液体试样温度，用t′ 表示。单位为℃。 ⑶视密度：在试验温度下玻璃密度计在液体试样中的读数， 用ρt′表示。 ⑷标准密度：我国规定在20℃下的密度为标准密度，用ρ20 表示。常用单位为kg/m3、g/cm3。
视密度读数要求： A：在油品计量测定密度时，试验温度应与容器实际温度 不得相差±3℃； B：按规范读取密度计数值，应估读至0.0001g/cm3； C：测量完视密度后立即测量试验温度； D：视密度测定要测定两次，两次的温度值不得相差0.5℃，
视密度值不得相差0.0005g/cm3； E：测试密度时，密度计干管应保持清洁,未浸油干管沾油
取样器
• 本身重量是排除液体重量的1.2－2倍，容积 1200L。
• 配置摩擦不起火花、不带静电的绳索。
石油密度计
• 密度计由压载室、躯体、干管（分度表）等部分组 成。
• 油品计量常用的密度计有SY-02型、SY-05型 ，最小 刻度值分别为0.2kg/m3和0.5kg/m3。
成品油计量管理规范..
中国石油天然气股份有限公司炼油与销售分公司成品油计量管理规范第一章总则第一条为了加强成品油计量管理，规范中国石油天然气股份有限公司（以下简称“股份公司”）成品油计量管理工作，充分发挥计量管理工作在经营管理中的作用，维护广大消费者利益，诚信服务，树立股份公司的企业形象，依据《中华人民共和国计量法》和《中国石油天然气股份有限公司计量管理办法》，特制定本规范。
第二条成品油计量工作的主要任务是：贯彻国家计量法律法规，保证计量单位制统一；建立计量的量值溯源体系，确保计量检测数据准确可靠；开展成品油计量方法、手段、准确度等方面的研究；及时准确地确定成品油生产和经营各环节中油品的数量和损耗情况；开展计量管理监督检查。
第三条本规范适用于股份公司成品油生产、销售（进出口）企业的成品油计量管理。
第四条本规范中成品油包括汽油、煤油、柴油、化工轻油、燃料油。
国家没有规定的其它液态石油产品可参照此规范执行。
第二章机构与职责第五条炼油与销售分公司计量主管部门负责股份公司成品油生产、销售（进出口）企业（以下简称股份公司炼油销售企业）的成品油计量管理工作，其主要职责是：（一）贯彻落实国家和股份公司计量工作的法律、法规和规定并制定炼油与销售分公司计量管理规章制度；（二）制定炼油与销售分公司计量管理工作规划和年度工作计划并监督检查执行情况；（三）组织股份公司炼油销售企业计量管理、技术人员的培训；受股份公司委托组织炼油与销售分公司计量主考员、检定员的培训、考核和发证工作；（四）对股份公司炼油销售企业的计量管理工作进行检查考核；（五）负责调解股份公司炼油销售企业间的计量纠纷，协调处理与外系统发生的计量争议和纠纷；（六）组织开展计量新技术的研究和推广。
第六条各地区公司的计量主管部门负责所辖地区的成品油计量管理工作，其主要职责是：（一）贯彻执行国家、股份公司、炼油与销售分公司有关计量法律、法规、制度和规定；（二）负责所辖区域内各单位成品油计量技术协作和指导工作；（三）负责所辖区域内各单位间成品油计量纠纷的调查处理。
石油产品密度实验室测定-分析大课堂
原油和液体石油产品密度实验室测定法一、考核方案1．方法概要将处于规定温度的试样，倒入温度大致相同的量筒中，放入合适的密度计，静止，当温度达到平衡后，读取密度计读数和试样温度。
用《石油计量表》把观察到的密度计读数换算成标准密度。
必要时，可以将盛有试样的量筒放在恒温浴中，以避免测定温度变化过大。
2．仪器与试剂（1）仪器密度计；量筒（250mL，2支）；温度计（－1～38℃，最小分度值为0.1℃，1支，－20～102℃，最小分度值为0.2℃，1支）；恒温浴；移液管（25mL，1支）。
（2）试剂煤油；柴油；汽油机油。
3．实验步骤（1）试样准备对黏稠或含蜡的试样，要先加热到能够充分流动的温度，保证即无蜡析出，又不致引起轻组分损失。
注意：①用密度计法测定密度时，在接近或等于标准温度20℃时最准确；②当密度值用于散装石油计量时，需在接近散装石油温度3℃以内测定密度，这样可以减少石油体积修正误差。
将调好温度的试样小心地沿管壁倾入到洁净的量筒中，注入量为量筒容积的70％左右。
若试样表面有气泡聚集时，要用清洁的滤纸除去气泡。
将盛有试样的量筒放在没有空气流动并保持平稳的实验台上。
注意：在整个试验期间，若环境温度变化大于2℃时，要使用恒温浴，以避免测定温度变化过大。
（2）测量密度范围将干燥、清洁的密度计小心地放入搅拌均匀的试样中。
密度计底部与量筒底部的间距至少保持25mm，否则应向量筒注入试样或用移液管吸出适量试样。
（3）测定试样密度选择合适的密度计漫漫地放入试样中，达到平衡时，轻轻转动一下，放开，使其离开量筒壁，自由漂浮至静止状态。
对不透明黏稠试样，按图1（c）所示方法读数。
对透明低黏度试样，要将密度计再压入液体中约两个刻度，放开，待其稳定后按图2（b）所示方法读数记录读数后，立即小心地取出密度计，并用温度计垂直地搅拌试样，记录温度，准确到0.1℃。
若与开始试验温度相差大于0.5℃，应重新读取密度和温度，直到温度变化稳定在0.5℃以内。
原油和液体产品密度测量不确定度的评估
原油和液体石油产品密度测量不确定度的评估1 概 要1.1 目的依据GB/T 1884-2000《原油和液体石油产品密度实验室测定法（密度计法）》，以柴油样品进行密度测定为例，评估密度测定结果的不确定度。
1.2 测量步骤使样品处于规定温度，将其倒入温度大致相同的密度 计量筒中，将合适的密度计放入已调好温度的样品中，使 其静止。
当温度达到平衡后，读取密度计刻度读数和样品 温度。
用石油计量表将测得的密度换算成20℃的标准密度， 具体步骤如图1所示。
1.3 被测量)2020－（t t γρρ+= (1)式中：t ρ—t ℃下的视密度，kg/m 3；20ρ—20℃时的标准密度，kg/m 3；γ—石油密度温度系数，kg/m 3/℃；注：2020--=t t ρργt —实验测量温度，℃。
1.4 不确定度来源的识别图2列出了各个不确定度分量的来源。
1.5 不确定分量的量化表1列出了各个不确定度分量。
由各分量计算得到合成标准不确定度为0.2 kg/m3。
使用直方图表示各不确定度分量和合成不确定度的大小关系，如图3所示。
表1 密度测量实验分析的不确定度图3 20℃的标准密度的不确定度分量直方图2 详细讨论2.1 介绍本例探讨了GB/T 1884-2000《原油和液体石油产品密度实验室测定法（密度计法）》的不确定度评估方法。
测量目的是将测量实验室密度换算成20℃的标准密度。
方法认为GB/T 1885-1998《石油计量表》的密度换算方法是行业内认可并统一的换算方法，由此引入的不确定度分量可忽略不计。
2.2 步骤1：技术规定该步骤描述了密度测量的具体操作过程，包括所列出的测量步骤，被测量的数学计算公式及其所依据的参数。
2.2.1 实验步骤原油和液体石油产品密度实验室测定法（密度计法）包括以下步骤： a)在实验温度下，将样品转移到密度计量筒中，并按照操作规程处理样品。
b)用适合的温度计或搅拌棒使量筒中样品的密度和温度达到均匀。

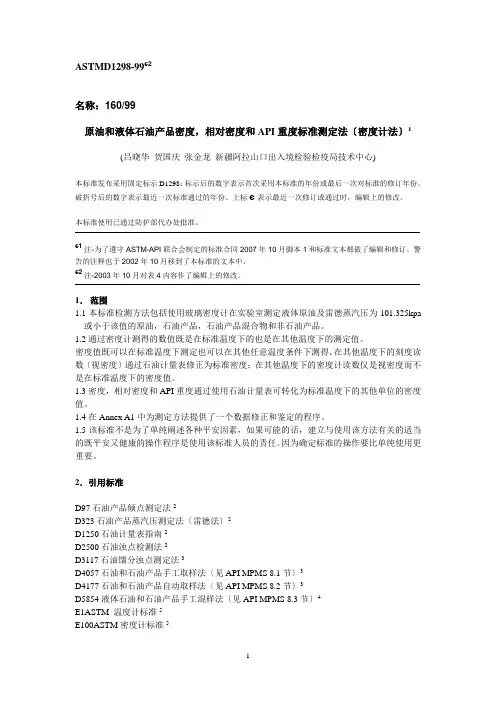

原油和液体石油产品密度,相对密度和API重度标准测定法(密度(2021修订版)
ASTMD1298-99є2名称：160/99原油和液体石油产品密度，相对密度和API重度标准测定法〔密度计法〕1 (吕晓华贺国庆张金龙新疆阿拉山口出入境检验检疫局技术中心)本标准发布采用固定标示D1298：标示后的数字表示首次采用本标准的年份或最后一次对标准的修订年份。
破折号后的数字表示最近一次标准通过的年份。
上标є表示最近一次修订或通过时，编辑上的修改。
本标准使用已通过防护部代办处批准。
є1注-为了遵守ASTM-API联合会制定的标准合同2007年10月脚本1和标准文本都做了编辑和修订。
警告的注释也于2002年10月移到了本标准的文本中。
є2注-2003年10月对表4内容作了编辑上的修改。
1．范围1.1本标准检测方法包括使用玻璃密度计在实验室测定液体原油及雷德蒸汽压为101.325kpa 或小于该值的原油，石油产品，石油产品混合物和非石油产品。
1.2通过密度计测得的数值既是在标准温度下的也是在其他温度下的测定值。
密度值既可以在标准温度下测定也可以在其他任意温度条件下测得。
在其他温度下的刻度读数〔视密度〕通过石油计量表修正为标准密度；在其他温度下的密度计读数仅是视密度而不是在标准温度下的密度值。
1.3密度，相对密度和API重度通过使用石油计量表可转化为标准温度下的其他单位的密度值。
1.4在Annex A1中为测定方法提供了一个数据修正和鉴定的程序。
1.5该标准不是为了单纯阐述各种平安因素，如果可能的话，建立与使用该方法有关的适当的既平安又健康的操作程序是使用该标准人员的责任。
因为确定标准的操作要比单纯使用更重要。
2．引用标准D97石油产品倾点测定法2D323石油产品蒸汽压测定法〔雷德法〕2D1250石油计量表指南2D2500石油浊点检测法2D3117石油馏分浊点测定法3D4057石油和石油产品手工取样法〔见API MPMS 8.1节〕3D4177石油和石油产品自动取样法〔见API MPMS 8.2节〕3D5854液体石油和石油产品手工混样法〔见API MPMS 8.3节〕4E1ASTM 温度计标准5E100ASTM密度计标准56MPMS8.1石油石油产品手工取样〔ASTM D4057〕MPMS8.2石油石油产品自动取样〔ASTM D4177〕MPMS8.3液体石油和石油产品的手工混样〔ASTM D5854〕组成7IP389石油中馏馏分结晶蜡点测定法〔热重-差示扫描量法〕IP标准法读本，附录A，IP标准温度计说明。
原油密度的测定
（7）油罐残渣和沉淀物取样 残渣或沉淀物厚度不同，取样方 法不同。厚度不大于50mm时，使用沉淀抓取器；厚度大于50mm的 软残渣可使用重力管取样器，硬残渣则用撞锤管取样器或其他合适 的工具。
（8）非均匀石油或液体石油产品的取样 最好用自动管线取样 器取样。如果用手工取样法，则应先从上部、中部和出口液面处采 取试样，送到实验室并用标准方法分别试验它们的密度和水含量， 当试验结果之差值在规定范围内时（详见GB/T4756－1998 表5）， 试样可视为具有代表性；否则要从罐的出口液面开始向上以每米间 隔采取试样，并分别进行试验，用这些试验结果去确定罐内油品的 性质和数量。
取样笼示意图
1－转动环；2－试样瓶；3－软木塞详图； 4－加重的瓶子保持架
BL型取样笼 执行标准：GB/T4756－1988
加重的取样器示意图 1－外部铅锤；2－加重器嘴；3－铜丝手柄；4－可防火花的绳或长链； 5－紧密装配的锥形帽；6－黄铜焊接头；7，9－黄铜焊的耳状柄，8－铜丝手柄；10－铅板
1－触发关闭机构的重物；2－底座充油孔；3－夹紧底座的滚花的环； 4－停止杆；5－温度计；6－搬倒开关；7－接触线
⑦管线取样器 用于管线取样
管线取样位置示意图 1－流体方向；2－带阀的取样管线
⑧气体闭锁机构 用于从压力罐特别是使用惰性气体系统保护 的油罐中取样。
⑨试样冷却器 用于高温液体取样。
2．取样操作方法
标准密度指在20℃和101.325Kpa下，单位体积液体的质 量，以Kg/m3或g/cm3表示。原油在20℃时的相对密度与 同体积4℃时的纯水的密度之比称为原油的相对密度，以 D420表示之。
2、测原油的密度的作用及其意义
油田上测原油的密度，可根据密度值判断原油 的成分和类型。可计算出容器中原油的质量。在 原油储运及使用过程中，根据密度值采取相应的 措施。
石油计量培训油品计量培训ppt课件
检尺的操作
三、检尺的操作
检尺的步骤
下尺
丈量
读数
下尺要慢
触底要轻 提尺要快
读数要准 及时记录
检尺操作
检尺操作
检尺的次数应不少于两次，假设两次正负误 差超越±1毫米，那么重新检尺。
检水尺：方法跟检实尺根本一样，让尺锤坚 持约3～5秒，再提尺。
检尺操作
四、测温的操作
立式罐温度丈量位置
= (V主表+ρ20 ×V修正表) ×[1+3a(t-20)] t：罐内油品的平均温度。
六、油品计算
分量计算 m=(ρ20 -1.1)×Vt×(VCF) m :油品分量，t ρ20 ：油品规范密度kg/m3,由视温度和视密度
查表求得 Vt ：油品温度为t℃时总体积，m3 VCF：石油体积修正系数，由油品温度t和规范密
六、油品计算
⑵温度低于10 ℃或高于30℃时的容量计算： ①非保温罐 Vt=V表×[1+2a(t-20)]
= (V主表+ρ20 ×V修正) ×[1+2a(t-20)] Vt：液体温度为t℃时，对罐体热膨胀修正后的体积 a：罐体资料的线膨胀系数0.000012/℃ t：罐壁平均温度，t=(7t油+t气)/8，t油罐内油品温度。 ②保温罐： Vt=V表×[1+3a(t-20)]
检实尺〔H1〕
G2 (17.6，17.7， 17.8)M G3 (16.89，16.9， 16.97)M
二、计量器具
强迫检定
检定周期
量油尺〔测深钢卷尺〕
量油尺的构造〔如图1〕 允许误差：15米尺全长误差为±2.8mm
温度计〔全浸式水银温度计〕
分度值0.1℃或0.2℃〔-30 ℃ -50 ℃ 〕 最大允许误差为0.3 ℃
油品计量计算知识课件PPT
2021/3/10
9
四、体积修正系数(VCF20)的换算
已知某种油品的标准密度，要求计算该油品从计量温度下体积修 正到标准体积的体积修正系数，其计算步骤如下：
1、根据油品类别选择相应油品的体积修正系数表，如原油查表60A 2、确定标准密度和计量温度在表60中的区间和页码 3、查表获得体积修正系数
（1）、当所确定的标准密度和计量温度值与表载值相同，可从表上直接 查的体积修正系数值
1、计算公式： m=V20×(P20-1.1)或 m=P20*V20*F
式中：V20---油品标准体积，m3 P20---油品标准密度，Kg/m3 1.1--- 油品空气浮力修正值，Kg/m3 F --- 石油真空中的质量换算到空气中质量换算系数,该系数可通过油品的
标准密度查表得出。
2021/3/10
(2 )、当所确定的标准密度和表载值不相同时，就要采用就近取值。计 量温度采用就近取值。
举例：
2021/3/10
10
五、计量温度下体积的计算
1、立式金属油罐容积表包括：
（1）、主表：从计量基准点起，通常以间隔1dm或1cm的高度给出与其对应的 容积值，累加至安全高度所对应的一列有效容积值。
（2）、附表：也称小数表，给出每区段高度1～9cm和1～9mm的一列对应的 有效容积值。
（3）正值=未修正测量结果— 示值误差 =29.3-(+0.1849)=29.1151℃
（4）修约至(0.25℃),则结果为29.00℃。
2021/3/10
7
二、油量计算前期准备及计量器具的修正
3、石油密度计 其检定证书结果中要求每间隔10Kg/m3给出一个修正值,当未修
正测量结果不能直接查表得到时，修正值则要采用线性比例内插法 计算求得。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不透明
-2～24.5 ㎏/m³ 1.5 g/cm³ 0.0015
18
课后练习
19
5
样品的制备
样品的混合 在混合操作中，应始终保持样品的完整性，减少轻组分的挥发 1、雷德蒸气压大于50kPa的挥发性原油和石油产品的样品在原来的 容器和密闭系统中混合。 2、含蜡原油倾点高于10℃或浊点高于15 ℃，在混合样品前，要加 热到高于倾点9 ℃以上，或高于浊点3 ℃以上。样品应在原来容 器和密闭系统里混合。 3、含蜡馏分油样品在混合前，应加热到浊点3℃以上。 4、残渣燃料油，在混合前要加热到试验温度。
试验温度 把样品加热到使它充分地流动，但温度不能高到引起轻组分损失或 低到样品中的蜡析出
6
仪器
密度计量筒 密度计 恒温浴 温度计 搅拌棒
7
密度计量筒的技术要求
由透明玻璃，塑料或金
属制成，其内径至少比
密度计外径大25mm，
其高度应使密度计在
ｂ
试样中漂浮时，密度计
底部与量筒底部的间
16
精密度
重复性
石油产品 透明 低粘度
不透明
温度范围℃ 单位
-2～24.5 ㎏/m³ g/cm³
-2～24.5 ㎏/m³ g/cm³
重复性
0.5 0.0005 0.6 0.0006
17
精密度
再现性 石油产品 温度范围℃ 单位
重复性
透明 低粘度
-2～24.5 ㎏/m³ 1.2 g/cm³ 0.0012
不大于2℃的地方。必要时使用恒温浴。 4 用温度计作垂直旋转运动搅拌试样均匀，并读取温度。
记录温度接近0.1 ℃，从密度计量筒中取出温度计。 5 把合适的密度计放入液体中， 达到平衡位置时放开，
让密度计自由漂浮，避免弄湿液面以上的干管。把密度 计按到平衡点以下1mm或2mm，并让它回到平衡位 置，观察弯月面形状，如果弯月面形状改变，应清洗密 度计干管，重复此项操作直到弯月面形状保持不变。
700 710 720 730 740 750
刻度间隔 0.5 )
700
710
10
温度计技术要求
范围 ℃ -1~38 -20~102
刻度间隔 0.1
最大误差范围 ±0.1
0.2
±0.15
11
测定方法
1 在试验温度下把试样转移到量筒中。 2 用滤纸除去试样表面的气泡。 3 装有试样的量筒应放在没有空气流通，环境温度变化
适用于测定易流动透明及不透明液体 的密度，也可使用恒温浴在高于室温 的情况下测定粘稠液体。
4
原理
使试样处于规定温度，将其倒入温度大致 相同的密度计量筒中，将合适的密度计放 入已调好温度的试样中，让它静止。当温 度达到平衡后，读取密度计刻度读数和试 样温度。用石油计量表把观察到的密度计 读数换算成标准密度。如果需要，将密度 计量筒及内装的试样一起放在恒温浴中， 以避免在测定期间温度变动太大。
距至少有25mm。
25mm
a
密度计 量筒
ａ＞ｂ＋２５mm
8
密度计技术要求
型号 单位 密度范围
SY-02 SY-05 SY-10
㎏/m³ 600～1100 20℃ 600～1100
600～1100
每支 单位
弯月面 修正值
+0.3 +0.7 +1.4
9
SY-05(每支单位50
大家好
0
原油和液体石油产品密度实 验室测定法（密度计法）
GB/T1884—2000
1
密度
单位体积液体的质量，以㎏/m³或 g/cm³
2
标准密度
在20℃和101.325kPa下，单位体积 液体的质量，以㎏/m³或g/cm³
3
适用范围
测定通常为液体的原油，石油产品以 及石油产品和非石油产品混合物的 20℃密度。
13
透明液体的密度计刻度读数
在这一点读刻度
液体的水平面
弯月面
14
不透明液体密度计刻度读数
在这一点读刻度
（进行弯月面修正 根据密度计技术要求表）
液体的水平面
弯月面
15
计算
对观察到的温度计，密度计读数作有关修 正后，记录接近到0.1℃，0.1 ㎏/m³ (0.0001 g/cm³)
按不同的试验油品，用GB/T1885中的表把 修正后的密度计读数换算至20℃下的标准 密度。
12
测定方法
6 不透明粘稠液体，要密度计慢慢沉入液体中。 7 透明低粘度液体，把密度计压入液体中约两个
刻度，放开时，轻轻转动一下密度计，使它能 在离开量筒壁的地方静止，读数前要出去所有 气泡。 8 当密度计静止时，读取密度计刻度值。 9 记录密度计读数后，取出密度计，用温度计搅 拌试样，并记录温度。此时温度与开始试验温 度应相差不大于0.5 ℃。否则重新试验。
