光学透镜注塑生产的那些事儿
塑料非球面光学镜片注塑成型的工艺研究
塑料非球面光学镜片注塑成型的工艺研究
《塑料非球面光学镜片注塑成型的工艺研究》
近年来，随着光学技术的发展，非球面光学镜片在光学设备中的应用越来越广泛。
而塑料非球面光学镜片由于其轻量化、成本低、便于加工等优点，逐渐成为替代传统玻璃镜片的主流产品之一。
而注塑成型技术作为非球面光学镜片的一种主要生产方法，受到了广泛关注。
塑料非球面光学镜片注塑成型是指在注塑机上，通过将熔融的塑料材料注入到特定的模具中，经冷却后得到形状复杂、表面非球面的光学镜片产品。
在这一注塑成型过程中，模具设计、材料选择、工艺参数控制等因素都会影响最终产品的质量和性能。
首先，模具设计是塑料非球面光学镜片注塑成型工艺研究的重要环节。
模具的设计需要考虑到产品的几何形状、表面光滑度要求、塑料材料的流动性等因素，以确保产品能够满足光学性能的要求。
其次，塑料材料的选择也是至关重要的。
不同的塑料材料具有不同的热性能、光学性能和流变性能，对于塑料非球面光学镜片的注塑成型工艺来说，选择合适的塑料材料对于产品的质量和性能至关重要。
最后，工艺参数的控制是影响塑料非球面光学镜片注塑成型的关键。
包括熔融温度、模具温度、注射速度、压力、冷却时间等参数的合理设置，可以有效地控制产品的收缩率、表面光滑度、光学性能等指标。
总的来说，塑料非球面光学镜片注塑成型的工艺研究需要综合考虑模具设计、材料选择和工艺参数控制等多个因素。
随着光学技术和注塑技术的不断发展，相信在不久的将来，塑料非球面光学镜片将会在光学行业中发挥着越来越重要的作用。
透镜的制作原理是什么意思
透镜的制作原理是什么意思透镜的制作原理是指利用透明材料的折射与反射原理制造出能够使光线聚焦或分散的光学器件的过程。
透镜是一种有一定形状的光学元件，主要用于控制光线的传播和聚焦。
透镜的制作原理对于光学设备的设计和制造至关重要。
以下将详细介绍透镜的制作原理。
透镜的制作主要有两种方法：玻璃制作和塑料制作。
玻璃制作透镜是利用高纯度透明玻璃材料，经过熔化和模压成型的方法制作得到的。
而塑料制作透镜则是利用光学级塑料材料，通过注塑成型的方式制造出来。
透镜的制作首先需要选取合适的原材料。
玻璃透镜通常选用的材料有光学玻璃、石英等，而塑料透镜则选用的是光学级别的塑料材料。
透镜的主要特性和功能也会根据原材料的不同而有所差异，因此在制作前需要根据使用要求选择适合的材料。
接下来是透镜的制作工艺。
玻璃制作透镜的工艺分为精密抛光和机加工两个步骤。
精密抛光是将加工出来的透镜进行磨光，使其表面变得光滑且无缺陷；机加工则是通过机械设备将玻璃加工成特定形状的透镜。
而塑料制作透镜主要是采用注塑成型技术，将光学级塑料材料熔化注入到透镜的模具中，冷却后透镜即可成型。
透镜制作过程中需注意的是透镜的设计和加工精度。
透镜的设计主要包括透镜的曲率半径、焦距、直径等参数的确定，这些都会直接影响到透镜的光学性能。
设计时需要考虑透镜的使用要求和光学原理，并结合实际情况进行优化设计。
加工精度则是指透镜的表面精度和形状精度，表面精度要求光滑、无划痕和波纹等缺陷，形状精度则要求透镜的外形符合设计要求，不允许出现偏差。
透镜的制作也需要考虑材料的选取和适当的处理。
选择合适的材料能够满足透镜的性能要求，例如透明度、折射率和耐热性等。
材料的处理也能够提高透镜的性能和寿命，例如涂层处理可以提高透镜的透光率和耐刮擦性。
最后需要注意的是透镜的质量检验和测试。
制作完成后的透镜需要经过严格的质量检验，检查透镜的光学性能和机械性能是否符合设计要求。
常用的检测手段包括光学仪器测量、透镜放大倍数的测量、外径直径测量、表面光洁度测量等。
光学塑料零件制造工艺设计中的注塑成型质量控制
光学塑料零件制造工艺设计中的注塑成型质量控制在光学塑料零件制造工艺设计中，注塑成型质量控制至关重要。
光学塑料零件通常用于光学仪器、汽车灯具、眼镜等领域，要求表面光滑度高、光学透明度好、无气泡、无瑕疵等。
本文将探讨光学塑料零件注塑成型的质量控制方法。
一、原料选用1.光学口金料在光学塑料零件制造中，首先要选用优质的光学口金料。
通常选择高透明度、低色差、低水分吸收率的光学级树脂，如PMMA、PC等。
这样可以确保成型零件具有良好的光学性能。
2.添加剂在注塑成型中，添加剂的选择也至关重要。
适当添加抗氧化剂、光稳定剂、抗紫外线剂等，可以提高光学塑料零件的使用寿命和稳定性。
二、成型工艺控制1.模具设计光学塑料零件的模具设计应考虑成型零件的结构特点和表面要求。
要避免出现短瘸、气泡、热缩等缺陷，保证模具的冷却均匀性和表面光洁度。
2.注塑参数控制在注塑成型过程中，注射速度、压力、温度等参数的控制对成型质量起着至关重要的作用。
合理调整这些参数可以减少残留应力、缩水率，提高塑件的透明度和光学性能。
3.模具温控光学塑料零件对模具温度的要求较高，需要特殊的温控系统来确保模具温度的均匀性和稳定性。
避免温度过高或过低导致的塑件变形和缺陷。
三、质量检测手段1.光学性能测试对成型的光学塑料零件进行透光率、色差、表面光洁度等方面的测试，确保其符合设计要求。
2.外观检测检查成型零件的表面是否有气泡、瑕疵、划痕等缺陷，保证外观质量完好。
3.尺寸检测通过测量光学零件的尺寸精度，确保符合设计要求，保证其装配和使用的准确性。
综上所述，光学塑料零件制造中的注塑成型质量控制是一个复杂而细致的过程。
通过优质原料的选用、成型工艺控制和质量检测手段的应用，可以有效提高光学塑料零件的生产质量和稳定性。
只有在严格遵守质量标准和工艺流程的情况下，才能生产出符合客户需求的优质光学塑料零件。

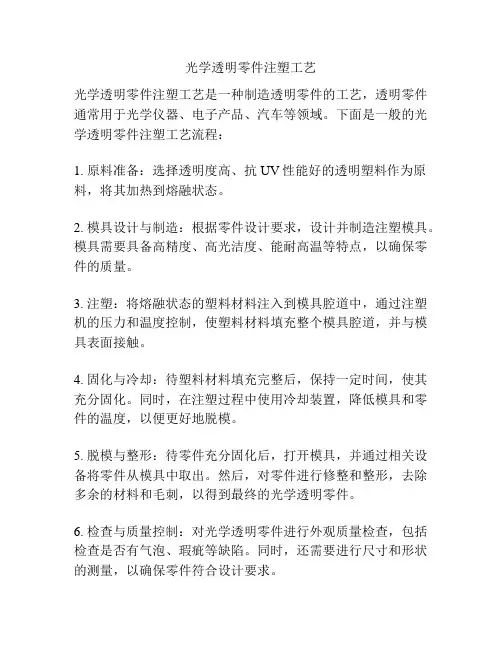

光学透明零件注塑工艺
光学透明零件注塑工艺
光学透明零件注塑工艺是一种制造透明零件的工艺，透明零件通常用于光学仪器、电子产品、汽车等领域。
下面是一般的光学透明零件注塑工艺流程：
1. 原料准备：选择透明度高、抗UV性能好的透明塑料作为原料，将其加热到熔融状态。
2. 模具设计与制造：根据零件设计要求，设计并制造注塑模具。
模具需要具备高精度、高光洁度、能耐高温等特点，以确保零件的质量。
3. 注塑：将熔融状态的塑料材料注入到模具腔道中，通过注塑机的压力和温度控制，使塑料材料填充整个模具腔道，并与模具表面接触。
4. 固化与冷却：待塑料材料填充完整后，保持一定时间，使其充分固化。
同时，在注塑过程中使用冷却装置，降低模具和零件的温度，以便更好地脱模。
5. 脱模与整形：待零件充分固化后，打开模具，并通过相关设备将零件从模具中取出。
然后，对零件进行修整和整形，去除多余的材料和毛刺，以得到最终的光学透明零件。
6. 检查与质量控制：对光学透明零件进行外观质量检查，包括检查是否有气泡、瑕疵等缺陷。
同时，还需要进行尺寸和形状的测量，以确保零件符合设计要求。
7. 表面处理：根据需要，对光学透明零件进行表面处理，如抛光、镀膜等，以提高其光洁度和耐刮擦性能。
以上是光学透明零件注塑工艺的一般流程，具体的工艺参数和步骤还需要根据不同的零件设计和要求而定。
光学透镜的加工工艺
光学玻璃透镜模压成型技术1 成型方法玻璃之所以能够精密模压成型，主要是因为开发了与软化的玻璃不发生粘连的模具材料。
原来的玻璃透镜模压成型法，是将熔融状态的光学玻璃毛坯倒入高于玻璃转化点50℃以上的低温模具中加压成形。
这种方法不仅容易发生玻璃粘连在模具的模面上，而且产品还容易产生气孔和冷模痕迹（皱{TodayHot}纹），不易获得理想的形状和面形精度。
后来，采用特殊材料精密加工成的压型模具，在无氧化气氛的环境中，将玻璃和模具一起加热升温至玻璃的软化点附近，在玻璃和模具大致处于相同温度条件下，利用模具对玻璃施压。
接下来，在保持所施压力的状态下，一边冷却模具，使其温度降至玻璃的转化点以下（玻璃的软化点时的玻璃粘度约为107。
6泊，玻璃的转化点时的玻璃粘度约为1013。
4泊）。
这种将玻璃与模具一起实施等温加压的办法叫等温加压法，是一种比较容易获得高精度，即容易精密地将模具形状表面复制下来的方法。
这种玻璃光学零件的制造方法缺点是：加热升温、冷却降温都需要很长的时间，因此生产速度很慢。
为了解决这个问题，于是对此方法进行了卓有成效的改进，即在一个模压装置中使用数个模具，以提高生产效率。
然而非球面模具的造价很高，采用多个模具势必造成成本过高。
针对这种情况，进一步研究开发出与原来的透镜毛坯成型条件比较相近一点的非等温加压法，借以提高每一个模具的生产速度和模具的使用寿命。
另外，还有人正在研究开发把由熔融炉中流出来的玻璃直接精密成型的方法。
2 玻璃的种类和毛坯{HotTag}玻璃毛坯与模压成型品的质量有直接的关系。
按道理，大部分的光学玻璃都可用来模压成成型品。
但是，软化点高的玻璃，由于成型温度高，与模具稍微有些反应，致使模具的使用寿命很短。
所以，从模具材料容易选择、模具的使用寿命能够延长的观点出发，应开发适合低温（600℃左右）条件下模压成型的玻璃。
然而，开发的适合低温模压成型的玻璃必需符合能够廉价地制造毛坯和不含有污染环境的物质（如PbO、As2O3）的要求。

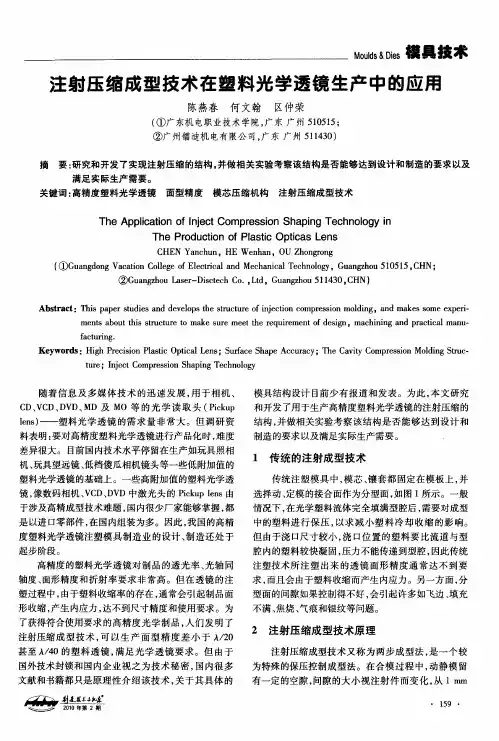

注射压缩成型技术在塑料光学透镜生产中的应用
１ 传统的注射成 型技术
传统注塑模具 中， 模芯、 镶套都 固定在模板上 ， 并
选择 动 、 定模 的接 合面作 为分 型面 ， 如图 １ 示 。一 般 所
情况下 ， 在光学塑料流体完全填满型腔后 ， 需要对成型 中的塑料进行保压 ， 以求减小塑料 冷却 收缩 的影 响。
ｍｅ ｔ ｂ ｕ ｈ ｓ ｓｒ ｃｕ ｅ ｔ ｋ ｕ ｅ ｍｅ ｔｔ ｅ ｒ ｑ ｉｅ ｎ ｆｄ ｓｇ ｎ ｓ ａ ｏ ｔｔ ｉ ｔ ｔ ｒ ｏ ｍａ ｅ ｓ ｒ ｅ ｈ ｅ ｕ ｒ ｍｅ ｔｏ ｅ ｉｎ，ｍａ ｈ ｎ ｎ ｎｄ ｐ ａ ｔ ａ ｎ — ｕ ｃ ｉ ｉ ｇ ａ ｒ ｃｉ ｌｍａ ｕ ｃ
甚至 Ａ４ ／０的 塑 料 透镜 ， 足 光 学 透 镜 要 求 。但 由 于 满 国外 技术封 锁和 国 内企业 视 之 为 技术 秘 密 ， 内很 多 国 文献 和书籍 都只是 原 理性 介 绍该 技 术 ， 于 其 具体 的 关
塑料光学 透镜 的基础上 。一些 高 附加值 的塑料 光学 透 镜， 像数码 相机 、 Ｃ Ｄ Ｄ 中激光 头 的 Ｐｃｕ ｎ Ｖ Ｄ、 Ｖ ｉｋｐｌ ｓ由 ｅ 于涉及 高精 成 型技术难 题 ， 内很少 厂家 能够掌 握 ， 国 都 是 以进 口零 部件 ， 国内组装 为多 。因此 ， 国的高精 在 我 度塑 料光学 透镜 注塑模 具 制 造业 的设 计 、 造 还处 于 制
关键 词 ： 高精 度塑料 光 学透镜
面型精 度
模芯 压缩机 构 注射压 缩成 型技术
Ｔ ｅＡ ｐｃ ｔ ｎｏ Ｉｅ ｔ ｏ ｒｓ ｉ ｈ ｐ ｇＴ ｃ ｎ ｌ ｙｉ ｈ ｐ ｌａｉ ｆ ｎ ｃ Ｃ ｍｐｅ ｓ ｎＳ ａ ｉ ｅ ｈ ｏ ｇ ｉ ｏ ｊ ｏ ｎ ｏ ｎ
注塑模具设计与制造实例之放大镜
注塑模具设计与制造实例之放大镜注塑模具设计与制造实例之放大镜注塑模具是指用来制造注塑制品的模具，它是在注塑机上使用的重要工装。
注塑模具设计与制造需要考虑材料、形状、注塑工艺等多种因素，只有专业设计和制造的模具才能生产出合格的注塑制品，并且要满足企业的成本和生产效率等需求。
以下将以放大镜的注塑模具设计和制造实例进行介绍。
一、产品分析和工艺分析放大镜是通过特殊的透镜来放大视野的光学仪器，它的材料常见的是塑料和玻璃。
塑料放大镜透光性好，价格低廉，重量轻，而且容易加工，所以在注塑模具中使用比较多。
放大镜的设计需要考虑各种因素，如尺寸、加工难度、透镜度数、缩放比例等。
工艺分析主要是确定注塑机的参数，包括注射量、注射温度、开模速度、保压时间等。
二、模具设计针对放大镜的设计，模具要求高精度，光滑度高，不得有毛刺、气泡等缺陷。
模具设计包括模板设计、模芯设计、冷却系统设计、射嘴、弹簧和定位系统等。
以模板设计为例，从放大镜的外形和尺寸入手，将塑料注入射嘴，经过较短时间的冷却，即可取出模型。
同时，还要考虑模具的使用寿命，内部金属材料的腐蚀和疲劳等问题，有效增加模具的使用寿命。
三、模具制造模具制造是模具设计的延续，它要求精度高，工艺熟练，材料使用优质，包括坯料开料、零件车削加工、铣床加工、电火花加工等过程。
一般来说，整个制造流程包括开模，焊接，车加工，磨削，打磨，表面处理，组装等步骤。
制造完模具后，需要进行模具测试。
测试主要是针对注塑工艺进行调试和优化，以确保产品质量。
在测试过程中，需要调整模具的各种参数，以适应不同的生产要求。
例如，调整注塑压力，调整射嘴位置，调整模具开合速度等。
经过测试后，可以确认模具的使用效果，以便进行投产。
总之，注塑模具的设计和制造是注塑制品生产过程中的重要环节。
在放大镜注塑模具的设计和制造中，需要注意的有产品分析、工艺流程设计和模具制造等方面，同时还要注意模具使用寿命和维护保养等问题。
准确的注塑模具设计和制造过程，将有利于提高注塑制品的生产效率和质量，使之在市场竞争中占据有利地位。
高透明度光学件的注塑生产
高透明度光学件的注塑生产光学件对于塑料加工来说正变得越来越重要了，其例子有镜头、眼镜、光学数据载体、显示器、电脑监测器、车灯罩、车窗、以及光学电讯和图像传输元件。
塑料与玻璃相比有着明显的优点：除了重量较轻和材料成本较低以外，它们还有着更高的抗冲强度。
一种重要的优点来自于注塑工艺，这提供了巨大的设计自由度，并且在数量大的场合下有着无与伦比的经济优势。
除此以外，依靠注塑和微结构与纳米结构的注压成型，可以在光学表面上获得高效的防反射性能。
甚至通过25nm的重现精度的注塑，能生产出显微镜的标准结构。
总而言之，对于形状非常复杂的塑件，以及质量规范特别严格的地方，注塑的优点表现得特别明显。
注塑有可能一步内低能耗地制造出塑件。
一种吸引人的发展是汽车业生产聚碳酯酯材料车窗的趋势。
必须指出，这些塑件的生产将因其光学上的高要求而成为注塑的领域。
对于注塑机制造商来说，一个很宽广的领域就被打开，不仅是在塑件大小方面，而且在不同工艺技术方面。
合模力达3000吨的注塑机器的工艺控制精度必须和30吨小型注塑机的一样高。
质量要求与各个应用或应用领域是非常紧密地联系在一起的。
加工者对影响成型质量的因素有着准确的认识是特别重要的，这些因素从材料自身开始，扩展到模具、机器和工艺，甚至包括辅助设备。
要对整个过程链投入最大的关注。
这样才能满足高质量要求，过程中各个步骤必须以最大精度地适合其它步骤，如有可能，要事先经受失误模式和效果分析(FMEA)。
随后完成的这种分析揭示出夹带外来微粒的可能来源。
这个例子清楚地显示出，对于重量在0.5至0.6kg 之间的塑件，材料规范是不够的，它们允许小于0.5mm，轻于0.5kg的PC料黑斑存在。
在这些条件之下，每次成型的外来物体只和材料有关。
光学塑件的材料对于光学件的生产，热塑料是取代光学玻璃的最为明显的选择。
但是选择它们的可能性有着一些限制。
而且，它们的物理和光学性能与温度和大气湿度有关。
光学性能，机械和热学条件以及湿度全都影响着最为合适的塑料的选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光学透镜注塑生产的那些事儿
光学透镜应用越来越广泛，根据实际应用需求开发，进用光学设计建模，到制造出成型模具，通过注塑成型得到适用的透镜.比如通常应用有室内外照洗墙灯，线条灯，舞台灯，工矿路灯透镜等等。
（1）:透镜注塑原料的选择
透镜作为光学级的产品，原则上我们选择光学级原料，如日本三菱PMMA，通常多选择VH001。
光学级PC，如帝人1250.当然现在市场上原料品牌很多，国产的进口的，根据自己的需要选择。
因此首先我们必须掌握其原料的工艺特性：
PMMA（亚克力）的流动性比PS、ABS差，熔体粘度对温度的变化比较敏感，在成型过程中，主要从注射温度着手来改变熔体粘度。
干燥温度：80-90℃，时间为2-4小时左右。
熔胶温度：210℃-270℃不等，具体视供应商提供的资料而定。
模温70-100℃，具体视实际而定。
PC性能优异，透明度较高，冲击韧性好，耐蠕变，使用温度范围宽。
熔胶温度：270~320℃之间，过高的料温如超过340℃时，PC将会出现分解，PC流动性差对温度很敏感，熔体粘度随温度升高而明显下降，适当提高温度料筒温度对PC塑化有好处。
对水极其敏感，所以注塑前必须充分干燥，使其含水量降低到0.02%以下，PC一般干燥条件：100~120℃，时间2-4小时以上。
模温控制：85~125℃，一般控制在80-125℃就可以，对形状复杂，较薄，要求较高的制品，也可提高到100-125℃，但不能超过模具热变形温度。
模温高可以减少模温及PC料温的差异，可以降低制件的内应力。
（2）:透镜产品检验标准
无气泡、无凹陷、无缩痕、无流纹、熔接痕在可接受范围（不影响封装和使用功能），翘曲变形.尺寸在可控范围（不影响装配或二次注塑），晒纹产品有纹，表面无发亮（不影响光学效果）
（3）：常见透镜注塑品质缺陷及工艺解决方法
透镜产品通过注塑成型得到合格的产品，同样遵循注塑五要素：压力，速度，时间，温度，位置，同样遵循一些注塑规律。
只不过光学透镜有着比一般注塑产品更严格的要求。
下面分析下透镜注塑工艺中比较容易出现的问题。
①缩水
经过严密设计的透镜产品有其特定的形状，缩水会影响到其光形，如图1：
产生缩水的根本原因是壁厚不均，塑料冷凝得不到补缩，我们要分析是什么原因造成，料温，模温不够？还是保压不够？冷却够不够？找出原因，可以适当调整参数，比如加大保压压力延长保压或冷却时间，提高模温，料温以更好充填，如果是模具进胶口太小，浇道太长难打饱，就需要改模，最后解决问题。
所以总结以下：
a:模具入水口小，浇道长，塑料入胶困难，加大入水口或改进入胶方式。
B:料温太低，提高料温，如壁厚的产品应提高料温以增加流动性减少缩水。
C:因提前转保压或保压不够，提高保压压力，延长保压时间。
D:冷却时间不够，增加冷却时间。
比如表面为镜面的厚壁透镜，适当的冷却时间有利改善缩水。
②流纹
通常流纹多出现在入胶口及壁厚的地方，一般流纹的产生大多因为塑料熔体喷射，先后进入模腔熔体融合时二者温度不同导致了流纹的产生，如图2：
透镜产品尤其是在发光孔位置出现流纹将影响光效。
这时候我们必须分段注射，找准出现流纹的位置，稍微提前降低射胶速解决，当然有时模温过高，塑料流动快也是原因之一，可以适当降低模温。
所以总结：
1、工艺原因：A:模温料温高，降低。
B:注塑压力过高，速度过快产生喷射所致，可找准位置，减小注射压力，速度。
2、模具原因：浇口过小或形状不对，产生喷射，修整浇口大小和形状（比如视情况开扇形）防止喷射。
③水波纹
水波纹比较好理解，形状如波浪，如图。
通常由于模温较低，塑料提前冷凝，后入熔体推动形成，可以适当提高模温料温射速，或改善模具入水口。
④气纹
气纹是制品表面表现为气雾状，如图4。
