光学透镜的加工工艺
光学加工工艺简述
一：光学冷加工工序
2）铣磨： 去除镜片表面凹凸不平 的气泡和杂质，起到成 型作用
一：光学冷加工工序
3）精磨： 将铣磨出来的镜片 的破坏层给消除掉, 固定R值
一：光学冷加工工序
4）抛光： 将精磨镜片在一次抛光,这道工序主要是把 外观做的更好，光洁度在这一步确定下来
一：光学冷加工工序
5）清洗：将抛光过后的镜片表面的抛光粉清 洗干净
1）光学样板： 第一次生产某种球面镜，需要生产它的光学样板及 对板，光学样板一定要保证非常高的精确度
光学样板允许误差 R A级误差 B级误差
0.5~5mm
5~10mm 10~35mm 35~350mm 1000~40000
0.5um
1um 2um 0.02% 0.003%
1um
3um 5um 0.03% 0.005%
8：涂墨或喷黑漆, 为防止镜片边缘反光在其外 圆或未抛光区域涂上一层黑墨，一般使用光 学专用无尘净化黑漆涂笔，但对于一些面积 较大区域则需要专用喷涂工具
一：光学冷加工工序
9：将2个R值相反的镜片用胶将其联合，此步 骤可在步骤8之前或之后作，多数情况下是 正负透镜胶合。一般采用光敏胶胶合。
二.光学冷加工的一些常识
光学加 此步骤一般由材料供应商完成，对于普通镜 片或圆形窗口，光学加工厂收到的一般是圆 柱料，圆柱直径比完工件直径大1~2mm， 光学工厂再对此圆柱进行切割，切成一个个 毛坯片，中心厚度也要比完工件大一些，具 体大多少视光洁度要求而定，此步骤造成的 材料浪费主要由刀口宽度决定
二.光学冷加工的一些常识
2）工装及成盘 第一次生产某种球面镜，除了光学样板，还 需要生产一整套工装，即在铣磨，精磨，抛 光每一步都需要的砣子，精度也越来越高， 在抛光过程用的工装精度最高，工件镶在这 样的工装上，不同R及外径的工件决定最终 成盘数量
光学玻璃透镜模压成型技术
项技术自 80 年代中期开发成功至今已有十几年 的历史了，现在已成为国际上最先进的光学零件 制造技术方法之一，在许多国家已进入生产实用 阶段。这项技术的普及推广应用是光学行业在光
③可很容易经济地实现精密非球面光学零
件的批量生产；
④只要精确地控制模压成型过程中的温度
爱是因为花的美丽，如果花蔫了，外在的美消失了
和压力等工艺参数，就能保证模压成型光学零件 的尺寸精度和重复精度； ⑤可以模压小型非球面透镜阵列；
⑥光学零件和安装基准件可以制成一个整
体。
目前批量生产的模压成型非球面光学零件
爱是因为花的美丽，如果花蔫了，外在的美消失了
学玻璃零件加工方面的重大革命。由于此项技术 能够直接压制成型精密的非球面光学零件，从此 便开创了光学仪器可以广泛采用非球面玻璃光 学零件的时代。因此，也给光电仪器的光学系统
设计带来了新的变化和发展，不仅使光学仪器缩 小了体积、减少了重量、节省了材料、减少了光 学零件镀膜和工件装配的工作量、降低了成本， 而且还改善了光学仪器的性能，提高了光学成像
爱是因为花的美丽，如果花蔫了，外在的美消失了
的直径为 2～50mm，直径公差为±0.01mm； 厚度为 0.4～25mm，厚度公差为±0.01mm； 曲率半径可达 5mm；面形精度为 1.5λ， 表面粗糙度符合美国军标为 80－50；折射率可控
制到±5×10－4mm，折射均匀性可 以控制到
2fb0f5c7a 光学学会 /
超精密光学玻璃元件模压成型制造关键工艺及装备
超精密光学玻璃元件模压成型制造关键工艺及装备在现代光学装备和仪器制造中，光学玻璃元件（如透镜、棱镜、窗口等）作为光学系统的重要组成部分，扮演着至关重要的角色。
而超精密光学玻璃元件的制造则是相当有挑战性的，因为需要高度精确的形状、表面质量和尺寸和构型精度。
模压成型（compression molding）是一种被广泛应用在超精密光学玻璃元件制造中的关键工艺。
它通过在高温和高压的条件下将光学玻璃材料压制成预定形状，在制造过程中可以保持良好的表面质量和较高的精度，同时也可以大幅降低制造成本。
模压成型工艺包括模具设计和制造、原材料选择和加工、热压过程控制等多个环节。
首先，模具的设计和制造是模压成型的关键一步。
模具的设计需要考虑到光学元件的形状、尺寸和精度要求。
在设计时需要注意模具表面的光滑度和尺寸误差控制。
由于超精密光学玻璃元件的尺寸和形状非常精确，所以模具的制造需要采用高精度的数控加工技术或精密电火花加工技术，以确保模具的尺寸精度和表面质量。
其次，原材料的选择和加工也是至关重要的。
光学玻璃材料需要具有良好的光学性能、稳定性和机械性能，以满足光学元件的使用要求。
合适的材料选择可以提高成型效果，并保证元件的性能和寿命。
材料的加工过程中需要控制好温度和压力，以避免材料的变形和应力积累。
热压过程控制是模压成型工艺中的另一个关键环节。
热压过程需要精确控制温度、压力和时间，以保证光学玻璃材料在模具中得到均匀的变形和冷却。
温度的控制需要考虑到光学玻璃的熔化温度和软化温度。
压力的控制需要根据光学玻璃的特性和形状来确定，以避免过量或不足的压力导致的问题。
时间的控制需要根据光学玻璃的稳定性和冷却速率来确定，以保证成型品的结构和性能。
在模压成型过程中，各种装备也是至关重要的。
高质量的模具、精确的温控设备、稳定的压力控制系统，都对成型质量和生产效率有着重要的影响。
同时，模压成型装备还需要具备可靠的自动化能力，以提高生产效率和降低人工操作的风险。
透镜最全知识点总结
透镜最全知识点总结一、透镜的基本原理1.1 折射定律透镜的基本原理是光的折射定律，即当光线从一种介质射向另一种介质时，它的传播方向将发生改变。
根据斯涅尔定律，折射定律可以用下面的公式表示：n1 * sin(θ1) = n2 * sin(θ2)其中，n1和n2分别代表两种介质的折射率，θ1和θ2分别代表入射角和折射角。
1.2 透镜的焦距透镜的焦距是指透镜的焦点到透镜的焦点之间的距离，焦距与透镜的曲率半径有关。
当光线经过一个透镜时，会被透镜折射到焦点上，形成一个清晰的像。
对于凸透镜来说，其焦点在透镜的凸面背后，而对于凹透镜来说，其焦点在透镜的凹面前面。
1.3 透镜的放大倍数透镜的放大倍数是指透镜能够将物体放大的程度，它与透镜的焦距和物体的距离有关。
放大倍数可以用下面的公式表示：M = -f/do其中，M代表放大倍数，f代表透镜的焦距，do代表物体到透镜的距离。
二、透镜的种类2.1 凸透镜凸透镜也称为透镜，它的两面都为凸面，用于将平行光汇聚到一个点上，形成实像。
凸透镜广泛应用于望远镜、显微镜、放大镜、眼镜等光学系统中。
2.2 凹透镜凹透镜也称为散射透镜，它的两面都为凹面，用于使光线发散，形成虚像。
凹透镜广泛应用于照相机、电视机、激光设备、眼镜等光学系统中。
2.3 双凸透镜双凸透镜也称为双凸透镜，它的一面为凸面，另一面为凸面，适用于用于放大物体的光学系统。
2.4 平凸透镜平凸透镜也称为平透镜，它的一面为平面，另一面为凸面，适用于对物体进行搜集和集中，使物体的视觉更清晰。
2.5 柱面透镜柱面透镜是一种特殊的透镜，其一面为球面，另一面为柱面，适用于对特定方向的光线进行聚焦或者发散。
2.6 折射率透镜的折射率是指透镜对光的折射能力，不同的材质和结构的透镜具有不同的折射率。
折射率的大小与透镜的材质和波长有关。
三、透镜的制造工艺3.1 玻璃透镜制造工艺玻璃透镜是一种常见的透镜材料，其制造工艺主要包括以下步骤：原料选取、清洗、熔化、成型、冷却、抛光和镀膜。

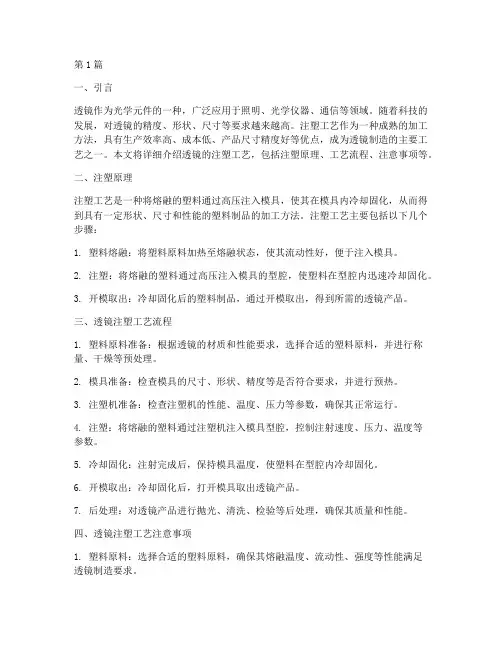

透镜的注塑工艺(3篇)
第1篇一、引言透镜作为光学元件的一种，广泛应用于照明、光学仪器、通信等领域。
随着科技的发展，对透镜的精度、形状、尺寸等要求越来越高。
注塑工艺作为一种成熟的加工方法，具有生产效率高、成本低、产品尺寸精度好等优点，成为透镜制造的主要工艺之一。
本文将详细介绍透镜的注塑工艺，包括注塑原理、工艺流程、注意事项等。
二、注塑原理注塑工艺是一种将熔融的塑料通过高压注入模具，使其在模具内冷却固化，从而得到具有一定形状、尺寸和性能的塑料制品的加工方法。
注塑工艺主要包括以下几个步骤：1. 塑料熔融：将塑料原料加热至熔融状态，使其流动性好，便于注入模具。
2. 注塑：将熔融的塑料通过高压注入模具的型腔，使塑料在型腔内迅速冷却固化。
3. 开模取出：冷却固化后的塑料制品，通过开模取出，得到所需的透镜产品。
三、透镜注塑工艺流程1. 塑料原料准备：根据透镜的材质和性能要求，选择合适的塑料原料，并进行称量、干燥等预处理。
2. 模具准备：检查模具的尺寸、形状、精度等是否符合要求，并进行预热。
3. 注塑机准备：检查注塑机的性能、温度、压力等参数，确保其正常运行。
4. 注塑：将熔融的塑料通过注塑机注入模具型腔，控制注射速度、压力、温度等参数。
5. 冷却固化：注射完成后，保持模具温度，使塑料在型腔内冷却固化。
6. 开模取出：冷却固化后，打开模具取出透镜产品。
7. 后处理：对透镜产品进行抛光、清洗、检验等后处理，确保其质量和性能。
四、透镜注塑工艺注意事项1. 塑料原料：选择合适的塑料原料，确保其熔融温度、流动性、强度等性能满足透镜制造要求。
2. 模具设计：模具设计应充分考虑透镜的形状、尺寸、精度等要求，确保注塑过程顺利进行。
3. 注塑参数：注射速度、压力、温度等参数应根据塑料原料、模具结构等因素进行调整，以获得最佳注塑效果。
4. 冷却固化：合理控制模具温度，确保塑料在型腔内充分冷却固化，提高透镜产品的精度和性能。
5. 后处理：对透镜产品进行抛光、清洗、检验等后处理，确保其质量和性能。
光学透镜的冷加工实训报告
一、实训目的通过本次实训，了解光学透镜的冷加工工艺流程，掌握光学透镜冷加工的基本操作技能，提高对光学透镜加工质量的控制能力，为今后从事光学领域的工作打下基础。
二、实训时间及地点实训时间：2023年10月1日至2023年10月5日实训地点：光学实验室三、实训内容1. 光学透镜冷加工工艺流程光学透镜的冷加工工艺流程主要包括以下步骤：（1）粗磨：去除镜片表面凹凸不平的气泡和杂质，起到成型作用。
（2）精磨：使零件加工到规定的尺寸和要求，将其粗磨出来的镜片的破坏层消除掉，大只固定R值，作好抛光准备。
（3）抛光：使零件表面光亮并达到要求的光学精度。
（4）定心：相对于光轴加工透镜的外圆，把透镜的外径磨到指定的直径。
（5）镀膜：在透镜的表面镀增透、反射等膜层。
（6）胶合：将不同的光学零件胶合在一起，使其达到光轴重合或按一定方向转折。
（7）涂黑：在镜片的毛面涂一层黑墨，达到消光的目的。
2. 光学透镜冷加工操作技能（1）粗磨：使用砂轮和磨料对镜片进行粗磨，去除表面凹凸不平的气泡和杂质。
（2）精磨：根据要求对镜片进行精磨，消除粗磨时的破坏层，达到规定的尺寸和形状。
（3）抛光：使用抛光轮和抛光膏对镜片进行抛光，使表面光亮并达到要求的光学精度。
（4）定心：使用定心工具对镜片进行定心，确保透镜的外径达到指定的直径。
（5）镀膜：在镜片表面镀增透、反射等膜层，提高透镜的性能。
（6）胶合：将不同的光学零件进行胶合，使其达到光轴重合或按一定方向转折。
（7）涂黑：在镜片的毛面涂一层黑墨，达到消光的目的。
3. 光学透镜加工质量分析（1）表面质量：光学透镜的表面质量对其光学性能有很大影响。
在加工过程中，应严格控制表面质量，确保镜片表面光洁、无划痕、无气泡等缺陷。
（2）形状精度：光学透镜的形状精度对其光学性能至关重要。
在加工过程中，应严格控制形状精度，确保镜片表面形状符合设计要求。
（3）光学性能：光学透镜的光学性能直接关系到光学系统的性能。
透镜加工
武汉职业技术学院项目报告平凸透镜的加工及检测系、专业：电子系光电子班级：光电09305实训人：王海指导教师：吴晓红谢智国喻菊芳2010年12月19日摘要介绍了平凸透镜加工和检测方法，学会对一般光学加工仪器的使用，回顾两周实训的内容，实现理论和实践的结合，并对实践中使用的方法进行总结和概括。
关键字：平凸透镜、加工、检测一、光学零件加工的总体认知光学材料及加工工艺过程制作光学零件的拆料目前有三大类，光学玻璃，光学晶体和光学塑料，其中光学玻璃大量使用。
在此实训中，我们使用的是冕牌玻璃（k9）。
玻璃具有性脆且硬，导热性差，故不能急冷急热。
膨胀系数大，所以加工车间要保持恒温。
化学稳定性差。
光学零件加工工艺分为古典工艺和现代工艺，我们在实训中的加工方法即为古典工艺法。
古典工艺的工艺过程为：选料——切割——整平——胶条——滚圆——开球面——粗磨平凸透镜两面——细磨——精磨——上盘——抛光——下盘清洗——第一面涂保护漆——第二面上盘——第二面抛光——下盘清洗——定心磨边——镀膜。
二、粗磨工艺1．粗磨及其要求粗磨是将玻璃块料或型料毛坯（我们实训用的块料毛坯）加工成具有一定几何形状，尺寸精度和表面粗糙度的工件的工序。
粗磨工序是包括毛坯加工分工序的，而狭义的粗磨是指在已基本成型的毛坯上研磨表面，使其表面形状（如球面半径）和表面粗糙度满足下一步上盘细磨要求的那一部分工件。
这里所述的粗磨是指较广的范围，即从由块料加工毛坯开始，因此它所包含的分工序相应地要比成型毛坯的多一些。
粗磨的要求是随零件的种类不同而不同的。
对于球面零件，粗磨加工的要求是：一定的曲率半径，中心厚度，中心偏差不超过某一范围；完工后的表面粗糙度要求达到3.2。
对于平面零件，粗磨加工的要求是：一定的厚度，外形尺寸；完工后的表面粗磨度一般应比球面零件的要求高一些2．粗磨的设备及工艺过程1、粗磨所用的设备，模具切割机滚圆机球面铣磨机（开球面）粗磨磨料最常用的是金刚砂，实训中用的是240号的金刚砂2、球面零件粗磨工艺过程传统工艺下的球面零件粗磨工艺过程，由下列工序组成：（1）锯料按零件毛坯尺寸进行锯切（上图的切割机用于切割大型块料，实训中我们用的是自制的小型切割机）（2）切片按零件直径毛坯尺寸切片割方（3）胶条按零件厚度方向胶成长条，一般工人用直角对中，由于我们学生切割不整齐一般用肉眼对中胶条）。
光学透镜的加工流程
光学冷加工工序第1道：铣磨，是去除镜片表面凹凸不平的气泡和杂质,(约0.05-0.08)起到成型作用.第2道精磨，是将铣磨出来的镜片将其的破坏层给消除掉,固定R值.第3道抛光，是将精磨镜片再一次抛光,这道工序主要是把外观做的更好。
第4道清洗，是将抛光过后的镜片将其表面的抛光粉清洗干净.防止压克.第5道磨边，是将原有镜片外径将其磨削到指定外径。
第6道镀膜，是将有需要镀膜镜片表面镀上一层或多层的有色膜或其他膜第7道涂墨，是将有需要镜片防止反光在其外袁涂上一层黑墨.第8道胶合，是将有2个R值相反大小和外径材质一样的镜片用胶将其联合.特殊工序:多片加工(成盘加工)和小球面加工(20跟轴)线切割根据不同的生产工艺，工序也会稍有出入，如涂墨和胶合的先后次序。
玻璃镜片抛光工艺用抛光机和抛光粉或抛光液一起下进行抛光要设定抛光时间,压力等参数. 抛光后要立即进行清洗可浸泡,否则抛光粉会固化在玻璃上,会留有痕迹的.1.抛光粉的材料抛光粉通常由氧化铈、氧化铝、氧化硅、氧化铁、氧化锆、氧化铬等组份组成，不同的材料的硬度不同，在水中的化学性质也不同，因此使用场合各不相同。
氧化铝和氧化铬的莫氏硬度为9，氧化铈和氧化锆为7，氧化铁更低。
氧化铈与硅酸盐玻璃的化学活性较高，硬度也相当，因此广泛用于玻璃的抛光。
为了增加氧化铈的抛光速度，通常在氧化铈抛光粉加入氟以增加磨削率。
铈含量较低的混合稀土抛光粉通常掺有3－8的氟；纯氧化铈抛光粉通常不掺氟。
对ZF或F系列的玻璃来说，因为本身硬度较小，而且材料本身的氟含量较高，因此应选用不含氟的抛光粉为好。
2.氧化铈的颗粒度粒度越大的氧化铈，磨削力越大，越适合于较硬的材料，ZF玻璃应该用偏细的抛光粉。
要注意的是，所有的氧化铈的颗粒度都有一个分布问题，平均粒径或中位径D50的大小只决定了抛光速度的快慢，而最大粒径Dmax决定了抛光精度的高低。
因此，要得到高精度要求，必须控制抛光粉的最大颗粒。
3. 抛光粉的硬度抛光粉的真实硬度与材料有关，如氧化铈的硬度就是莫氏硬度7左右，各种氧化铈都差不多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光学玻璃透镜
1 成型方法
原来的玻璃透镜模压成型法，是将熔融状态的光学玻璃毛坯倒入高于玻璃转化点50℃以上的低温模具中加压成形。
这种方法不仅容易发生玻璃粘连在模具的模面上，而且产品还容易产生气孔和冷模痕迹（皱{TodayHot}纹），不易获得理想的形状和面形精度。
后来，采用特殊材料精密加工成的压型模具，在无氧化气氛的环境中，将玻璃和模具一起加热升温至玻璃的软化点附近，在玻璃和模具大致处于相同温度条件下，利用模具对玻璃施压。
接下来，在保持所施压力的状态下，一边冷却模具，使其温度降至玻璃的转化点以下（玻璃的软化点时的玻璃粘度约为107。
6泊，玻璃的转化点时的玻璃粘度约为1013。
4泊）。
这种将玻璃与模具一起实施等温加压的办法叫等温加压法，是一种比较容易获得高精度，即容易精密地将模具形状表面复制下来的方法。
这种玻璃光学零件的制造方法缺点是：加热升温、冷却降温都需要很长的时间，因此生产速度很慢。
为了解决这个问题，于是对此方法进行了卓有成效的改进，即在一个模压装置中使用数个模具，以提高生产效率。
然而非球面模具的造价很高，采用多个模具势必造成成本过高。
针对这种情况，进一步研究开发出与原来的透镜毛坯成型条件比较相近一点的非等温加压法，借以提高每一个模具的生产速度和模具的使用寿命。
另外，还有人正在研究开发把由熔融炉中流出来的玻璃直接精密成型的方法。
玻璃毛坯与模压成型品的质量有直接的关系。
按道理，大部分的光学玻璃都可用来模压成成型品。
但是，软化点高的玻璃，由于成型温度高，与模具稍微有些反应，致使模具的使用寿命很短。
所以，从模具材料容易选择、模具的使用寿命能够延长的观点出发，应开发适合低温（600℃左右）条件下模压成型的玻璃。
然而，开发的适合低温模压成型的玻璃必需符合能够廉价地制造毛坯和不含有污染环境的物质（如PbO、As2O3）的要求。
对模压成型使用的玻璃毛坯是有要求的：
①压型前毛坯的表面一定要保持十分光滑和清洁；
②②呈适当的几何形状；
③③有所需要的容量。
毛坯一般都选用球形、圆饼形或球面形状，采用冷研磨成型或热压成型。
模具材料需要具备如下特征：
①表面无疵病，能够研磨成无气孔、光滑的光学镜面；
②在高温环境条件下具有很高的耐氧化性能，而且结构等不发生变化，表面质量稳定，面形精度和光洁度保持不变；
③不与玻璃起反应、发生粘连现象，脱模性能好；
④在高温条件下具有很高的硬度和强度等。
现在已有不少有关开发模具材料的专利，最有代表性的模具材料是：以超硬合金做基体，表面镀有贵金属合金和氮化钛等薄膜；以碳化硅和超硬合金做基体，表面镀有硬质碳、金刚石状碳等碳系薄膜；以及Cr2O-ZrO2-TiO2系新型陶瓷。
玻璃透镜压型用的模具材料，一般都是硬脆材料，要想把这些模具材料精密加工成模具，必需使用高刚性的、分辨率能达到0.01μm以下的高分辨率超精密计算机数字控制加工机床，用金刚石磨轮进行磨削加工。
磨削加工可获得所期盼的形状精度，但然后还需再稍加抛光精加工成光学镜面才行。
在进行高精度的非球面加工中，非球面面形的测试与评价技术是非常重要的。
对微型透镜压型用模的加工，要求更加严格，必需进一步提高精度和减轻磨削的痕迹。
