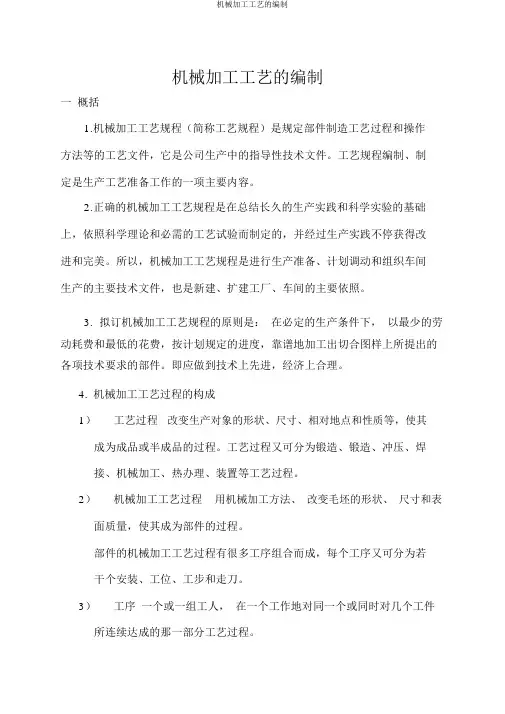

根据产品的生产类型和零部件的复杂程度而定；工序卡片是 按零件的一道（或几道）工序编制的，它规定了这一道工序的详 细操作方法和技术要求，并附有加工示图；为了保密要求，产品 设计图纸不在车间内流转，必须根据工艺过程卡中的每一道工序 编制工序卡片；一些关键零件的关键工序，用工艺过程卡难以表 达时，应编制工序卡片；凡已明确该工序为质量控制点的应编制 工序卡片。
机加工工艺编制格式采用工序卡（即一序一卡）形式。
（2）除上述重要零件以外，其它零件的机加工工艺编制格式采用工 艺过程卡形式。
2、工艺过程卡的编制
工艺过程卡片体现了零件由毛坯到成品的完整加工过程，它集结了 各专业工艺人员的共同智慧，包含了毛坯、工艺及工艺路线、设备、刀 具、量具、工具工装等的综合信息。 （1）将首页过程卡片中表头区的“产品型号”、“产品名称”、“零（部） 件图号”、“零（部）件名称”、 “毛坯种类”、“原材料及规格”、 “净重”、“每台数量” 等信息按照图纸要求填充齐全。
（3）工序图的本工序加工部位用粗实线表示、其它部位用细实线 表示；工序图只体现本工序和本工序之前的加工部位，不体现 本工序之后的加工部位；工序图中应体现本工序要求的加工精 度和形位公差要求；工序图应用国标规定的定位、装夹、及辅
助支撑等符号，标识在相应的工件表面；由于工序图的图幅有
限，不要将本工序的所有视图（包括三视图、向视图、剖视图、 局部放大图等）都集中在一页，可分页分布，分布标准为零件
定位基准（属于工艺基准）：是加工过程中，工件在机床 或夹具上占有正确位置所采用的基准。定位基准又分粗基准 （毛基准）和精基准。
5、确定各工序所采用的设备
除了确定所采用的设备外，还要根据公司内、外的设备加 工能力确定需要外协的零件和工序。
6、确定各工序所采用的刀具、夹具、量具和辅助工具。
7、确定各主要工序的技术要求及检验方法。 8、确定各工序的加工余量，计算工序加工尺寸。
线条和尺寸标注清晰可辩。
（4）.工艺图代号命名规范 工艺图代号的命名要跟据各工序的加工状态，按照上述绘图方式，
结合荣盛公司下发的技术文件，编号为:JSUG2-003，名称：荣盛公
司工艺用图代号编制方法，进行命名绘制。
