电杆根梢计算公式

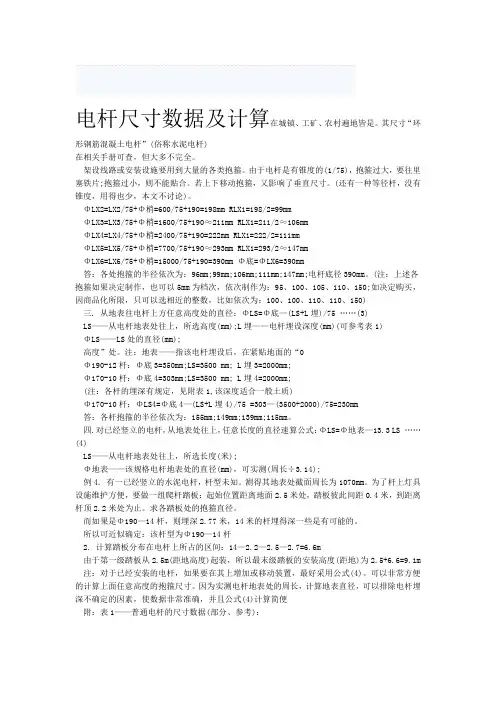

电杆尺寸数据及计算
来源：《电世界》(转摘) 作者：时间：2010-11-13 点击： 145“环形钢筋混凝土电杆”(俗称水泥电杆)在城镇、工矿、农村遍地皆是。
其尺寸在相关手册可查，但大多不完全。
架设线路或安装设施要用到大量的各类抱箍。
由于电杆是有锥度的(1/75)，抱箍过大，要往里塞铁片;抱箍过小，则不能贴合。
若上下移动抱箍，又影响了垂直尺寸。
(还有一种等径杆，没有锥度，用得也少，本文不讨论)。
ΦLX2=LX2/75+Φ梢=600/75+190=198mm RLX1=198/2=99mmΦLX3=LX3/75+Φ梢=1600/75+190≈211mm RLX1=211/2≈106mmΦLX4=LX4/75+Φ梢=2400/75+190=222mm RLX1=222/2=111mmΦLX5=LX5/75+Φ梢=7700/75+190≈293mm RLX1=293/2≈147mmΦLX6=LX6/75+Φ梢=15000/75+190=390mm Φ底=ΦLX6=390mm答：各处抱箍的半径依次为：96mm;99mm;106mm;111mm;147mm;电杆底径390mm。
(注：上述各抱箍如果决定制作，也可以5mm为档次，依次制作为：95、100、105、110、150;如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150)三. 从地表往电杆上方任意高度处的直径：ΦLS=Φ底—(LS+L埋)/75 (3)LS——从电杆地表处往上，所选高度(mm);L埋——电杆埋设深度(mm)(可参考表1)ΦLS——LS处的直径(mm);注：地表——指该电杆埋设后，在紧贴地面的“0高度”处。
Φ190-12杆：Φ底3=350mm;LS=3500 mm; L埋3=2000mm;Φ170-10杆：Φ底4=303mm;LS=3500 mm; L埋4=2000mm;(注：各杆的埋深有规定，见附表1,该深度适合一般土质)Φ170-10杆：ΦLS4=Φ底4—(LS+L埋4)/75 =303—(3500+2000)/75=230mm答：各杆抱箍的半径依次为：155mm;149mm;139mm;115mm。

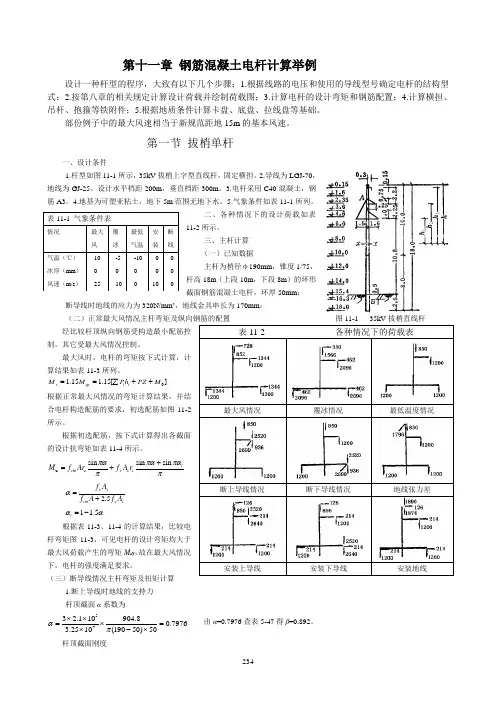

第十一章电杆的计算举例
234第十一章 钢筋混凝土电杆计算举例设计一种杆型的程序，大致有以下几个步骤：1.根据线路的电压和使用的导线型号确定电杆的结构型式；2.按第八章的相关规定计算设计荷载并绘制荷载图；3.计算电杆的设计弯矩和钢筋配置；4.计算横担、吊杆、抱箍等铁附件；5.根据地质条件计算卡盘、底盘、拉线盘等基础。
部份例子中的最大风速相当于新规范距地15m 的基本风速。
第一节 拔梢单杆一、设计条件1.杆型如图11-1所示，35kV 拔梢上字型直线杆，固定横担。
2.导线为LGJ-70，地线为GJ-25。
设计水平档距200m ，垂直档距300m 。
3.电杆采用C40混凝土，钢筋A3。
4.地基为可塑亚粘土，地下5m 范围无地下水。
5.气象条件如表11-1所列。
二、各种情况下的设计荷载如表11-2所示。
三、主杆计算 （一）已知数据主杆为梢径φ190mm ，锥度1/75，杆高18m （上段10m ，下段8m ）的环形截面钢筋混凝土电杆，环厚50mm ；断导线时地线的应力为320N/mm²，地线金具串长为170mm ；（二）正常最大风情况主杆弯矩及纵向钢筋的配置 图11-1 35kV 拔梢直线杆 经比较杆顶纵向钢筋受构造最小配筋控制，其它受最大风情况控制。
最大风时，电杆的弯矩按下式计算，计算结果如表11-3所列。
01.15 1.15[]x qx i i M M Ph PZ M ==∑++ 根据正常最大风情况的弯矩计算结果，并结合电杆构造配筋的要求，初选配筋如图11-2所示。
根据初选配筋，按下式计算得出各截面的设计抗弯矩如表11-4所示。
u ssin sin sin t cm y s sM f Ar f A r παπαπαππ+=+2.5y scm y sf A f A f A α=+ 1 1.5t αα=-根据表11-3、11-4的计算结果，比较电杆弯矩图11-3，可见电杆的设计弯矩均大于最大风荷载产生的弯矩M df ，故在最大风情况下，电杆的强度满足要求。
电杆尺寸数据及计算
电杆尺寸数据及计算在城镇、工矿、农村遍地皆是。
其尺寸“环形钢筋混凝土电杆”(俗称水泥电杆)在相关手册可查，但大多不完全。
架设线路或安装设施要用到大量的各类抱箍。
由于电杆是有锥度的(1/75)，抱箍过大，要往里塞铁片;抱箍过小，则不能贴合。
若上下移动抱箍，又影响了垂直尺寸。
(还有一种等径杆，没有锥度，用得也少，本文不讨论)。
ΦLX2=LX2/75+Φ梢=600/75+190=198mm RLX1=198/2=99mmΦLX3=LX3/75+Φ梢=1600/75+190≈211mm RLX1=211/2≈106mmΦLX4=LX4/75+Φ梢=2400/75+190=222mm RLX1=222/2=111mmΦLX5=LX5/75+Φ梢=7700/75+190≈293mm RLX1=293/2≈147mmΦLX6=LX6/75+Φ梢=15000/75+190=390mm Φ底=ΦLX6=390mm答：各处抱箍的半径依次为：96mm;99mm;106mm;111mm;147mm;电杆底径390mm。
(注：上述各抱箍如果决定制作，也可以5mm为档次，依次制作为：95、100、105、110、150;如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150)三. 从地表往电杆上方任意高度处的直径：ΦLS=Φ底—(LS+L埋)/75 (3)LS——从电杆地表处往上，所选高度(mm);L埋——电杆埋设深度(mm)(可参考表1) ΦLS——LS处的直径(mm);高度”处。
注：地表——指该电杆埋设后，在紧贴地面的“0Φ190-12杆：Φ底3=350mm;LS=3500 mm; L埋3=2000mm;Φ170-10杆：Φ底4=303mm;LS=3500 mm; L埋4=2000mm;(注：各杆的埋深有规定，见附表1,该深度适合一般土质)Φ170-10杆：ΦLS4=Φ底4—(LS+L埋4)/75 =303—(3500+2000)/75=230mm答：各杆抱箍的半径依次为：155mm;149mm;139mm;115mm。
第十一章电杆的计算举例
234第十一章 钢筋混凝土电杆计算举例设计一种杆型的程序，大致有以下几个步骤：1.根据线路的电压和使用的导线型号确定电杆的结构型式；2.按第八章的相关规定计算设计荷载并绘制荷载图；3.计算电杆的设计弯矩和钢筋配置；4.计算横担、吊杆、抱箍等铁附件；5.根据地质条件计算卡盘、底盘、拉线盘等基础。
部份例子中的最大风速相当于新规范距地15m 的基本风速。
第一节 拔梢单杆一、设计条件1.杆型如图11-1所示，35kV 拔梢上字型直线杆，固定横担。
2.导线为LGJ-70，地线为GJ-25。
设计水平档距200m ，垂直档距300m 。
3.电杆采用C40混凝土，钢筋A3。
4.地基为可塑亚粘土，地下5m 范围无地下水。
5.气象条件如表11-1所列。
二、各种情况下的设计荷载如表11-2所示。
三、主杆计算 （一）已知数据主杆为梢径φ190mm ，锥度1/75，杆高18m （上段10m ，下段8m ）的环形截面钢筋混凝土电杆，环厚50mm ；断导线时地线的应力为320N/mm²，地线金具串长为170mm ；（二）正常最大风情况主杆弯矩及纵向钢筋的配置 图11-1 35kV 拔梢直线杆 经比较杆顶纵向钢筋受构造最小配筋控制，其它受最大风情况控制。
最大风时，电杆的弯矩按下式计算，计算结果如表11-3所列。
01.15 1.15[]x qx i i M M Ph PZ M ==∑++ 根据正常最大风情况的弯矩计算结果，并结合电杆构造配筋的要求，初选配筋如图11-2所示。
根据初选配筋，按下式计算得出各截面的设计抗弯矩如表11-4所示。
u ssin sin sin t cm y s sM f Ar f A r παπαπαππ+=+2.5y scm y sf A f A f A α=+ 1 1.5t αα=-根据表11-3、11-4的计算结果，比较电杆弯矩图11-3，可见电杆的设计弯矩均大于最大风荷载产生的弯矩M df ，故在最大风情况下，电杆的强度满足要求。

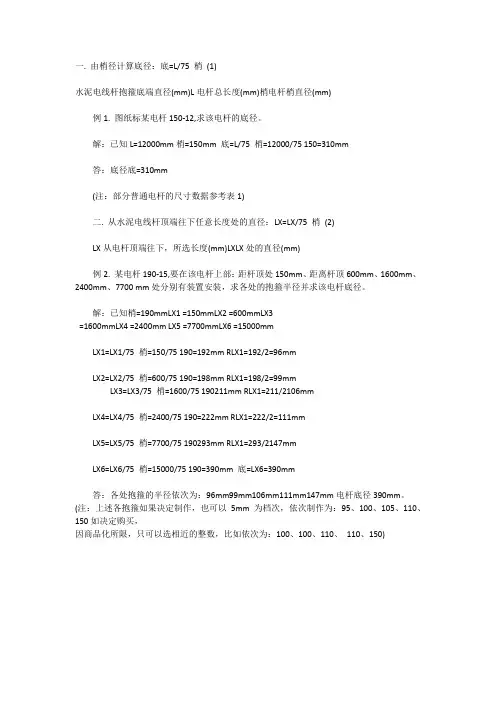

抱箍尺寸计算方式
一. 由梢径计算底径：底=L/75 梢(1)水泥电线杆抱箍底端直径(mm)L电杆总长度(mm)梢电杆梢直径(mm)例1. 图纸标某电杆150-12,求该电杆的底径。
解：已知L=12000mm梢=150mm 底=L/75 梢=12000/75 150=310mm答：底径底=310mm(注：部分普通电杆的尺寸数据参考表1)二. 从水泥电线杆顶端往下任意长度处的直径：LX=LX/75 梢(2)LX从电杆顶端往下，所选长度(mm)LXLX处的直径(mm)例2. 某电杆190-15,要在该电杆上部：距杆顶处150mm、距离杆顶600mm、1600mm、2400mm、7700 mm处分别有装置安装，求各处的抱箍半径并求该电杆底径。
解：已知梢=190mmLX1 =150mmLX2 =600mmLX3=1600mmLX4 =2400mm LX5 =7700mmLX6 =15000mmLX1=LX1/75 梢=150/75 190=192mm RLX1=192/2=96mmLX2=LX2/75 梢=600/75 190=198mm RLX1=198/2=99mmLX3=LX3/75 梢=1600/75 190211mm RLX1=211/2106mmLX4=LX4/75 梢=2400/75 190=222mm RLX1=222/2=111mmLX5=LX5/75 梢=7700/75 190293mm RLX1=293/2147mmLX6=LX6/75 梢=15000/75 190=390mm 底=LX6=390mm答：各处抱箍的半径依次为：96mm99mm106mm111mm147mm电杆底径390mm。
(注：上述各抱箍如果决定制作，也可以5mm 为档次，依次制作为：95、100、105、110、150如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150)。
水泥杆计算公式完整版
水泥杆计算公式HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】水泥电线杆有普通钢筋混凝土电杆和预应力混凝土电杆两种。
其横截面形状有很多，但是最常采用的是环形截面。
电杆长度一般为3～15米。
环形电杆有锥形杆和等径杆两种，锥形杆的梢径一般为150～270毫米，锥度为1:75;等径杆的直径为300～400毫米;两者壁厚均为30～60毫米。
由于等径杆没有锥度，其直径和长度一般都不用计算便可得出，故不做详细讨论。
单就抱箍直径(半径)的确定而言，自己计算远比查图集方便。
在此将电杆的相关尺寸和抱箍直径的计算方法奉上，以方便广大城乡电气同行。
（12米190mm 8米170mm）水泥电线杆的通用计算公式：1、通过水泥杆的稍径来计算底径：底径=L/75+稍径底径是底端直径(mm)L为电杆总长度(mm)梢径电杆梢直径(mm)例1. 图纸标某电杆190-12,求该电杆的底径。
解：已知L=12000mm梢=190mm 底径=L/75+梢径=12000/75+190=350mm答：底径=350mm2、从电杆顶端往下任意长度处的直径：LX=LX/75+梢径LX为所求直径（mm） LX为所选长度（mm)例2、某电杆190-15,要在该电杆上部：距杆顶处150mm有装置安装，求安装处的抱箍半径并求该电杆底径。
解：LX=LX/75+梢径=150/75+190=192mm R=192/2=96mm底径=L/75+梢径=15000/75+190=390mm 所以安装处抱箍半径为96mm 电线杆底径为390mm12米水泥杆稍径为190mm 。
10米水泥杆稍径为190mm。
8米水泥杆稍径为170mm。
武穴各矿区所用水泥杆分为12米，10米，8米三种，12M水泥杆地下埋2M深，防水机箱安装在离地面高的位置，应为距杆顶处，此处抱箍直径是303mm。
10M水泥杆地下埋米深，距杆顶处。
安装抱箍处直径为280mm。
电线杆型号
电杆尺寸数据及计算通用计算式：一．由梢径计算底径：Φ底＝L/75＋Φ梢 (1)Φ底——电杆底端直径（mm）；L——电杆总长度（mm）；Φ梢——电杆梢直径（mm）例1．图纸标某电杆Φ150-12,求该电杆的底径。
解：已知L=12000mm；Φ梢＝150mm；Φ底＝L/75＋Φ梢＝12000/75＋150＝310mm答：底径Φ底＝310mm（注：部分普通电杆的尺寸数据参考表1）二．从电杆顶端往下任意长度处的直径：ΦLX＝LX/75＋Φ梢 (2)LX——从电杆顶端往下，所选长度（mm）；ΦLX——LX处的直径（mm）例2．某电杆Φ190-15,要在该电杆上部：距杆顶处150mm、距离杆顶600mm、1600mm、2400mm、7700 mm处分别有装置安装，求各处的抱箍半径；并求该电杆底径。
解：已知Φ梢＝190mm；LX1 =150mm；LX2 =600mm；LX3 =1600mm；LX4 =2400mm；LX5 =7700mm；LX6 =15000mm；ΦLX1＝LX1/75＋Φ梢＝150/75＋190＝192mm RLX1＝192/2＝96mmΦLX2＝LX2/75＋Φ梢＝600/75＋190＝198mm RLX1＝198/2＝99mmΦLX3＝LX3/75＋Φ梢＝1600/75＋190≈211mm RLX1＝211/2≈106mmΦLX4＝LX4/75＋Φ梢＝2400/75＋190＝222mm RLX1＝222/2＝111mmΦLX5＝LX5/75＋Φ梢＝7700/75＋190≈293mm RLX1＝293/2≈147mmΦLX6＝LX6/75＋Φ梢＝15000/75＋190＝390mm Φ底＝ΦLX6＝390mm答：各处抱箍的半径依次为：96mm；99mm；106mm；111mm；147mm；电杆底径390mm。
（注：上述各抱箍如果决定制作，也可以5mm 为档次，依次制作为：95、100、105、110、150；如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150）三．从地表往电杆上方任意高度处的直径：ΦLS＝Φ底—（LS ＋L埋）/75 (3)LS——从电杆地表处往上，所选高度（mm）；L埋——电杆埋设深度（mm）（可参考表1）ΦLS——LS处的直径（mm）；注：地表——指该电杆埋设后，在紧贴地面的“0高度”处。
水泥杆计算公式
水泥电线杆有普通钢筋混凝土电杆和预应力混凝土电杆两种。
其横截面形状有很多，但是最常采用的是环形截面。
电杆长度一般为3～15米。
环形电杆有锥形杆和等径杆两种，锥形杆的梢径一般为150～270毫米，锥度为1:75;等径杆的直径为300～400毫米;两者壁厚均为30～60毫米。
由于等径杆没有锥度，其直径和长度一般都不用计算便可得出，故不做详细讨论。
单就抱箍直径(半径)的确定而言，自己计算远比查图集方便。
在此将电杆的相关尺寸和抱箍直径的计算方法奉上，以方便广大城乡电气同行。
（12米190mm 8米170mm）水泥电线杆的通用计算公式：1、通过水泥杆的稍径来计算底径：底径=L/75+稍径底径是底端直径(mm)L为电杆总长度(mm)梢径电杆梢直径(mm)例1. 图纸标某电杆190-12,求该电杆的底径。
解：已知L=12000mm梢=190mm 底径=L/75+梢径=12000/75+190=350mm 答：底径=350mm2、从电杆顶端往下任意长度处的直径：LX=LX/75+梢径LX为所求直径（mm）LX为所选长度（mm)例2、某电杆190-15,要在该电杆上部：距杆顶处150mm有装置安装，求安装处的抱箍半径并求该电杆底径。
解：LX=LX/75+梢径=150/75+190=192mm R=192/2=96mm底径=L/75+梢径=15000/75+190=390mm 所以安装处抱箍半径为96mm 电线杆底径为390mm12米水泥杆稍径为190mm 。
10米水泥杆稍径为190mm。
8米水泥杆稍径为170mm。
武穴各矿区所用水泥杆分为12米，10米，8米三种，12M水泥杆地下埋2M深，防水机箱安装在离地面1.5M高的位置，应为距杆顶8.5M处，此处抱箍直径是303mm。
10M水泥杆地下埋1.7米深，距杆顶10-1.7-1.5=6.8M处。
安装抱箍处直径为280mm 8M水泥杆地下埋1.5米深，距杆顶8-1.5.1.5=5M处。
