6061铝合金低功率电阻点焊工艺优化
6061铝合金工艺处理
6061铝合金工艺处理6061铝合金是一种常用的工业材料，具有优良的机械性能和加工性能。
为了进一步提高6061铝合金的性能，需要进行工艺处理。
本文将介绍6061铝合金的工艺处理方法，包括固溶处理、时效处理和热处理。
固溶处理是6061铝合金的第一道工艺处理步骤。
固溶处理的目的是将合金中的固溶体和析出相溶解均匀，消除合金的内部应力，提高合金的塑性和抗蠕变性能。
固溶处理一般在480-530摄氏度的温度下进行，时间一般为1-4小时。
固溶处理后，合金的晶界处的金属元素溶解均匀，使得合金的力学性能和耐腐蚀性能得到提高。
时效处理是6061铝合金的第二道工艺处理步骤。
时效处理的目的是通过合金的析出相的析出和再结晶过程，使合金的强度和硬度得到提高。
时效处理一般在160-190摄氏度的温度下进行，时间一般为4-24小时。
时效处理的过程中，合金中的析出相颗粒逐渐增多和长大，从而提高合金的强度和硬度。
热处理是6061铝合金的最后一道工艺处理步骤。
热处理的目的是通过改变合金的组织结构和晶粒尺寸，使合金的性能得到进一步改善。
热处理一般在200-300摄氏度的温度下进行，时间一般为1-4小时。
热处理的过程中，合金的晶粒尺寸逐渐增大，晶界处的元素析出均匀，从而提高合金的塑性和韧性。
在6061铝合金的工艺处理过程中，温度、时间和冷却速度是关键因素。
温度过高或时间过长会导致合金过度溶解，使得合金的性能下降；温度过低或时间过短会导致合金的析出相不完全，使得合金的强度和硬度不够。
冷却速度过快会导致合金的组织结构不稳定，冷却速度过慢会导致合金的晶粒尺寸过大。
6061铝合金的工艺处理是提高合金性能的重要手段。
通过固溶处理、时效处理和热处理，可以使合金的机械性能和加工性能得到显著提高。
在进行工艺处理时，需要控制好温度、时间和冷却速度，以保证合金的质量和性能。
同时，合金的工艺处理也需要根据具体的应用需求进行调整，以满足不同工程要求。
6061铝合金MIG焊接头组织性能分析
6061铝合金MIG焊接头组织性能分析6061铝合金是一种常见的铝合金材料，具有优良的机械性能和耐腐蚀性能，常用于航空航天、汽车制造、建筑和电子等领域。
在实际工程中，常常需要对6061铝合金进行MIG焊接来实现零部件的连接和修复。
焊接接头的组织性能对焊缝的性能和使用寿命至关重要，在焊接过程中需要严格控制焊接参数和工艺条件，以获得较好的焊接接头质量。
6061铝合金的MIG焊接接头主要包括母材区、热影响区和焊缝区。
母材区是未受热影响的铝合金基体，其组织主要由等轴晶粒和析出相组成，具有较好的强度和塑性。
热影响区是焊接接头中受到焊接热源影响的区域，其组织通常会发生变化，出现晶粒长大、析出相消耗和固溶元素富集等现象。
焊缝区是焊接过程中熔化的铝合金，其组织取决于焊接参数和工艺条件，主要由铝基固溶体和析出相组成。
6061铝合金的MIG焊接接头组织性能受到很多因素的影响，包括焊接参数、焊接材料、气体保护和焊接工艺等。
在选择焊接参数时，需要考虑焊接电流、焊接电压、焊接速度和气体流量等因素，以保证焊接接头的质量和性能。
焊接材料的选择也很重要，一般选用与母材相似的铝合金焊丝或焊条，以确保焊接接头的相容性和成形性。
气体保护是保证焊接接头质量的关键，常用的保护气体包括纯氩气和氩氧混合气体，能够有效防止氧化和氮化等缺陷的产生。
在实际焊接过程中，需要对焊接接头的组织性能进行详细分析和评价，通过金相显微镜观察接头的金相组织，测量晶粒大小、析出相尺寸和相分布等参数。
通过扫描电镜、X射线衍射分析和硬度测试等手段，进一步研究接头的微观结构和力学性能，评估焊接接头的质量和可靠性。
总的来说，6061铝合金的MIG焊接接头组织性能分析是实现高质量焊接的关键一步，需要对焊接参数、焊接材料、气体保护和焊接工艺等因素进行全面评估，保证焊接接头的组织均匀、强度高、硬度适中，以满足工程要求和使用环境的需求。
通过不断的实验研究和工程实践，不断优化焊接工艺，提高焊接接头的质量和性能，推动6061铝合金材料在各个领域的应用和发展。
6061铝合金最常见的工艺处理
6061铝合金最常见的工艺处理6061铝合金是一种常见的铝合金材料，具有优良的加工性能和力学性能。
在制作各种铝合金制品的过程中，通常需要进行一系列的工艺处理，包括熔炼铸造、热加工、冷加工、热处理、表面处理、连接和切割等方面。
下面将逐一介绍这些工艺处理方法。
熔炼铸造6061铝合金的熔炼通常在坩埚炉或感应炉中进行，将铝合金原料加入炉中并加热至熔化状态。
为保证熔炼质量，应控制好熔炼温度、搅拌速度和炉内气氛等因素。
同时，需要注意安全操作，避免高温烫伤和气体中毒等事故。
热加工热加工包括挤压、锻造和轧制等工艺，可将铝合金材料加工成所需的形状和尺寸。
对于6061铝合金，一般采用挤压方式进行热加工。
在挤压过程中，应控制好挤压温度、挤压力和挤压速度等参数，以保证挤压质量和生产效率。
同时，需要使用专门的挤压工具和模具，确保挤压形状和尺寸的准确性。
冷加工冷加工包括锯切、铣削、钻孔、车削等工艺，可将铝合金材料加工成更精细的零件和部件。
对于6061铝合金，通常采用铣削和钻孔等方式进行冷加工。
在加工过程中，应控制好切削量、切削速度和进给量等参数，以避免铝合金材料过热或加工过度而受到损害。
同时，需要使用专门的切削工具和冷却液，确保加工质量和效率。
热处理热处理是铝合金制品加工过程中非常重要的一环，可以通过加热和冷却来改变材料内部的晶体结构，从而改善材料的力学性能和抗腐蚀性能。
对于6061铝合金，通常采用固溶处理和时效处理相结合的方法进行热处理。
在热处理过程中，应控制好加热温度、保温时间和冷却速度等参数，以避免材料出现过热、过烧或冷却不当而受到损害。
同时，需要使用专门的热处理设备和工装，确保热处理质量和效率。
表面处理表面处理可以改变铝合金制品的表面状态和外观质量，同时也能提高其抗腐蚀性能和使用寿命。
常见的表面处理方法包括氧化处理、涂层处理和阳极氧化等。
对于6061铝合金，通常采用阳极氧化处理方法。
在表面处理过程中，应控制好处理温度、电流密度和电解液成分等参数，以获得良好的表面质量和抗腐蚀性能。
6061_铝合金

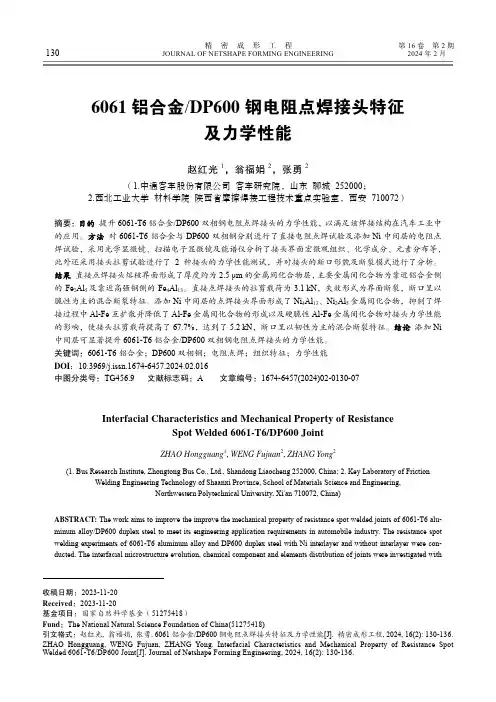

精 密 成 形 工 程第16卷 第2期 130JOURNAL OF NETSHAPE FORMING ENGINEERING 2024年2月收稿日期：2023-11-20 Received ：2023-11-20基金项目：国家自然科学基金（51275418）Fund ：The National Natural Science Foundation of China(51275418)引文格式：赵红光, 翁福娟, 张勇. 6061铝合金/DP600钢电阻点焊接头特征及力学性能[J]. 精密成形工程, 2024, 16(2): 130-136. ZHAO Hongguang, WENG Fujuan, ZHANG Yong. Interfacial Characteristics and Mechanical Property of Resistance Spot Welded 6061-T6/DP600 Joint[J]. Journal of Netshape Forming Engineering, 2024, 16(2): 130-136.6061铝合金/DP600钢电阻点焊接头特征及力学性能赵红光1，翁福娟2，张勇2（1.中通客车股份有限公司 客车研究院，山东 聊城 252000；2.西北工业大学 材料学院 陕西省摩擦焊接工程技术重点实验室，西安 710072）摘要：目的 提升6061-T6铝合金/DP600双相钢电阻点焊接头的力学性能，以满足该焊接结构在汽车工业中的应用。
方法 对6061-T6铝合金与DP600双相钢分别进行了直接电阻点焊试验及添加Ni 中间层的电阻点焊试验，采用光学显微镜、扫描电子显微镜及能谱仪分析了接头界面宏微观组织、化学成分、元素分布等，此外还采用接头拉剪试验进行了2种接头的力学性能测试，并对接头的断口形貌及断裂模式进行了分析。
结果 直接点焊接头熔核界面形成了厚度约为2.5 μm 的金属间化合物层，主要金属间化合物为靠近铝合金侧的Fe 2Al 5及靠近高强钢侧的Fe 4Al 13。
6061焊接工艺

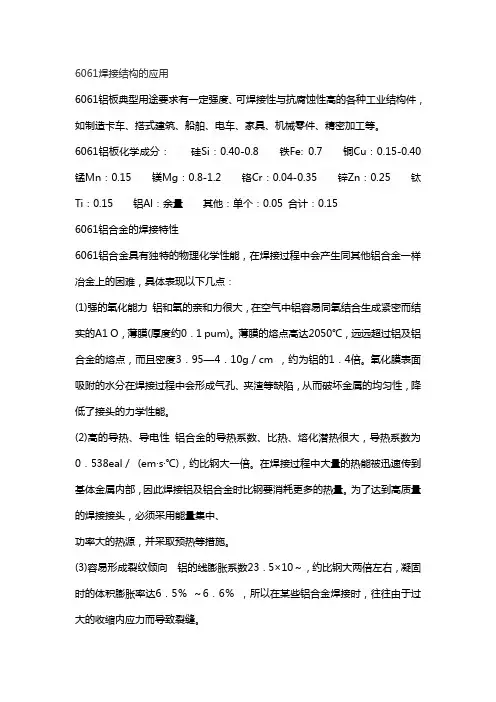

6061焊接结构的应用6061铝板典型用途要求有一定强度、可焊接性与抗腐蚀性高的各种工业结构件，如制造卡车、搭式建筑、船舶、电车、家具、机械零件、精密加工等。
6061铝板化学成分：硅Si：0.40-0.8 铁Fe: 0.7 铜Cu：0.15-0.40 锰Mn：0.15 镁Mg：0.8-1.2 铬Cr：0.04-0.35 锌Zn：0.25 钛Ti：0.15 铝Al：余量其他：单个：0.05 合计：0.156061铝合金的焊接特性6061铝合金具有独特的物理化学性能，在焊接过程中会产生同其他铝合金一样冶金上的困难，具体表现以下几点：(1)强的氧化能力铝和氧的亲和力很大，在空气中铝容易同氧结合生成紧密而结实的A1 O，薄膜(厚度约0．1 pum)。
薄膜的熔点高达2050℃，远远超过铝及铝合金的熔点，而且密度3．95—4．10g／cm ，约为铝的1．4倍。
氧化膜表面吸附的水分在焊接过程中会形成气孔、夹渣等缺陷，从而破坏金属的均匀性，降低了接头的力学性能。
(2)高的导热、导电性铝合金的导热系数、比热、熔化潜热很大，导热系数为0．538eal／(em·s·℃)，约比钢大一倍。
在焊接过程中大量的热能被迅速传到基体金属内部，因此焊接铝及铝合金时比钢要消耗更多的热量。
为了达到高质量的焊接接头，必须采用能量集中、功率大的热源，并采取预热等措施。
(3)容易形成裂纹倾向铝的线膨胀系数23．5×10～，约比钢大两倍左右，凝固时的体积膨胀率达6．5％～6．6％，所以在某些铝合金焊接时，往往由于过大的收缩内应力而导致裂缝。
(4)容易形成气孔的倾向铝合金的液体熔池很容易吸收气体，在高温下熔人的大量氢气，在焊后的冷却凝固过程中来不及析出而聚集在焊缝中形成气孔。
(5)高温下的强度和塑性低在高温下铝的强度和塑性很低，以致支撑住液体金属而引起焊缝成形的恶化，甚至形成塌陷(或烧穿)缺陷。
因此在某些场合下需要用夹具和垫板。
6061铝合金圆棒车削加工工艺的优化

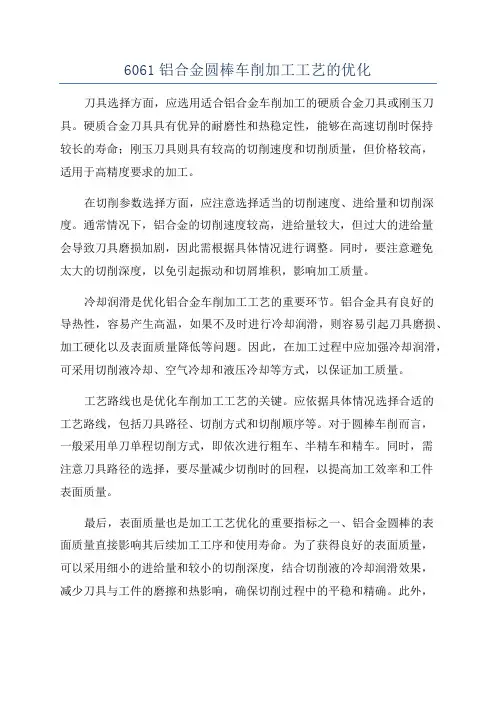

6061铝合金圆棒车削加工工艺的优化刀具选择方面，应选用适合铝合金车削加工的硬质合金刀具或刚玉刀具。
硬质合金刀具具有优异的耐磨性和热稳定性，能够在高速切削时保持较长的寿命；刚玉刀具则具有较高的切削速度和切削质量，但价格较高，适用于高精度要求的加工。
在切削参数选择方面，应注意选择适当的切削速度、进给量和切削深度。
通常情况下，铝合金的切削速度较高，进给量较大，但过大的进给量会导致刀具磨损加剧，因此需根据具体情况进行调整。
同时，要注意避免太大的切削深度，以免引起振动和切屑堆积，影响加工质量。
冷却润滑是优化铝合金车削加工工艺的重要环节。
铝合金具有良好的导热性，容易产生高温，如果不及时进行冷却润滑，则容易引起刀具磨损、加工硬化以及表面质量降低等问题。
因此，在加工过程中应加强冷却润滑，可采用切削液冷却、空气冷却和液压冷却等方式，以保证加工质量。
工艺路线也是优化车削加工工艺的关键。
应依据具体情况选择合适的工艺路线，包括刀具路径、切削方式和切削顺序等。
对于圆棒车削而言，一般采用单刀单程切削方式，即依次进行粗车、半精车和精车。
同时，需注意刀具路径的选择，要尽量减少切削时的回程，以提高加工效率和工件表面质量。
最后，表面质量也是加工工艺优化的重要指标之一、铝合金圆棒的表面质量直接影响其后续加工工序和使用寿命。
为了获得良好的表面质量，可以采用细小的进给量和较小的切削深度，结合切削液的冷却润滑效果，减少刀具与工件的磨擦和热影响，确保切削过程中的平稳和精确。
此外，还可以采用超精磨或抛光等后续加工工艺，进一步提高铝合金圆棒的表面质量。
综上所述，优化6061铝合金圆棒车削加工工艺的关键在于刀具选择、切削参数、冷却润滑、工艺路线和表面质量等方面。
通过合理的优化，可以提高加工效率和工件质量，降低成本，提高企业的竞争力。
6061铝合金等温挤压工艺参数优化及粗晶环机理研究
6061铝合金等温挤压工艺参数优化及粗晶环机
理研究
已经完成
6061铝合金是非常重要的一种工程材料，因为它具有良好的力学性能及优良的导电性，因此它已被广泛地应用于各种工程应用领域。
随着高技术的发展，6061铝合金在结构件上的表现也得到显著的提高，如空间宇航、航空航天及其他新兴领域等。
为了达到更好的机械性能，确保结构件的安全性与可靠性，6061铝合金必须进行细致的挤压工艺参数优化处理。
然而，在参数优化过程中，我们面临着由于50千大斤以上的负荷而引起的参数优化困难。
为了解决这个问题，我们首先应清楚地理解和确定挤压过程中的主要变量，即温度、挤压速度和模具尺寸等参数，并加以优化，以获得最佳的机械性能。
例如，在确定温度范围和最佳挤压速度时，应进行研究来估算晶粒尺寸，以及晶界和表界众多参数，以确定6061铝合金的力学性能。
此外，为了更深入地研究6061铝合金的挤压工艺参数优化，我们还应研究粗晶环的形成原理。
粗晶环是由于不同晶粒间的相互滑动而形成的晶粒界面，粗晶环可以对空隙的分布形态和夹杂物的成分产生重要的影响，从而大大提高材料的力学性能。
因此，进行粗晶环机理研究有助于更准确地了解6061铝合金在经过挤压工艺参数优化后的塑性变形行为和构效关系，从而有效地发挥6061铝合金的潜在机械性能，有助于挤压工艺参数优化。
综上所述，6061铝合金挤压工艺参数优化及粗晶环机理研究在更准确地了解并掌握6061铝合金的潜在性能方面有重要的意义，它不仅可以节省很多的时间和费用，而且还能够极大地提高我们的生产效率和产品性能。
6061铝合金工艺处理
6061铝合金工艺处理6061铝合金是一种常用的铝合金材料，在工业领域具有广泛的应用。
为了提高其性能和延长使用寿命，对6061铝合金进行工艺处理是必不可少的。
本文将介绍6061铝合金的工艺处理方法及其作用。
6061铝合金是一种热可塑性铝合金，具有优良的强度、耐蚀性和焊接性能。
然而，由于铝合金的晶界特性和内部缺陷，使其在使用过程中容易出现塑性变形、开裂和腐蚀等问题。
因此，通过工艺处理来改善6061铝合金的性能是非常重要的。
一种常用的工艺处理方法是热处理。
热处理是指将材料加热至一定温度区间并保持一定时间，然后通过控制冷却速率使材料达到所需的组织和性能。
对于6061铝合金，常用的热处理方法包括固溶处理和时效处理。
固溶处理是将6061铝合金加热至固溶温度（通常为530-540℃）并保持一定时间，使合金中的固溶体达到均匀溶解状态。
固溶处理的目的是消除合金中的过饱和溶质和析出相，提高合金的塑性和韧性。
固溶处理后，通过快速冷却使合金迅速达到亚稳态状态，即固溶体和析出相共存的状态。
时效处理是在固溶处理后将合金加热至一定温度区间（通常为160-180℃）并保持一定时间，使固溶体中的溶质重新析出。
时效处理的目的是进一步提高合金的强度和硬度，改善其抗拉强度和耐疲劳性能。
时效处理时间的选择要根据合金的具体要求来确定，不同的时效时间会对合金的性能产生不同的影响。
除了热处理外，还可以对6061铝合金进行冷加工处理。
冷加工是指在室温下通过压力使合金发生塑性变形，并通过控制变形程度和变形速率来改变合金的组织和性能。
常用的冷加工方法包括冷轧、冷拔和冷挤压等。
冷加工可以显著提高6061铝合金的强度和硬度，同时也会使合金变脆。
为了消除冷加工带来的应力和改善合金的塑性，通常需要进行退火处理。
退火是指将合金加热至一定温度并保持一定时间，然后通过控制冷却速率使合金达到所需的组织和性能。
除了热处理和冷加工处理外，还可以对6061铝合金进行表面处理来提高其耐腐蚀性和装饰性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6061铝合金低功率电阻点焊工艺优化
本文研究了6061铝合金低功率电阻点焊技术中电压、电流、焊接时间和力量对焊缝性能和成型的影响，并采用正交试验法对焊接工艺进行了优化。
实验结果表明，焊接参数对焊缝力学性能和外观质量具有重要影响。
其中，电流是最
重要的参数，其次是焊接时间和力量，最不重要的参数是电压。
在持续15s的焊接时间内，电流为600A，焊接力为10kN，焊接时间为8.5周期，电压为5.5V时，焊缝拉伸强度最高，达到了5.5kN左右。
通过正交试验法优化了焊接工艺，得到最优组合参数为：电流为550A，焊接力为9kN，焊接时间为8周期，电压为5.5V。
经过优化后的焊接工艺制备的焊缝性能和外观质量都
得到了显著的提高，拉伸强度接近6kN，没有裂纹和缺陷。
因此，对于6061铝合金的低功率电阻点焊工艺，需要合理选择焊接参数，以获得满足要求的焊缝性能和外观质量。
正交试验法是一种有效的优化工具，可以帮助我们找到最合
适的焊接参数组合。
