超详细CA6140车床拨叉(831005)零件的机械加工工艺规程及夹具设计
CA6140拨叉831005专用夹具设计说明书(全套图纸)
毕业设计说明书论文(图纸) QQ 36396305序言机械制造工艺学课程设计是我们学完大学全部基础课，技术基础课以及大部分专业课之后进行的，机械制造工艺与机床夹具课程教学的一个不可缺少的辅助环节。
它是我们全面地综合运用本课程及其有关先修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践，对于培养我们编制机械加工工艺规程和机床夹具设计的能力，为以后搞好毕业设计和去工厂从事工艺与夹具设计具有十分重要的意义。
本次课程设计培养了我们综合运用机械制造工艺学及相关专业课程的理论知识，结合金工实习、生产实习中学到的实践知识，独立地分析和解决机械加工工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。
让我们初步具备设计保证加工质量的高效、省力、经济合理的专用夹具的能力。
掌握从事工艺设计的方法和步骤，为学生今后进行毕业设计和去工厂从事工艺与夹具设计打下良好的基础。
由于能力有限，设计有许多不足之处，恳求各位老师给予指教。
一 零件的分析(一) 零件的作用众所周知，现在的机床有许多半自动控制的，这类机床能实现有级调速，靠的是拨叉拨动从动装置而实现。
本工艺学课程就是针对CA6140车床的拨叉而设计的，此零件的结构如图所示。
它安装在机床齿条的末端，调速时扇形齿由人工拨动，使齿条左右移动，此时拨叉拨动从动装置末端的轴套也作左右移动，从而使得转换齿轮的啮合，达到调速的目的。
零件有花键，可以保证零件使用时不发生转动。
零件工作时所受的载荷主要是两槽在花键孔方向上的载荷。
(二) 零件的工艺分析CA6140的拨叉共有两组加工表面，现分述如下：1. 以右端面为基准的加工表面这组加工表面包括：mm 012.0018+宽槽内外表面至该基准面的距离，槽mm03.008+内表面至基准面的距离。
2. 以mm 25φ花键孔为中心的加工表面这组加工表面包括：mm 28.0022+φ孔，mm 023.0025+φ六齿方齿花键孔，以及2×15°倒角。
CA6140车床拨叉831007”零件的机械加工工艺规则及专用夹具设计
摘要本文介绍了拔叉的加工工艺设计过程及其专用夹具设计过程。
通过本设计进一步了解了机械加工工艺设计过程的一般方法和步骤。
联系生产现场实际条件进行工艺方案的比较选择适当方案；掌握根据生产的要求设计专用机床夹具的方法；以及根据商业利益进行工艺方案的比较与技术经济分析。
本文内容包括：机械加工工艺的组成，工艺过程的作用，工艺规程的作用，工艺规程的设计原则，生产纲领的计算和生产类型的确定，毛坯的制造形式，制造工艺中基准的选择，零件的尺寸、形状误差和位置误差的分析，机械加工工艺路线的制定，各个工序的加工余量、工序尺寸、尺寸公差的确定及某些刀具的几何参数的选择和常见的金属切削机床的选用，机械加工各工序的切削深度、进给量、切削速度的确定，机械加工工时的计算，专用夹具设计的基本要求，专用夹具设计的依据、夹具装置的选择、夹紧力的估算、定位误差的分析、夹具的操作说明。
本文介绍的各个工序都是从保证使用功能要求、提高劳动生产率，保证加工质量、降低劳动强度，注意劳动保护和环境保护，提高可靠性出发进行各工序的工艺和夹具的比较和制定。
为了更好的了解各国先进的工艺技术文本还选择了两篇相关英文文献进行了可供读者参考。
关键词：机械加工；工艺；工序；夹具；机床AbstractIn this paper, the fork off the design process and its dedicated fixture design process. Through the design of a better understanding of the engine machining process of the general process design methods and steps. Contact production at the scene of the actual conditions of the program compared select the appropriate programs; master in accordance with the requirements of the production design for the machine tool fixture methods and in accordance with commercial interests of the program compared with the technical and economic analysis.This article includes: the composition of mechanical processing technology, the role of process, the role of a point of order, the order of the design principles, the calculation of the Program of production and production types of identification, the rough form of manufacturing, manufacturing process in the choice of benchmarks, spare parts The size, shape and location of error of error, mechanical processing line of development, the various processes a gong , process size, Tolerance and the determination of certain tools and geometric parameters of common metal-cutting machine tools of choice , the basis for fixture design, the choice of fixture installation, the clamping force estimates, positioning error The analysis, fixture instructions. This paper describes the various processes are guaranteed from the use of functional requirements, raising labor productivity, and ensure processing quality, reduce labor intensity and attention to labor protection and environmental protection, to improve the reliability of the process and the process of comparison and the development of fixture. In order to better understand the countries of advanced technology has also selected the two texts related to English literature a reference for readers.Key words: Engine machining; process; processes; fixture; Machine目录摘要 (1)ABSTRACT (2)目录 (3)第一章绪论 (1)第二章概述 (2)2.1夹具夹紧装置及夹具体的基本要求 (2)2.2机床夹具功用 (3)2.3机床夹具在机械加工中的作用 (3)2.4机床夹具组成 (4)2.5机床夹具分类 (5)2.6机床夹具的设计要求 (7)第3章零件的分析 (8)3.1零件的作用 (9)3.2零件的工艺分析 (9)第4章工艺规程设计 (10)4.1确定毛坯的制造形式 (10)4.2基准的选择............................................................................... 错误!未定义书签。
CA6140车床拨叉(831003)零件的机械加工工艺规程及夹具毕业设计论文
继续教育学院毕业设计(论文)题目 CA6140车床拨叉数控加工工艺及程序设计专业班级数控技术层级专科形式函授学生姓名指导教师王波设计（论文）完成日期2011 年3 月10 日继续教育学院毕业设计︵论文︶学生姓名:日期: 2011年3月27日摘要CA6140车床拨叉它位于车床变速机构中主要起换档，和其他零件配合，在改变转速的时候承受轻微的载荷，所以加工时应该保证本零件的重要工作表面符合技术要求。
对于零件而言，尽可能选择不加工表面作为粗基准。
而对有若干个不加工表面的工件，则应以加工表面要求相对位置精度较高的不加工表面作粗基准。
因此φ60孔端面与φ25H7孔垂直度公差为0.1mm，所以先把加工φ25孔的表面和孔精加工出来，再以它为精基准加工别的面，例如铣φ60孔和端面、铣槽等。
同时，在设计夹具时候要考虑定位基准和加紧机构。
在设计中长销限制4个自由度、支撑钉限制1个和侧板限制1个；螺母和心轴配合用来加紧零件，开口垫片可以实现大批量和中批量的生产。
关键词：定位元件加紧机构定为基准自由度CA6140车床拨叉数控加工工艺及程序设计目录1前言……………………………………………………………………………2. 设计的目的……………………………………………………………3. 零件的分析……………………………………………………………3.1 零件的作用…………………………………………………………3.2 零件的工艺分析……………………………………………………4. 工艺规程设计…………………………………………………………4.1 确定毛坯的制造形式…………………………………………4.1.1 铸铁……………………………………………………………4.2 基准的选择………………………………………………………4.3 制造工艺路线……………………………………………………4.3.1 切削力…………………………………………………………4.3.2 刀具磨损与刀具的耐用度………………………………4.3.3 切削用量……………………………………………………5. 箱体的技术要求……………………………………………………6. 夹具设计………………………………………………………………6.1 夹具的作用…………………………………………………………6.2 问题的提出………………………………………………………6.3 夹具的设计……………………………………………………… 7小结…………………………………………………………………………致谢………………………………………………………………………………参考文献………………………………………………………………………1前言通过机床工艺及程序设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》、《机械制造基础》、《数控加工工艺》、《机械制图》等)。
CA6140车床拨叉零件的机械加工工艺规程及夹具设计[1]
![CA6140车床拨叉零件的机械加工工艺规程及夹具设计[1]](https://img.taocdn.com/s3/m/473c56968762caaedd33d4c0.png)

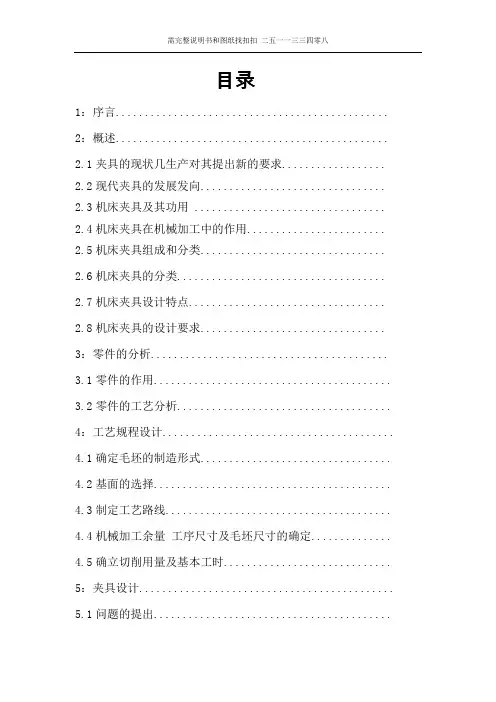

目录1：序言............................................... 2：概述...............................................2.1夹具的现状几生产对其提出新的要求..................2.2现代夹具的发展发向................................2.3机床夹具及其功用 .................................2.4机床夹具在机械加工中的作用........................2.5机床夹具组成和分类................................2.6机床夹具的分类....................................2.7机床夹具设计特点..................................2.8机床夹具的设计要求................................ 3：零件的分析.........................................3.1零件的作用.........................................3.2零件的工艺分析..................................... 4：工艺规程设计........................................4.1确定毛坯的制造形式.................................4.2基面的选择.........................................4.3制定工艺路线.......................................4.4机械加工余量工序尺寸及毛坯尺寸的确定..............4.5确立切削用量及基本工时............................. 5：夹具设计............................................5.1问题的提出.........................................5.2夹具设计...........................................总结.................................................参考文献............................................. 致谢.................................................1、序言毕业设计在我们学完大学的全部基础课、技术基础课之后进行的，这是我们在进行毕业设计对所学各课程的深入综合性的总复习，也是一次理论联系实际的训练，因此，它在我们的大学生活中占有重要的地位。
械制造工艺及夹具课程设计CA6140车床拨叉零件机械加工工艺规程及工艺装备设计
械制造工艺及夹具课程设计CA6140车床拨叉零件机械加工工艺规程及工艺装备设计哈尔滨工业大学工学硕士学位论文哈尔滨理工大学机械制造工艺及夹具课程设计任务书设计题目：“CA6140-车床拨叉”零件机械加工工艺规程及工艺装备（钻削加工）设计设计要求：1. 制订零件机械加工工艺，填写机械加工工艺过程卡一张，设计夹具工序的工序卡一张2. 设计指定工序的专用夹具一套，绘制夹具装配图及零件图3. 编写机械制造工艺课程设计说明书一份，不少于2万字设计内容：1. 对零件进行工艺分析，绘制零件图2. 选择毛坯制造方式3. 制订零件机械加工工艺路线4. 指定工艺装备设计5. 编写设计说明书班级：学生：指导教师：系主任：200 年月日目录（一）序言 (3)（二）设计内容 (3)一、零件的分析二工艺规程设计三夹具设计（三）参考文献 (17)（四）心得体会 (18)序言机械制造工艺学课程设计是我们在学完了大学的全部基础课，技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各科课程的一次深入的综合性的总复习，也是一次理论联系实践的训练。
因此它在我们四年的大学生活中占有重要的地位。
在设计中锻炼了独立思考和解决问题的能力，为今后工作打下良好的基础。
设计内容一、零件的分析零件的作用：题目所给的零件是车床拨叉零件的工艺分析:CA6140车床拨叉这个零件从零件图上可以看出，它一共有五组加工表面，而这几组表面之间又有一定的位置要求，现将这五组加工表面分述如下：1、车床拨叉的前后两个面。
要求两面之间距离80mm，后面与中间面相距35mm，后面粗糙度要求Ra3.2um2、花键孔加工表面。
花键底孔∮22H12（∮22 0+0。
28）粗糙度要求Ra6.3um，左侧三个花键槽相距600对称分布，槽底面粗糙度Ra1.6um,槽侧面粗糙度Ra3.2um,槽宽B为6H9。
3、顶面上的阶梯面。
一个80mm*30mm的平面，表面粗糙度Ra3.2um。
CA6140车床拨叉零件机械加工工艺规程及典型夹具
目录前言-------------------------------------------------01一、根据生产纲领，确定生产类型-----------------------02二、零件初步分析--------------------------------------02 （一）、零件作用分析-----------------------------------02 （二）、零件工艺分析-----------------------------------021.零件材料的选择-------------------------------------022.技术要求-------------------------------------------033.零件表面加工方法-----------------------------------034.定位基准的选择-------------------------------------03 （三）、零件毛坯---------------------------------------05三、工艺规程设计---------------------------------------07四、工艺装备选择--------------------------------------08五、机械加工余量、工序尺寸以及毛坯尺寸---------------09六、确定切削用量及基本工时---------------------------12（一）、工序Ⅰ的切削用量及基本工时--------------------12 （二）、工序Ⅱ的切削用量及基本工时---------------------13 （三）、工序Ⅲ的切削用量及基本工时-------------------15 （四）、工序Ⅳ的切削用量及基本工时---------------------17 （五）、工序Ⅴ的切削用量及基本工时--------------------17 （六）、工序Ⅵ、Ⅶ的切削用量及基本工时-------------------18 （七）、工序Ⅷ的切削用量及基本工时----------------------18七、专用夹具设计---------------------------------------191、问题的提出--------------------------------------2、夹具设计有关计算-------------------------------4、夹具设计及操作的简要说明-----------------------八、设计感想--------------------------------------------九、参考文献---------------------------------------------前言机械制造技术基础是以机械制造中的工艺问题为研究对象，实践性较强的一门学科，通过对此学科的课程设计，使我在下述各方面得到了锻炼：1.能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确的解决一个零件在加工中的定位、夹紧以及工艺路线的安排、工艺尺寸的确定等问题，保证零件的加工质量。
“CA6140车床拨叉”零件的机械加工工艺及铣槽夹具设计
目录一、序言 (2)二、设计题目 (2)三、设计内容 (2)四、工艺规程设计 (3)（一）拨叉的工艺分析及生产类型的确定 (3)（二）确定毛坯、绘制毛坯件图 (4)（三）拟定拨叉工艺路线 (6)（四）确定加工余量及工序尺寸 (9)（五）确定切削用量及时间定额 (10)五、夹具设计 (16)六、夹具设计中的特点 (20)七、总结 (20)八、参考文献 (20)一．序言机械制造工艺课程设计时在我们学习完了大学的全部基础课，技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题坚决问题的能力，为今后参加祖国的四化建设打下一个良好的基础。
由于能力有限，设计尚有不足之处，恳请各位老师给予指导。
二．设计题目：设计“CA6140车床拨叉”零件的机械加工工艺及铣槽夹具设计三.设计内容：（1）零件--毛坯合图（2）机械加工工艺规程（3）夹具总装图、主要零件图（4）课程设计说明书拨叉得工艺分析及生产类型的确定某拨叉零件的零件图如下图所示：其余未注明圆角半径R3~5mm一、拨叉的用途题目给定的零件是CA6140拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作，获得所需的速度和扭矩的作用。
拨叉在改换档位时要承受弯曲应力和冲击载荷的作用，因此该零件应具有足够的强度、刚度和韧性，以适应拨叉的工作条件。
二、拨叉的工艺分析拨叉这个零件从零件图上可以看出，它一共有两组加工表面，而这二组加工表面之间有一定的位置要求，现将这二组加工表面分述如下：1．以Ø25mm 孔为中心的加工表面。
这一组加工表面包括：21.0025+φ的六齿花键孔及倒角，尺寸为80㎜与花键孔垂直的两端面，尺寸为11.0018+与花键孔垂直的通槽。
CA6140车床拨叉的加工工艺及夹具设计
CA6140车床拨叉的加工工艺及夹具设计一、CA6140车床拨叉的加工工艺1.材料准备：选用适当的材料进行加工，一般选择高强度耐磨的合金钢或不锈钢。
2.工艺路线确定：根据零件的形状、尺寸和精度要求，确定加工工艺路线。
例如，车削底面、圆面和孔等。
3.设计夹具：根据零件的形状和加工要求，设计合适的夹具，确保工件能够在加工过程中保持稳定。
4.组织备料：按照工艺路线，将所需的原材料准备好，并进行必要的切断、锯切等预处理。
5.装夹工件：使用夹具将工件牢固地固定在加工台上，确保在加工过程中不会出现移动或晃动。
6.加工操作：根据工艺路线进行相应的加工操作，例如车削、钻孔、镗孔等，使用合适的刀具和切削参数。
7.加工精度控制：通过调整加工参数、切削速度和进给速度等，控制加工精度，保证加工尺寸和精度要求。
8.表面处理：根据零件的要求，进行表面处理，例如研磨、抛光、镀铬等，提高零件的表面光洁度和耐磨性。
9.检验：对加工后的零件进行检验，检查尺寸、外形和表面质量等，确保加工质量符合要求。
10.包装出厂：检验合格的零件进行包装，标明零件名称、规格和质量等信息，方便运输和使用。
二、CA6140车床拨叉的夹具设计夹具设计是确保工件在加工过程中稳定牢固地固定在加工台上的关键。
下面是CA6140车床拨叉夹具设计的主要考虑因素：1.工件的形状和尺寸：根据工件的形状和尺寸，设计合适的夹具结构，确保工件能够被牢固地夹持住。
2.夹具的稳定性：夹具的设计要能够保证工件在加工过程中不会发生晃动或移位，确保加工精度和质量。
3.夹具的刚性：夹具要具备足够的刚性，防止在切削过程中产生振动，影响加工质量。
4.夹具的操作性：夹具的设计要便于操作，方便工人进行安装和拆卸，提高工作效率。
根据以上考虑因素，以下是CA6140车床拨叉夹具设计的一种常见方案：1.底座设计：设计底座用于固定夹具在车床上，底座应采用稳定的结构，并通过螺栓或螺母固定在车床上。
2.卡盘设计：使用卡盘夹持工件，卡盘可以根据工件的尺寸和形状进行调整，并通过螺栓或夹紧机构固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计说明书设计题目：设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）设计者:指导教师:学院:Xxxx年xx月xx日机械制造工艺学课程设计说明书题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）1.零件毛坯合图一张2．机械制造加工工艺过程综合卡片一张3．结构设计装配图一张4．课程设计说明书一份前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。
在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。
在此期间查阅了大量的书籍，并且得到了有关老师的指点，尤其是教务处张永丹老师，我系xxx老师的大力帮助，在此表示感谢！机制xxxx班第x小组XXXX年XX月XX日目录前言 (3)一．设计的目的： (5)二．零件的分析 (5)（一）、零件的作用： (5)（二）、零件的工艺分析： (6)二、工艺规程设计 (6)(一) 确定毛坯的制造形成。
(6)（二）基准的选择。
(6)（三）制定工艺路线。
(7)(二) 机械加工余量。
(8)(四)确定切削用量及基本工时。
(9)夹具设计 (20)（一）问题的提出........................... 错误!未定义书签。
（二）夹具设计............................. 错误!未定义书签。
参考文献................................... 错误!未定义书签。
小结. (25)械加工工序卡片 (26)一．设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
同时，也为以后搞好毕业设计打下良好基础。
通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。
通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。
二．零件的分析（一）、零件的作用：题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
宽度为18+0.0120mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为18+0.0120mm的槽和滑移齿轮的配合精度要求很高。
（二）、零件的工艺分析：CA6140拨叉共有两组加工表面。
1.以花键孔的中心线为基准的加工面这一组面包括Ø25+0.230mm的六齿方花键孔、Ø22+0.280花键底孔两端的2X150到角和距中心线为27mm的平面。
2.以工件右端面为基准的8+0.030 mm的槽和18+0.120mm的槽经上述分析可知，对于两组加工表面，可先加工其中一组表面，然后借助于专用夹具加工另一组表面。
二、工艺规程设计(一)确定毛坯的制造形成。
零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。
由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取模锻成型。
经查《金属机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3±0.8mm。
毛坯零件图如下图：（二）基准的选择。
1.粗基准的选择：因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。
2.精度基准的选择：为保证定位基准和工序基准重合，以零件的A面为精基准。
（三）制定工艺路线。
方案一工序：1.粗、精车端面，钻、扩花键底孔、倒两端15°倒角。
2.粗、精铣削B面。
3.铣削8+0.030mm的槽。
4.铣削18+0.0120mm的槽。
5.拉花键。
方案二工序：1.粗、精车端面，钻、扩花键底孔、倒两端15°倒角。
以Ф40mm圆柱面为粗基准。
选用C3163-1转塔式六角车床及三爪卡盘夹具。
2.拉花键。
以A面为基准，3.铣削槽B面。
以花键的中心线及A面为基准。
选用X62W卧式铣床加专用夹具4.铣削8+0.030mm的槽。
以花键的中心线及A面为基准。
选用X62W卧式铣床加专用夹具。
5.铣削18+0.0120mm的槽。
以花键的中心线及A面为基准。
选用X62W卧式铣床加专用夹具。
方案分析：上述两方案中，工艺方案一把拉花键放在最后一道工序。
但此方案中2.3.4工序很难对工件进行定位和加紧、方案二中，把花键放在第一道工序的后边，这样，方案二中的3.4.5道工序很容易对工件进行定位与加紧即以花键中心线和A面作为3.4.5道工序的定位基准。
此方案定位精度高，专用夹具结构简单、可靠，所以采用方案二比较合理。
以上工艺过程详见附表1“机械加工工艺过程综合卡片”(二)机械加工余量。
CA6140的拨叉材料为HT200。
毛坯重量为1.0 kgσb =160MP a HBS 生产类型为由大、中批量生产，采用模锻锻模。
根据上述的原始资料加工工艺，分别确定各个加工表面的机械加工余量，工序尺寸以毛坯尺寸如下：1.A面的加工余量A面有3±0.8mm的加工余量，足够把铸铁的硬质表面层切除2.矩形花键底孔。
要求以矩形花键的外径定心，故采用拉削加工内孔尺寸为Φ22+0.28，见零件图，参照《金属机械加工工艺人员手册》表3-59确定孔加工余量的分配。
钻孔Φ20mm扩孔Φ21mm拉花键花键孔要求以外径定心：拉削时加工余量参照《金属机械加工工艺人员手册》取 2Ζ=1mm3.B面的加工余量。
此工序分2个工步1、粗铣B面 2、精铣B面。
精加工余量为0.2mm粗铣加工余量为2.8mm(四)确定切削用量及基本工时。
工序Ⅰ：车削A面。
1．加工条件。
工件材料：灰口铸铁HT200。
σb=145 MP a。
铸造。
加工要求：粗、半精车A面并保证28mm的工序尺寸，R a=3.2µm机床C3163-1。
转塔式六角卧式车床。
刀具：刀片材料。
r =12. a o=6-8 b= -10 o=0.5 K r=90 n=15 2、计算切削用量。
（1）已知长度方向的加工余量为3±0.8mm 。
实际端面的最大加工余量为3.8mm 。
故分二次加工（粗车和半精车）。
长度加工公差IT １２级取-0.46 mm （入体方向）（2）进给量、根据《切削简明手册》（第3版）表1.4 当刀杆尺寸为16mm×25mm,ａｅ≤３mm时，以及工件直径为Φ60mm时（由于凸台B面的存在所以直径取Φ60mm）ƒ=0.6-0.8mm/ｒ.按C３１６３－１车床说明书取ƒ=0.6mm/n。
由于存在间歇加工所以进给量乘以k=0.75—0.85 所以：实际进给量f=0.6×0.8=0.48 mm/ｒ按C３１６３－１车床说明书ƒ＝0.53ｍｍ／ｒ（3）计算切削速度。
按《切削简明手册》表1.27 ，切削速度的计算公式为（寿命选T=60min）刀具材料YG6V=C v/(T m·a p x v·f y v) ·kv其中：C v=158 x v=0.15 y v=0.4 M=0.2修正系数K o见《切削手册》表1.28k mv=1.15 k kv=0.8 k krv=0.8 k sv=1.04 k BV=0.81∴Vc =158/( 600.2·20.15·0.530.4) ·1.15·0.8·0.8·0.81·0.97=46.9(m/min)（4）确定机床主轴转速 ns=1000v c/ dw=229.8（r/min）按C３１６３－１车床说明书ｎ＝200 r／min所以实际切削速度V=40.8m/min（5）切削工时，按《工艺手册》表6.2-1由于铸造毛坯表面粗糙不平以及存在硬皮，为了切除硬皮表层以及为下一道工步做好准备T m=(L+L1+L2+L3)/n w x f=0.33（min） L=(65-0)/2=32.5 L1=3、L2=0、L3=02、精车1)已知粗加工余量为0.5mm。
2)进给量f. 根据《切削用量简明手册》表1.6 ， f=0.15－0.25mm/r按C３１６３－１车床说明书ｆ＝0.16 mm/r计算切削速度按《切削用量简明手册》表1.27，切削速度的计算公式为（寿命选T=60min）V=Cv/(T m·a p x v·f y v) ·kv=158/( 600.2·20.15·0.16 0.4) ·1.15·0.8·0.8·0.81·0.97=83.85(m/min)3)确定机床主轴转速. n w=1000v c/ d w =410.8（r/min）按C3163－１车床说明书取n w=400（r/min）实际切削速度V=57.1m/min4)切削工时，查《工艺手册》表6.2-1T m=(L+L1+L2+L3)/n w xf=22.5/400x0.16=0.35（min）由于下一道工序是钻孔，所以留下Ø20mm的台阶，所以L=(65-20)/2=22.5 mm L1=3.L2=0. L3=03、钻孔、扩孔、倒角。
（1）、钻孔钻头选择：见《切削用量简明手册》表2.2钻头几何形状为（表2.1及表2.2）：双锥修磨具刃，钻头参数：ｄ＝Ф20ｍｍβ=30°，2Φ=118°，2Φ=70°，bε=3.5mm,a o=12°, Ψ=55°,b=2mm，=4mm。
根据《切削用量简明手册》表2-9确定f=0.48ａ、按机床进给强度决定进给量：根据表2.9 ,当σb＝210MPaｄ0＝20.5mm 可确定f=0.75。
按C3163-1车床说明书取 f=0.62mm/n.ｂ、决定钻头磨钝标准及寿命表2.21，当d o=20mm、钻头最大磨损量取0.6 寿命T=45min.ｃ、切削速度由《切削用量简明手册》，表2.15得Ｖ=21m/min n=1000V/ D=334.4 由机床技术资料得和334.4接近的有280n/m和400n/min 取280n/min取n=280m/min. 实际Ｖ=17 m/minｄ、基本工时，Tm=L/n f=(80+10)/280x0.62=0.32 (min) 入切量及超切量由表2.29. 查出Ψ+△=10mm所以T m=L/n f=(80+10)/280x0.62=0.32 (min)（2）、扩孔刀具直径d o=21mm；刀具几何参数同上。
