重汽变速箱小盖总成的拆装..

重汽变速箱――小盖总成的拆装
小盖总成的拆装
1、小盖总成的拆卸:

159
图160
1、松开换档摇臂上的锁紧螺母,拆换档摇臂及防尘罩(见图159);拆下所有的压力开关、传感器顶销、双H阀总成、通气塞(见图160)。

图161
图162
2、拧下小盖端盖(摇臂侧)与小盖壳体的连接螺栓,取下小盖端盖(摇臂侧),小盖端盖(摇臂侧)内的油封和复合衬套是不允许拆卸的,若损坏则进行破坏性拆除,但不允许损坏小盖端盖(摇臂侧)的配合面(见图161);用冲头A109拆下传感器驱动环的连接弹性圆柱销,取下传感器驱动环、扇形自锁块和驱动销(见图162)。

图163
图164
3、拧下两侧的内六角螺塞,取下密封垫圈、范围档锁销、范围档弹簧(见图163);拆下小盖端盖(范围档侧)与小盖壳体间的连接螺栓,取下小盖端盖(范围档侧)、定中弹簧(低档侧)、隔环、定中座环(见图164)。

图165
图166
4、取下自锁销轴上的滚针,然后取下自锁销轴、自锁弹簧(见图165);拆下碗形塞片,用专用冲头A109、A110拆下连接换档头与换档轴的圆柱销,取下换档轴、换档头和互锁叉(见图166)。

图167
5、拆下连接间隔套与小盖壳体的紧定螺钉,取下间隔套、定中座环、定中弹簧(高档侧)(见图167);一般情况下,小盖壳体上的复合衬套和衬套是不用拆卸的,若损坏就用冲子把其冲下,但不能损坏小盖壳体;用冲子冲下连接高低档定位环与换档轴的弹性圆柱销,就可以拆下高低档定位环。

2小盖总成的装配:
图168
图169
图170
图171
①用专用冲头A106装小盖端盖(摇臂侧)内的复合衬套(见图168、169),用专用工装A135、A136装端盖内油封和端盖外油封(见图170、171)。

图172
图173
②用专用工装A106把复合衬套装到小盖壳体内并到位(见图172);在衬套上涂抹乐泰680粘合剂,保证覆盖整个外圆柱面,喷乐泰7649促进剂,然后装到小盖壳体内并到位(见图173)。

图174
图175
③在小盖壳体上装定中弹簧(高档侧)、定中座环、隔套(注意方向),在紧定螺钉的螺纹上涂乐泰242螺纹紧固胶,将紧定螺钉拧紧到小盖壳体,实现间隔套的定位(见图174);把高低档定位环套到换档轴上(注意高低档定位环的方向,若不清楚请参照小盖总成的爆炸图)(见图175)。

图176
图177
④把换档轴穿过互锁叉和换档头的内孔,并对齐换档轴和换档头上的销孔,穿上圆柱销,并使销子相对于换档头对称(见图176);用专用冲头A113、A114把销子的两端冲开,并保证销子牢固可靠(见图177)。

图178
图179
⑤把自锁弹簧塞进小盖壳体上的自锁弹簧孔内,把自锁销轴(自锁销轴的锥端朝外)穿过销孔并通过弹簧挡片和自锁弹簧,穿上滚针,注意挡片的方向,能使滚针卡在挡片的槽内(见图178);装驱动销到位,套上扇形自锁块,使自锁销轴卡在扇形自锁块中凹槽内;装上传感器驱动环(注意方向,如图所示),用弹性圆柱销定位(见图179)。

图180
图181
⑥在小盖端盖(摇臂侧)的油封的唇口处涂满润滑脂,用连接螺栓把在小盖端盖(摇臂侧)固定在小盖壳体上,小盖端盖(摇臂侧)与小盖壳体间垫有小盖纸垫,连接螺栓的拧紧力矩为21~25Nm.(见图180);装防尘罩、摇臂到位,拧紧锁紧螺母,拧紧力矩58~71
Nm(见图181)。

图182
图183
⑦在两侧装上范围档锁销、范围档锁弹簧、内六角螺塞,拧紧内六角螺塞(见图182);装定中座环、隔环、定中弹簧(低档侧)(见图183),用螺栓连接小盖端盖(范围档锁侧)与小盖壳体,小盖端盖(范围档锁侧)与小盖壳体间垫有端盖衬垫,螺栓的拧紧力矩为21 ~25Nm。

图184
图185
⑧装传感器顶销和压力开关,拧紧力矩不大于50Nm(见图184);在碗形塞片上涂密封胶,把碗形塞片装到小盖壳体上的孔中,保证不漏油(见图185);若此时没有装选档支撑轴,用专用工具阿A137装上选档支撑轴。

图186
⑨用连接螺栓把双H阀加纸垫安装到小盖壳体上,拧紧力矩21~25Nm(见图186)。

装完小盖总成后,试换档看是否换档可靠,回位正常。

合集下载

简述拆卸变速器的步骤及注意事项

简述拆卸变速器的步骤及注意事项

拆卸变速器的步骤及注意事项拆卸变速器是车辆维护保养中的一个重要步骤,其操作繁琐且需要一定的专业知识和技能。

本文将从简述拆卸变速器的步骤及注意事项出发,为您详细介绍这一过程。

一、准备工作1. 为了安全起见,首先确保车辆停稳在平整的地面上,并且将驻车制动器牢固地固定住。

2. 另外,要记得提前切断电池的正极,以免触电事故发生。

3. 准备好相应的工具,如扳手、起重机等。

二、拆卸步骤1. 拆下车身下的护板,以便于接下来的工作顺利展开。

2. 打开变速器油排放螺丝,将变速器油排放至容器中,避免污染环境。

3. 用扳手拆下变速器液压油管、传感器、电子线束等相关零部件。

4. 使用适当的工具,拆下变速器与发动机之间的螺栓。

5. 使用专业的起重机,小心地将变速器从发动机上卸下。

三、注意事项1. 操作过程中要保持工作环境干净整洁,避免异物进入变速器内部造成损坏。

2. 拆卸变速器时,需时刻保持注意力集中,防止因疏忽大意而造成意外伤害。

3. 拆卸后的变速器需妥善保管,避免受潮或遭受外部损坏。

总结回顾拆卸变速器是一项复杂且需要细心操作的工作,需要严格按照步骤进行,避免疏漏。

在操作过程中,注意事项更是至关重要,确保操作的安全性和有效性。

个人观点和理解作为一项维修保养工作,拆卸变速器需要严格遵循相关步骤和注意事项,以免造成不可挽回的损坏。

这也需要操作人员具备一定的专业知识和技能,因此建议在没有足够经验和技术的情况下,尽量寻求专业人士的帮助。

通过本文的介绍,相信您对拆卸变速器的步骤及注意事项有了更深入的了解。

在日常维护中,务必谨慎对待这一环节,以保障车辆的正常运行和安全。

拆卸变速器是一项需要专业技能和经验的工作,其复杂性和繁琐程度需要操作人员具备一定的专业知识和技能。

在进行拆卸变速器时,有一些特殊情况需要注意,接下来我将详细介绍这些情况以及应对方法。

当拆卸变速器时,操作人员需要特别注意变速器内部的液压系统,因为液压系统是变速器正常运行的关键。

01J自动变速箱拆装

01J自动变速箱拆装

在侧面用螺丝刀先把固定柱上的小卡搞掉,然后 用手把固定住拿出来,然后链条就可以分开了
接着就可以拿下从动链轮
接来拆吸气喷射泵
液压控制单元油路
下图是油泵
下图是吸气喷射泵
• 拆到此结束谢谢大家
The end
Thank
拆装前准备
• 工具箱一个 螺丝刀两把 专用工具 必备
• 01J无级变速箱维修手册
这是拆装前的侧 面和正面
首先拆正面的离合器、太阳轮和行星架组合体。如图:
拿下齿圈的制动片。如图:
然后拆后面的控制单
元。如左图: 拆装完后如下图
拿下液压控制单元后我们可以看到
下图是驻车用的
接下来我们就要拆链条了

变速器总成的拆装1

变速器总成的拆装1
传动轴凸缘的6个固定螺栓,拧紧力矩为45N·m
排气歧管与前排气管的固定螺母拧紧力矩为30N•M
排气管接头上的螺母拧紧力矩:35N•M
起动机的固定螺栓拧紧力矩为20N•M
传动轴防热罩、排气管固定支架固定螺母,拧紧力矩为20N•M
[文档可能无法思考全面,请浏览后下载,另外祝您生活愉快,工作顺利,万事如意!]
使用13mm梅花扳手和13mm套筒拧下排挡支撑杆上的固定螺母
取下螺栓,将支撑杆与变速器壳体分离
使用10mm套筒拧下离合块固定螺栓
取下离合块
(旁白)
用10mm梅花扳手拧下离合器防护板上的一个固定螺栓和螺母
取下离合器防护板
(旁白)
将变速器托架放置与变速器正下方,支撑变速器
用13mm梅花扳手拧下发动机前支撑的两个固定螺栓
用13mm套筒扳手拧紧起动机的1个固定螺栓,拧紧力矩为20N·m
用17mm套筒扳手拧紧排气歧管和前排气管的2个固定螺栓,拧紧力矩为30N•M
插好前氧传感器线束插头(发动机内容剪切过来)
(旁白)
安装蓄电池负极固定夹
用10mm开口扳手拧紧蓄电池正、负极固定夹上的固定螺母
关闭引擎盖
主目录标题4:(字幕/旁白) 四、技术要点
使用可调扭力扳手按照规定的力矩拧紧螺栓排气管接头上的两个螺母,拧紧力矩:35N•M
(旁白)
调整起动机,使起动机上的三个螺栓孔对准发动机上的三个固定孔
拧上起动机最下侧的固定螺栓
将传动轴防热罩上的螺栓孔对准起动机最外侧的固定螺栓孔
拧上起动机最外侧的固定螺栓
用13mm套筒扳手拧紧起动机的2个固定螺栓,拧紧力矩为20N•M
在拆卸前整理好需要用到的工具、器材及物品
清洁工作现场

法士特12JSD160TA波箱的拆卸图解.doc

法士特12JSD160TA波箱的拆卸图解.doc

法士特12JSD160TA波箱的拆卸图解.doc12JS系列重型汽车机械变速器,综合吸收了国内外多种先进变速器的优点,是经法士特公司变速器科研机构潜心研究、开发,完成的一款大功率、高负载、低故障率的先进的双中间轴系列变速器。

齿轮全部采用齿根大圆弧优化设计,所有前进档均带有双锥面锁环式同步器。

12JS系列产品现有多个子系列,可分为12JS160T(A)、12JS190T(A)、12JS200T(A)以及12JS240T(A)多品种、多型号。

可适配额定输入扭矩为1600Nm的载重车,自卸车,集装箱运输车和各种专用车、特种车。

●12JS160T变速器结构特点1. 用主、副箱组合设计,主箱手操纵(6个挡),副箱**操纵(2个挡)。

2. 采用双中间轴传动,功率分流,主轴和主轴齿轮浮动。

3. 主副箱齿轮均采用大圆弧齿根,准渐开线齿型设计,按科学数据设计的K形框图控制齿部精度,齿轮强化喷丸处理,提高承载能力。

4. 采用细齿设计,啮合平稳、噪音小。

5. 全同步器,换档机构轻便灵活,主箱为双锥面锁环式同步器,同步器容量大,副箱为增强型惯性锁销式同步器,非金属摩擦材料,使用可靠。

6. 可根据用户要求配备离合器壳、分离装置总成等。

7. 轴向尺寸短,重量轻,承载能力大,使用可靠,维修方便。

8. 挡位排列合理,速比级差小,头挡速比大(15.53),重载爬坡能力强。

9. 挡位清晰,换档灵活,可采用单H、双H操纵、单杆、双杆、软轴操纵。

●12JS160T变速器使用要求正确合理地操作使用变速器,定期进行维护保养,对于保证汽车安全可靠的行驶和延长变速器的使用寿命十分重要,请遵循下面使用要求:1. 润滑**牌号变速器内须加注优质齿轮润滑**,其性能不得低于85W/90GL-5车辆齿轮**。

S6-150变速箱拆解图

S6-150变速箱拆解图

我目前在一企业干专职司机工作,平时要开的车型有七八种,主要工作就是开客车接送员工上下班,一天两趟,风雨无阻。

前段发现那台12米宇通一二档进档是开始响齿,找维修站师傅检查,结果和自己判断一致,是一二档同步器出问题了,需要把整个变速箱掉下来解体进行维修。

工程量挺大,费用也不便宜,特地安排了两天时间来进行维修。

商量好后星期六一早进厂果断就开拆。

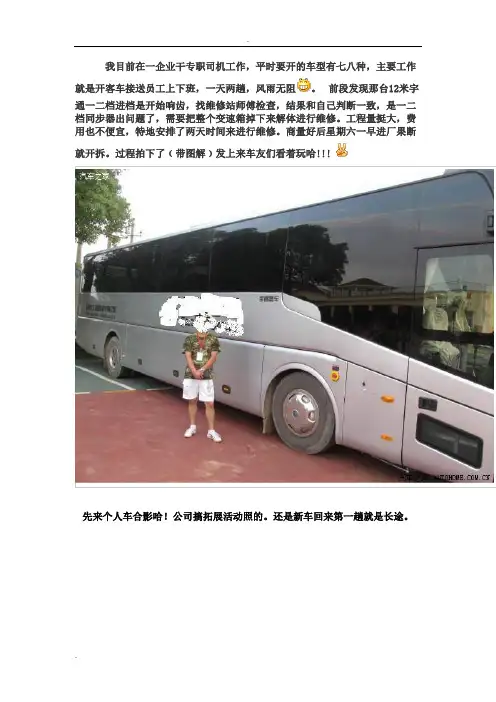

过程拍下了﹙带图解﹚发上来车友们看着玩哈!!!先来个人车合影哈!公司搞拓展活动照的。
