数字化称重传感器制造工艺流程详解

称重传感器制作工序

称重传感器制作工序
称重传感器是一种测量物体重量的装置，由以下几个工序制作而成：
1. 确定设计要求：根据应用需求确定称重传感器的量程、精度、稳定性等设计要求。

2. 选择称重传感器类型：根据应用场景，选择合适的称重传感器类型，常见的有应变式压阻传感器、电容式传感器、压电传感器等。

3. 设计机械结构：根据传感器类型和设计要求，设计适合的机械结构，通常包括称重平台、支撑结构、固定件等。

4. 制造机械结构：根据机械结构设计图纸，使用适当的材料和工具制造机械结构，确保结构的坚固性和稳定性。

5. 安装传感器元件：将选定的称重传感器元件安装在机械结构中，通常需要使用合适的接线和固定装置。

6. 连接电路：根据传感器类型和设计要求，将传感器与其他相关电路连接起来，例如放大电路、滤波电路和数据采集电路等。

7. 调试和测试：对装配好的称重传感器进行调试和测试，确保传感器的测量准确性和稳定性。

8. 封装和防护：将调试好的称重传感器进行封装和防护，通常
使用特殊的外壳和密封材料保护传感器免受外部环境的影响和损害。

9. 校准和标定：对封装好的称重传感器进行校准和标定，使其能够准确测量和输出物体的重量。

以上是一般制作称重传感器的工序，具体流程和细节还会根据不同的传感器类型和应用需求而有所不同。

称重传感器设计word版

称重传感器是用来将重量信号或压力信号转换成电量信号的转换装置。

称重传感器采用金属电阻应变计组成测量桥路，利用金属电阻丝在张力作用下伸长变细，电阻增加的原理，即金属电阻随所受应变而变化的效应而制成的(应变，就是尺寸的变化)。

称重传感器的构造原理金属电阻具有阻碍电流流动的性质，即具有电阻(Ω)，其阻值依金属的种类而异。

同一种金属丝，一般来讲，越是细长，其电阻值就越大。

当金属电阻丝受外力作用而伸缩时，其电阻值就会在某一范围内增减。

因此，将金属丝(或膜)紧贴在被测物体上，而且这种丝或膜又很细或很薄，粘贴又十分完善，那么，当被测物体受外力而伸缩时，金属电阻丝(膜)也会按比例伸缩，其阻值也会相应变化。

称重传感器就是将金属电阻应变计粘贴在金属称重梁上进行测量重量信号的。

称重传感器的外形构造与测重形式,变频传感器的外形构造随被测对象的不同，其外形构造也会不同。

A．比较常见的称重传感器的外形构造：柱式；S 型；轮辐式；环式；碟式；箱形等。

B．测重形式：正应力测量(柱型、单点式等)，剪应力测量(双剪切梁式、部分S 型、轮辐式等)又可分为压式(柱式、碟式等)、拉式(部分S 型传感器、环式传感器)、拉压两用(部分柱式、轮辐式、S 型等) C．弹性元件内部应变梁的结构形式：平行梁、剪切梁等D．不同结构形式的传感器的应用对象：柱式——大吨位汽车衡、轮道衡、料斗秤、料罐秤，试验机，力值监控与测量等；S 型——用于料斗秤、料罐秤、包装机，材料试验机等；双剪切梁式——汽车衡、轨道衡等；单点式——天平、计价秤、计数秤、平台秤，工业现场重量控制及测量；称重传感器的电路组成.称重传感器进行测量时，我们需要知道的是应变计受到载荷时的电阻变化。

通常采用应变计组成桥式电路(惠斯登电桥)，将应变计引起的电阻变化转换成电压变化来进行测量的。

变频传感器的输出灵敏度的表示方法,传感器响应(输出)的变化对相应的激励(施加的载荷)变化的比。

传感器的输出灵敏度采用额定载荷状态电桥的输出电压与输入激励电压之比值(mV/V)来表示。

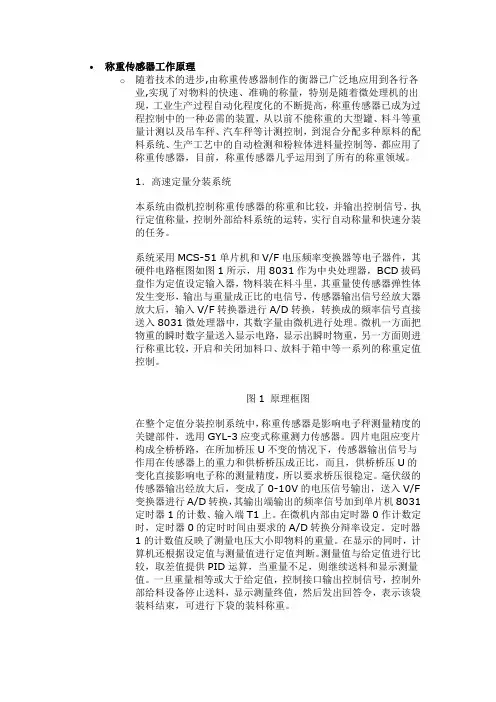

称重传感器(DOC)

称重传感器工作原理o随着技术的进步,由称重传感器制作的衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了称重传感器，目前，称重传感器几乎运用到了所有的称重领域。

1．高速定量分装系统本系统由微机控制称重传感器的称重和比较，并输出控制信号，执行定值称量，控制外部给料系统的运转，实行自动称量和快速分装的任务。

系统采用MCS-51单片机和V/F电压频率变换器等电子器件，其硬件电路框图如图1所示，用8031作为中央处理器，BCD拔码盘作为定值设定输入器，物料装在料斗里，其重量使传感器弹性体发生变形，输出与重量成正比的电信号，传感器输出信号经放大器放大后，输入V/F转换器进行A/D转换，转换成的频率信号直接送入8031微处理器中，其数字量由微机进行处理。

微机一方面把物重的瞬时数字量送入显示电路，显示出瞬时物重，另一方面则进行称重比较，开启和关闭加料口、放料于箱中等一系列的称重定值控制。

图1 原理框图在整个定值分装控制系统中，称重传感器是影响电子秤测量精度的关键部件，选用GYL-3应变式称重测力传感器。

四片电阻应变片构成全桥桥路，在所加桥压U不变的情况下，传感器输出信号与作用在传感器上的重力和供桥桥压成正比，而且，供桥桥压U的变化直接影响电子称的测量精度，所以要求桥压很稳定。

毫伏级的传感器输出经放大后，变成了0-10V的电压信号输出，送入V/F变换器进行A/D转换，其输出端输出的频率信号加到单片机8031定时器1的计数、输入端T1上。

在微机内部由定时器0作计数定时，定时器0的定时时间由要求的A/D转换分辩率设定。

定时器1的计数值反映了测量电压大小即物料的重量。

称重传感器的原理及应用

称重传感器的原理及应用随着技术的进步,由称重传感器制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了称重传感器，目前，称重传感器几乎运用到了所有的称重领域。

1．高速定量分装系统本系统由微机控制称重传感器的称重和比较，并输出控制信号，执行定值称量，控制外部给料系统的运转，实行自动称量和快速分装的任务。

系统采用MCS-51单片机和V/F电压频率变换器等电子器件，其硬件电路框图如图1所示，用8031作为中央处理器，BCD拔码盘作为定值设定输入器，物料装在料斗里，其重量使传感器弹性体发生变形，输出与重量成正比的电信号，传感器输出信号经放大器放大后，输入V/F转换器进行A/D转换，转换成的频率信号直接送入8031微处理器中，其数字量由微机进行处理。

微机一方面把物重的瞬时数字量送入显示电路，显示出瞬时物重，另一方面则进行称重比较，开启和关闭加料口、放料于箱中等一系列的称重定值控制。

图1 原理框图在整个定值分装控制系统中，称重传感器是影响电子秤测量精度的关键部件，选用GYL-3应变式称重测力传感器。

四片电阻应变片构成全桥桥路，在所加桥压U不变的情况下，传感器输出信号与作用在传感器上的重力和供桥桥压成正比，而且，供桥桥压U的变化直接影响电子称的测量精度，所以要求桥压很稳定。

毫伏级的传感器输出经放大后，变成了0-10V的电压信号输出，送入V/F变换器进行A/D转换，其输出端输出的频率信号加到单片机8031定时器1的计数、输入端T1上。

在微机内部由定时器0作计数定时，定时器0的定时时间由要求的A/D转换分辩率设定。

定时器1的计数值反映了测量电压大小即物料的重量。

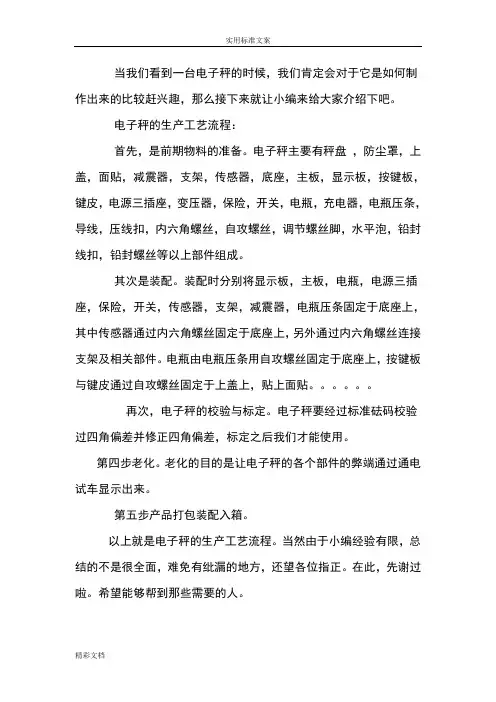

电子秤生产实用实用工艺流程

实用标准文案
精彩文档当我们看到一台电子秤的时候，我们肯定会对于它是如何制
作出来的比较赶兴趣，那么接下来就让小编来给大家介绍下吧。

电子秤的生产工艺流程：
首先，是前期物料的准备。

电子秤主要有秤盘，防尘罩，上盖，面贴，减震器，支架，传感器，底座，主板，显示板，按键板，键皮，电源三插座，变压器，保险，开关，电瓶，充电器，电瓶压条，导线，压线扣，内六角螺丝，自攻螺丝，调节螺丝脚，水平泡，铅封线扣，铅封螺丝等以上部件组成。

其次是装配。

装配时分别将显示板，主板，电瓶，电源三插座，保险，开关，传感器，支架，减震器，电瓶压条固定于底座上，其中传感器通过内六角螺丝固定于底座上，另外通过内六角螺丝连接支架及相关部件。

电瓶由电瓶压条用自攻螺丝固定于底座上，按键板与键皮通过自攻螺丝固定于上盖上，贴上面贴。

再次，电子秤的校验与标定。

电子秤要经过标准砝码校验过四角偏差并修正四角偏差，标定之后我们才能使用。

第四步老化。

老化的目的是让电子秤的各个部件的弊端通过通电试车显示出来。

第五步产品打包装配入箱。

以上就是电子秤的生产工艺流程。

当然由于小编经验有限，总结的不是很全面，难免有纰漏的地方，还望各位指正。

在此，先谢过啦。

希望能够帮到那些需要的人。

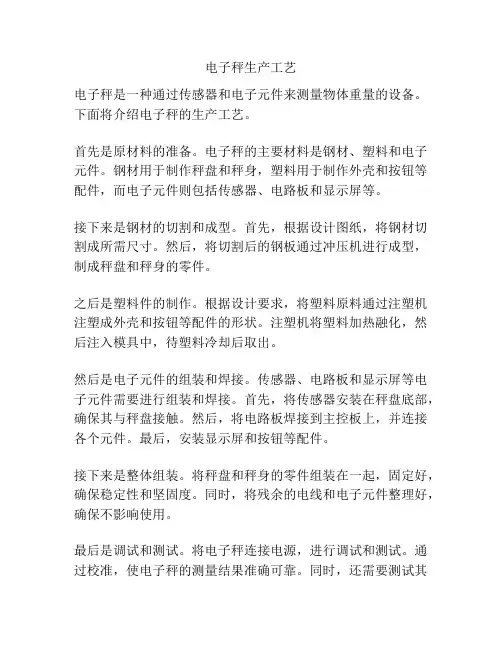

电子秤生产工艺

电子秤生产工艺电子秤是一种通过传感器和电子元件来测量物体重量的设备。

下面将介绍电子秤的生产工艺。

首先是原材料的准备。

电子秤的主要材料是钢材、塑料和电子元件。

钢材用于制作秤盘和秤身，塑料用于制作外壳和按钮等配件，而电子元件则包括传感器、电路板和显示屏等。

接下来是钢材的切割和成型。

首先，根据设计图纸，将钢材切割成所需尺寸。

然后，将切割后的钢板通过冲压机进行成型，制成秤盘和秤身的零件。

之后是塑料件的制作。

根据设计要求，将塑料原料通过注塑机注塑成外壳和按钮等配件的形状。

注塑机将塑料加热融化，然后注入模具中，待塑料冷却后取出。

然后是电子元件的组装和焊接。

传感器、电路板和显示屏等电子元件需要进行组装和焊接。

首先，将传感器安装在秤盘底部，确保其与秤盘接触。

然后，将电路板焊接到主控板上，并连接各个元件。

最后，安装显示屏和按钮等配件。

接下来是整体组装。

将秤盘和秤身的零件组装在一起，固定好，确保稳定性和坚固度。

同时，将残余的电线和电子元件整理好，确保不影响使用。

最后是调试和测试。

将电子秤连接电源，进行调试和测试。

通过校准，使电子秤的测量结果准确可靠。

同时，还需要测试其它功能，如单位切换、防撞功能等。

以上就是电子秤的生产工艺。

电子秤的生产涉及到多个环节，需要严格控制每个环节的质量，确保最终产品的性能和可靠性。

同时，还需要质量控制人员对成品进行检查和抽样测试，确保产品质量符合标准。

电子秤的生产工艺将持续改进和发展，以满足市场的需求。

称重传感器设计方案及流程

称重传感器设计方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、设计目标设计一款高精度、高稳定性的称重传感器，能够满足工业自动化领域的需求。

称重传感器的生产工艺流程

称重传感器的生产工艺流程
弹性体表面处理
弹性体预处理/贴片镀镍厚度:MT:30um
其它厂家:10um
价格:镀镍成本是其它厂家的3倍。

优点:MT,168h盐雾试验,评定等级约7级。

其它厂家，48h盐雾试验,评定等级约７级。

机械加工
高精度数控设备用于称重传感器弹性体的加工
贴片技术
有限元分析设计软件
高性能数控机床
高性能数控加工中心是生产传感器弹性体的重要设备，其一次装卡加工成型的特点，为保证传感器的精度和产品的一致性及优良的产品质量起到了重要作用。

激光焊接设备
激光焊接及探伤设备是保证全不锈钢密封称重传感器产品质量的主要设备之一。

其高性能不仅保证了产品质量，同时保证了批量生产的要求。

检验设备:20KN标准力机、100KN杠杆力机
多台力机保证所有生产的称重传感器出厂前都经过严格的产品测试。
