桩锚支护施工组织设计方案
深基坑支护施工“桩锚支护形式”与管理措施
深基坑支护施工“桩锚支护形式”与管理措施深基坑是指在一定范围内，地面或地下水面以上深度较大（通常大于三米）的土木工程。
在城市建设中，深基坑工程是不可或缺的一环，它不仅为城市的高层建筑、地下车库等提供了必要的土地资源，同时也为城市整体的发展和综合利用提供了可能。
在深基坑支护施工中，桩锚支护形式是常用的一种支护形式，下面我们就来详细了解一下桩锚支护形式及其管理措施。
一、桩锚支护形式概述桩锚支护是将一定数量和一定排列方式的钢筋混凝土桩与地下锚杆锚索相结合，通过相互作用来承担土压力和外荷载，以达到支护土体的稳定和安全的一种方法。
桩锚支护主要有以下几个特点：1. 抗震性能良好。
桩与地下锚杆的相互作用使支护结构具有一定的抗震能力，能够有效减少地震对支护结构的破坏。
2. 施工周期短。
桩锚支护施工速度快，可以大幅度节约时间成本，提高工程进度。
3. 适用于不同地质条件。
桩锚支护形式适用范围广，能适应不同地质条件下的深基坑支护。
4. 对周边环境影响小。
桩锚支护施工过程对周边环境的影响较小，能够减少对周边建筑物和地下管线的影响。
5. 可持续利用。
桩锚支护所使用的材料和技术能够达到可持续利用的要求，符合节能环保的发展理念。
以上特点使得桩锚支护形式成为深基坑支护施工中的常用形式之一。
在深基坑支护工程中，采取有效的管理措施对保障工程的质量和进度非常重要。
以下是桩锚支护形式的管理措施：1. 设计规范。
在桩锚支护工程的设计中，需要严格按照相关规范和标准进行设计。
设计人员应结合工程实际条件，科学合理地确定桩与锚杆的布置方式，保证支护结构的稳定和可靠性。
2. 施工方案。
在桩锚支护工程的施工过程中，需要编制详细的施工方案，包括施工工艺、施工步骤、施工时序等内容。
施工方案应经过审核和批准，确保施工过程有条不紊，安全高效。
3. 施工监控。
在施工现场需要安排专业的监理人员进行施工监控，对工程的施工过程进行全程跟踪和监督，及时发现和解决施工过程中的质量和安全问题。
复杂地质深基坑桩锚+型钢斜向内支撑支护施工工法(2)
复杂地质深基坑桩锚+型钢斜向内支撑支护施工工法复杂地质深基坑桩锚+型钢斜向内支撑支护施工工法一、前言地质条件复杂的深基坑施工常常面临挑战，需要采用特殊的支护工法来确保施工安全和质量。
复杂地质深基坑桩锚+型钢斜向内支撑支护施工工法是一种高效、可靠的施工方法，能够在复杂的地质条件下实现深基坑的稳定和安全施工。
二、工法特点复杂地质深基坑桩锚+型钢斜向内支撑支护施工工法的特点如下：1. 结构稳定：通过桩锚的垂直和水平支撑，能够有效抵抗基坑土体的水平和纵向变形，确保基坑的稳定性。
2. 施工灵活：支撑结构采用型钢斜向内支撑，可以根据地质条件和需要进行调整和优化，适应不同的施工要求。
3. 施工速度快：工法采用模块化施工，可大大缩短施工周期，提高施工效率。
4. 适应性强：适用于各种地质情况下的深基坑施工，如土质松软、水位高、地下水丰富等。
三、适应范围复杂地质深基坑桩锚+型钢斜向内支撑支护施工工法适用于以下情况：1. 地质复杂：地下岩层固结性差，土质松软、含水量高等。
2. 基坑深度大：施工需要挖掘深度较大的基坑。
3. 工程要求高：对基坑的稳定性、施工周期和质量要求较高的工程项目。
四、工艺原理复杂地质深基坑桩锚+型钢斜向内支撑支护施工工法基于以下原理：1. 桩锚原理：通过在基坑四周设置桩锚，将水平和垂直载荷传递到稳定的土层或岩层上，形成一个稳定的框架支撑结构。
2. 型钢斜向内支撑原理：通过设置斜向型钢支撑来抵抗基坑侧壁的土压力，形成一个三角支撑结构，增加基坑的稳定性。
五、施工工艺复杂地质深基坑桩锚+型钢斜向内支撑支护施工过程包括以下阶段：1. 基坑开挖：依据设计要求进行基坑的开挖，同时设置桩锚固定在基坑边缘。
2. 安装型钢支撑：根据实际情况，设置型钢支撑，形成桩锚和型钢支撑之间的稳定结构。
3. 基坑土方支护：将土方加固或支护，防止土体塌方和侧壁滑移。
4. 施工期间监测：进行基坑土体和支撑结构的监测，及时发现问题并采取措施解决。
深基坑边坡桩锚支护
深基坑边坡桩锚支护随着我国改革开放的进展，高层建筑不断增加，随着建筑高度的增加，根据构造及使用要求，基础埋深也随之增加。
深基坑的护壁，不仅要能保证基坑内能正常作业安全，而且要防止基底及坑外土体移动，保证基坑附近建筑物、道路管线的正常运行。
各种深基坑支护的施工工艺不断产生，桩锚支护就是其中一种比较成熟，安全系数大的工艺。
本人参与施工的百合花园基坑部分不能自然放坡的地段就是使用桩锚支护的。
****南面紧靠KK娱乐城，其围墙与****建筑物仅相距4m，且该处地势较高，基坑开挖最大深度为9m，不能自然放坡，决定该段采取桩锚支护。
一、地质情况：第一层土为亚粘土层，平均厚度 3.0m，γ1=18.95KN/m3，ф1=100，C1=10KN/m2。
第二层土为淤泥质粘土层，平均厚度 6.0m，γ2=17KN/m3，ф2=110，C1=9.0KN/m2。
第三层土为粘土层，平均厚度8.0m，γ3=17.0KN/m3，ф3=120，C1=11KN/m2。
二、桩锚设计：桩采用ф1000的人工挖孔桩，间距1.5m，配18Ф28钢筋，箍筋为ф8200螺旋箍，长度19米。
砼强度为C30。
锚杆设置两层，地面下3m和6m各一层，间距1.5m锚杆材料选用Ф36螺纹钢，第一层锚杆长22m，第二层长28m。
与地面成150倾斜角。
三、桩锚验算：（一）第一层锚杆：由√kp =tg （450+ ф 2），√ka =tg （450－ф 2），可得kp 1=1.420，kp 2=1.472，kp 3=1.525，ka 1=0.704， ka 2=0.680，ka 3=0.656。
地面及以下3m 处的主动土压力е0=q 0ka 1－2C 1√ka 1=－9.74е1=Cq 0ka 1+γ1H7Ka 1－2C 1√ka 1=28.78土压力零点位置距地面距离X=3/(1+ 28.78 9.74)=0.76(m)第二层土在3m 处设立锚杆，开挖6m 深度处土压力е6=28.69+3×17×0.68=63.37开挖面以下距离为d 处土压力为零：则d = e 6－2C 2√kp 2 γ2(kp 2-kp 1)=3.09m 由在土压力零点，位置以上挖土时的合部土压力合力矩平衡有T 1a 1=E 合=1206KN ·m/m 。

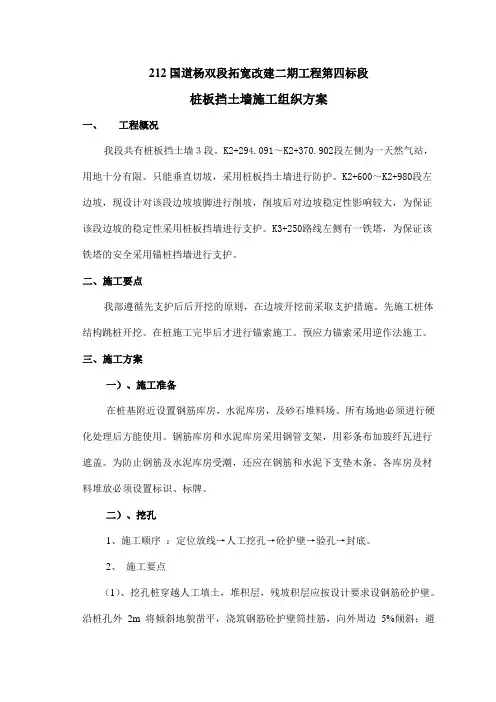

锚桩挡墙施工组织方案
212国道杨双段拓宽改建二期工程第四标段桩板挡土墙施工组织方案一、工程概况我段共有桩板挡土墙３段。
K2+294.091～K2+370.902段左侧为一天然气站，用地十分有限。
只能垂直切坡，采用桩板挡土墙进行防护。
K2+600～K2+980段左边坡，现设计对该段边坡坡脚进行削坡，削坡后对边坡稳定性影响较大，为保证该段边坡的稳定性采用桩板挡墙进行支护。
K3+250路线左侧有一铁塔，为保证该铁塔的安全采用锚桩挡墙进行支护。
二、施工要点我部遵循先支护后后开挖的原则，在边坡开挖前采取支护措施。
先施工桩体结构跳桩开挖。
在桩施工完毕后才进行锚索施工。
预应力锚索采用逆作法施工。
三、施工方案一）、施工准备在桩基附近设置钢筋库房，水泥库房，及砂石堆料场。
所有场地必须进行硬化处理后方能使用。
钢筋库房和水泥库房采用钢管支架，用彩条布加玻纤瓦进行遮盖。
为防止钢筋及水泥库房受潮，还应在钢筋和水泥下支垫木条。
各库房及材料堆放必须设置标识、标牌。
二）、挖孔1、施工顺序：定位放线→人工挖孔→砼护壁→验孔→封底。
2、施工要点（1）、挖孔桩穿越人工填土，堆积层，残坡积层应按设计要求设钢筋砼护壁。
沿桩孔外2m 将倾斜地貌凿平，浇筑钢筋砼护壁筒挂筋，向外周边5%倾斜；避免地表水渗入孔内。
每下挖1m，逆作钢筋砼护壁筒，逐段向下挖至中风化基岩后不再作护壁，模板采用定型钢模分六块配制，高为1000mm。
护壁厚20厘米。
（2）、为掘孔组织三班制连续作业，采用自制人力木绞车提升孔内掘土，桩孔挖掘及支撑护壁须连续作业，不宜中途停顿，以防坍孔。
挖孔如遇到涌水量较大的潜水层承压水时，可采用水泥砂浆压灌卵石环圈等有效措施。
掘至中风化基岩后，可以根据实际情况取消护壁。
在离孔内操作工人头部 1.8m 高度搭设安全蓬人工取土时，操作工人躲避于安全蓬下。
（3）、挖孔时，挖孔工人必须配有安全帽、安全绳。
取出土渣的吊桶、吊钩、绳索等应经常检查。
井口围护高出地面20cm，防止土、石、杂物坠入孔内伤人。
基坑支护工程(抗滑桩、锚杆、挡板、冠梁)施工方案1
重庆市职业病防治院中毒救治综合大楼二期基础工程支护专项方案编制人：审批人：目录第一章、编制依据┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1第二章、工程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1第三章、施工部署┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3第四章、施工方案及主要技术措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈6 4。
1测量放线┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈64。
2旋挖成孔抗滑桩施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈74.3锚杆挂网喷射砼施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈194.4挡土板施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈254。
5桩顶冠梁施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈28 第五章、工程质量保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈29 第六章、工期保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈33 第七章、安全生产保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈35 第八章、现场文明施工和环境保护措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈38第一章编制依据1、设计研究院设计的《基坑支护工程施工设计图》2、地质工程勘察设计院工程出具的《岩土工程勘察报告》；3、现行规范、标准：《建筑工程施工质量验收统一标准》GB50300-2001《工程测量规范》GB50026—2007《建筑地基基础设计规范》GB50007-2012《建筑地基基础技术规范》JG79—2002《重庆市建筑软弱地基基础设计规范》DBJ50-047—2006《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑桩基技术规范》JGJ94—2008《建筑桩基检测技术规范》JGJ106-2003《混凝土检验评定标准》GBJ107—2010《混凝土结构工程施工质量验收规范》GB50204—2002(2011版)《钢筋机械连接通用技术规程》JGJ107—2010《建筑机械使用安全技术规程》JGJ33—2001《建筑施工安全检查标准》JGJ59—2011《施工现场临时用电安全技术规范》JGJ46—2005第二章工程概况一、工程概况1、本工程为重庆市职业病防治院中毒救治、综合大楼二期工程。
深基坑支护施工“桩锚支护形式”与管理措施
深基坑支护施工“桩锚支护形式”与管理措施深基坑支护是土木工程施工中的一个重要环节，尤其在城市建设中，由于土地资源有限，建筑物的地下空间利用率需求高，因此对深基坑支护工程的要求也更加严格。
在深基坑支护工程中，“桩锚支护形式”是一种常见的支护方式，其在支护效果和施工管理方面具有独特的优势。
本文将从“桩锚支护形式”的特点和施工管理措施方面展开探讨。
一、“桩锚支护形式”的特点1、稳定性好：桩锚支护形式主要通过钻孔灌注桩和锚杆两种方式进行支护，能够有效地增加土体的稳定性，防止土体坍塌，保护基坑周边建筑物的安全。
2、适用范围广：桩锚支护形式适用于不同地质条件下的深基坑支护工程，可根据具体工程情况选择合适的支护措施，具有较强的适用性。
3、施工便利：桩锚支护形式施工技术成熟，工艺简单，施工周期短，能够有效提高施工效率。
4、经济实用：相较于其他支护形式，桩锚支护形式不仅具有较好的支护效果，而且成本相对较低，是一种较为经济实用的支护方式。
二、桩锚支护施工管理措施1、施工前的准备工作在进行桩锚支护施工前，需对现场地质情况进行详细勘察，了解地层情况和地下管线等情况，为后续施工提供可靠的数据支持。
同时还需制定详细的施工方案和安全预案，做好施工前的技术交底和安全教育。
2、施工过程中的监控与控制在桩锚支护施工过程中，需要对支护工程进行实时的监控与控制。
通过实时监测仪器对桩体的成孔情况、灌浆情况等进行监测，及时发现问题并进行调整。
对施工进度和质量进行全面监控，确保施工按照规定程序进行，保证工程质量。
3、施工后的检查与验收桩锚支护工程施工完成后，需进行详细的检查与验收。
对桩体成孔的深度、灌浆的质量等进行全面的验收，确保各项指标符合设计要求，保证工程质量。
4、安全生产措施在桩锚支护施工过程中，安全生产是施工管理的重点。
需严格按照相关安全规定进行施工，并定期进行安全教育和技术培训，提高施工人员的安全意识和施工技能，确保施工过程的安全稳定。
以某工程为例 谈基坑工程桩锚支护设计与施工
翘
２ ０ １ ３ 盎
以某 工 程 为 例 谈 基 坑 工 程 桩 锚 支 护设 计 与施 工
杜敏 强
（ 厦门市吉兴集 团建设有 限公 司， 福建 摘
厦门 ３ ６ １ ０ ０ ３ ）
要 近年来 ， 桩锚 支护 结构作为基坑 支护的重要形式应用较广 ， 人们 对桩锚 支护施工技术和施 工工艺的要 求也
力设计值为 ４ ０ ０ ｋ Ｎ， 冠梁规格为 １ ２ ０ ０ ａ ｒ ｍ ｘ ８ ０ ０ ａ ｒ ｍ。
４ 支护结 构验 算
基坑支 护结 构验算按照 《 建 筑基坑支护 技术规 程》 的相 关 要 求 进 行 。北 侧 放 坡 段 基 坑坑 顶 计 算 超 载 按 满 布 取
・
５ ６・
１ ５ ｋ Ｐ ａ ，南侧靠 近建 筑物的支护剖面坑顶计 算超载按条形 分 布取 ４ ５ ｋ Ｐ ａ 。基坑 内侧地下水位取值为低于基坑底 ０ ． ５ ｍ， 基 坑外 侧地 下水 位取值 为 一 １ ． ２ ｍ。整体稳定性最小安全 系数 为
２ ． ０ ７ ， 满足规 范要 求。 桩锚 支护区段验算项 目主要 为支护桩 内
在 日益提 高。本文结合工程 实例着重探 讨 了工程桩锚 支护设计与施 工在 某深基坑工程 中的应 用。 关键词 锚 索； 工程； 基坑支护
１ 工程概 况
某项 目为 ５ 栋 ３ ０层 高层建筑 物 、 １ ～３层低层建筑多 栋， 局部为广场 、 通廊 场地 ， 地下室 ２层 。场地原始地貌属剥
力、 嵌 固深度 验算 、 抗倾 覆验算及 整体稳定 验算 等。根据冠 梁、 腰梁及灌注桩内力计算 ， 其配筋均满足要求 。
５ 施工 技 术要 求
５ ． １钻孑 Ｌ 桩
排桩+预应力锚索 基坑支护 设计说明
第二部分：基坑支护设计图纸：详后。
第一部分：基坑支护设计说明目录一、工程概况二、设计依据三、基坑支护设计标准、使用年限、设计荷载、计算软件四、地形及地貌、场地的工程地质及水文地质条件五、基坑支护结构设计原则六、基坑支护结构类型比选七、基坑支护结构设计概要八、主要材料九、基坑支护结构施工组织方案十、主要施工步骤十一、主要施工技术要求十二、基坑监测十三、基坑支护应急措施十四、基坑施工质量检验及验收十五、主要工程量十六、其它需要说明的事项第一部分：基坑支护设计说明一、工程概况1．工程名称：2．建设单位：3．工程地点：4．设计单位：5．勘察单位：6．施工、监理单位：7．用地面积：13838平方米。
8．总建筑面积：约138000m2（地上约102000 m2，地下约36000 m2）。
9．建筑层数：地上45层，地下3层。
10．建筑高度：主屋面标高约195.0m。
地下室底板面相对标高为-16.900m。
11．设计地面标高：暂定±0.000标高相当于绝对标高约为23.950m。
12．自然地面标高：绝对标高约为18.500~23.000m。
13．地下室平面尺寸：87.5m（长）x78.45m（宽）。
14．结构型式：现浇钢筋混凝土结构，框架-核心筒体系。
15．基础型式：机械钻孔嵌岩灌注桩，地下室边界处最厚基础约1.5m。
二、设计依据本工程初步设计所遵循的主要标准、规范、规程、资料：1．《建筑结构可靠度设计统一标准》（GB 50068－2001）2．《岩土工程勘察规范》（GB 50021-2001，2009年版）3．《高层建筑岩土工程勘察规程》（JGJ 72-2004）4．《建筑地基基础设计规范》（GB 50007－2002）5．《建筑桩基技术规范》（JGJ 94－2008）6．《建筑地基处理技术规范》（JGJ 79-2002）7．《建筑基坑支护技术规程》（JGJ 120-99）8．《建筑边坡工程技术规范》（GB 50330-2002）9．《基坑土钉支护技术规范》（CECS 96:97）10．《锚杆喷射混凝土支护技术规范》（GB 50086-2001）11．《混凝土结构设计规范》（GB 50010－2002）12．《高层建筑混凝土结构技术规程》（JGJ 3-2002）13．《高层建筑筏形与箱形基础技术规范》（JGJ 6-2011）14．《工程测量规范》（GB 50026－2007）15．《建筑工程设计文件编制深度规定》（2008年版）16．《工程建设标准强制性条文》（房屋建筑部分，2009年版）17．《XX中心大楼岩土工程勘察报告》(详细勘察)18．《市XX中心试桩质量检测报告》19．业主提供的由有关部门审批通过的实施本设计所需的批准文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、编制说明及编制依据 1.工程所发招标文件所有规定及要求。 2.招标单位提供的方案参考及勘察报告。 3.对施工现场踏勘所了解的情况。 4.本工程所处地理位置及周边环境情况。 5.我公司现有施工机械配备能力以及类似工程的施工经验。 6.相关规范规程 《建筑工程施工质量验收统一标准》 GB50300-2001 《建筑地基基础工程施工质量验收规范》 GB50202-2002 《建筑地基基础设计规范》 GB5007-2002 《建筑桩基技术规范》 JGJ94-2008 《混凝土结构设计规范》 GB50010-2010 《建筑基坑支护技术规程》 JGJ120-99； 《建筑边坡工程技术规范》 GB50330-2002 《岩土锚杆(索)技术规程》 CECS22:2005 《锚杆喷射混凝土支护技术规范》 GB50086-2001
二、工程概况及特点 1.项目地点及周边环境 2.基坑支护形式及概况 2.1本工程基坑支护形式：桩锚支护、土钉墙、复合土钉墙。 2.2基坑周长约为560m，开挖深度约为3.5～12m。
三、工程重点及难点 1.工程重点 工程重点为1-1单元即桩锚支护段施工，桩及锚杆施工需要凝固时间达到强度，才能进行下一道工序的施工，占用工期长。 2.工程难点 2.1在基坑局部地段强风化花岗岩较薄，灌注桩有可能有嵌入中风化地层，对长螺旋钻孔工艺来说难度较大，需对钻头进行特殊处理； 2.2场区处于四方区重要位置，对施工文明程度要求较高，现场施工时必须做好防尘、防噪音措施。
四、原材料及配件清单 序号 材料名称 规格 单位 数量 使用部位 1 钢筋 HRB400 Φ25 t 45 预应力锚杆
2 钢筋 HRB400 Φ20 t 26 桩、冠梁、粘结型锚杆等
3 钢筋 HRB335 Φ14 t 2 桩、冠梁等
4 钢筋 HPB300 Φ8 t 3 桩等
5 钢筋 HPB300 Φ6.5 t 23 桩等
6 商品砼 C30 m3 576 桩、冠梁等
五、原材料及配件的技术参数、品牌 序号 材料名称 规格 生产厂家
1 钢筋 HRB400 强度标准值fyk=400N/mm2 青岛钢铁 2 钢筋 HRB335 Φ14强度标准值fyk=335N/mm2 青岛钢铁 3 钢筋 HPB300 Φ8 fyk=335N/mm2 济南钢铁 4 商品砼 C30 商混
六、原材料及配件产品合格证、检验报告 我公司所有材料使用正规厂家产品，材料进场后必须有产品合格证、备案证等。项目质检员会同监理工程师对进场材料进行检查，合格后方可同意卸车。在监理工程师的见证下，对原材料进行取样，并送往质监站指定的实验室进行复试，复试报告合格后方可使用。
七、设计说明
本基坑设计本着“安全”、“经济”的原则。详见设计图纸。 八、符合招标文件技术要求的计算书 1-1剖面 设计时间：2012-04-23 08:54:19 ---------------------------------------------------------------------- [ 支护方案 ] ---------------------------------------------------------------------- 排桩支护
---------------------------------------------------------------------- [ 基本信息 ] ---------------------------------------------------------------------- 内力计算方法 增量法 规范与规程 《建筑基坑支护技术规程》 JGJ 120-99 基坑等级 一级 基坑侧壁重要性系数γ0 1.10 基坑深度H(m) 10.500 嵌固深度(m) 0.500 桩顶标高(m) -1.000 混凝土强度等级 C30 桩截面类型 圆形 └桩直径(m) 0.800 桩间距(m) 1.500 有无冠梁 有 ├冠梁宽度(m) 0.900 ├冠梁高度(m) 0.500 └水平侧向刚度(MN/m) 5.103
放坡级数 1 超载个数 1 支护结构上的水平集中力 0
---------------------------------------------------------------------- [ 放坡信息 ] ---------------------------------------------------------------------- 坡号 台宽(m) 坡高(m) 坡度系数 1 1.500 1.000 0.500
---------------------------------------------------------------------- [ 超载信息 ] ---------------------------------------------------------------------- 超载 类型 超载值 作用深度 作用宽度 距坑边距 形式 长度 序号 (kPa,kN/m) (m) (m) (m) (m) 1 15.000 0.000 30.000 2.500 --- ---
---------------------------------------------------------------------- [ 附加水平力信息 ] ---------------------------------------------------------------------- 水平力 作用类型 水平力值 作用深度 是否参与 是否参与
序号 (kN) (m) 倾覆稳定 整体稳定 ---------------------------------------------------------------------- [ 土层信息 ] ---------------------------------------------------------------------- 土层数 4 坑内加固土 否 内侧降水最终深度(m) 10.500 外侧水位深度(m) 10.000 内侧水位是否随开挖过程变化 否 内侧水位距开挖面距离(m) --- 弹性计算方法按土层指定 ㄨ 弹性法计算方法 m法
---------------------------------------------------------------------- [ 土层参数 ] ---------------------------------------------------------------------- 层号 土类名称 层厚 重度 浮重度 粘聚力 内摩擦角 (m) (kN/m3) (kN/m3) (kPa) (度) 1 素填土 1.70 18.0 --- 0.00 15.00 2 粘性土 8.30 19.5 10.0 22.20 13.00 3 强风化岩 1.00 23.0 0.0 0.00 40.00
4 中风化岩 10.00 22.0 8.0 --- --- 层号 与锚固体摩 粘聚力 内摩擦角 水土 计算方法 m,c,K值 抗剪强度 擦阻力(kPa) 水下(kPa) 水下(度) (kPa) 1 20.0 --- --- --- m法 4.68 --- 2 60.0 0.00 33.00 分算 m法 18.48 --- 3 200.0 45.00 15.00 合算 m法 7.50 --- 4 220.0 10.00 10.00 分算 m法 10.00 ---
---------------------------------------------------------------------- [ 支锚信息 ] ---------------------------------------------------------------------- 支锚道数 4
支锚 支锚类型 水平间距 竖向间距 入射角 总长 锚固段 道号 (m) (m) (°) (m) 长度(m) 1 锚杆 1.500 3.000 15.00 16.00 10.00 2 锚杆 1.500 2.000 15.00 14.00 8.00 3 锚杆 1.500 2.000 15.00 14.00 8.00 4 锚杆 1.500 2.000 15.00 12.00 6.00
支锚 预加力 支锚刚度 锚固体 工况 锚固力 材料抗力 材料抗力 道号 (kN) (MN/m) 直径(mm) 号 调整系数 (kN) 调整系数 1 150.00 15.00 130 2～ 1.00 392.70 1.00 2 150.00 30.00 130 4～ 1.00 392.70 1.00 3 150.00 30.00 130 6～ 1.00 392.70 1.00 4 150.00 30.00 130 8～ 1.00 392.70 1.00
---------------------------------------------------------------------- [ 土压力模型及系数调整 ] ---------------------------------------------------------------------- 弹性法土压力模型: 经典法土压力模型:
