桩锚支护体系施工方案
基坑支护施工方案(桩锚支护形式)
基坑支护施工方案(桩锚支护形式)基坑支护是地下工程施工过程中的一项重要措施，旨在保障施工安全和周边建筑的稳定。
桩锚支护作为一种常用的支护形式，可以有效解决深基坑开挖过程中土体失稳、地下水渗流等问题，保证基坑工程的顺利进行。
1. 施工前准备在实施桩锚支护之前，需要进行细致的施工前准备工作。
首先，应根据设计要求制定详细的施工方案，并组织施工人员进行专业培训，确保施工人员具备必要的技术和安全意识。
其次，需要对施工现场进行全面的勘察，了解地质情况、地下水位及周边建筑物情况，为后续施工提供可靠的依据。
2. 施工工艺流程桩锚支护的施工工艺流程主要包括以下几个步骤：2.1 桩基施工桩基施工是桩锚支护的首要工作，通过打入桩体来增加基坑围护结构的稳定性。
在进行桩基施工时，需要选择适当的桩材料和规格，根据设计要求进行布置，并确保桩的垂直度和位置精度。
2.2 锚杆灌注锚杆灌注是桩锚支护中的重要环节，通过灌注水泥浆使土体与锚杆形成摩擦力，从而增加基坑支护的稳定性。
在进行锚杆灌注时，应根据设计要求选择适当的灌注设备和灌注材料，并确保灌注质量达标。
2.3 支撑体搭设支撑体是桩锚支护中的保护结构，主要用于支撑土体和减轻地下水顶压。
搭设支撑体时，需根据设计要求选择合适的支撑材料和结构形式，并按照规范要求进行施工，确保支撑体的稳定性和安全性。
3. 施工质量控制为了确保桩锚支护施工质量，需采取一系列质量控制措施。
首先，应加强对施工现场的监督管理，严格执行设计要求和施工规范，及时发现和处理施工中的质量问题。
其次，应定期组织施工质量检查，对关键节点进行重点检查，确保每个环节的施工质量符合要求。
4. 施工安全管理在桩锚支护施工过程中，施工安全是首要考虑的问题。
施工单位应建立健全的安全管理制度，制定详细的安全操作规程，加强施工人员的安全培训和技术指导，提高施工人员的安全意识和自我保护能力。
结语桩锚支护作为一种有效的基坑支护形式，在地下工程施工中发挥着重要作用。
桩锚加土钉墙复合支护施工组织方案

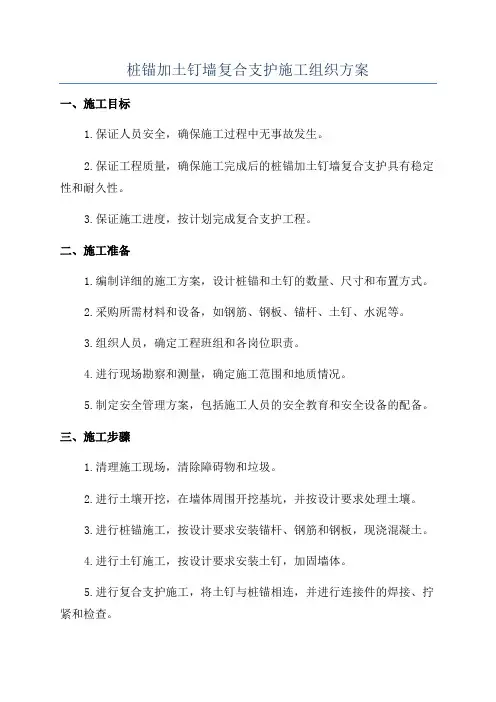

桩锚加土钉墙复合支护施工组织方案一、施工目标1.保证人员安全，确保施工过程中无事故发生。
2.保证工程质量，确保施工完成后的桩锚加土钉墙复合支护具有稳定性和耐久性。
3.保证施工进度，按计划完成复合支护工程。
二、施工准备1.编制详细的施工方案，设计桩锚和土钉的数量、尺寸和布置方式。
2.采购所需材料和设备，如钢筋、钢板、锚杆、土钉、水泥等。
3.组织人员，确定工程班组和各岗位职责。
4.进行现场勘察和测量，确定施工范围和地质情况。
5.制定安全管理方案，包括施工人员的安全教育和安全设备的配备。
三、施工步骤1.清理施工现场，清除障碍物和垃圾。
2.进行土壤开挖，在墙体周围开挖基坑，并按设计要求处理土壤。
3.进行桩锚施工，按设计要求安装锚杆、钢筋和钢板，现浇混凝土。
4.进行土钉施工，按设计要求安装土钉，加固墙体。
5.进行复合支护施工，将土钉与桩锚相连，并进行连接件的焊接、拧紧和检查。
6.进行墙体喷抹，涂刷防水材料和保温材料。
7.进行辅助工程，如安装护坡、排水系统等。
8.进行施工检查和验收，确保工程质量。
四、施工要点1.注意施工人员的安全，配备必要的安全设备，并进行安全教育。
2.严格按照设计要求施工，确保桩锚和土钉的数量、尺寸和布置符合要求。
3.使用合适的材料和设备，确保施工质量。
4.进行施工监测，及时发现并处理施工过程中出现的问题。
5.严格按照施工进度进行施工，确保工程按计划完成。
五、施工方案的风险控制措施1.进行充分的勘察和测量，了解地质情况，选择合适的施工工艺和材料。
2.加强施工现场的管理，保证施工现场的安全和整洁。
3.严格遵守施工规范和操作规程，确保施工质量和工程稳定性。
4.定期组织施工人员进行安全教育和技术培训，提高施工人员的安全意识和技术水平。
5.定期进行施工检查和验收，及时发现和解决存在的问题。
六、施工要求1.施工人员必须持有效证件，并经过专业培训合格。
2.施工现场必须设置警示标志，并配备必要的安全设备和消防设备。
桩锚支护施工方案
桩锚支护施工方案一、施工概述桩锚支护施工是在土方工程中常用的一种支护方式，通过设置桩和锚杆等支护措施来增强土体的稳定性。
本文档将对桩锚支护施工方案进行详细介绍。
二、施工步骤1.工程准备阶段–购置和租赁所需设备、工具和材料；–对施工现场进行勘测，分析地质条件；–制定施工计划，确定支护方案。
2.施工准备阶段–拆除可能影响施工的障碍物，清理施工现场；–根据设计要求进行基坑开挖；–安装桩机、锚杆机等施工设备。
3.桩的施工–根据设计要求安装桩机，并进行试桩检测；–根据试桩结果确定实际桩基位置和排列方式；–进行桩基承载力试验，确保桩基的稳定性；–按照设计要求施工桩基。
4.锚杆的施工–进行支护墙的锚杆布置设计；–安装锚杆机，并进行试锚杆；–根据试锚杆结果确定实际锚杆的位置和长度；–进行锚杆的施工，包括钻孔、注浆等步骤。
5.支护墙的施工–进行支护墙的布置设计；–按照设计要求安装支护墙的钢筋骨架；–进行混凝土浇筑，并加强支护墙的稳定性；–完成支护墙的施工。
6.支护墙后方填土施工–按照设计要求进行填土施工；–分层回填土方，并进行夯实；–完成支护墙后方填土的施工。
7.进行验收和收尾工作–进行工程的验收，确保施工质量；–清理施工现场，拆除不需要的设备和材料；–进行资料整理和归档。
三、施工安全措施•桩锚支护施工应严格按照相关安全规范进行，保证施工人员的安全。
在施工前，应组织专业人员进行安全教育和培训，提高员工的安全意识。
•施工现场应设置合适的警示标志，确保工地的安全。
•施工期间，应进行地质勘测和监测，随时掌握施工现场的地质变化情况，及时采取相应的安全措施。
•施工设备和工具应经过检查、维护和保养，确保其正常使用，减少事故的发生。
•施工人员应穿着合适的劳动防护用具，如安全帽、工作服、防护眼镜等，保证其人身安全。
•施工过程中应严格遵守施工规范和操作规程，确保施工质量和安全。
四、施工注意事项•在桩基施工中，应严格按照设计要求进行桩的布置和设置，并进行桩基试验，确保桩基的承载能力和稳定性。
桩锚索施工方案
桩锚索施工方案1. 引言桩锚索是一种常用的结构支护工法，广泛应用于土木工程和建筑工程中。
它采用桩基与土体相互作用的原理，通过锚索的拉力来增加土体的抗滑稳定性，从而提供更好的结构支撑和稳定性。
本文将介绍桩锚索的施工方案，包括施工准备工作、施工步骤和注意事项等内容。
2. 施工准备工作在进行桩锚索施工前，需要进行必要的准备工作，以确保施工的顺利进行。
以下是准备工作的主要内容：2.1 地质勘察在选择桩锚索施工方案前，需要进行地质勘察，了解地下土层的情况。
地质勘察应包括土质、地层和地下水位等信息，以确保施工的可行性和安全性。
2.2 设计计算根据地质勘察的结果，进行桩锚索的设计计算。
设计计算应包括桩基的尺寸、锚索的布置数量和锚索的拉力等参数。
2.3 施工图纸根据设计计算结果，绘制桩锚索的施工图纸。
施工图纸应包括桩基的布置图、锚索的布置图和锚碇的位置等信息。
2.4 施工材料和设备准备根据施工图纸，准备所需的施工材料和设备。
施工材料包括桩基材料、锚索材料和锚碇材料等。
施工设备包括打桩机、挖掘机和钢筋焊接机等。
3. 施工步骤桩锚索的施工包括打桩、安装锚索和固定锚碇等步骤。
下面将详细介绍每个施工步骤的具体操作。
3.1 打桩首先，在施工现场进行地面的平整和清理工作。
然后，使用打桩机将桩基嵌入地下。
根据设计要求，选择适当的桩基尺寸和材料。
3.2 安装锚索在桩基完成后，根据设计图纸的要求，进行锚索的安装。
首先，挖掘锚索槽，并在槽底部设置锚索脚手架。
然后，将锚索穿过桩基顶部的锚索孔，并通过锚索脚手架固定。
3.3 固定锚碇在锚索安装完成后，需要进行锚碇的固定工作。
首先，挖掘锚碇孔，并在孔底部设置锚碇脚手架。
然后，将锚碇与锚索连接，并通过锚碇脚手架固定。
3.4 补充打桩如果设计需要，可以在锚碇固定完成后对桩基进行补充打桩。
补充打桩的目的是进一步增强桩基的稳定性和承载能力。
4. 注意事项在桩锚索施工过程中，需要注意以下事项，以确保施工质量和安全。
排桩锚索基坑支护施工组织方案
目录第一部分工程设计方案说明 (1)1.1工程概况 (1)1.2工程地质、水文地质情况 (1)1.3设计依据 (2)1.4基坑围护结构类型及结构设计 (2)1.5施工主要施工步骤 (3)1.6施工注意事项 (4)1.7基坑监测 (4)第二部分施工组织设计 (5)2.1工程特点及施工难点 (5)2.2工程施工总目标 (5)2.3施工总体布置 (6)2.4施工准备 (8)2.5目标工期 (9)第三部分基坑支护施工工艺 (9)第四部分安全生产紧急预案 (15)4.1、预案启动前提 (15)4.2、预控方案工作流程 (15)4.3、预控方案 (15)4.4、紧急预案 (16)第五部分工程质量保证体系及措施 (18)5.1、工程质量保证措施 (18)5.2、施工质量持续改进措施 (19)5.3、施工质量验收标准 (20)5.4、工程进度控制 (20)5.5、环境保护措施 (22)5.6、文明施工措施 (23)5.7、技术资料管理 (23)第六部分工程安全管理措施 (24)6.1人身安全 (24)6.2用电安全 (25)6.3机械设备安全 (25)6.4交通安全 (26)6.5防火安全 (26)第七部分冬季施工措施 (27)7.1、基本措施 (27)7.2、混凝土工程 (27)7.3、钢筋工程 (27)第八部分降低成本措施 (28)8.1、基本措施 (28)8.2、混凝土工程 (28)8.3、钢筋工程 (29)第一部分工程设计方案说明1.1工程概况拟建基坑南侧、西侧为已建成地下车库，地下车库基底标高与本工程基底标高基本持平，无需支护。
基坑东侧北侧排桩排桩加锚索支护，基坑深16.0～17.0米，基坑安全等级一级，设计使用年限一年。
1.2工程地质、水文地质情况1.2.1地形、地貌及周边情况施工现场位于。
勘察场地总体地势较平缓，地面高程为32.0m。
场地地貌单元属于第四系全新统陆相冲积物。
1.2.2工程地质特征根据钻孔揭露，勘察场地地层主要为素填土、杂填土、第四系全新统陆相冲积物。
基坑支护施工方案(桩锚支护形式)

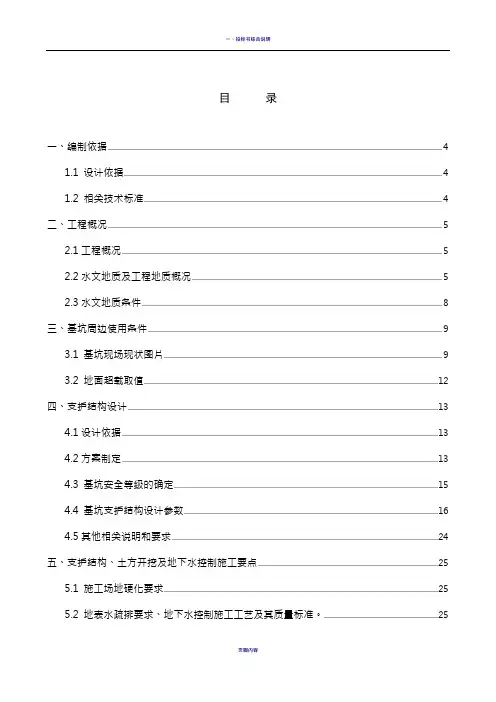

目录一、编制依据 (4)1.1 设计依据 (4)1.2 相关技术标准 (4)二、工程概况 (5)2.1工程概况 (5)2.2水文地质及工程地质概况 (5)2.3水文地质条件 (8)三、基坑周边使用条件 (9)3.1 基坑现场现状图片 (9)3.2 地面超载取值 (12)四、支护结构设计 (13)4.1设计依据 (13)4.2方案制定 (13)4.3 基坑安全等级的确定 (15)4.4 基坑支护结构设计参数 (16)4.5其他相关说明和要求 (24)五、支护结构、土方开挖及地下水控制施工要点 (25)5.1 施工场地硬化要求 (25)5.2 地表水疏排要求、地下水控制施工工艺及其质量标准。
(25)5.4 土钉墙工艺流程及其质量标准 (27)5.5 锚杆施工工艺 (29)5.6 质量检验标准 (30)5.7土方开挖原则 (32)5.8土方开挖顺序 (32)5.9坡道设置 (32)5.10机械开挖的技术要求 (33)5.11土方开挖质量保证措施 (33)5.12土方开挖安全措施 (34)5.13土方开挖文明施工与环境保护措施 (35)5.14土方开挖机械配置计算 (35)六、施工组织设计 (37)6.1 施工部署 (37)6.2 施工准备工作及各项资源需要量计划 (40)6.3 临时用水用电组织 (44)6.4 安全施工保证措施 (45)6.5 项目组织机构及施工质量保证措施 (50)6.6 文明施工保证措施 (53)6.7冬、雨季施工方案 (55)6.8 需特殊处理的工序及注意事项 (62)七、基坑监测方案 (63)7.2 监测方法、精度及监测周期 (64)7.3 允许变形值及报警值 (68)7.4 监测仪器设备 (69)7.5 监测成果 (69)7.6 基坑支护结构及周边环境监测点平面布置图。
(71)八、基坑应急预案 (71)8.1 应急预案目的 (71)8.2 方针和原则 (72)8.3 应急救援指挥机构 (72)8.4 通讯和报警的联络方式 (75)8.5 应急救援准备 (76)8.6 突发事件风险分析和预防 (77)8.7 应急预案的启动 (79)8.8事故报告程序 (81)8.9事故救援程序 (82)8.10 应急救援终止和事故后恢复程序 (82)8.11 应急知识培训 (83)附页：计算书进度计划表附图：基坑支护平面布置图基坑支护监测点平面布置图基坑与周边现有建筑物关系平面布置图基坑支护施工剖面图护坡桩配筋图IV-IV、Ⅳ’-Ⅳ’剖面与土钉墙交接部位支护立面图土钉墙面层及钢筋网大样图土钉墙边坡支护施工示意图土方外运路线布置图一、编制依据1.1 设计依据建研地基基础工程有限责任公司提供的岩土工程勘察报告（编号：DK201100603）。
基坑支护施工方案桩锚支护形式
基坑支护施工方案桩锚支护形式基坑支护是指在各种地质条件下，为了保护和控制基坑边坡的稳定，防止基坑变形和溃塌，采取一系列的安全措施和工程技术手段进行处理。
其中，桩锚支护是一种常见且有效的基坑支护形式，本文将从桩锚支护施工方案的选择、施工工艺和施工要点等方面进行详细介绍。
一、桩锚支护施工方案的选择桩锚支护有多种形式，如钢管桩体系、钢筋混凝土桩体系和复合桩锚体系等。
选择合适的桩锚支护施工方案的关键是要根据具体的地质条件、基坑尺寸和施工要求等因素进行综合考虑。
首先需要对地质情况进行详细勘察和分析，了解地层的稳定性、水文地质条件和地下水位等信息，根据土层的性质以及地下水压力等因素确定桩锚支护方式和参数。
二、桩锚支护施工工艺1.桩体施工：根据设计要求，选择相应的桩体形式和材料，按照一定的间距进行打桩或浇筑。
在施工过程中，要注意桩体的垂直度和强度控制，确保桩体的质量。
2.桩与梁的连接：在桩体施工完成后，用钢筋混凝土梁将桩体连接起来，形成整体的支护结构。
梁的截面大小和钢筋布置要根据设计要求进行合理选择。
3.锚杆施工：在梁体上预埋好锚杆孔，然后进行锚杆的安装。
锚杆一般采用螺纹钢筋或高强度螺纹钢筋。
在安装锚杆时，要注意控制锚杆的倾斜度和沉入深度，确保锚杆与地层的连接牢固稳定。
4.浇筑支撑体：在桩体和锚杆施工完成后，对基坑周边进行支撑体的浇筑。
支撑体是起到支撑和保护地下水的作用，使用混凝土进行浇筑，同时要考虑支撑体与桩体之间的连接形式和密封性。
三、桩锚支护施工要点1.增强桩体的质量控制，确保桩体的垂直度和强度符合设计要求，避免出现倾斜和折损。
2.锚杆施工时，要按照设计要求以及锚杆的特点进行安装，并对锚杆进行质量检测，确保锚杆的安全可靠。
3.梁体的施工应符合设计要求，确保梁与桩体的连接牢固稳定，避免出现脱离或倾斜等情况。
4.支撑体的浇筑要注意混凝土的均匀性和密实性，确保支撑体与桩体之间的连接牢固，并能有效防止地下水的渗入。
桩间锚喷支护施工方案
桩间锚喷支护施工方案一、基坑开挖与修坡基坑土方开挖: 基坑土方开挖应分步进行, 分步开挖深度主要取决于暴露坡面的直立能力, 为给锚喷网施工提供良好的工作条件, 每层挖深1.5m～2m, 不允许超深开挖。
开挖长度应根据交叉施工期间能保持坡面稳定的前提决定, 一般在开挖的长度为15m～20 m。
边坡开挖应最大限度地减少对支护土层的扰动, 并严格按规定修坡, 防止因分层开挖的误差引起最终基坑外形尺寸的不足。
修坡：边坡修整与基坑开挖协调进行, 基坑开挖挖出15～20米后, 进行修坡。
根据施工具体条件, 可采用人字梯或者搭设一层脚手架对较高处的边破修整。
鉴于本工程实际情况, 修坡时将大量的虚土认真清除, 不得影响结构施工。
修坡产生的余土用小推车及时运到开挖部位, 以便土方机械挖除。
二、剔凿护坡桩本工程桩间护坡设计采用Φ8、Φ6钢筋网片加喷射混凝土护坡, 钢筋网片与护坡桩钢筋焊接固定, 挂网之前要进行剔凿护坡桩。
护坡桩剔凿采用风镐剔凿为主, 钢筋錾子剔凿为辅。
剔凿时要将钢筋全部露出, 以便网片钢筋与护坡桩钢筋良好连接。
三、挂网按要求修整坡面后, 挂钢筋网片。
钢筋网片为8@200200, 6@200200。
钢筋网片与护坡桩主筋焊接牢固, 和梅花型绑扎。
搭接长度为30cm。
网片安设要横平竖直, 不得倾斜安设, 要与喷射混凝土层的厚度一致, 不得露筋。
四、喷射混凝土上述工序完成后, 即可喷混凝土, 喷射混凝土是借助喷射机和使用压缩空气将按一定比例配合的拌合料通过管道输送并以高速喷射到边坡受喷面上, 凝结后与钢筋网形成薄壁钢筋混凝土板墙。
混凝土厚度按设计要求为80～100mm, 强度为C30。
喷射混凝土时喷枪口与受喷面距离保持在1～1.2m为宜, 避免因距离过大而影响受喷面混凝土的密实度, 距离过小而造成过多的混合料反弹损失。
五、设置测点监测要设置测点, 在施工期间和竣工前定期观测。
一是地面下沉值, 二是坡面位移值, 现场监控测量对喷锚网支护技术尤为重要, 通过监测, 随时掌握边坡的稳定状态、安全程度, 为设计和施工提供信息, 以便随时修改设计和施工方案, 达到设计和施工最优化。
