喷枪技术要求
钣金喷粉技术要求
钣金喷粉技术要求钣金喷粉技术是一种常见的表面处理技术，主要用于提高钣金制品的外观质量和耐腐蚀性能。
本文将就钣金喷粉技术的要求进行详细介绍，包括喷粉前的准备工作、喷粉设备的选择和喷粉工艺的控制等方面。
一、准备工作钣金喷粉技术的准备工作主要包括表面处理和材料准备两个方面。
1. 表面处理钣金制品在喷粉前需要进行表面处理，以去除污垢、氧化层和油脂等，确保喷粉后的附着力和光泽度。
常见的表面处理方法包括喷砂、化学处理和机械抛光等。
2. 材料准备喷粉材料是决定喷粉效果的关键因素之一，一般采用环氧树脂粉末作为喷粉材料。
在选择喷粉材料时，需要考虑产品的使用环境和要求，以确保喷粉后的产品具有良好的耐腐蚀性和耐磨性。
二、喷粉设备的选择喷粉设备是钣金喷粉技术的核心，其选择和使用对喷粉效果和工艺控制至关重要。
1. 喷枪选择喷枪是喷粉设备的重要组成部分，其型号和喷涂效果密切相关。
一般来说，喷枪的型号越高，喷涂效果越好。
在选择喷枪时，需要考虑产品的形状和尺寸，以及喷涂面积和效率的要求。
2. 喷粉设备的控制系统喷粉设备的控制系统包括喷粉压力、喷粉量和喷粉均匀性等参数的控制。
在喷粉过程中，需要根据钣金制品的形状和要求，合理调整这些参数，以确保喷粉效果的一致性和质量。
三、喷粉工艺的控制钣金喷粉技术的工艺控制是保证喷粉效果和产品质量的关键。
1. 喷粉厚度控制喷粉厚度是指喷粉层的厚度，直接影响产品的耐腐蚀性和外观质量。
在喷粉过程中，需要根据产品的使用要求和环境条件，合理控制喷粉厚度，以确保产品的质量和性能。
2. 喷粉均匀性控制喷粉均匀性是指喷粉层的厚度在整个钣金制品上的分布均匀性。
在喷粉过程中，需要注意喷粉枪与钣金制品的距离和喷粉速度的控制，以确保喷粉层的厚度均匀分布，避免出现喷粉不均匀的情况。
四、质量检验与控制钣金喷粉技术的质量检验和控制是保证产品质量的重要手段。
1. 外观检验外观检验主要包括检查喷粉层的光泽度、色彩和均匀性等方面。
喷塑工艺流程及技术要求
喷塑工艺流程及技术要求下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!喷塑工艺是一种将塑料粉末通过喷枪均匀地喷涂在工件表面的装饰和防腐处理方法。
喷塑工艺流程及技术要求
喷塑工艺流程及技术要求下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!喷塑工艺是一种将塑料粉末涂覆在工件表面并经过烘烤固化形成防护或装饰膜层的生产工艺。
喷涂质量技术要求

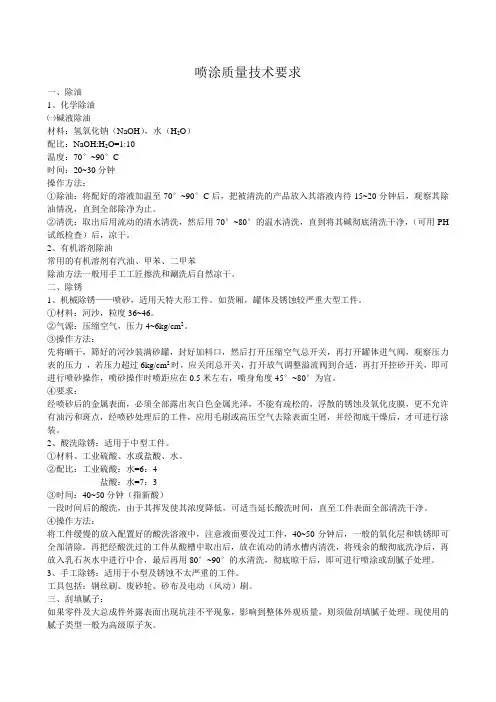

喷涂质量技术要求一、除油1、化学除油㈠碱液除油材料：氢氧化钠（NaOH），水（H2O）配比：NaOH:H2O=1:10温度：70°~90°C时间：20~30分钟操作方法：①除油：将配好的溶液加温至70°~90°C后，把被清洗的产品放入其溶液内待15~20分钟后，观察其除油情况，直到全部除净为止。
②清洗：取出后用流动的清水清洗，然后用70°~80°的温水清洗，直到将其碱彻底清洗干净，（可用PH 试纸检查）后，凉干。
2、有机溶剂除油常用的有机溶剂有汽油、甲苯、二甲苯除油方法一般用手工工匠擦洗和涮洗后自然凉干。
二、除锈1、机械除锈——喷砂，适用天特大形工件。
如货厢，罐体及锈蚀较严重大型工件。
①材料：河沙，粒度36~46。
②气源：压缩空气，压力4~6kg/cm2。
③操作方法：先将晒干，筛好的河沙装满砂罐，封好加料口，然后打开压缩空气总开关，再打开罐体进气阀，观察压力表的压力，若压力超过6kg/cm2时，应关闭总开关，打开放气调整溢流阀到合适，再打开控砂开关，即可进行喷砂操作，喷砂操作时喷距应在0.5米左右，喷身角度45°~80°为宜。
④要求：经喷砂后的金属表面，必须全部露出灰白色金属光泽，不能有疏松的，浮散的锈蚀及氧化皮膜，更不允许有油污和斑点，经喷砂处理后的工件，应用毛刷或高压空气去除表面尘屑，并经彻底干燥后，才可进行涂装。
2、酸洗除锈：适用于中型工件。
①材料、工业硫酸、水或盐酸、水。
②配比：工业硫酸：水=6：4盐酸：水=7：3③时间：40~50分钟（指新酸）一段时间后的酸洗，由于其挥发使其浓度降低，可适当延长酸洗时间，直至工件表面全部清洗干净。
④操作方法：将工件缓慢的放入配置好的酸洗溶液中，注意液面要没过工件，40~50分钟后，一般的氧化层和铁锈即可全部清除。
再把经酸洗过的工件从酸槽中取出后，放在流动的清水槽内清洗，将残余的酸彻底洗净后，再放入乳石灰水中进行中合，最后再用80°~90°的水清洗，彻底晾干后，即可进行喷涂或刮腻子处理。
静电喷枪电压,电流的调试方法
静电喷枪电压,电流的调试方法
调试静电喷枪的电压和电流需要根据具体的设备和调试要求来进行操作。
以下是一些一般性的调试方法：
1. 了解设备参数：首先了解并熟悉静电喷枪的工作电压范围和电流要求。
这些信息可以在设备的说明书或技术规格中找到。
2. 调节电压：根据设备要求和实际应用需要，调节静电喷枪的电压。
一般来说，增大电压会增加喷枪的电场强度，提高喷涂效果。
但是要注意，电压过高可能会引起火花放电或损坏设备，因此需要保持在安全范围内。
3. 调节电流：电流通常是由控制设备中的电源来实现调节的。
通过增大或减小电流，可以调节静电喷枪的喷涂效果。
更高的电流会增加喷涂量，但太高的电流可能会导致静电喷枪过热或损坏。
4. 测试和调试：在调整电压和电流之后，进行喷枪的测试和调试。
通过观察喷涂效果来判断是否需要进一步调整参数。
如果发现问题，可以逐步调整电压和电流，直到获得满意的喷涂结果。
5. 定期检查和维护：静电喷枪在长时间使用后，可能需要进行定期的检查和维护。
例如，清洁电极、更换磁石等。
此外，有些设备还可能提供调整电压和电流的控制器，可以通过设置控制器来调节参数，这样可以更方便地进行调试和控制。
以上方法仅供参考，具体的调试方法和步骤可能因设备型号、使用环境等因素而有所差异。
在进行调试时，应遵循设备制造商的说明和安全操作指南，确保安全可靠地完成调试过程。
如果不确定操作步骤或有安全隐患，请咨询专业人士或设备制造商。
喷砂与喷漆技术规定
喷砂与涂漆技术规范1范围本规范规定了产品表面的油漆选择、涂装工艺流程、表面处理、预涂、涂漆工作、材料施工中的控制要点、油漆破损面的修复、检查、油漆的储存和保管及安全事项;本规范适用于需要涂漆的所有产品喷砂、喷漆操作及检验;2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款;凡是注日期的引用文件,其随后所有的修改单不包括勘误的内容或修订版均不适用本规则,然而,鼓励根据本规则达成协议的各方研究是否可使用这些文件的最新版本;凡是不注日期的引用文件,其最新版本适用于本规则;GB 1720 漆膜附着力测定法GB 1731 漆膜柔韧性测定法GB 1764 漆膜厚度测定法3 油漆选择底漆灰色环氧富锌底漆100中间漆环氧中间漆EX-300面漆红色聚氨脂6000其他种类漆：底漆、中间漆、面漆4涂装工艺流程表面处理→→→预涂→→→喷涂环氧富锌底漆→→→喷涂环氧中间漆→→→喷涂聚氨脂面漆5 表面处理清理焊接缺陷及棱边应在各焊接工序后进行;静水压试验、气密封试验完工后压力容器本体不得进行范围和深度较大的磨修,不得进行任何焊接,否则应重新进行水压试验或气密试验;压力容器用压缩空气吹干后,进行表面除油脂工序,确保涂漆后没有不能涂漆的死角;5.1 焊接缺陷所有粗糙的焊缝、焊渣、飞溅、气孔、搭接头应采用动力工具去除,直到获得一个无棱角及尖锐凸起的平整均匀的光滑表面,粗糙的焊道、气孔、裂纹、咬边应按照相关规定重新焊接;5.2 棱边将结构件所有的毛刺、尖锐棱、边角都要倒钝;在喷砂处理前,所有的结构型钢、支架、焊缝和板边的所有锐边打磨到至少R1.5半径圆角;5.3 除油脂小面积的污染表面可用蘸有溶剂汽油、三氯乙烯的抹布擦拭干净；大面积的污染表面喷淋清洁剂溶液,浸5分钟,刷洗,待表面油、脂得到充分反应后,再用淡水冲净;盐分用高压淡水冲净;不得用酸洗方法清洗;废液应按环保条例的规定妥善处理;5.4 加工面的处理加工面含：电镀面不须喷砂处理;但加工面或漆膜破损处,涂漆前应用电动或风动砂轮或360号砂纸除去油膜、灰尘、锈皮或剥落的漆皮;5.5 喷砂除锈5.5.1 当环境的相对湿度超过85%,或构件表面温度低于露点温度3℃时,不能进行喷砂等表面清理施工,如果已经完成喷砂等表面清理施工,也要等相对湿度低于85%后,重新进行表面清理;5.5.2主要部件表面除锈等级必须达到Sa2.5级,辅助部件表面除锈等级必须达到Sa2级或St3级;喷砂除锈标准ISO 8501 Sa2.5级也就是近乎达到白色金属的清洁度,在不放大的情况下进行观察,表面无可见油脂和油垢,并无氧化皮、铁锈、油漆涂层和异物,任何残留物为点状或条状色斑,且残留物不得超过5%;ISO St3级指非常彻底的手工和动力工具清理,在不放大情况下进行观察,表面无可见油垢和污垢,并且没有附着氧化皮、铁锈、油漆涂层和异物;表面应具有金属底材的光泽;5.5.3 喷砂处理达不到的地方用手工和电动工具除锈,除锈等级达到St3标准,不得有死角;5.5.4 阀体、缓冲管、耐磨短接及长度小于1.5m管线采用抛丸处理,钢丸的尺寸应控制在12~16目;钢丸材料在使用之前,应用规定的筛孔对钢丸进行检测;5.5.5 钢丸材料不应有油和水分,所有钢丸材料应保证绝对的洁净和干燥,含有杂质或掺杂的喷丸材料不能使用;不规则喷丸与圆形喷丸比例为1/2或2/3;对钢丸如有特殊的要求,按油漆厂家的规定执行;5.5.6 在气源和压力罐之间应设有油、水分离装置,确保压缩空气中不含油污和水分;油水的检测工作每次喷砂前都要进行并定期清理分离装置;压缩空气压力为7 kg/cm2～8 kg/cm20.7MPa～0.8MPa;5.5.7 喷砂用砂应选用硬度大于或等于≥9,粒度范围8~12目的棕刚玉金刚砂或其他符合要求的金刚砂种类;喷砂时喷枪与表面成80°～90°,用内径10mm 的文丘里喷嘴;5.5.8 压缩机中的空气温度不得超过150°F65.5℃;5.5.9喷射除锈合格后的钢材表面在8h小时内不允许隔夜要立即涂一层完整的底漆;6预涂每一道油漆都要对全部手工焊缝及不易喷涂的区域进行预涂,预涂用的刷子定期替换;不允许漏涂或少涂,尤其注意隐蔽部位;预涂处理要求先用刷子处理低处焊缝,涂基材前无气喷涂、凹坑刷涂,处理基材上的焊缝;7 涂漆工作7.1环氧富锌底漆施工7.1.1调配环氧富锌底漆为双组份清漆,包装配比为主剂/固化剂等于=12Kg/1Kg,稀释剂为环氧富锌漆稀释剂;调配时一边搅拌主剂一边把固化剂倒入,再加入15%～20%的环氧富锌漆稀释剂,搅拌至混合均匀;活化30min分钟可以使用;混合后使用期限为8h小时,环境温度20℃每升高10℃,其混合使用期限会相应缩短,因此应按每天使用量混合;7.1.2施工施工采用无空气喷涂方式,喷涂时保持动力工具搅拌;喷漆工件必须摆放在专用的喷漆架上,严禁工件与地面接触;喷漆时喷枪应与被喷面垂直,距离为600mm ～900mm,应调整喷枪把手方位以将干漆雾降到最低程度;喷涂次序应视对已喷涂层的损害降到最低而定;7.1.3膜厚控制富锌漆涂装膜厚为40μm;在施工中无法计量厚度,但应在涂装过程中进行油漆耗量控制,同时注意保证完全覆盖基材;7.1.4涂装间隔最小涂装间隔为16h小时环境温度20℃,相对湿度50%;若温度低或湿度大,最小涂装间隔要延长;具体施工时可热气半硬干燥指压法进行判断;最大涂装间隔为14天;超过最大涂装间隔要进行砂纸拉毛处理;7.2环氧EX300中间漆施工7.2.1调配环氧EX300中间漆为双组份涂料,包装配比为主剂/固化剂11.5/1,稀释剂为环氧稀释剂;调配时一边搅拌主剂,一边将固化剂倒入主剂中,再加入重量比15~20%的稀释剂,机械搅拌2min~3min分钟;活化15 min分钟可使用;混合后其混合使用期为8h小时环境温度20℃,环境温度每升高10℃,相应缩短,因此应按当天使用量混合;7.2.2施工施工可采用喷涂方式,也可采用辊涂方式;喷涂推荐使用电动无空气喷涂设备,压力150kg/cm2,枪嘴：517~519;7.2.3膜厚控制标准干膜厚度为70μm,按重量比加20%稀释剂时对应湿膜厚度为144μm,施工时随时用湿膜卡进行湿膜厚度测定,施工后油漆膜厚度应达到144μm;7.2.4涂装间隔最小涂装间隔为8小时环境温度20℃,相对湿度50%,若温度低或湿度大,最小涂装间隔时间要延长,具体施工时可根据半硬干燥指压法进行判断;无最大涂装间隔;7.2.5漆膜干燥后,涂膜表面应平整光滑,无针孔、无气泡、无漏涂等漆病; 7.3聚氨脂面漆施工7.3.1调配聚氨酯面漆为单组份漆,稀释剂为聚氨脂面漆稀释剂;调配时一边搅拌一边加入重量比15%~20%的聚氨酯稀释剂,机械搅拌至均匀;活化30 min分钟可使用;7.3.2施工施工可采用喷涂方式,也可采用辊涂方式;7.3.3膜厚控制标准干膜厚度为35μm,按重量比加20%稀释剂时对应湿膜厚度为91μm,施工时随时用湿膜卡进行湿膜厚度测定,施工后油漆膜厚度应达到91μm;7.3.4涂装间隔最小涂装间隔为6小时环境温度20℃,相对湿度50%,若温度低或湿度大,最小涂装间隔时间要延长,具体施工时可根据半硬干燥指压法进行判断;无最大涂装间隔;7.3.5验收漆膜干燥后,表面应平整光滑,无针孔、无气泡、无漏涂等漆病;7.4 其他种类漆7.4.1调配和涂装按油漆供应商提供的使用说明书进行操作;7.4.2 膜厚控制施工时随时用湿膜卡进行湿膜厚度测定,直到规定厚度; 7.4.3 涂装间隔执行使用说明书规定;7.4.4 验收漆膜干燥后,表面应平整光滑,无针孔、无气泡、无漏涂等漆病;8 材料施工中的控制要点8.1 表面清洁度控制;每一层涂料施工前都应确保表面清洁,以保证涂装后的质量达到要求;8.2 中间漆、面漆膜厚控制;施工时随时测量涂层湿膜厚度,避免膜厚不足或超厚;8.3 中间漆、面漆外观质量控制;施工后涂层表面应平整光滑,无漏涂、无气泡、无针孔等漆病;8.4 环境控制8.4.1 料施工时环境温度在5℃～40℃之间为宜;8.4.2 涂料施工时环境空气相对湿度小于85%;8.4.3 基层表面温度应高于空气露点3℃;9 油漆破损面的修复9.1 底漆在生产流程过程中已被损坏,所有损坏和疏松的油漆要清除干净,用溶剂清洗干净油脂、污物或高压热蒸汽清理干净油污及杂质;在可以用喷丸处理的地方,用喷丸彻底清除干净;表面处理应达到相应Sa2.5级标准;在不能用喷丸处理的地方,允许用动力工具打磨至St3级标准;9.2 已做完油漆的部位至少搭接50mm,并用砂纸片拉出一个能逐步分出层次的平滑过渡区,整个拉毛区宽150 mm～200mm;按照油漆规定逐层修补;并喷涂相同的底漆及遵守干燥时间、厚度等技术要求;9.3 喷涂表面喷涂前必须是洁净、干燥的,无各种污染物;9.4 表面处理完后,应立即喷涂底漆;小范围可用刷子涂抹,每一层补漆应以刚遮盖住本漆为止;9.5 刷漆应得到一个厚度几近均匀、表面光滑的涂层;刷痕尽能得少;9.6 面漆修补前,应检查底漆是否有漏涂及表面质量问题,否则按上述方法进行修复;9.7 如果油漆还没涂完,任何有油或脏物的表面,都要进行再次表面处理,按指定的遍数,涂底漆和面漆;9.8 所有老化及受损的面漆应遵循上述表面处理的方法,处理表面应达到相应Sa2.5级标准;再按涂漆的规范按指定的遍数,喷涂;9.9 有些油漆品种补涂时,采用的是不同的油漆,应严格按照厂家规定执行;10 检查10.1 油漆干透后漆膜应牢固地粘附在涂面上,不得有发粘、脆裂、脱皮、皱皮、气泡、斑痕及粘附颗料杂质等缺陷；外观漆膜应均匀、细致、光亮平整,颜色一致,不得有流痕和明显的刷痕;10.2 干透性检查：用大拇指在漆膜上按压,不得有凹陷及指印;10.3 附着力检查：在漆膜上用利刀划一十字裂口,顺裂口边缘往下剥,如整块漆膜容易从涂面上脱落则为不合格;对产品漆膜质量要求较高时,可按国家标准GB1720漆膜附着力测定法进行;10.4 粘手性检查：用手轻摸涂漆表面,如不粘手则为合格;10.5 硬度检查：用手指甲在漆膜上刻划,如无明显凹陷划痕则为合格;10.6 柔韧性检查：用利刀刮下漆膜,如刮下的漆屑不碎裂又不粘在一起,而是卷起来,则为合格;对漆膜柔韧性要求较高时,应按GB1731漆膜柔韧性测定法进行;10.7 厚度检查：可按国家标准GB1764漆膜厚度测定法进行检查;测量工具：测厚仪;10.8 产品上涂层未经检验,不得装配或入库;11 油漆的储存和保管11.1 涂料库房必须干燥、阴凉、通风、隔热、无阳光直接照射、邻近无火源、应用水泥或其它横栅将桶垫空,以免受潮生锈穿漏;11.2 不得将棉纱、纸屑等丢弃在仓库内,涂料空桶应集中堆放在通风良好的地方,并定期处理,以免空桶中的残渣氧化蓄热产生自燃,引起火灾;11.3 涂料入库前应登记,填写制造厂名、批号、出厂日期和规定贮存保管期,依照先进先用的原则,贮存期将满前应通知生产部门领用,避免变质报废; 11.4 各涂料品种,特别是红丹漆和防污漆,内含重质颜料,容易汀底硬结,应经常将桶翻转,最好每月进行一次,以减少颜料的沉淀,硬结倾向;11.5 按各种用途发给所需牌号的漆,分别存放,不可弄错;12 安全事项12.1 喷涂工穿戴好各种防护用具,如防护衣、防毒面具、口罩、眼镜、手套等;12.2 操作区应有隔离地带;12.3 在施工和干燥期间采取适当的通风和预防措施,使雾粒和挥发的溶剂处于安全浓度范围内,防止造成中毒事故;12.4 使用涂料前,须阅读各组分的安全数据表,混合料具有各种组分的危险性,在储存、处理和使用时必须严格遵守安全事项;不正确地使用和处理本品会危害健康,引起火灾或爆炸;12.5 施工现场不得堆放易燃、易爆和有毒物品;严禁烟火,禁止吸烟并应采取安全防火措施,杜绝事故的发生;12.6 涂料及辅助材料宜储存在通风良好的阴凉库房内,温度应控制在5℃～35℃,按原包装密封保管;库房附近杜绝火源,设有明显的“严禁烟火”标志牌和灭火工具;12.7 电器设备必须接地；临时用电线应选用胶皮线;工作结束后,切断电源;12.8 施工时除遵守本规范的规定外,还要遵守国家现行有关规章制度;在施工前,对施工人员进行安全知识教育,防备措施要具体落实,在施工过程中要有专人检查;。
喷粉工艺技术要求
喷粉工艺技术要求喷粉工艺技术要求喷粉工艺技术是一种常用的表面处理方式，适用于各种金属、塑料、木材等材料的表面涂装。
喷粉工艺技术要求高精度和良好的工艺控制，下面从材料准备、设备要求、工艺参数以及质量控制等几个方面介绍喷粉工艺技术的要求。
首先，喷粉前的材料准备很重要。
首先要确保工件表面干净无油污，可以进行砂纸打磨或者陶瓷砂喷砂处理。
对于一些特殊材料，需要进行特殊的处理，例如铝合金需要进行除氧化铝处理，良好的材料准备能够提高喷粉效果。
其次，设备要求是保障喷粉工艺效果的重要因素。
喷粉设备包括喷枪、喷粉室、喷粉机等。
喷枪要有稳定的气压和粉末输出量，可以调节的喷枪通道和粉末供给量，以及良好的喷枪清洗功能。
喷粉室需要有良好的密闭性和通风装置，以防止不必要的粉味扩散和工人吸入。
喷粉机需要有稳定的震动和滚斗功能，能够均匀地喷洒粉末。
喷粉工艺参数也是决定喷粉效果的重要因素。
喷粉时的喷头距离、喷粉时间、喷粉速度和风压等参数需要根据工艺要求进行合理调节。
喷头距离一般在15-25cm之间，喷粉时间要根据工件大小和形状决定，喷粉速度要保持均匀，不要出现断粉现象，风压要调整到适合的大小，既要保证粉末均匀粘附于工件表面，又不能导致过多的风力消耗。
最后，喷粉工艺的质量控制也是必不可少的。
在喷粉过程中，需要进行粉末喷撒的均匀性和粒度的检验，以确保粉末的挂粉率和附着力。
同时，还需要对喷粉后的工件进行检查，查看是否出现色差、气泡等缺陷，以及涂层的厚度是否符合要求。
综上所述，喷粉工艺技术的要求包括材料准备、设备要求、工艺参数以及质量控制等多个方面。
只有在这些要求的基础上进行喷粉工艺，才能达到良好的涂装效果和质量，提高产品的使用寿命和外观质量。
钣金件喷漆技术要求
钣金件喷漆技术要求全文共四篇示例，供读者参考第一篇示例：钣金件喷漆技术要求是指在制造钣金件产品时，为了达到良好的外观效果和保护功能，对喷漆工艺进行的一系列要求和规范。
在钣金件制造过程中，喷漆是一个非常重要的环节，它直接影响产品的质量和品质。
喷漆技术要求的严格执行，不仅可以保证产品表面的光滑、均匀和美观，还能增加产品的耐腐蚀性和耐用性。
一、喷漆前的准备工作在进行喷漆作业之前，必须进行充分的准备工作。
要对待喷漆的钣金件表面进行清洁处理，去除油污、灰尘等杂质，以保证喷漆贴附力。
需要对钣金件表面进行打磨处理，确保表面光洁度和粗糙度符合要求。
还要做好喷漆区域的通风和防尘工作，以保证喷漆环境清洁和安全。
二、喷漆技术参数的控制在进行喷漆作业时，需要控制好喷漆的技术参数，包括喷漆压力、喷枪距离、喷涂速度、喷涂角度等。
喷漆压力要根据具体情况来确定，一般在1.5-2.5kg/cm²之间为宜。
喷枪距离要适当，一般在20-30cm 之间为宜。
喷涂速度要均匀稳定，避免出现漏喷或积喷现象。
喷涂角度要根据钣金件的形状和结构来确定，一般采用垂直方向或水平方向进行喷涂。
三、喷漆涂层的质量要求在进行喷漆作业时，对涂层的质量有着严格的要求。
要保证涂层的厚度均匀一致，一般控制在25-30μm之间为宜。
要确保涂层的附着力强，不能出现剥落、起泡、起皮等现象。
还要防止出现漏喷、积喷、垂流等缺陷，保证涂层表面光滑、均匀、无纹理。
四、喷漆后的烘干和固化在进行喷漆作业后，钣金件需要进行烘干和固化处理。
烘干是指将喷涂的涂层进行加热干燥，去除涂层中的挥发性溶剂，以达到固化的目的。
固化是指将喷涂涂层中的树脂或固化剂进行交联反应，使其形成硬度和耐磨性较高的固体膜。
烘干和固化的温度、时间和湿度等参数需要按照涂料的要求来进行控制，以确保涂层质量和性能。
钣金件喷漆技术要求是一个综合性的工艺要求，需要在制造过程中严格执行，以保证产品质量和稳定性。
通过控制好喷漆前的准备工作、技术参数、涂层质量和烘干固化等环节，可以提高钣金件产品的外观效果和使用寿命，增强产品的市场竞争力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷枪技术要求
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
1技术要求
1.1 喷枪技术要求
1)喷嘴雾化形式：气力雾化，（压缩空气0.55～0.69MPa）平面扇形雾化，压
缩空气耗量小于尿素水溶液的质量流量的10%；
2)喷射速度：在喷枪的质量流量0.1～0.4t/h时，能达到60m/s以上；
3)喷嘴介质： 10～20%尿素水溶液；
4)流量：0.1～0.4t/h，温度25～40℃；
5)喷嘴工作环境：最高温度1200℃；
6)雾化粒度：通过调节液气比可调节最大粒径分布和速度，雾化粒度分布质
量流量0.15～0.25t/h时在50～200μm之间，平均雾化粒度为60～
100μm，，且喷雾扇为空心锥形式；
7)雾化角度：60～90度，并具有满足可调节角度的要求，具体喷枪雾化角度
确定待试验数据出来后确定；
8)保护方面：当喷射器不使用，可将其从锅炉中抽出，而且抽枪过程中不发
生漏液情况；
9)材料及结构性能要求方面：按照SNCR 的应用场合要求，喷嘴应该是能耐高
温冲击，抗热变形，耐磨而且抗尿素水溶液腐蚀，而且是容易维护和替换的；
10)短喷枪数量：12×2=24根；
11)短喷枪外径不大于40mm；
12)短喷枪长度满足插入深度可调，满足气动推进及配套装置连接要求；
13)短喷枪插入炉内部分必须考虑能够防磨及耐高温：:
1.2 执行机构技术要求
1)电源：220VAC；配套电磁阀采用单电控；气源：压力为0.5~0.7MPag，温
度：常温。
2)行程：炉膛深度为0～100 mm可调；进退动作时间：~3秒，并能够调节。
在短喷枪工作时，驱动机构根据中控指令将喷枪推进到工作位置，当喷枪
因停气或缺水以及正常停止工作时，驱动构构负责将喷枪退出至安全位
置，避免喷枪被高温烟气损坏。
3)短枪执行机构的气动执行器进退装置带有位置开关，负责提供气缸工作位
置感测，执行器采用符合VDMA24562标准的气缸，方便后期维护更换的方便。
短喷枪执行机构的气动执行器宜采用直行程气缸，气缸的力矩应考虑不低于1.5倍于实际需要力矩的余量。
气缸宜采用单电控电磁阀，失气时能自动退出至安全位置的控制方式．驱动机构还应配置手动装置，用于系统停气或停电时手动将喷枪退出至安全位置。
4)短枪相对于执行器的轴向位置应可调节，调节范围为不小于±20mm。
5)产品为露天布置，要求产品具有防雨、防尘、防晒、防冻功能，耐腐蚀等
级必须达到944070标准的CRC 2级，气缸端部必须做R8防尘密封处理，活塞杆应该采用高质合金钢以提高防腐蚀能力，短喷枪执行机构防护等级
至少应为IEC标准IP65。
供方为每个执行器配一个气源三联件（含过滤、减压功能）。
需增加：尿素溶液到喷枪前要求的压力。
