高中地理潜水等水位线图的判读及应用
高中地理潜水等水位线图的判读及应用潜水是指埋藏在第一个隔水层之上的地下水，有一个自由水面。
潜水面的表示方法，可采用绘制潜水等水位线图的形式，先以一定比例尺的地形图作底图，然后按照一定的水位间隔，将某一时间潜水位相同的各点连成等水位线（如下图所示）。
图中地形等高线的数值表示该点的海拔高度（米），潜水等水位线的数值是指潜水面上该点的海拔高度（米）。
潜水等水位线图具有重要的实用价值，它可以用来研究和解决以下问题：1. 确定潜水流向。
潜水在重力作用下，垂直于等水位线，由高水位处流向低水位处。
如图示中A点潜水位数值为86米，B点潜水位数值为85米，则潜水的流向为：由A处垂直于等潜水位线流向B 处。
2. 确定地下水的水力坡度，进而确定地下水流速。
沿水流方向取任意两点的水位差，除以两点间投影在平面上的直线距离，即可得出水力坡度。
水力坡度大，单位距离间水位差大，流速快；反之，流速慢。
如A、B两点间的水力坡度=（86-85）/AB图上距离。
3. 查取地下水的埋藏深度。
某一点地表的海拔高度，减去该点潜水位的海拔高度，即为该处地下水的埋藏深度。
如C点的海拔高度为90米，潜水位的海拔高度为85米，则该处地下水的埋藏深度为（90-85=）5米，即该处地下水埋藏在地表以下5米深处。
4. 确定潜水与地表水的补给关系。
地表水水位高于潜水水位，地表水补给潜水；反之，潜水补给地表水。
5. 研究和布设排水工程的设置等。
建设排水工程的主要目的是将地下多余的潜水尽快排出，在潜水等水位线图上，一般布局在数值较小的一侧。
在排水沟走向的选择上，为增加排水面积，排水沟一般沿与等潜水位线平行的方向伸展。
[典例剖析]下图为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。
图中数值表示潜水位（米）。
读图判断（双选）：A. a图河流和b图河流均自北向南流B. a图河流自北向南流，b 图河流自南向北流C. a图潜水补给河流，b图河流补给潜水D. a图河流补给潜水，b图潜水补给河流解析：（1）潜水位是指潜水面上的海拔高度，由图中数值可以看出，a、b两图中，潜水位数值皆为北高南低。
学科能力提升——潜水位线判读
潜水面H h L 海平面Q 学科能力提升——等潜水位线的判读一、定义：将潜水位海拔高度相等的点连成的线。
二、数值：表示潜水面的海拔高度。
1．潜水位与地势起伏相一致：地势高处潜水位高；地势低处潜水位低（可判断地势高低、河流流向）2.潜水埋藏深度=地面海拔-潜水位高度3．据疏密判断地下水流速：密快疏缓4.判断地下水流向：与等潜水位线垂直，由高处流向地处5. 判断河流水与潜水的相互补给关系：潜水等水位线上的等值线向数值大的方向凸出，说明河流水位低于潜水水位，则潜水补给河流水；相反，河流水位高于潜水水位，河流水补给潜水。
如右图中，a 为潜水补给河流水，b 为河流水补给潜水，c 为右岸潜水补给河流水，左岸河流水补给潜水6.闭合中心：中心潜水位低：地下水开采过度；中心潜水位高：降水多或大水漫灌（如下图）7.潜水井的选址：地下水汇集(潜水位线类似于山谷处)；埋藏深度小处；8.排水沟选址：建设排水工程的主要目的是将地下多余的潜水尽快排出，在潜水等水位线图上，一般布局在数值较小的一侧。
在排水沟走向的选择上，为增加排水面积，排水沟一般沿与等潜水位线平行的方向伸展（因为地下水是垂直等潜水线流动的）。
下图中实线为地形等高线，虚线为潜水面等高线（单位：米），读图回答3～5题。
1、钻孔井甲的潜水埋藏深度约A ．10米B ．5米C ．2.5米D ．0米2、地下水流速A ．①＝②B ．②＝④C ．①＞③D ．③＞④3、排水沟位置选择合理的是A ．①B ．②C ．③D ．④ 504030甲乙A上图为某地潜水等水位线图，读图回答4—6题4.图中潜水的流向主要是:A.自北向南B.自东向西C.自西向东D.自南向北5.在A. C.D. E.四点中可能发育河流的是:A.A点B.E点C.CD.D点6.如果在BCDE四点打井，如果不考虑其它因素，仅考虑地下水水位离地面的距离，最容易打到水是：A.E点B.B点C.C点D.D点图四中实线为地形等高线，虚线为潜水面等高线，等高距均为5米，甲处为一口水井，回答7-10题：7．甲处的水井埋藏深度可能是：A.1.5米B.2.5米C. 7.5米D.8.5米8．从图中可知，潜水和地下水的补给关系是：A.潜水补给B.河流补给潜水C.潜水与地下水互补D.潜水不犯河水9．从图中内容可知，甲地的主要环境问题是：A.地下水开采过度B.地下水污染严重C.有盐碱化倾向D.有荒漠化倾向10．甲地环境问题出现的时间可能为：A.4-5月B.6-7月C. 7-8月D.12-1月上图为某地区1月份等潜水位线图，读图回答11—12题11.图中河流与地下水的补给关系是A.河流水补给地下水B.地下水补给河流水C.河流左岸地下水补给河流水，右岸河流水补给地下水D.河流右岸地下水补给河流水，左岸河流水补给地下水12.在6月份，下列关于等潜水位线变化说法正确的是A.河流两侧的等潜水位线都向南弯曲B.河流东岸的等潜水位线将会向北弯曲C.河流东岸等潜水位线向北弯曲，西岸向南弯曲D.河流两侧的等潜水位线不会发生变化等潜水位线判读参考答案1-5 B C C D C 6-10 C C B A C 11-12 C B。
等潜水位线图的判读和应用
55 60
65
65 60 55
地下水开采过度
降水多或大水漫灌
例6 图1中，实线是地形等高线，虚线是潜水面等高线，等
高距皆为5米，甲处为一口水井。读图回答1～3题。
1．甲处水井的水面离地面的 距离可能为 C A.1.5米 B.2.5米 C.7.5米 D.8.5米 2．从图1中内容可知，甲地 出现的主要环境问题是: A A.地下水开采过度 B.地下水污染严重 C.有盐碱化趋势 D.有荒漠化趋势 3．甲地环境问题出现的时间 可能是 A.4~5月 A B.6~7月 C.7~8月 D.12~1月
潜水补给河水
河水补给潜水 （地上河某大陆西岸一段河流在某季节的等潜水位线分布图， 读图回答3～4题。
3．此时下列叙述正确的是( C ) A．北印度洋海区洋流逆时针流动 B．亚洲高压最为强盛 C．澳大利亚北部海岸盛行东南风 D．该河河口附近海水盐度达一年内最大
下图为某大陆西岸一段河流在某季节的等潜水位线分布图， 读图回答3～4题。
4．沿ab线所作的河床剖面示意图是(
A
)
六、水井和排水沟位置的选择
（1）水井位置应选在地下水埋藏较浅的地点。 （2）水井位置应选在潜水汇集区。 （3）水井位置应选在潜水汇水面积较大的地点。 （4）一般沿等潜水位线布置水井和排水沟。
A B C
1、图内A、B 、C三个水井中,属潜水井的是 C , 属承压水井的是 A、B . 2、三个水井,水量不稳定的是 C ,
水质较好的是 A 、B
.
一、潜水和承压水的比较
2.地下水的来源 (1)主要是大气降水。降雨历时长，强度不大， 地形平缓，植被良好的情况，对地下水补给最有利。 (2)河湖水补给。河湖水位高于潜水面时，河湖 水补给两岸潜水。反之，潜水补给河湖水。黄河下游 只有河水补给地下水。 (3)凝结水：在干旱地区，大气降水很少，主要 是大气中水汽直接凝结渗入地下。 3．地下水的问题与保护 (1)不合理灌溉——土壤盐渍化——科学管理。 (2)过量开采——地下漏斗区，地面下沉；沿海 海水入侵，地下水水质变坏——及时人工回灌。

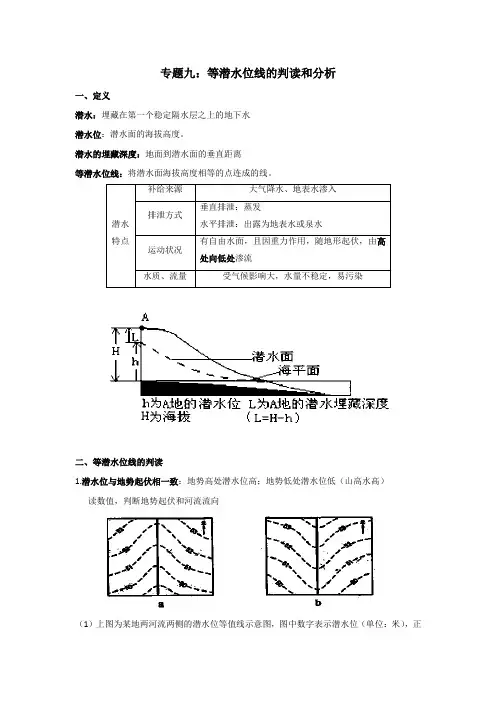

高中地理知识等潜水位线分析和判读
专题九：等潜水位线的判读和分析一、定义潜水：埋藏在第一个稳定隔水层之上的地下水潜水位：潜水面的海拔高度。
潜水的埋藏深度：地面到潜水面的垂直距离等潜水位线：将潜水面海拔高度相等的点连成的线。
潜水特点补给来源大气降水、地表水渗入排泄方式垂直排泄：蒸发水平排泄：出露为地表水或泉水运动状况有自由水面，且因重力作用，随地形起伏，由高处向低处渗流水质、流量受气候影响大，水量不稳定，易污染二、等潜水位线的判读1.潜水位与地势起伏相一致：地势高处潜水位高；地势低处潜水位低（山高水高）读数值，判断地势起伏和河流流向（1）上图为某地两河流两侧的潜水位等值线示意图，图中数字表示潜水位（单位：米），正确反映河流流向的是：（）A、a图河流和b图河流均自北向南流B、a图河流自北向南流，b图河流自南向北流2、潜水的流向。
潜水是沿着潜水面坡度最大的方向流动。
因此，垂直于等潜水水位线从高水位指向低水位，就是潜水的流向。
3、潜水埋藏深度。
等潜水位线与等高线相交之点，二者高程之差即为该点的潜水埋藏深度。
潜水埋藏深度=地面海拔高度—潜水海拔高度读数值，求潜水的埋藏深度下图中实线为地形等高线，虚线为潜水面等高线（单位：米），读图回答。
（2）钻井甲的潜水埋藏深度约为（）A、10米B、5米C、2.5米D、0米4、等潜水位线疏密：等潜水位线稀疏，潜水流速慢；等潜水位线密集，潜水流速快。
读疏密，判断流速、（3）图中地下水流速最大处是（）A.甲B.乙C.丙D.丁5、潜水流向及潜水与河流的补给关系：若潜水流向河流，则潜水补给河流；若潜水流向背向河流，则河流补给潜水。
潜水流向：垂直于等潜水位线,由高处指向低处上图为某地区1月份等潜水位线图，读图回答下题（4）图中河流与地下水的补给关系是: （）A.河流水补给地下水B.地下水补给河流水C.河流左岸地下水补给河流水，右岸河流水补给地下水D.河流右岸地下水补给河流水，左岸河流水补给地下水（6）下图为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。
等潜水位线解读
地下水
承压水
潜水的自由表面称潜水面；潜水面的高出 海平面的垂直高度称为潜水位；潜水面距地 面的距离称为潜水埋藏深度。
等潜水位线判读(潜水面的等高线) 1、判断地势的高低
6、判断潜水与河水的补给关系
方法1：首先，作出河流两岸的潜水流向；然 后，依据潜水的流向进行判断。 若潜水的流向向河流汇合，则潜水补给河水; 若潜水的流向向河流分开，则河水补给潜水
50m 45m 40m
潜水流向 40m 45m 50m 河流（河Leabharlann 补给潜水）河流潜水流向
（潜水补给河流）
方法2：依据等潜水位线的凹凸关系判断 河流流经处，若等潜水位线是高处凸向低处， 则河水补给潜水 河流流经处，若等潜水位线是低处凸向高处， 则潜水补给河水 方法3: 做垂直于河流的辅助线与等潜水线相交, 比较同一水平 线上地下水和河 水水位的高低来 确定补给关系 若潜水位高则潜 水补给河水,反之 则河水补给潜水.
等潜水位线有关问题
特 征 数 值 应 用 判断地势分布和河流流向：地势高处潜水位高 地势低处潜水位低 潜水埋藏深度= 地面海拔—潜水海拔 潜水的流速：等潜水位线密—流速快；疏—流 速慢
疏 密
走向和弯 曲 闭 合
潜水流向：垂直于等潜水位线，从高处指向低 处 中心潜水位低：地下水开采过度 中心潜水位高：降水多或大水漫灌
.拓展. 地下水的合理利用和保护
例3.读下面地下水等水位线图, P地地下水 P地地下水位异常低 ---形成地下水漏斗区
有何异常?
P 25米
30米
解决措施
25米
等温线等降水量线和等潜水位线图的判读与应用ppt课件
• 2.南、北回归线两侧，大陆东岸降水多， 1、钻孔井甲的潜水埋藏深度约
在中纬度（温带）沿海地区降水多， 图中四个区域，南北温差最小的是
大陆西岸降水少。 某地区等降水量线分布图。
②水井位置应选在潜水汇集区。 向北等温线数值升高→南半球
• 3.在中纬度（温带）沿海地区降水多， 迎风坡多雨，背风坡少雨。
疏密 ②水井位置应选在潜水汇集区。
（2）中心潜水位高，降水多或大水漫灌。
影响
数值递变规律 C．陡崖 D．山峰
（六）根据等温线的平直与曲折——判断地表 某地区等降水量线分布图。
该地理事物
延伸方向 若箭头向外围辐散，则等值线弯曲处与两侧相比为高值区。
等值线上数值大小的排列顺序反映了该地理现象的变化规律(递增或递减) 二、等温线图的判读与应用
AA′属于 河谷 ；BB′属于 盆地 。
（谷地）
（洼地）
（201003℃高等考温文综线试东题半）段古接人近在东一西篇走游向记（中写与 道北1纬因0℃顾：素线等但“影平温寒登响行线沙高。）的衰南；走草望该向主…，等，…要俯温并”视受据线说太纬此西明行和度半其诸下（原段山图因太因，，。阳受晴描辐东岚述射北可图爱中）—。 西南走向的太行山（黄土高原东缘）影 响呈东北西南走向。
我国降水分布的影响因素
①海陆位置：我国东南面临海，距海洋近，受海洋影 响大；西北部深入亚欧大陆内部，距海洋远，受海洋 影响小。
②气候类型（大气环流）： 赤道低气压带、副极地低气压带控制，降水多； 副热带高气压带、极地高气压带控制，降水少； 大陆西岸受西风带控制，降水多，若受地形的抬升作
用，降水更多； 大陆东岸受信风带控制，若有地形的抬升作用，则降
专题知识网络框架构建
专题复习：潜水及等潜水位线图的判读ppt 人教课标版
3．甲处水井的水面 离地面的距离可能为 A.1.5米 C.7.5米 B.2.5米 D.8.5米
C
4．从图1中内容可知， 甲地出现的主要环境 问题是:
A
A.地下水开采过度 B.地下水污染严重 C.有盐碱化趋势 D.有荒漠化趋势
5．甲地环境问题出现的时间可能是
A.4~5月 C.7~8月
B.6~7月 D.12~1月
考点六：人类活动对潜水的影响
潜水更新快，交替周期短，利用后短期内即 可恢复更新，属于可再生资源。人们只要合理开 采就可保证永续利用。但如果人类不合理地开采， 则会引发一些环境问题，如过度开采地下潜水、 开采速度超过潜水的自然补给和恢复速度，就会 引起潜水位下降，形成地下水漏斗区。地下水漏 斗区即是指地下水位明显低于周围地区，潜水面 呈现漏斗状曲面的地区，如图。更为严重的是， 超采地下水还会造成地面沉降、建筑物倾斜或倒 塌，如果在沿海地区，还会引发海水倒灌、地下 水变咸等。
13.如果在BCDE四点打井，如果不考虑其它因素，仅考 虑地下水水位离地面的距离，最容易打到水是： A.E点 B.B点 C.C点 D.D点
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
考点五：水井和排水沟位置的选择
①水井位置应选在地下水埋藏较浅的地点 ②水井位置应选在潜水汇集区。 ③水井位置应选在潜水汇水面积较大的地点。 ④一般沿等水位线布置水井和排水沟。
在解决此问题时，首先要判断潜水的埋藏深度， 其次标出潜水的流向，以确定潜水的汇集区和各 地点汇水面积的大小，最终确定取水点（即水井） 的最佳位置。
