1.0.2（0.25）Qo调整：这条是针对框架-剪力墙结构，主要要注意以下几点：对于框架柱数量从下到上基本不变的规则建筑，Qo（V o-规范表示）取得是“地震作用标准值的结构底部总剪力”。
对于框架柱数量从下至上分段有规律的变化的结构，Qo（V o-规范表示）取得是“每段最下一层的地震作用标准值的总剪力”对复杂结构框架的调整应专门研究框架剪力的调整方法。
框架剪力的调整必须满足规范规定的楼层“最小地震剪力系数（剪重比）”的前提下进行。
在设计过程中根据“计算结果”来确定调整层数。
2.梁扭转折减系数：可填0～1之间的数，；一般工程取0.4注意：（1）没有楼板时，不折减：取1（2）有弧梁时，弧梁不折减：取13.梁刚度放大系数：可按规范值填，一般在1～2之间；注意：（1）梁刚度放大是主要考虑现浇楼板对梁的作用，楼板和梁共同按照T 型截面梁工作，而计算时梁截面取矩形，因此可以考虑梁刚度放大，一般中梁放大1~2，边梁放大1~1.5。
当结构没有楼板时，该数值为1。
（2）预制板结构，板柱体系的等代梁结构该系数不能放大，该系数对连梁不起作用4.顶塔楼内力放大系数：可填大于等于1之数5.梁端负弯矩调幅系数：可填0.7～1之间的数，一般工程取0.85。
6.梁弯矩放大系数：如作梁活荷载不利布置，该系数应填1，否则可填大于等于1之数；注意：该系数主要用于没有考虑活荷载不利分布的结构，因活荷载的影响较大，为了弥补梁弯距偏小而设的放大系数，一般工程取1.2。
钢梁不调整；7.连梁刚度折减系数：可填0.55～1之间的数，一般工程取0.7；注意：连梁主要指梁段与剪力墙相连的梁。
8.温度应力折减系数：一般工程取0.75或更低，。
《混凝土结构设计规范》的5.3.6条只是提出了原则性的要求。
9.转换层所在层号：按照实际工程填写。
10.后面的选项隐含值由规范要求来算出，如确有经验也可自行调。
问：PMCAD中若修改标准层平面布置（如增、删杆件）会影响已输入的荷载吗？答：不会，在A菜单修改完存盘退出后，应执行一遍1，2菜单内容，并且进行“输入次梁楼板”菜单应选第二项进入。
PKPM软件结构设计经验汇总

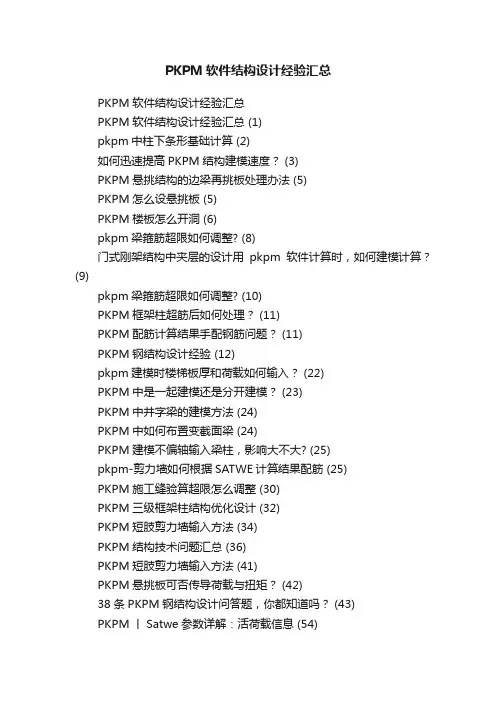

PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总 (1)pkpm中柱下条形基础计算 (2)如何迅速提高PKPM结构建模速度？ (3)PKPM悬挑结构的边梁再挑板处理办法 (5)PKPM怎么设悬挑板 (5)PKPM楼板怎么开洞 (6)pkpm梁箍筋超限如何调整? (8)门式刚架结构中夹层的设计用pkpm软件计算时，如何建模计算？(9)pkpm梁箍筋超限如何调整? (10)PKPM框架柱超筋后如何处理？ (11)PKPM配筋计算结果手配钢筋问题？ (11)PKPM钢结构设计经验 (12)pkpm建模时楼梯板厚和荷载如何输入？ (22)PKPM中是一起建模还是分开建模？ (23)PKPM中井字梁的建模方法 (24)PKPM中如何布置变截面梁 (24)PKPM建模不偏轴输入梁柱，影响大不大? (25)pkpm-剪力墙如何根据SATWE计算结果配筋 (25)PKPM施工缝验算超限怎么调整 (30)PKPM三级框架柱结构优化设计 (32)PKPM短肢剪力墙输入方法 (34)PKPM结构技术问题汇总 (36)PKPM短肢剪力墙输入方法 (41)PKPM悬挑板可否传导荷载与扭矩？ (42)38条PKPM钢结构设计问答题，你都知道吗？ (43)PKPM丨Satwe参数详解：活荷载信息 (54)PKPM丨Satwe参数详解：风荷载信息 (57)PKPM丨Satwe参数详解：地震信息 (60)pkpm中柱下条形基础计算pkpm没有专门的柱下条基计算,但是框架结构，柱下如果采用条形基础，却可以用地基梁来计算，即它可以承担地基反力，计算是采用弹性地基梁计算。
步骤如下：1、读入地质资料输入2、参数输入包括基本参数（主要是地基承载力特征值）和地梁筏板参数（主要是基床反力系数、地梁相关材料参数、钢筋调整参数、梁肋朝向）3、网格输入（轴线延伸命令修改形成悬挑地基梁轴线）4、修改荷载参数、读取荷载5、定义地基梁（必须定义梁肋高和梁肋宽，地梁翼缘宽度可随意给出但应大于梁肋宽因为退出交互步骤时程序会给出调整翼缘宽度的机会）并布置地基梁6、退出交互步骤：注意第一修改地梁翼缘宽度第二检查是否生成弹性地基梁计算用数据文件（即出现相关荷载值、相应坐标、地基反力、修正后地基承载力等信息）7、弹性地基梁/基础沉降计算：7-01：检查地质资料是否正确7-02：设置计算参数（注意：应采用完全柔性假定、地下水高度需要修改）7-03：进入附加反力图示，选择沉降计算菜单进行沉降计算，之后可查看相关需要数据8、弹性地基梁/结构计算8-01：选择是否进行交叉底面积重复利用计算、修改地基梁参数（注意：地梁计算时采用的内力）、选择计算采用的模型（可采用satwe、tat生成的上部基础刚度）进行计算8-02：查看相关荷载工况下的内力图9、弹性地基梁/参看结果（正常操作）10、弹性地基梁施工图（正常操作）--------------------------------------------------------------------如何迅速提高PKPM结构建模速度？部分工程设计者不论在操作CAD还是PKPM时都习惯于单纯的点菜单操作，这无异于“自废单手”。
PKPM复杂结构建模技巧及常见问题
PKPM复杂结构建模技巧及常见问题2008-05-18 16:34:51 来源: 作者: 【大中小】评论：0 条1 计算模型应满足条件1.1 基本反映原结构的受力特征和传力关系;1.2 基本符合原结构的边界条件;1.3 基本符合分析程序采用的计算假定条件。
2 框支墙输入模型框支墙偏心处理方法：（见图）梁轴2.1在框支层按框支墙位置加建辅助轴线；2.2在墙支两端点垂直框支梁轴线设相对刚度较大的辅助短梁，力求正确反映墙与梁间的偏心传力关系。
3 大截面柱梁输入模型3.1注意梁一定要直接或间接与柱定位节点相连;下图梁只穿过柱截面,荷载没传至柱.大截面异形柱输入:分解为矩形柱+剪力墙输入4 楼板计算模型4.1 各种楼板模型及其适用情况楼板模型刚度设定适用情况弹性板6 面内面外均按实际刚度. 板-柱,板-柱墙结构楼板弹性板3 面内无限刚,面外按实际刚度. 厚板转换层楼板弹性膜面内按实际刚度,面外刚度为0. 一般梁板楼面楼板刚性板面内无限刚,面外刚度为0 位移及刚度控制计算4.2下述情况宜用弹性膜楼板模型(结果供强度设计用)4.2.1 楼板开大洞或回形、凹形、弧形、长条形平面和楼板平面不规则—刚性楼板假定不成立4.2.2 转换层、裙房屋面层、嵌固层楼板—竖向刚度突变层；4.2.3 两结构单元间只有簿弱的水平构件联结时—水平刚度突变部位；4.2.4 需作楼板局部变形验算楼板.4.2.5复杂结构有关层面:连体结构的连结体及连结体两端上下各两层;错层结构咬合部位两侧的楼板。
5 地下室的输入模型5.1 地下室边墙宜按开低洞联肢墙或墙柱加深梁输入,不宜按连续剪力墙输入;否则易造成内力分配失真.5.2 嵌固层设定[9]5.2.1 地下室顶板作为嵌固端条件1) 地下室顶板与室外地坪高差不超过3级台阶;2) 地下室顶板为梁板结构(不是无梁楼盖),且满足《抗规》第6.1.14条关于地下室梁柱受弯承载力要求;3) 地下室侧壁有良好侧限,且地下室侧壁离塔楼边不超过3倍地下负一层层高.5.2.2 无地下室时嵌固端设定1) 当基础面纵横方向设置刚度较大基础梁时,以基础面为嵌固端;2) 当基础面离地面有一定距离时,若地面处设置刚性地面时,嵌固端设在刚性地面.5.2.3有地下室时嵌固端设定1) 单层地下室,宜取基础面作嵌固端,可避开规范对”地下负一层的抗震等级与部结构一致”及”嵌固层楼板厚度不小于160”的要求,可能反而经济合理;2) 当地下一层为抗爆级别较高的防空地下室时,顶板较厚,可取顶板为嵌固层;3) 塔楼与地下室顶板投影面积比<<1时,地下室侧限离塔楼远, 地下室顶板不能有效嵌固,回填土对地下室约束刚度比宜≤2.5.3 基础埋深不在同一标高时处理方法5.3.1 利用程序处理基础不等高功能；5.3.2 将基础高的柱的截面加大延至低基础面,模拟成等高基础面。
2011年4月PKPM结构技术问题汇总
2011年4月PKPM结构技术问题汇总2011年4月第一周结构技术问题汇总-------------------------------发布时间：2011-04-14 来源：PKPM1、SATWE数据检查提示内存错误。
答：柱子截面范围内存在相邻节点，程序偏心处理后造成板边0长问题。
将该节点偏离柱子定位节点一定距离后（50mm），能正常数检2、SATWE人防荷载计算中是否考虑负弯矩调幅?答：人防组合下配筋计算也考虑调幅。
3、SATWE计算没响应。
答：采用了全楼弹性板，模拟3。
新版弹性板按墙的剖分尺寸进行细分，若全楼设置弹性板，造成计算量太大。
建议在必要的位置设置弹性板。
4、SATWE数据检查有错误，不能正常运行答：有一根梁的节点两侧都点了铰接，形成瞬变体系。
5、SATWE能否查看结构的底部总剪力设计值（各工况组合下的）？答：SATWE只提供风荷载和地震荷载下结构的底部总剪力，若想看组合值，需自己手动组合。
6、PMSAP计算转换层后，该层部分框支柱及墙的位置与PMCAD中比较发生了明显的移动，如何处理？答：可以在“显示开关”菜单把“显示合并柱配筋”的勾去掉，显示就正常，计算结果是正确的。
主要是转换层平面布置复杂，经常出现柱子和剪力墙相交的情况。
7、SATWE参数“强制勾选刚性楼板假定保留面外刚度”，未定义弹性板时是否起作用？答：该参数只在定义弹性板时起作用。
即用户初始建模，程序默认的为刚性板，如未定义弹性板，即使勾选强制刚性楼板假定，楼板也没有面外刚度。
8、中梁刚度放大系数对钢梁是否起作用？答：程序处理与混凝土梁一样，如布置了楼板，一般为组合楼板，则也会对该钢梁进行相应的刚度放大。
9、基础CAD中，弹性地基梁基础计算配筋时是否按真实T形截面考虑？答：抗弯、抗剪计算都按照T型计算。
10、某工程地下室做无梁筏板，用桩筏板有限元菜单计算，但好像有没有选择水浮力的计算结果都差不多。
答：当筏板计算模式选择“弹性地基梁板算法”，各单元基床系数为同一数值时，此时水浮力只对结构产生向上的平动，对筏板配筋无影响，对土反力有影响。
PKPM在结构设计中的经验总结
PKPM在结构设计中的经验总结PKPM（Peking University Prestressed Concrete Structure Analysis and Design Program）是由北京大学首都和周边地区的统一材料力学研究所开发的计算机程序，用于预应力混凝土结构的分析和设计。
在结构设计中，PKPM是一种常用的工具，其在经验累积和实践中积累了丰富的经验。
以下是PKPM在结构设计中的一些经验总结：1.结构模型的建立：在进行结构分析之前，需要将结构建模，并进行节点和单元的划分。
在建立结构模型时，应该考虑结构的几何特征、荷载情况和支座约束等因素。
准确的结构模型是进行结构分析和设计的基础。
2.荷载分析：在进行结构设计之前，需要对结构施加荷载进行分析。
荷载分析是确定结构所受荷载的类型、大小和作用位置的过程。
在进行荷载分析时，应该考虑静荷载和动荷载，并根据设计要求和规范进行合理的假设。
3.材料性能的选择：在进行结构设计时，需要选择适当的材料，包括混凝土、钢筋和预应力钢筋等。
选择合适的材料能够有效地提高结构的承载性能和使用寿命。
4.结构的稳定性分析：在进行结构设计时，需要考虑结构的稳定性。
对于大跨度的结构，尤其需要进行稳定性分析，以确保结构在受到荷载作用时不会发生整体失稳或局部失稳。
5.预应力计算：在进行预应力混凝土结构设计时，需要进行预应力计算。
预应力计算是确定预应力的大小、方向和作用位置的过程。
通过合理地设置预应力，可以提高结构的受力性能和抗震性能。
6.设计参数的选择：在进行结构设计时，需要选择适当的设计参数，包括截面尺寸、受力钢筋的布置和预应力的设计值等。
合理地选择设计参数可以确保结构的强度和稳定性。
7.节点和连接的设计：在进行结构设计时，需要对节点和连接进行合理设计。
节点和连接的设计是确保结构各部分之间协调和传力良好的关键。
合理的节点和连接设计可以提高结构的整体性能和可靠性。
8.结构监测和强度验收：在结构建成后，需要进行结构监测和强度验收。
PKPM结构系列软件常见问题及解析
PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载，而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η？答：对于摇摆柱，其两端铰接，柱本身不为结构整体提供抗侧刚度，同时它要承担竖向荷载，其他柱子必须为摇摆柱提供侧向支承，因此需要考虑对于其他刚架柱的计算长度放大系数η。
对于只承担风荷载，不承受竖向荷载的一类抗风柱，对于刚架柱的稳定没有明显的不利作用，计算长度系数的放大系数不需要考虑。
二、 2同一个门式刚架模型，将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同？答：如下图查看两柱下基础计算结果文件：发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值，而最小反力Pmin则接近于0，且两次计算基础零应力区控制比例均为0，所以判断两个柱下基础底面尺寸由零应力区控制，此时要满足最小反力大于0，独基尺寸就与修正后的地基承载力特征值没有直接关系了。
三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的？是否考虑了横向加劲肋等重量？答：程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量，且不会乘以调整系数，所以其他配件，像构件中的加劲肋并未统计在其中。
四、门刚规范规定：支撑拉杆长细比400，压杆长细比180，为何门式刚架三维和二维设计的结果值在小于以上限值时，显示超限？答：门式刚架设计中，对于拉杆需要在验算规范选择门式刚架规范验算，勾选程序自动确定容许长细比，同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计，此时程序按照拉杆长细比限值控制。
对于压杆，其容许长细比不一定是180，门规3.4.3规定地震作用组合控制构件设计时，柱长细比按150控制，可根据实际情况控制长细比。
五、门式刚架梁考虑隅撑对钢梁弹性约束时，程序是否判断门刚规范对于隅撑的要求（如隅撑上支撑点位置低于檩条中心）？当不满足相关要求时应该如何处理？答：如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息，程序不自动判断隅撑是否满足要求，直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr，进而确定稳定系数。
25个PKPM结构技术问答
25个PKPM结构技术问答1、在pmcad模型显示中，楼板开洞处显示为一片白色，无法消退。
不知道是什么缘由，如何能解决这个问题。
从模型上看，荷载、尺寸等都没有问题，就是洞口显示的问题。
答：在PMCAD中点击上部标题栏"状态设置'"点网设置'"显示设置' 将"显示填充'的勾去掉。
2、筏板及桩筏这样的整体基础时，JCCAD程序未考虑柱、墙的基底剪力。
3、基础CAD新增功能平面荷载替换SATWE空间荷载？答：主要用于框剪结构设计基础，类似于模拟施工2的作用，使用后剪力墙轴力可能变小，柱子轴力变大，但基底总轴力不变化。
4、混凝土结构鉴定加固-结构类型选择" A类'与"全国'梁配筋不一样，A类大。
由于A类考虑了承载力抗震调整系数的折减系数0.85，正常的A类配筋应当小一些，为什么比全国大？答：假如是非地震组合掌握，A类按89规范荷载组合公式，其组合系数与01全国规范不同，且设计内力可能要大于01规范，此时由于是非地震，又不考虑其承载力抗震调整系数的折减系数，所以可能消失A类计算梁配筋大于全国的状况。
5、多塔结构，切开按单塔计算时，是否仍旧能够设置遮挡面，考虑风力的折减，让受力接近实际状况？答：能够考虑。
6、TCAD程序绘直线，按F4角度捕拿后只能绘制水平直线，为什么？答：按F9，将弹出的"角度捕拿'菜单中的角度改为常用角度即可。
消失该情况可能是使用新TCAD程序打开了较老的T图，当时角度捕拿未做入程序。
7、SATWE参数定义，自定义荷载组合系数中风荷载没有0.2，只有0.6，是否需要在自定义组合系数中添加0.2的组合，再进行计算？答：不需要。
假如勾选了"按高规或高钢规设计'，则SATWE计算后自动考虑地震组合时，风为0.2的组合值系数，可从WPJ1.OUT中查看荷载组合系数表，0.28的系数就是风与地震同时参与组合时的风工况系数，为0.21.4=0.28。
PKPM常见问题处理
数据备份与恢复问题
数据备份
定期备份数据是防止数据丢失的有效方法。 需要定期备份数据，并确保备份数据存储在 安全可靠的位置。
数据恢复
当数据丢失或损坏时，需要使用备份数据进 行恢复。需要确保备份数据的完整性和可用
性，以便在需要时能够快速恢复数据。
