建筑物裂缝观测方法(终审稿)

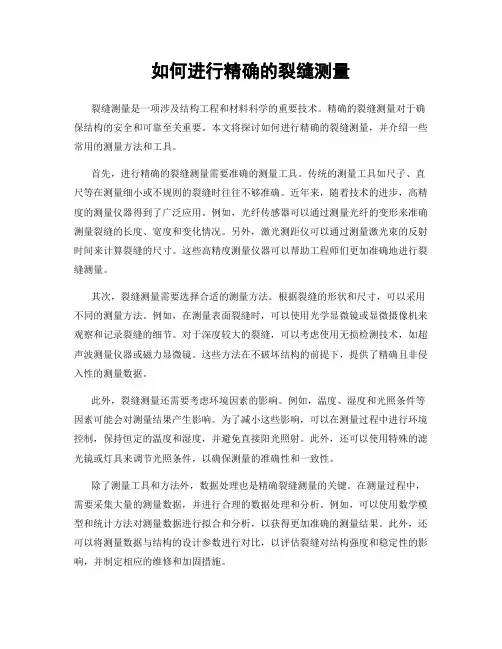

如何进行精确的裂缝测量
如何进行精确的裂缝测量裂缝测量是一项涉及结构工程和材料科学的重要技术。
精确的裂缝测量对于确保结构的安全和可靠至关重要。
本文将探讨如何进行精确的裂缝测量，并介绍一些常用的测量方法和工具。
首先，进行精确的裂缝测量需要准确的测量工具。
传统的测量工具如尺子、直尺等在测量细小或不规则的裂缝时往往不够准确。
近年来，随着技术的进步，高精度的测量仪器得到了广泛应用。
例如，光纤传感器可以通过测量光纤的变形来准确测量裂缝的长度、宽度和变化情况。
另外，激光测距仪可以通过测量激光束的反射时间来计算裂缝的尺寸。
这些高精度测量仪器可以帮助工程师们更加准确地进行裂缝测量。
其次，裂缝测量需要选择合适的测量方法。
根据裂缝的形状和尺寸，可以采用不同的测量方法。
例如，在测量表面裂缝时，可以使用光学显微镜或显微摄像机来观察和记录裂缝的细节。
对于深度较大的裂缝，可以考虑使用无损检测技术，如超声波测量仪器或磁力显微镜。
这些方法在不破坏结构的前提下，提供了精确且非侵入性的测量数据。
此外，裂缝测量还需要考虑环境因素的影响。
例如，温度、湿度和光照条件等因素可能会对测量结果产生影响。
为了减小这些影响，可以在测量过程中进行环境控制，保持恒定的温度和湿度，并避免直接阳光照射。
此外，还可以使用特殊的滤光镜或灯具来调节光照条件，以确保测量的准确性和一致性。
除了测量工具和方法外，数据处理也是精确裂缝测量的关键。
在测量过程中，需要采集大量的测量数据，并进行合理的数据处理和分析。
例如，可以使用数学模型和统计方法对测量数据进行拟合和分析，以获得更加准确的测量结果。
此外，还可以将测量数据与结构的设计参数进行对比，以评估裂缝对结构强度和稳定性的影响，并制定相应的维修和加固措施。
最后，裂缝测量需要注意安全问题。
在进行测量时，需要确保自身安全和测量仪器的正确使用。
同时，需要遵守相关安全规范和操作规程，确保测量过程不会对结构造成进一步损害或危险。
综上所述，精确裂缝测量是一项非常重要的技术，涉及到测量工具的选择和使用、测量方法的确定、环境因素的控制、数据处理的精确性以及安全问题的考虑等方面。
工程裂缝观测方案
工程裂缝观测方案一、引言工程裂缝是指在建筑物、道路、桥梁等工程结构中出现的裂缝，可能给工程结构安全稳定性带来影响。
因此，对工程裂缝进行观测和监测是非常重要的，可以及早发现裂缝情况，为工程结构的健康运行提供数据支持，做好维护和修复工作。
本观测方案旨在制定一套科学、合理、可行的工程裂缝观测方案，为工程裂缝的监测提供指导。
二、裂缝观测目的1. 及时了解工程裂缝的发展情况，为工程结构的安全稳定提供数据支持。
2. 发现裂缝并及时采取维护和修复措施，避免裂缝扩大引发更大的安全隐患。
3. 通过对裂缝的观测，为工程结构设计提供数据支持，为类似工程结构的设计和施工提供经验参考。
三、裂缝观测方法与工具（一）裂缝观测方法1. 长期定点观测法：对裂缝进行长期、定点的观测，记录裂缝的变化情况。
2. 图像记录法：通过摄像机、无人机等设备对裂缝进行拍照、录像等，记录裂缝的变化情况。
3. 精密测量法：通过使用测距仪、测量仪等精密仪器对裂缝进行测量，获取裂缝的尺寸、变化情况。
（二）裂缝观测工具1. 工程裂缝观测记录表：记录裂缝的位置、长度、宽度、变化情况等。
2. 摄像机、无人机等拍摄设备：用于记录裂缝的图像资料。
3. 测距仪、测量仪等精密仪器：用于对裂缝进行精密测量。
四、裂缝观测内容与频次（一）观测内容1. 裂缝位置：记录裂缝的具体位置，包括建筑物、道路、桥梁等工程结构的位置信息。
2. 裂缝尺寸：测量裂缝的长度、宽度、深度、倾斜角度等尺寸参数。
3. 裂缝变化情况：记录裂缝的变化情况，包括裂缝的扩张、收缩、倾斜等情况。
（二）观测频次1. 长期定点观测法：每月进行一次定点观测，记录裂缝的变化情况。
2. 图像记录法：每季度对裂缝进行一次拍照、录像等，记录裂缝的变化情况。
3. 精密测量法：每半年进行一次精密测量，获取裂缝的尺寸、变化情况。
五、裂缝观测数据处理与分析1. 观测数据处理：对观测所得数据进行整理、分类、存档、备份等工作，确保数据的准确性和完整性。

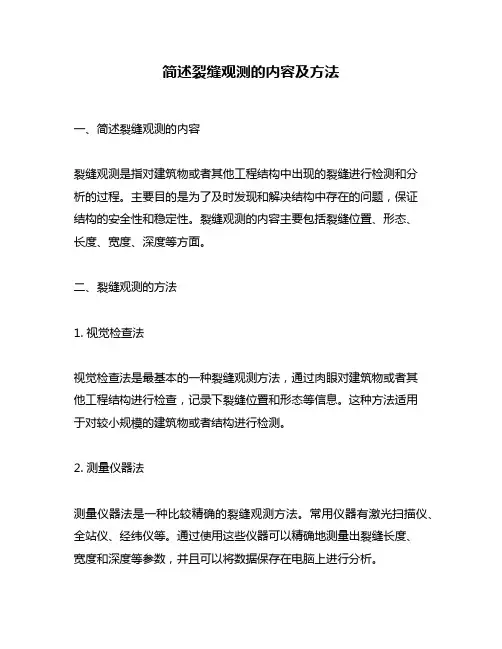

简述裂缝观测的内容及方法
简述裂缝观测的内容及方法一、简述裂缝观测的内容裂缝观测是指对建筑物或者其他工程结构中出现的裂缝进行检测和分析的过程。
主要目的是为了及时发现和解决结构中存在的问题，保证结构的安全性和稳定性。
裂缝观测的内容主要包括裂缝位置、形态、长度、宽度、深度等方面。
二、裂缝观测的方法1. 视觉检查法视觉检查法是最基本的一种裂缝观测方法，通过肉眼对建筑物或者其他工程结构进行检查，记录下裂缝位置和形态等信息。
这种方法适用于对较小规模的建筑物或者结构进行检测。
2. 测量仪器法测量仪器法是一种比较精确的裂缝观测方法。
常用仪器有激光扫描仪、全站仪、经纬仪等。
通过使用这些仪器可以精确地测量出裂缝长度、宽度和深度等参数，并且可以将数据保存在电脑上进行分析。
3. 录像监控法录像监控法是一种实时监控裂缝变化情况的方法。
通过安装摄像头对裂缝进行拍摄，并且将数据传输到中央处理器上进行分析。
这种方法可以实时监测裂缝的变化情况，及时发现问题并采取措施。
4. 声波检测法声波检测法是一种利用声波对裂缝进行检测的方法。
通过将声波传输到建筑物或者结构中，利用接收器接收回来的信号进行分析，从而判断出裂缝的位置和形态等信息。
这种方法可以对深度较大的裂缝进行检测。
5. 红外线扫描法红外线扫描法是一种通过红外线对建筑物或者结构进行检测的方法。
通过使用红外线扫描仪可以精确地测量出建筑物或者结构表面温度分布情况，从而判断出是否存在异常情况，进而发现裂缝等问题。
三、裂缝观测的注意事项1. 在进行裂缝观测之前需要对仪器设备进行校准和调试，确保其精度和稳定性。
2. 在使用仪器设备时需要按照说明书进行操作，并且注意安全事项。
3. 在记录数据时需要准确地记录裂缝的位置、形态、长度、宽度和深度等参数，并且需要保证数据的可靠性。
4. 在进行裂缝观测时需要注意环境因素的影响，如温度、湿度等因素可能会对观测结果产生影响。
5. 在发现异常情况时需要及时采取措施，避免出现安全事故。

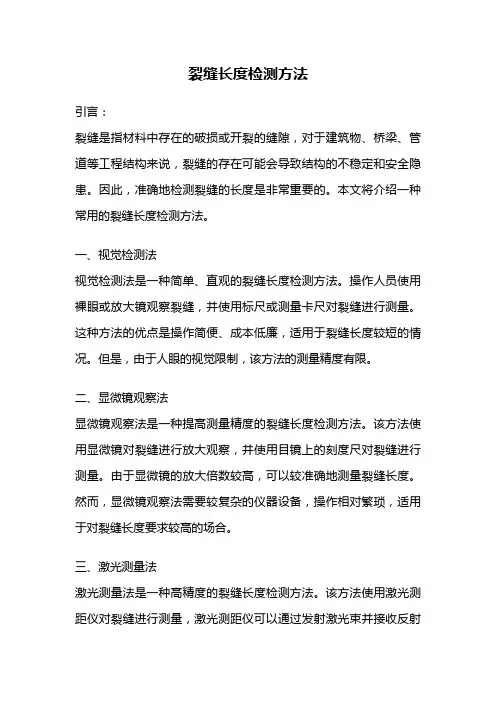

裂缝长度检测方法
裂缝长度检测方法引言：裂缝是指材料中存在的破损或开裂的缝隙，对于建筑物、桥梁、管道等工程结构来说，裂缝的存在可能会导致结构的不稳定和安全隐患。
因此，准确地检测裂缝的长度是非常重要的。
本文将介绍一种常用的裂缝长度检测方法。
一、视觉检测法视觉检测法是一种简单、直观的裂缝长度检测方法。
操作人员使用裸眼或放大镜观察裂缝，并使用标尺或测量卡尺对裂缝进行测量。
这种方法的优点是操作简便、成本低廉，适用于裂缝长度较短的情况。
但是，由于人眼的视觉限制，该方法的测量精度有限。
二、显微镜观察法显微镜观察法是一种提高测量精度的裂缝长度检测方法。
该方法使用显微镜对裂缝进行放大观察，并使用目镜上的刻度尺对裂缝进行测量。
由于显微镜的放大倍数较高，可以较准确地测量裂缝长度。
然而，显微镜观察法需要较复杂的仪器设备，操作相对繁琐，适用于对裂缝长度要求较高的场合。
三、激光测量法激光测量法是一种高精度的裂缝长度检测方法。
该方法使用激光测距仪对裂缝进行测量，激光测距仪可以通过发射激光束并接收反射的激光束来测量裂缝的长度。
激光测量法具有测量精度高、速度快、操作简便等优点，适用于各种裂缝长度的测量。
四、影像处理法影像处理法是一种基于数字图像处理技术的裂缝长度检测方法。
该方法使用摄像机对裂缝进行拍摄，并使用计算机对图像进行处理和分析，通过图像中的像素点数量来测量裂缝的长度。
影像处理法具有测量精度高、自动化程度高的优点，但需要相对较高的计算机性能和图像处理算法。
五、声波检测法声波检测法是一种非接触式的裂缝长度检测方法。
该方法通过向裂缝表面发送声波脉冲，并通过接收反射的声波信号来测量裂缝的长度。
声波检测法可以实现对裂缝的远程测量，适用于对裂缝进行定期监测的场合。
六、总结裂缝长度的准确测量对于工程结构的安全和稳定性至关重要。
本文介绍了几种常用的裂缝长度检测方法，包括视觉检测法、显微镜观察法、激光测量法、影像处理法和声波检测法。
不同的方法具有不同的优缺点，应根据实际情况选择合适的方法进行裂缝长度的测量。

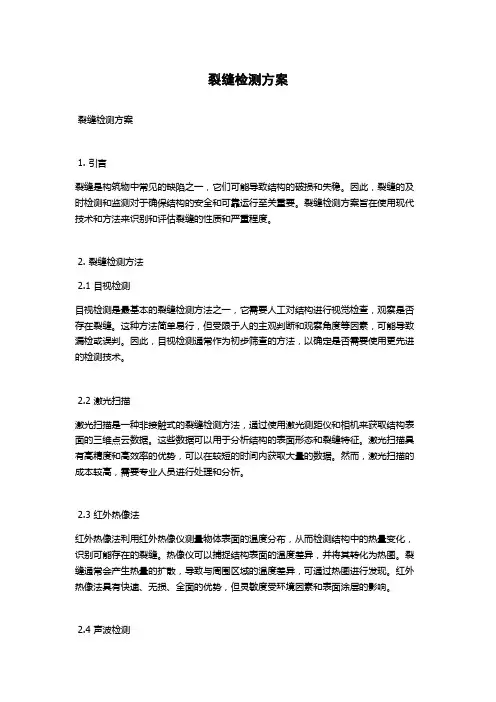

裂缝检测方案
裂缝检测方案裂缝检测方案1. 引言裂缝是构筑物中常见的缺陷之一，它们可能导致结构的破损和失稳。
因此，裂缝的及时检测和监测对于确保结构的安全和可靠运行至关重要。
裂缝检测方案旨在使用现代技术和方法来识别和评估裂缝的性质和严重程度。
2. 裂缝检测方法2.1 目视检测目视检测是最基本的裂缝检测方法之一，它需要人工对结构进行视觉检查，观察是否存在裂缝。
这种方法简单易行，但受限于人的主观判断和观察角度等因素，可能导致漏检或误判。
因此，目视检测通常作为初步筛查的方法，以确定是否需要使用更先进的检测技术。
2.2 激光扫描激光扫描是一种非接触式的裂缝检测方法，通过使用激光测距仪和相机来获取结构表面的三维点云数据。
这些数据可以用于分析结构的表面形态和裂缝特征。
激光扫描具有高精度和高效率的优势，可以在较短的时间内获取大量的数据。
然而，激光扫描的成本较高，需要专业人员进行处理和分析。
2.3 红外热像法红外热像法利用红外热像仪测量物体表面的温度分布，从而检测结构中的热量变化，识别可能存在的裂缝。
热像仪可以捕捉结构表面的温度差异，并将其转化为热图。
裂缝通常会产生热量的扩散，导致与周围区域的温度差异，可通过热图进行发现。
红外热像法具有快速、无损、全面的优势，但灵敏度受环境因素和表面涂层的影响。
2.4 声波检测声波检测利用超声波设备发送和接收声波信号，来测量声波在结构中传播的速度和幅度差异。
裂缝会对声波的传播产生反射和散射，形成声波信号的变化。
通过分析声波信号，可以识别和定位裂缝的位置和严重程度。
声波检测具有高灵敏度和较小的破坏性，但受限于对结构几何形状和材料特性的了解。
2.5 遥感技术遥感技术可以使用卫星或无人机获取高分辨率的影像数据，用于裂缝的监测和测量。
通过提取影像中的特征，并进行图像处理和分析，可以识别和测量裂缝的位置和尺寸。
遥感技术具有广覆盖范围和高分辨率的优势，但需要较复杂的图像处理算法和专业软件的支持。
3. 裂缝检测方案的选择和优化在选择裂缝检测方案时，需要综合考虑以下因素：- 结构特征和材料特性- 检测精度和要求- 时间和成本- 环境条件和访问限制等选择合适的裂缝检测方案后，还可以通过以下优化措施来提高检测效果：- 优化设备参数和设置- 结合多种检测方法进行比对分析- 进一步改进数据处理和分析算法- 定期维护和校准检测设备等4. 结论裂缝检测方案是确保结构安全和可靠运行的重要手段。

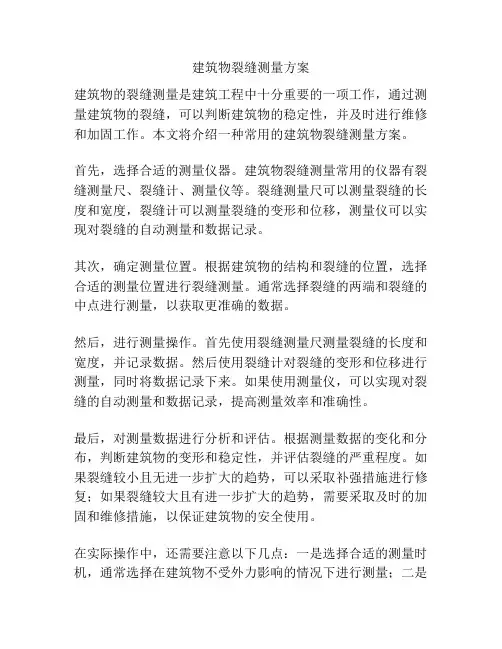

建筑物裂缝测量方案
建筑物裂缝测量方案建筑物的裂缝测量是建筑工程中十分重要的一项工作，通过测量建筑物的裂缝，可以判断建筑物的稳定性，并及时进行维修和加固工作。
本文将介绍一种常用的建筑物裂缝测量方案。
首先，选择合适的测量仪器。
建筑物裂缝测量常用的仪器有裂缝测量尺、裂缝计、测量仪等。
裂缝测量尺可以测量裂缝的长度和宽度，裂缝计可以测量裂缝的变形和位移，测量仪可以实现对裂缝的自动测量和数据记录。
其次，确定测量位置。
根据建筑物的结构和裂缝的位置，选择合适的测量位置进行裂缝测量。
通常选择裂缝的两端和裂缝的中点进行测量，以获取更准确的数据。
然后，进行测量操作。
首先使用裂缝测量尺测量裂缝的长度和宽度，并记录数据。
然后使用裂缝计对裂缝的变形和位移进行测量，同时将数据记录下来。
如果使用测量仪，可以实现对裂缝的自动测量和数据记录，提高测量效率和准确性。
最后，对测量数据进行分析和评估。
根据测量数据的变化和分布，判断建筑物的变形和稳定性，并评估裂缝的严重程度。
如果裂缝较小且无进一步扩大的趋势，可以采取补强措施进行修复；如果裂缝较大且有进一步扩大的趋势，需要采取及时的加固和维修措施，以保证建筑物的安全使用。
在实际操作中，还需要注意以下几点：一是选择合适的测量时机，通常选择在建筑物不受外力影响的情况下进行测量；二是确保测量仪器的准确性和稳定性，如果测量仪器出现故障或不准确，将会影响测量结果的可靠性；三是保护好测量数据和测量仪器，及时备份和归档数据，并定期进行仪器的检修和校准。
综上所述，建筑物裂缝测量是建筑工程中不可或缺的一项工作，通过合理的测量方案和准确的测量数据，可以及时评估建筑物的稳定性，并采取相应的维修和加固措施，确保建筑物安全使用。
裂缝长度检测方法
裂缝长度检测方法引言：裂缝是材料或结构中常见的缺陷之一，对于建筑物、桥梁、水坝等工程结构的安全性和稳定性都有着重要影响。
因此，准确地检测和评估裂缝的长度是保障工程结构安全的关键步骤。
本文将介绍几种常见的裂缝长度检测方法。
一、目测法目测法是最简便的裂缝长度检测方法之一。
通过裸眼观察裂缝的长度并估算其大小。
这种方法适用于裂缝较为明显且长度较短的情况，但目测法存在主观性较强的问题，可能会导致长度估计的不准确。
二、刻度尺法刻度尺法是一种常用的裂缝长度检测方法。
可以使用刻度尺或测量尺直接测量裂缝的长度。
该方法相对简单易行，无需复杂的设备，适用于室内和室外的裂缝检测。
但是，刻度尺法要求操作人员准确读取刻度，因此人为误差较大。
三、测量仪器法测量仪器法是一种精确度较高的裂缝长度检测方法。
常用的测量仪器包括光学显微镜、投影仪和激光扫描仪等。
这些仪器可以直接测量裂缝的长度，并且能够提供更为准确的数据。
但是，测量仪器法通常需要较高的技术要求和昂贵的设备投资，适用范围有限。
四、摄影测量法摄影测量法是一种间接测量裂缝长度的方法。
通过拍摄裂缝的照片，并利用计算机软件进行图像处理和测量，得到裂缝的长度数据。
这种方法不仅具有较高的测量精度，而且可以对裂缝进行三维重建，提供更详细的信息。
但是，摄影测量法对设备和软件的要求较高，操作较为繁琐。
五、无损检测法无损检测法是一种非破坏性的裂缝长度检测方法。
常用的无损检测方法包括超声波检测、磁粉检测和红外热像仪检测等。
这些方法可以通过探测裂缝的声波、磁场或热辐射等特性，间接测量裂缝的长度。
无损检测法具有不破坏材料、快速、准确的优点，适用于各种材料和结构的裂缝检测。
六、综合应用裂缝长度检测方法的选择应根据具体情况综合考虑。
在实际应用中，可以结合目测法、刻度尺法和测量仪器法进行初步测量，然后使用摄影测量法或无损检测法进行进一步的精确测量。
综合应用不同的方法可以提高裂缝长度检测的准确性和可靠性。
裂缝检测方案
裂缝检测方案裂缝是建筑结构中常见的问题之一，使用合适的裂缝检测方案是确保建筑结构安全和可持续的关键。
本文将探讨一些常用的裂缝检测方法、技术和工具，以及它们在不同场景下的应用。
一、目视检测目视检测是最简单、常见的裂缝检测方法之一。
它通过人工直接观察建筑结构上的裂缝来评估其性质和严重程度。
目视检测的优点是易于实施和低成本，但缺点是对于微小或隐蔽裂缝的检测效果有限。
因此，在一些需要更精确评估的情况下，需要借助其他高级检测方法。
二、激光扫描激光扫描是一种非接触式的裂缝检测方法。
它利用激光器发射激光束，通过测量激光束的反射或回波来获取建筑结构表面的几何信息。
激光扫描可以快速、准确地获取建筑物的三维模型，同时可以检测到微小的裂缝。
这项技术在复杂结构的评估和监测中发挥着重要作用。
三、红外热成像红外热成像技术是利用红外相机来检测建筑结构表面的温度分布差异。
由于材料在受力或破裂时会产生微小的温度变化，红外热成像可以帮助检测到潜在的裂缝或结构问题。
这项技术适用于复杂结构或需要大范围检测的情况，例如桥梁、隧道和管道等。
红外热成像技术具有快速、无接触和广泛应用的特点。
四、超声波检测超声波检测是一种利用超声波的传播和反射原理来识别和定位裂缝的方法。
这项技术使用超声波发射器将超声波引入结构内部，在裂缝或缺陷发生时，超声波会有不同的传播速度和反射特征。
通过分析超声波信号，可以确定裂缝的位置和性质。
超声波检测适用于检测金属结构、混凝土结构和其他复杂结构的裂缝。
五、振动检测振动检测利用结构在受力或振动时产生的动态响应来识别和评估裂缝。
该方法通过施加外力或激励，观察结构在不同频率条件下的响应特征。
对于有裂缝存在的结构，它们的频率响应和模态特性将发生变化，从而可以判断出裂缝的位置和程度。
振动检测适用于大型建筑结构、桥梁和风力发电机塔等。
六、综合应用综合应用上述不同的裂缝检测方法可以提高检测的准确性和可靠性。
例如，可以结合目视检测和激光扫描，用目视检测来发现裂缝的大致位置，再利用激光扫描获取更精确的裂缝形貌信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑物裂缝观测方法文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
建筑物裂缝观测
一、裂缝观测的内容
建筑物发现裂缝，为了了解其现状和掌握其发展情况，应立即进行裂缝变化的观测。
建筑裂缝监测点应选择有代表性的裂缝进行布置，当原有裂缝增大或出现新裂缝时，应及时增设监测点。
对需要观测的裂缝，每条裂缝的监测点至少应设2组，具体按现场情况而确定，且宜设置在裂缝的最宽处及裂缝末端。
采用直接量取方法量取裂缝的宽度、长度、观察其走向及发展趋势。
二、观测技术要求
1、裂缝观测应测定建筑上的裂缝分布位置和裂缝的走向、长度、宽度及其变化情况。
2、对需要观测的裂缝应统一进行编号。
每条裂缝应至少布设两组观测标志，其中一组应在裂缝的最宽处，另一组应在裂缝的末端。
每组应使用两个对应的标志，分别设在裂缝的两侧。
3、裂缝观测标志应具有可供量测的明晰端面或中心。
长期观测时，可采用镶嵌或埋入墙面的金属标志、金属杆标志或楔形板标志；短期观测时，可采用平行线标志或粘贴金属片标志。
4、对于数量少、量测方便的裂缝，可根据标志形式的不同分别采用比例尺、小钢尺或游标卡尺等工具定期量出标志间距离求得裂缝变化值；对于大面积且不便于人工量测的众多裂缝宜采用交会测量或近景摄
影测量方法；需要连续监测裂缝变化时，可采用测缝计或传感器自动测记方法观测。
5、裂缝观测的周期应根据其裂缝变化速度而定。
开始时可半月测一次，以后一月测一次。
当发现裂缝加大时，应及时增加观测次数。
6、裂缝观测中，裂缝宽度数据应量至0.1mm，每次观测应绘出裂缝的位置、形态和尺寸，注明日期，并拍摄裂缝照片。
三、仪器设备
钢尺、游标卡尺、相机
四、观测点埋设
在裂缝两侧各钉一颗钉子，在上面刻画十字线或中心点，作为量取其间距的依据。
监测点埋设稳固后，量出两钉子之间的距离，并记录下来。
以后如裂缝继续发展，则钉子的间距也就不断加大。
定期测量两钉子之间的距离并进行比较，即可掌握裂缝的变化情况。
五、观测方法及成果
1、裂缝位置：根据设计图纸，借助钢尺、相机进行调查，记录裂缝位置。
2、裂缝长度：用钢尺进行测量。
3、裂缝宽度：用游标卡尺进行测量。
对监测的数据进行及时的处理，编制裂缝观测成果表及变化曲线图。
