汽车皮带知识
皮带的传动原理有哪些
皮带的传动原理有哪些
皮带的传动原理主要包括以下几种：
1. 摩擦传动：皮带与轮毂通过摩擦力实现传动。
当皮带被拉紧时，由于皮带与轮毂之间的摩擦力，使得力传递到轮毂上，实现传动。
这种传动原理适用于大功率、大扭矩的传动。
2. 弯曲传动：皮带在轮毂的周边弯曲，通过轮毂的凸轮等结构将力传递给皮带，在皮带弯曲区域工作，实现传动。
3. 弹性传动：皮带通过拉紧装置使得其具有一定的弹性，在负载发生变化时可以自动调整皮带的张紧程度，使得传动稳定。
4. 离合传动：通过离合装置实现皮带的连接与断开，实现传动与停止。
5. 变速传动：通过改变皮带轮的直径来调整传动比，实现变速传动。
6. 多轮传动：多个轮毂通过皮带相互连接，实现传动。
这种传动原理适用于多轴传动或多功能组合传动。
这些传动原理可以单独应用，也可以结合使用，通过设计合理的皮带传动系统，可以实现不同功率、速度、转矩等要求的传动。
发动机皮带的保养与更换方法
发动机皮带的保养与更换方法发动机皮带是一项重要的汽车零部件，它负责驱动汽车的其他附件，例如发电机、冷却系统和空调压缩机等。
对于这一关键组件的保养和定期更换至关重要，以确保整个汽车系统的正常运行。
本文将介绍发动机皮带的保养和更换方法，帮助车主延长皮带的使用寿命，保障车辆的可靠性和安全性。
1. 发动机皮带的保养方法(1) 定期检查和清洁：车主应定期检查发动机皮带的磨损情况和是否存在裂纹、松弛或其他损坏迹象。
如果发现任何异常，应立即进行处理。
另外，定期清洁发动机皮带也是很重要的一项保养措施，可以使用干净的布或者软刷子轻轻擦拭皮带表面的污垢和灰尘。
(2) 保持适当的张力：皮带的张力过紧或过松都会影响其工作效果和寿命。
车主应确保发动机皮带的张力适中，避免出现过度伸展或过度收缩。
如果发动机皮带太松，应根据车辆制造商的建议进行调整。
(3) 避免高温环境：高温会对发动机皮带的寿命产生负面影响。
因此，在高温环境下驾驶时，车主应采取措施，例如避免长时间怠速、避免连续高速行驶、及时维修冷却系统等，以减少皮带的热量暴露。
2. 发动机皮带的更换方法发动机皮带的更换是一个复杂的过程，一般建议由专业技术人员完成。
以下是一般的更换方法：(1) 确定更换时间：根据车辆制造商的建议和发动机皮带的使用寿命，车主应在合适的时间内更换发动机皮带。
一般来说，大部分发动机皮带的使用寿命在60,000至100,000公里之间。
(2) 准备工具和备件：在更换发动机皮带之前，车主应准备好正确的工具，并确保备件的适配性和质量。
选择优质的发动机皮带以确保性能和寿命。
(3) 卸下原有皮带：使用专业工具松开皮带张紧轮，将原有的发动机皮带从驱动轮和附件轮上拆下。
在此过程中，要小心不要损坏其他零部件。
(4) 安装新的皮带：根据发动机型号和车辆制造商的指引，正确安装新的发动机皮带。
确保皮带正确的绷紧和正确放置在驱动轮和附件轮上。
(5) 检查和调整：安装完毕后，车主需要再次检查新的发动机皮带的张力是否适当，并进行必要的调整。
汽车皮带种类
汽车皮带种类汽车皮带在汽车引擎中扮演着至关重要的角色，它们传递动力，驱动各种机械部件的运转，如发电机、空调压缩机、水泵等。
不同种类的汽车皮带适用于不同的部件和功能，下面将介绍几种常见的汽车皮带种类。
1. 风扇皮带风扇皮带又称为传动皮带，主要用于传动发动机转动的动力到风扇，以冷却汽车引擎。
风扇皮带通常是V型槽皮带，其V型槽设计有利于提高皮带与皮带轮的摩擦力，确保传动效果稳定可靠。
2. 曲轴皮带曲轴皮带是连接曲轴和凸轮轴的皮带，用于控制汽缸活塞的运动，确保汽缸的正常工作。
曲轴皮带通常是正齿皮带，具有良好的耐磨性和稳定性，能够在高速运转时保持传动效果。
3. 气门皮带气门皮带也是一种正齿皮带，用于控制汽缸活塞的进气和排气，调节汽缸内的气体流动。
气门皮带的传动效果直接影响到发动机的性能和燃油效率，因此选择高质量的气门皮带至关重要。
4. 动力转向皮带动力转向皮带用于传动发动机的动力到动力转向泵，帮助驾驶员操纵转向系统，实现车辆的转向。
动力转向皮带通常是多槽V型槽皮带，能够承受较大的拉力和扭矩，确保转向系统的正常运转。
5. 空调压缩机皮带空调压缩机皮带用于传动发动机的动力到空调压缩机，帮助空调系统压缩制冷剂，实现车内的空调效果。
空调压缩机皮带通常是多槽V型槽皮带，具有良好的耐热性和耐磨性，能够在恶劣环境下正常工作。
总的来说，汽车皮带种类繁多，每种皮带都有其特定的用途和特点。
选择适合的汽车皮带对于确保汽车各部件的正常运转至关重要，因此在更换汽车皮带时，一定要选择符合汽车规格和要求的高质量皮带，以确保汽车的安全性和可靠性。
希望以上介绍能够帮助大家更好地了解汽车皮带的种类和作用，为保养汽车提供参考。
认识SL皮带
认识S U N L I N E皮带一、输送皮带的区分，从文字上可区分为重量物与中、轻量物的运送：(A)重量物：如沙石、矿石、厚钢板等。
对皮带之要求为高速(300M/分)运搬量大、机械大型化、皮带高张力。
→橡胶输送皮带(B)中、轻量物：如食品、烟草、纤维、纸制品、电子零件、精密机器汽车零件等。
对皮带之要求为低速(10-20M/分)、整列、机械简单化。
→树脂输送皮带。
SUNLINE皮带为中、轻量物搬运之树脂输送皮带。
并非单纯由左至右之输送用，而是将各种原料(配件)经各种程序渐进而完成为成品之组立工程用或者作业用之输送皮带。
二、SUNLINE与橡胶输送皮带之比较：三、SUNLINE之概念：(A)树脂输送皮带：具有热可塑性，耐候性，耐摩性，耐药品性等(凡PU所具有之特性)用途广范。
(B) 如上述特性，SUNLINE具有时下所追求之尖端科技所要求轻、薄、短、小之特性，为省空间、省能源，降低成本之设备材。
(C)聚酯纤维(PE)之伸张率为1.2%，绵为2%，故尺寸安定性较佳。
四、SUNLINE之缺点与对策：缺点：因轻、薄之故，所以较柔软易蛇行。
对策：帆布之编织，采用平织物。
横向丝→单丝(纬纱、单体之钓丝)，横刚性较佳。
纵向丝→捻丝（经纱），右捻为S，左捻为Z(俗称SZ捻法)不易蛇行。
上述之帆布结构，使其具有较佳之直行性。
五、SUNLINE之保证工作张力及搬运重量。
※依以往之销售经验4、5、8之市场须求较多。
六、推荐适用皮带时请依Q.C.D. 的原则来慎选:Q : 质量~ 依使用条件选择适用的品种(如无必要，不要挑选最高级品种)。
C : 成本~ 依客户所能接受的价格及设备成本来考虑。
D : 交货期~ 以交货期最快者优先考虑。
综合以上的意思, 就是依库存品选择适合使用条件, 价格适中的品种推荐给客户。
七、解决客户问题时请力行" 三现"要领:现时~ 客户提出问题时，应以最快速度前往了解问题。
现地~ 必须到问题现场了解问题情况。
汽车皮带
15
4、高度与相对高度
b bp
16
5、V带楔角与轮槽槽角
φ
17
四、V带的结构
包布 顶胶 抗拉体
帘布芯结构
帘布结构：抗拉强度高，制造方便。
底胶
绳芯结构
线绳结构：柔软易弯，适用转速较高、带轮直径较小的场合；但承载能力没有 帘布结构的传动带高。 聚酯钢化棕丝：2010年10月，在中国的诞生的新型聚酯钢化棕丝新型骨架材 料，改变了三角带的百年历史，在不改变橡胶、包布等因素前提下提高了带体寿 命5-10倍，是传统三角带的替代产品。
啮合传动：依靠带和带轮间的啮合传递运动 (同步带传动)
5
3、带传动的特点
优点： 1)适用于中心距较大的传动， 2)带有弹性，能缓冲减振，运转平稳，噪音小； 3) 摩擦带传动过载时带与带轮打滑，以此保护其他零件 4) 结构简单，成本低；
缺点：
1)带的寿命短，在有油的场合，寿命更短； 2)对摩擦带传动，传动比不恒定；
在合适的皮带张力下，正常的失效形式大多数为产生裂纹；
加大张力的失效形式多为线绳与橡胶脱离。
因此，为保证皮带寿命，皮带的安装张力不能超过规定的最大值，也不能 低于最小运行张力。
皮带安装后应先跑合约5分钟, 然后检测张力, 如低于规定张力范 围,请重新调整到规定值。
传动带一旦试机运行24h后就被认为是旧传动带。
18
五、V带分类及尺寸
19
1、普通V带分类
普通V带分为Y、Z、A、B、C、D、E七种，截面高度与节宽的比值为0.7。
顶宽13 顶宽17 顶宽22
20
2、窄V带分类
窄V带分为SPZ、SPA、SPB、SPC四种，截面高度与节宽的比值为0.9。

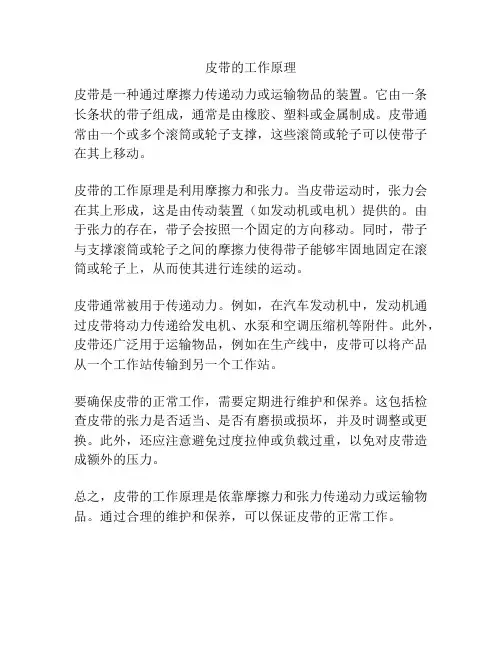

皮带的工作原理
皮带的工作原理
皮带是一种通过摩擦力传递动力或运输物品的装置。
它由一条长条状的带子组成，通常是由橡胶、塑料或金属制成。
皮带通常由一个或多个滚筒或轮子支撑，这些滚筒或轮子可以使带子在其上移动。
皮带的工作原理是利用摩擦力和张力。
当皮带运动时，张力会在其上形成，这是由传动装置（如发动机或电机）提供的。
由于张力的存在，带子会按照一个固定的方向移动。
同时，带子与支撑滚筒或轮子之间的摩擦力使得带子能够牢固地固定在滚筒或轮子上，从而使其进行连续的运动。
皮带通常被用于传递动力。
例如，在汽车发动机中，发动机通过皮带将动力传递给发电机、水泵和空调压缩机等附件。
此外，皮带还广泛用于运输物品，例如在生产线中，皮带可以将产品从一个工作站传输到另一个工作站。
要确保皮带的正常工作，需要定期进行维护和保养。
这包括检查皮带的张力是否适当、是否有磨损或损坏，并及时调整或更换。
此外，还应注意避免过度拉伸或负载过重，以免对皮带造成额外的压力。
总之，皮带的工作原理是依靠摩擦力和张力传递动力或运输物品。
通过合理的维护和保养，可以保证皮带的正常工作。
汽车皮带松紧度标准
汽车皮带松紧度标准汽车皮带作为汽车发动机中的重要部件，其松紧度对发动机的运行和性能有着直接的影响。
因此，汽车皮带的松紧度标准显得尤为重要。
正确的松紧度可以确保汽车发动机的正常运转，保障汽车的安全和稳定性。
本文将就汽车皮带松紧度的标准进行详细介绍，以便广大车主和汽车维修人员更好地了解和掌握相关知识。
首先，汽车皮带的松紧度应该符合汽车厂家的标准要求。
不同品牌、不同型号的汽车对于皮带松紧度都有着具体的要求，这些要求通常都会在汽车的使用手册或者维修手册中有所说明。
因此，在检查汽车皮带松紧度时，首先要参考汽车厂家的标准要求，以确保符合相关规定。
其次，汽车皮带的松紧度还应该根据实际情况进行调整。
在汽车运行一段时间后，由于皮带自身的材质和使用情况，其松紧度可能会有所变化。
因此，定期检查和调整汽车皮带的松紧度是非常必要的。
一般来说，可以通过手动按压皮带的中部来检查其松紧度，如果能够按压5-10mm，则说明松紧度适中；如果太松或太紧都会对发动机造成不良影响，因此需要及时进行调整。
另外，汽车皮带的松紧度还需要根据环境和使用条件进行调整。
在高温或者潮湿的环境下，皮带的松紧度可能会有所变化，因此需要根据实际情况进行灵活调整。
同时，在长时间高速行驶或者重载状态下，皮带的工作环境也会发生变化，这时候也需要注意对皮带松紧度的调整。
总的来说，汽车皮带的松紧度标准是一个动态的过程，需要根据实际情况进行灵活调整。
在进行调整时，需要参考汽车厂家的标准要求，结合实际情况进行合理的调整，以确保汽车发动机的正常运转和安全性能。
同时，在日常驾驶中也要注意对汽车皮带的定期检查，及时发现并解决相关问题，以确保汽车的安全和稳定性。
综上所述，汽车皮带的松紧度标准是一个综合考量的过程，需要根据汽车厂家的标准要求、实际情况和环境条件进行合理的调整。
只有确保汽车皮带的松紧度符合标准要求，才能保障汽车发动机的正常运转和安全性能。
希望广大车主和汽车维修人员能够重视这一问题，加强对汽车皮带松紧度标准的了解和掌握，为汽车的安全行驶提供保障。
汽车皮带工作原理
汽车皮带工作原理
汽车皮带是一种重要的传动组件，通常用于驱动发动机的曲轴以及辅
助系统，如发电机、水泵、空调压缩机等。
汽车皮带的工作原理是通
过摩擦和张力，将动力传输到需要驱动的设备上。
汽车皮带的工作原理与其他传动方式相比具有很多优点。
首先，汽车
皮带传递的动力比链条传动更平稳，同时还可以提供更高的传动效率。
此外，相比于齿形带传动，汽车皮带传动的噪音更小，使用更加方便
快捷。
汽车皮带采用的材质多种多样，最常见的是橡胶材质。
橡胶皮带具有
良好的柔韧性，可以适应变化的工作条件，同时可以减少传动震动和
噪音。
橡胶皮带通常采用聚酯、聚酰胺等材料作为增强层，以提高其
承载能力和耐用性。
除了橡胶皮带，还有一种常见的汽车皮带是三角带。
三角带相比于橡
胶皮带更加坚固耐用，通常用于高负荷传动场合，如大功率发电机的
驱动系统。
需要注意的是，汽车皮带在工作过程中需要经常维护保养，以保证其
传动效率和使用寿命。
如果皮带出现损坏或老化的状况，就需要及时
更换，以免对其他设备的正常工作造成影响。
总之，汽车皮带是一种重要的传动组件，通常用于驱动发动机及辅助
设备，其工作原理是通过摩擦和张力将动力传输到需要驱动的设备上。
为了保证车辆的正常工作，需要定期维护保养和更换损坏的皮带。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
皮带轮属于盘毂类零件，一般相对尺寸比较大，制造工艺上一般以铸造、锻造为主。
一般尺寸较大的设计为用铸造的方法，材料一般都是铸铁（铸造性能较好），很少用铸钢（钢的铸造性能不佳）；一般尺寸较小的，可以设计为锻造，材料为钢。
皮带轮各项指标及材质的选用是以能够达到使用要求的前提下上尽量减少原材料、工艺可行、成本最低的选择原则！皮带轮主要用于远距离传送动力的场合，例如小型柴油机动力的输出，农用车，拖拉机，汽车，矿山机械，机械加工设备，纺织机械，包装机械，车床，锻床，一些小马力摩托车动力的传动，农业机械动力的传送，空压机，减速器，减速机，发电机，轧花机等等。
. u$ J2 M& B& n皮带轮传动的优点有：皮带轮传动能缓和载荷冲击；皮带轮传动运行平稳、低噪音、低振动；皮带轮传动的结构简单，调整方便；皮带轮传动对于皮带轮的制造和安装精度不象啮合传动严格；皮带轮传动具有过载保护的功能；皮带轮传动的两轴中心距调节范围较大。
皮带传动的缺点有：皮带轮传动有弹性滑动和打滑，传动效率较低和不能保持准确的传动比；皮带轮传动传递同样大的圆周力时，轮廓尺寸和轴上压力比啮合传动大；皮带轮传动皮带的寿命较短。
各类机械设备的皮带轮的直径等尺寸都是自己根据减速比配的，根据工作转速与电机的转速自己设计。
工作转速/电机转速=从动轮直径/主动轮直径*0.98(滑动系数)，如使用钢为材料的皮带轮,要求线速度不高于40m/s,如使用铸铁的材料,要求线速度不高于35m/s，电机转速与皮带轮直径换算比，速度比=输出转速:输入转速=负载皮带轮节圆直径:电机皮带轮节圆直径。
节圆直径和基准直径是一样的，直径-2h=节圆直径，h是基准线上槽深，不同型号的V带h是不一样的，Y Z A B C D E，基准线上槽深分别为h=1.6 2 2.75 3.5 4.8 8.1 9.6。
皮带轮节圆直径就是皮带轮节线位置理论直径,有点像齿轮的分度圆直径.一般用PD表示,外圆一般用OD表示.不同的槽型节圆与外圆的换算公式不一样,一般我们比较容易测量到皮带轮的外圆,在根据公式计算出节圆.SPZ:OD=PD+4;SPA:OD=PD+5.5;SPB:OD=PD+7;SPC:OD=PD+9.6。
A或SPA的带轮最小外径尺寸为80mm，如小于该尺寸，特别是在高速的情况下，皮带容易出现分层及底部出现裂纹等毛病。
SPZ带，小轮不小于63mm即可。
同时要注意皮带安装的手法及张力，过小易打滑，过大易损坏皮带与轴承。
/ ? {: E8 `7 n* }' p, @/ i# w三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的O 、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。
+ B6 ^; G% `% i( B三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
对应尺寸(宽*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E（38*25.5）。
2 L' N7 q6 `8 Q' l6 |$ ]
国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，大皮带轮未作规定。
皮带轮的槽角分为32度34度36度38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度；在71mm～90mm时为36度，>90mm时为38度；A型皮带轮
在带轮直径范围在71mm～100mm时为34度，100mm～125mm时为36度；>125mm时为38度；B型皮带轮在带轮直径范围在125mm～160mm时为34度；160mm～200mm时为36度，>200mm时为38度；C型皮带轮在带轮直径范围在200mm～250mm时为34度，250mm～315mm时为36度，>315mm时为38度；D型皮带轮在带轮直径范围在355mm～450mm时为36度，>450mm时为38度；E型500mm～630mm时为36度，>630mm时为38度。
% X8 v5 C. u/ R/ y6 T5 M J2 |8 C9 z/ _7 O; i& O
不知是不是你要的
