2机润滑油油循环方案最终版 2
润滑油项目工艺管道油循环及试压专项施工方案
润滑油项目工艺管道油循环及试压专项施工方案
二、工艺管道布置
1.工艺管道布置应符合安全、紧凑、美观的原则，确保易于检修和维护。
2.管道应设置安全阀、控制阀、温度传感器等安全装置，确保系统正常
运行。
3.管道连接应采用焊接、螺纹连接等方式，保证密封性。
4.管道应设置排气阀和排液阀，方便系统排气和排油。
三、油循环操作流程
1.开启主泵，确保油液从油箱中泵送至系统中。
2.检查各个管路连接是否紧密，无泄漏。
3.启动各个辅助泵，保证油液在管路中循环流动。
4.观察油压表、流量计等仪表的读数，保证系统正常运行。
5.定期检查各个泵的运行状态，确保油液循环稳定。
四、试压施工方式
1.在油循环系统尚未启动前，进行气压试压。
2.使用合适的压力表对系统进行试压，确保系统密封性良好。
3.逐步加压，观察系统是否出现泄漏，若有泄漏及时停止加压。
4.试压完成后，记录试压结果并及时排除泄漏部位。
5.试压结束后，方可进行油液循环系统的启动。
五、总结
润滑油项目工艺管道油循环及试压专项施工方案详细阐述了工艺管道布置、油
循环操作流程及试压施工方式，对于确保系统的安全性和稳定性具有重要意义。
通过本方案的严格执行和科学操作，将有效降低系统运行风险，确保项目顺利进行。
油循环方案
油循环方案1、适用范围本作业指导书适用于XXXXXXXXXXXXXXX秸杆发电汽轮发电机组循环油系统冲洗作业。
2、编制依据2.1根据XXXXX电力设计院提供的润滑油系统图纸（D25D-002004A）2.2《火电施工质量检验及评定标准》2.3《电力建设施工及验收技术规范》汽轮机机组篇DL5011-922.4《电力建设安全工作规章》3、工程概况汽轮发电机本体油管道从油箱接出到冷油器，再从冷油器接到汽轮发电机本体，最后从汽轮发电机本体回到油箱，形成循环。
汽轮发电机组油系统所用油质要求高度清洁，虽然管道两端安装之前都封口，设备在安装时也清理过，但在安装过程中难免有杂质进入本系统，为了彻底清除油系统中的机械杂质，确保汽轮发电机安全可靠的运行，在机组启动前必须对油系统进行冲洗，油循环主要包含附属设备单独循环和附属设备接本体循环。
油冲洗基本原理：利用油泵促使油在系统中循环，同时开启电加热器和油冷却器，提高油温冷热冲击，并沿油管路人工敲打管道，使粘附于油系统管道内壁上的污物脱落并带走，然后由过滤器、滤网将颗粒杂质滤掉，直至油质合格。
参与附属设备循环的设备有：集装油箱1台、射油器2台、直流事故油泵1台、交流润滑油泵1台、高压启动油泵1台、油净化器1台、冷油器3台。
参与汽轮机本体大油循环的设备还有：汽轮机前轴承箱、2#轴承箱、3#轴承箱、4#轴承箱。
4、作业条件4.1参与附属设备循环设备全部安装结束，管道酸洗安装结束。
集装油箱和冷油器清洗完成，油泵单体试车完成。
4.2冷油器冷却水系统具备投用条件。
4.3接入汽轮机本体管道短接完成。
4.3.1主油泵进口φ219×6管与主油泵出口φ159×4.5管用临时管路短接形成回路。
4.3.2润滑油进口φ89×4.5管与润滑油出口φ219×6管用临时管路短接形成回路。
4.3.3到主油泵启动排油滑阀φ10×1管、到调节系统φ108×4.5管端头用临时盲板封堵。
2号机EH油循环方案解析
2号机EH油循环方案解析编号：GHXD-QJ-2012-2A-010 2号机组A级检修EH油冲洗方案批准：复审：初审：监理：校对：编制：屈海平2012年04月02日神华国华西来峰发电厂一．油循环的背景：EH油系统是一种高质量标准的带有大量管道和EH油的复杂的系统，即使是小颗粒的有害物质都有可能导致伺服阀、电磁阀或油动机损坏，从而导致代价高昂的停机和检修，神华国华西来峰发电厂#2机组于2012年03月02日开始进行大修工作，目前已接近尾声，因在EH油箱清理过程中发现油箱内部有部分污物、杂质，有可能管路内部有一定的污染，且EH油系统大修宜有一些不能用机械方法或让其自然消除的各种污染物，为确保机组起机时，油质合格，达到开机标准，决定进行油循环工作。
二、范围及简述1、范围2号机EH油系统。
2、简述本机组主要采用抗燃油装置主油泵进行EH油系统冲洗，采用EH 油再生装置和波尔滤油机进行滤油，冲洗的系统包括：各EH油供、回油管路，电磁阀油管路，各油动机供、回油管路，高、低压蓄能器供、回油管路，三段抽汽至焦化厂快关液控阀控制油管路及上述相应的设3、冲洗步骤第一步冲洗：EH油系统主供、回油管路冲洗滤油；第二步冲洗：EH油系统主供、回油管路及各油动机冲洗滤油；第三步冲洗：EH油系统所有主供、回油管路、油动机、试验装置进行全面冲洗滤油。
三、油循环措施1．作业前的条件和准备：1）EH油箱内各部件已解体检修并经验收合格后回装完毕，EH油箱已清洁干净并经验收合格人孔已封闭。
2）EH油系统各设备部件所有影响油循环的检修工作已结束并经验收合格回装完毕，法兰螺栓、活接紧固到位,不合格垫片已全部更换。
3）EH油系统管道连接畅通，阀门操作灵活，关严EH油箱底部放油门、油箱底部取样门。
4）EH油箱已回油完毕，油位达到油循环的标准，EH油有压回油滤网备件已准备。
5）冲洗用油应使用汽轮机制造厂规定的磷酸酯抗燃油，并且油质化验合格。
6）所有蓄能器充氮完毕并经验收合格（高压蓄能器充氮标准:9.4-9.8MPa，低压蓄能器充氮标准:0.35-0.4MPa）。
润滑油项目工艺管道油循环及试压专项施工方案

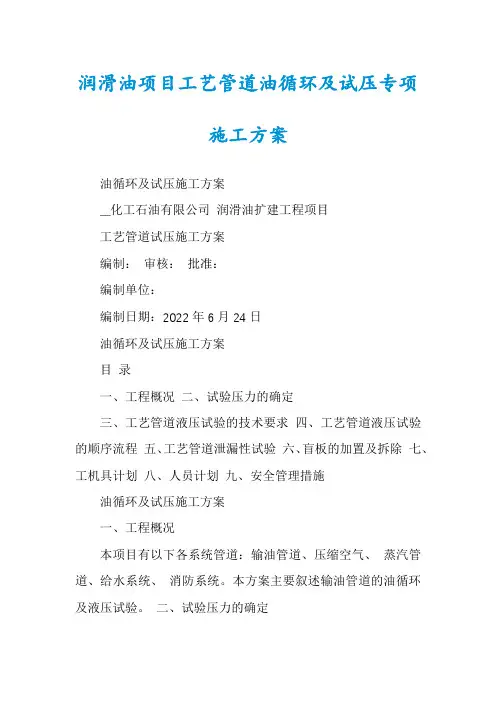

润滑油项目工艺管道油循环及试压专项施工方案油循环及试压施工方案__化工石油有限公司润滑油扩建工程项目工艺管道试压施工方案编制：审核：批准：编制单位：编制日期：2022年6月24日油循环及试压施工方案目录一、工程概况二、试验压力的确定三、工艺管道液压试验的技术要求四、工艺管道液压试验的顺序流程五、工艺管道泄漏性试验六、盲板的加置及拆除七、工机具计划八、人员计划九、安全管理措施油循环及试压施工方案一、工程概况本项目有以下各系统管道：输油管道、压缩空气、蒸汽管道、给水系统、消防系统。
本方案主要叙述输油管道的油循环及液压试验。
二、试验压力的确定1、输油管道用基础油做液压试验，数值为设计压力的1.5倍。
各管线设计压力详见管道特性表。
泄露性试验结合装置的试车进行。
执行规范GB__-97。
2、压缩空气系统做气压试验，试验值为0.81MPa，执行规范GB__-97。
3、蒸汽管道做水压试验，试验值为1.35MPa，蒸汽凝结水做水压试验，试验值为0.45MPa，执行规范GB__-97。
4、给水系统做水压试验，试验值为1.0MPa，执行规范GB__-2022年。
三、工艺管道液压试验的技术要求工艺管道的液压试验和油循环一起进行，清洗油打到某一条管线后，进行液压试验，然后打倒另一条管线。
技术要求如下：1．管道安装完毕，应按设计规定的压力对管道进行液压试验。
2．为了减少试压过程中大的泄露，先用0.5MPa压缩空气对各条油路进行预试验，并处理焊口处、法兰密封面、阀门填料函等泄漏点。
该程序做为有效安全保证措施，属于内部预检步骤。
3．管道系统试压前，应由建设/监理单位、施工单位对下列资料进行审查确认：a) 管道组成件的制造厂质量证明文件；b) 管道系统隐蔽工程记录；c) 单线图；d）焊接记录e) 无损检测报告；4．管道系统试压前，应由施工单位、建设/监理单位和有关部门联合检查确认下列条件：a) 管道系统全部按设计文件安装完毕；b) 管道支、吊架的型式、材质、安装位置正确，数量齐全，紧固程度、焊接质量合格；c) 焊接工作已全部完成；d) 焊缝及其它应检查的部位，未经涂漆和绝热；e）按PID图核对流程是否正确，一次部件是否完成；按配管图核对管线尺寸、阀门和部件尺寸，按管道平面图、管架图核对管架位置、数量、型式、尺寸、质量应符合要求；f) 试压用的临时加固措施符合要求，临时盲板加置正确，标志明显，记录完整；g）凡不合格处应及时处理，做好记录，检查合格后方可进行压力试验。
润滑油项目工艺管道油循环及试压专项施工方案讲解
润滑油项目工艺管道油循环及试压专项施工方案讲解
一、引言
在润滑油项目的工艺管道设计与施工中，油循环和试压是至关重要的环节。
本文将对润滑油项目工艺管道油循环及试压专项施工方案进行详细讲解。
二、油循环流程
1. 准备工作
在进行油循环前，首先需要对管道系统进行检查和清洗，确保管道内部无杂质和异物。
2. 油循环步骤
1.油箱注满：首先需要将润滑油箱注满。
2.启动泵送系统：启动泵送系统，开始进行油循环。
3.调节流速：根据管道设计要求，调节泵送系统的流速。
4.持续循环：进行持续油循环，确保整个管道系统内的润滑油达到稳
定状态。
3. 油循环注意事项
•需要定期检查油循环系统的运行状态。
•注意控制油循环的流速，避免管道过载或崩溃。
三、试压工艺
1. 准备工作
在进行试压前，需要对管道系统进行检查和保养，确保系统完好无损。
2. 试压步骤
1.充气：使用压力泵将管道内注满气体或液体。
2.施加压力：施加设计要求的压力至管道系统内。
3.保持压力：保持一段时间后检查系统是否有泄漏现象。
3. 试压注意事项
•检查试压设备的工作状态，确保安全可靠。
•进行试压前，确保周围无人员作业，避免意外发生。
四、结语
润滑油项目工艺管道油循环及试压是润滑油项目中不可或缺的环节，只有合理的施工方案和严格的操作流程，才能确保管道系统的安全运行。
希望本文对润滑油项目工艺管道油循环及试压有所帮助。
2号机EH油循环方案解析
编号：GHXD-QJ-2012-2A-010 2号机组A级检修EH油冲洗方案批准：复审：初审：监理：校对：编制：屈海平2012年04月02日神华国华西来峰发电厂一．油循环的背景：EH油系统是一种高质量标准的带有大量管道和EH油的复杂的系统，即使是小颗粒的有害物质都有可能导致伺服阀、电磁阀或油动机损坏，从而导致代价高昂的停机和检修，神华国华西来峰发电厂#2机组于2012年03月02日开始进行大修工作，目前已接近尾声，因在EH油箱清理过程中发现油箱内部有部分污物、杂质，有可能管路内部有一定的污染，且EH油系统大修宜有一些不能用机械方法或让其自然消除的各种污染物，为确保机组起机时，油质合格，达到开机标准，决定进行油循环工作。
二、范围及简述1、范围2号机EH油系统。
2、简述本机组主要采用抗燃油装置主油泵进行EH油系统冲洗，采用EH油再生装置和波尔滤油机进行滤油，冲洗的系统包括：各EH油供、回油管路，电磁阀油管路，各油动机供、回油管路，高、低压蓄能器供、回油管路，三段抽汽至焦化厂快关液控阀控制油管路及上述相应的设备等。
3、冲洗步骤第一步冲洗：EH油系统主供、回油管路冲洗滤油；第二步冲洗：EH油系统主供、回油管路及各油动机冲洗滤油；第三步冲洗：EH油系统所有主供、回油管路、油动机、试验装置进行全面冲洗滤油。
三、油循环措施1．作业前的条件和准备：1）EH油箱内各部件已解体检修并经验收合格后回装完毕，EH油箱已清洁干净并经验收合格人孔已封闭。
2）EH油系统各设备部件所有影响油循环的检修工作已结束并经验收合格回装完毕，法兰螺栓、活接紧固到位,不合格垫片已全部更换。
3） EH油系统管道连接畅通，阀门操作灵活，关严EH油箱底部放油门、油箱底部取样门。
4） EH油箱已回油完毕，油位达到油循环的标准，EH油有压回油滤网备件已准备。
5）冲洗用油应使用汽轮机制造厂规定的磷酸酯抗燃油，并且油质化验合格。
6）所有蓄能器充氮完毕并经验收合格（高压蓄能器充氮标准:9.4-9.8MPa，低压蓄能器充氮标准:0.35-0.4MPa）。
润滑油油循环作业指导书
润滑油油循环作业指导书目录1.编制依据................................................. - 2 -2.作业任务................................................. - 2 -2.1工程概况........................................... - 2 -2.2 作业范围 .......................................... - 2 -3.作业准备和作业环境条件................................... - 2 -3.1 作业人员的资格和要求及劳动力组织.................... - 2 -3.2 主要机械及工器具、仪表的配备 ....................... - 3 -3.3施工场地和力能供应................................. - 3 -4. 施工进度安排............................................ - 4 -4.1施工进度........................................... - 4 -4.2工艺............................................... - 5 -5.作业方法及工艺要求....................................... - 6 -5.1作业前的准备....................................... - 6 -5.2.作业方法 .......................................... - 8 -5.3 工艺要求及保证措施 ................................ - 9 -6. 作业质量标准及检验要求................................. - 10 -7. 职业安全卫生与环境管理................................. - 11 -7.1危险源辨识：...................................... - 11 -7.2安全文明施工措施及环境管理目标..................... - 11 -1.编制依据1.1 《B 标段汽机施工组织总设计》。
废润滑油再生循环利用项目技术方案
废润滑油再生循环利用项目技术方案1.1工艺流程废润滑油→预处理→蒸馏切割→硫酸精制→白土补充精制→调和→成品润滑油。
废润滑油收集回厂，经过滤脱机械杂质、沉降脱水脱杂质,然后进入蒸馏装置进行减压切割分馏，减压各侧线馏份油就可以作为不同的润滑油原料，再分别进入硫酸或糠醛精制装置和白土精制装置进一步精制而获得合格的基础油，减底渣油和减顶轻组分可调和成燃料油供工厂作为燃料自用和外销。
硫酸或糠醛精制后产生的少量抽出余油可作为橡胶填充油外销或作为重质燃料调和组分自用或外销。
精制后获得的合格基础油经调和后作为润滑油成品油销售。
1.1.1工艺流程环节说明⑴预处理外购的废润滑油通过化验室化验进行品位分析，然后通过格栅进入卸油池内，接着通过油泵送入储油罐，在储油罐内同时通过蒸汽换热加温至50℃左右，自然沉淀4h左右，进行油、水及杂质的初步分离。
根据类比同类型的润滑油生产厂家，该过程分离出的油、水及杂质约为0.2%左右。
经沉淀处理后的润滑油进入原料油罐以备下一步处理。
⑵脱水经沉淀处理后的废油用油泵送入脱水塔内进行脱水，进入脱水塔前废油通过换热器与减压蒸馏得到的馏分基础油进行换热至90℃左右，再利用真空泵抽真空使脱水塔内保持一定的负压，然后根据油、水沸点差异进行蒸馏脱水，经过脱水后进入下一流程进行处理。
⑶初馏经脱水塔处理后的废油由管道输送至换热器进行余热换热，达到200℃左右进入初馏塔，由真空泵保持塔内负压，利用油水物理性质差异彻底去除废油水分及其他杂质，油料中的极少量低碳组分随水分一起带出。
⑷减压蒸馏初馏塔塔底油经塔底泵升压后再次经加热炉间接加热到390℃进入减压塔。
控制减压塔内各馏分的馏出温度，分别得到一线馏分、二线馏分、三线馏分、减顶轻质油组分和塔底重油组分。
减顶轻质油和减压塔三条侧线产品分别换热、冷却后出装置得到基础油进原料罐区待下一步处理，同时也可以作为产品进行外卖。
减压塔底部重组分换热、冷却后进入重油罐内储存外卖。
