热输入对海工钢板EQ47焊接热影响区组织与冲击性能的影响
焊接热影响区的组织与性能

第 10章 焊接热影响区的组织与性能熔化焊时在高温热源的作用下,靠近焊缝两侧的一定范围内发生组织和性能变化的区域称为“热影响区”(Hea Affect Zone ),或称“近缝区”(Near Weld Zone )。
焊接接头主要是由 焊缝和热影响区两大部分组成,其间存在一个过渡区,称为熔合区,如图10-1所示,因此要保证焊接接头的质量,就必须使焊缝和热影响区的组织与性能同时都达到要求。
随着各种高强钢、不锈钢、耐热钢、以及一些特种材料(如铝合金、钛合金、镍合金、复合材料和陶瓷等)在生产中不断使用,焊接热影响区存在的问题显得更加复杂,己成为焊接 接头的薄弱地带。
10.1 焊接热循环10.1.1 焊接热循环的意义在焊接热源的作用下,焊件上某点的温度随时间的变化过程称为焊接热循环。
前面所述的焊接温度场反映了某瞬时焊接接头中各点的温度分布状态,而焊接热循环是反映焊接接头中某点温度随时间的变化规律,也描述了焊接过程中热源对焊件金属的热作用。
图10-2为低合金钢手弧焊时焊件上不同点的焊接热循环曲线。
离焊缝越近的点其加热速度越大,加热的峰值温度越高,冷却速度也越大。
但加热速度远大于冷却速度。
对于整个焊接接头来说,焊接中的加热和冷却是不均匀的,这种不均匀的热过程将引起接头组织和性能的不均匀变化以及复杂的应力状态。
因此,研究焊接热循环的意义为: ① 找出最佳的焊接热循环; ② 用工艺手段改善焊接热循环; ③ 预测焊接应力分布及改善热影响区组织与性能。
10.1.2 焊接热循环的参数及特征 决定焊接热循环特征的主要参数有以下四个:1. 加热速度ωH 焊接热源的集中程度较高,引起焊接时的加热速度增加,较快的加热速度将使相变过程进行的程度不充分,从而影响接头的组织和力学性能。
不同的焊接方法、工艺因素和焊件材料等将影响加热速度的大图10-1 焊接接头示意图 1-焊缝;2-熔合区;3-热影响区;4-母材t / s图10-2低合金钢堆焊缝邻近各点的焊接热循小。

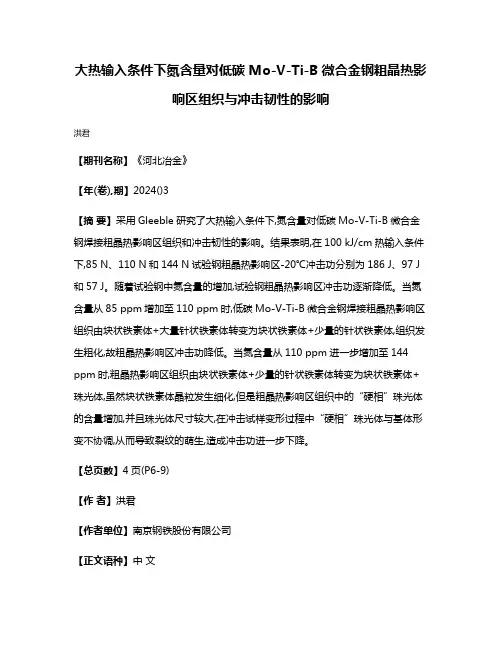

大热输入条件下氮含量对低碳Mo-V-Ti-B微合金钢粗晶热影响区组织与冲击韧性的影响

大热输入条件下氮含量对低碳Mo-V-Ti-B微合金钢粗晶热影响区组织与冲击韧性的影响洪君【期刊名称】《河北冶金》【年(卷),期】2024()3【摘要】采用Gleeble研究了大热输入条件下,氮含量对低碳Mo-V-Ti-B微合金钢焊接粗晶热影响区组织和冲击韧性的影响。
结果表明,在100 kJ/cm热输入条件下,85 N、110 N和144 N试验钢粗晶热影响区-20℃冲击功分别为186 J、97 J 和57 J。
随着试验钢中氮含量的增加,试验钢粗晶热影响区冲击功逐渐降低。
当氮含量从85 ppm增加至110 ppm时,低碳Mo-V-Ti-B微合金钢焊接粗晶热影响区组织由块状铁素体+大量针状铁素体转变为块状铁素体+少量的针状铁素体,组织发生粗化,故粗晶热影响区冲击功降低。
当氮含量从110 ppm进一步增加至144 ppm时,粗晶热影响区组织由块状铁素体+少量的针状铁素体转变为块状铁素体+珠光体,虽然块状铁素体晶粒发生细化,但是粗晶热影响区组织中的“硬相”珠光体的含量增加,并且珠光体尺寸较大,在冲击试样变形过程中“硬相”珠光体与基体形变不协调,从而导致裂纹的萌生,造成冲击功进一步下降。
【总页数】4页(P6-9)【作者】洪君【作者单位】南京钢铁股份有限公司【正文语种】中文【中图分类】TG142.1【相关文献】1.热输入对X120管线钢焊接接头粗晶热影响区组织和冲击韧性的影响2.热输入对管线钢热模拟焊缝粗晶热影响区r冲击韧性的影响3.Nb-Ti微合金钢中的含氮量对焊接粗晶热影响区韧性的影响4.氮含量对钒微合金钢粗晶热影响区组织和韧性的影响5.利用热模拟技术对X100管线钢热影响区粗晶区的组织和冲击韧性的研究因版权原因,仅展示原文概要,查看原文内容请购买。
热输入对埋弧增材厚壁构件微观组织与冲击韧性的影响

热输入对埋弧增材厚壁构件微观组织与冲击韧性的影响王虎;武少杰;董翼纶;程方杰【期刊名称】《材料导报》【年(卷),期】2024(38)11【摘要】本研究采用埋弧增材工艺,利用不同热输入制备了大壁厚试验件,分析了热输入对埋弧增材厚壁构件微观组织与冲击韧性的影响,为核电、海洋平台等领域利用增材制造技术制备大型构件提供了理论基础。
结果表明:低热输入下所有沉积金属都经过了完全的内生性热处理,组织上呈现为均匀细小的等轴晶形态,-60℃夏比冲击吸收功均值约为280 J,最低值也在200 J以上,低温冲击韧性优异;高热输入下沉积金属没有经过完全的内生性热处理,组织中出现了未完全重结晶带,残留了少量原始沉积态的粗大柱状组织,-60℃夏比冲击吸收功均值约为100 J,最低值只有9 J,分散度很大,冲击韧性不稳定。
冲击吸收功的大小与试样缺口附近的微观组织形态有关:当缺口恰好开在完全重结晶区时,冲击功很高,形成典型的韧性断口;当缺口开在未完全重结晶带上时,冲击功很低,表现为脆性断口。
要保证优异的低温冲击韧性,埋弧增材需要合适的热输入,因为过高的热输入会导致层间出现未完全重结晶组织,这是恶化其低温韧性的根源所在。
【总页数】5页(P179-183)【作者】王虎;武少杰;董翼纶;程方杰【作者单位】天津大学材料科学与工程学院;天津市现代连接技术重点实验室【正文语种】中文【中图分类】TG142.3【相关文献】1.热输入对脉冲等离子弧增材制造Inconel 718合金组织与性能的影响2.308L不锈钢热丝等离子弧增材构件组织和性能3.焊接热输入对耐热钢埋弧焊(SAW)焊缝金属冲击韧性的影响4.热输入对F460Z高强钢埋弧焊焊接接头微观组织及性能的影响因版权原因,仅展示原文概要,查看原文内容请购买。
5焊接热影响区的组织和性能

5焊接热影响区的组织和性能焊接热影响区(Heat Affected Zone, HAZ)是指在焊接过程中,未被完全熔化但受到高温加热的区域。
在焊接过程中,高温会引起HAZ的组织和性能发生变化,这可能会对焊接接头的性能和可靠性产生重要影响。
本文将讨论HAZ的组织和性能的变化,并重点介绍几个重要的影响因素。
首先,HAZ的组织变化是由高温引起的。
在焊接过程中,焊接电弧和熔化池的高温作用下,HAZ的温度会迅速升高,达到几百摄氏度甚至更高的温度。
高温会导致HAZ中的晶粒长大、晶格变形和相结构改变。
通常情况下,HAZ中的晶粒比母材中的晶粒要大,且晶格常常发生变形。
晶粒尺寸的增加和晶格变形会导致材料硬度的提高,并可能降低材料的韧性。
其次,HAZ的性能变化是由组织变化引起的。
HAZ中的晶粒长大和晶格变形会导致材料的硬度提高,但与此同时,硬度的增加也会导致韧性的降低。
在一些情况下,HAZ还可能出现脆性相的形成,这会极大地降低焊接接头的可靠性。
此外,HAZ还可能出现裂纹和变形等缺陷,这也会对焊接接头的性能产生严重影响。
因此,在焊接接头设计和制造过程中,必须对HAZ的组织和性能进行充分考虑,以确保焊接接头的质量和可靠性。
HAZ的组织和性能变化受多种因素影响,以下列举几个重要因素:1.焊接热输入:焊接热输入是指在单位长度或单位面积上输送到工件中的热量。
热输入的大小与焊接电压、电流和焊接速度等参数有关。
过高或过低的热输入都会导致HAZ中的晶粒长大和晶格变形,从而影响HAZ的性能。
2.材料的化学成分和微观结构:不同材料的化学成分和微观结构会对HAZ的组织和性能产生重要影响。
一些合金元素的存在可以改变晶粒的生长速率和晶格的变形行为。
此外,材料的粗晶相和弥散相等局部微观结构也会对HAZ的性能产生重要影响。
3.冷却速率:冷却速率是指焊接过程中HAZ冷却的速度。
冷却速率的快慢会影响晶粒生长和晶格变形行为。
通常情况下,快速冷却会导致HAZ 中的晶粒更细小,且硬度更高。
焊接热循环对焊接接头组织与性能的影响分析

焊接热循环对焊接接头组织与性能的影响分析焊接是一种常见的金属连接方法,通过加热和冷却来使金属材料相互结合。
焊接热循环是指焊接过程中金属材料所经历的加热和冷却的循环过程。
这个循环过程对焊接接头的组织和性能有着重要的影响。
首先,焊接热循环会对焊接接头的组织结构产生影响。
焊接过程中,焊接接头会经历高温和低温的循环,这会导致金属材料的晶粒尺寸发生变化。
在高温下,晶粒会长大,而在低温下则会细化。
这种晶粒尺寸的变化会影响焊接接头的力学性能。
晶粒细化可以提高焊接接头的强度和韧性,而晶粒粗化则会降低其力学性能。
因此,焊接热循环对焊接接头的晶粒尺寸有着直接的影响。
其次,焊接热循环还会对焊接接头的残余应力产生影响。
焊接过程中,金属材料会经历热胀冷缩的过程,从而产生残余应力。
这些残余应力可能会导致焊接接头产生变形、裂纹等缺陷。
焊接热循环的循环次数和温度变化幅度都会对残余应力产生影响。
循环次数越多、温度变化幅度越大,残余应力就越大。
因此,在焊接过程中需要合理控制焊接热循环,以减小残余应力对焊接接头的影响。
此外,焊接热循环还会对焊接接头的晶体结构产生影响。
焊接过程中,金属材料的晶体结构可能会发生相变。
相变会改变金属材料的晶体结构和性质,从而影响焊接接头的性能。
例如,某些金属在焊接过程中可能发生固溶体析出现象,导致焊接接头的硬度发生变化。
此外,相变还可能导致焊接接头的晶体结构发生变化,从而影响其力学性能。
因此,在焊接过程中需要考虑焊接热循环对晶体结构的影响,以保证焊接接头的性能。
最后,焊接热循环还会对焊接接头的耐腐蚀性能产生影响。
焊接过程中,金属材料会经历高温和低温的循环,这可能会导致焊接接头的耐腐蚀性能发生变化。
例如,某些金属在高温下容易发生氧化反应,从而降低其耐腐蚀性能。
此外,焊接热循环还可能导致焊接接头的组织结构发生变化,从而影响其耐腐蚀性能。
因此,在焊接过程中需要注意焊接热循环对焊接接头的耐腐蚀性能的影响。
综上所述,焊接热循环对焊接接头的组织和性能有着重要的影响。
不同焊接热输入量对焊缝热影响区组织和性能的影响分析

2 重结晶区 .
该 l热 到的峰值 温度 弛围在 A 到品粒 丌始急剧 J J u t
K大 以前 的温 度 ,人约在 9 0~l0 ℃之间 。该 区 0 lHห้องสมุดไป่ตู้0
转变与热处理条件下的组织转变, 从摹本原理上是 ・ 致 的,但是由于焊接过程具有本身的特点.这就给焊接时
的组 织转 变带 来 了它 的特殊 性 其 特 点 :① 加热 温 度 高 。②加热速度快 。③ 高温停 留时闸短。① 自然条件下 连续冷却。⑤局部加热 。组织转变是 在威 力作 用下进行
的熔 合 区 及过热 区 组织 ,以 _ 明显 不 同 的 力学 件 技
能。
之 。由 加热温度很高,特别是在 『相线附近处,一 刮
些难熔质点 ( 如碳化物和 氯化物 )也都熔入 奥氏体 ,凼
二、试验用钢板和焊接材料
试验所录用的钢板 为 3r 5 m厚的 Q 9E铡,片化学 a 30 成分 见表 1 J , 学性能 表 2 。
维普资讯
第十一届北京・ 埃森焊接与切割展览会专辑
不 同焊 接 热 输 入 量 对 焊 缝 热 影 响 区组 织 和 性 能 的影 响 分 析
中铁 山桥集 团有 限公 司质量管理部 ( 河北 山海 关 0 6 0 ) 刘艳 色 6 2 5
【 摘要】 本文对 Q9E 30 钢, 采用直径5 m和2 m两种焊丝,采用不同焊接热输入量进行埋弧自动 a r a r
完争重结晶区一种 :
影响不是很人
本文主要分析熔合区及过热区组织及性能,论述了
粗丝埋 弧 自动焊干 细丝 弧 自动焊试 验形成 的两种 同 ¨
1 熔合区及过热 区 ( . 义称粗品区)
陔 紧邻焊缝,它的温度范罔包括了从品粒急剧 K
《2024年焊接工艺参数对三种管线钢焊接热影响区组织及韧性的影响》范文

《焊接工艺参数对三种管线钢焊接热影响区组织及韧性的影响》篇一摘要:本文系统研究了焊接工艺参数对三种不同成分的管线钢在焊接过程中热影响区的组织变化及韧性的影响。
通过对比不同焊接工艺参数下的实验结果,深入探讨了焊接速度、热输入、以及焊接电流等参数对焊接接头组织和力学性能的影响规律,为优化管线钢的焊接工艺提供了理论依据。
一、引言管线钢作为石油、天然气等能源输送的关键材料,其焊接质量直接关系到输送管道的安全运行。
焊接工艺参数是影响焊接质量的重要因素,它不仅关系到焊缝的成形质量,还对焊接热影响区的组织和韧性产生重要影响。
因此,研究焊接工艺参数对管线钢焊接热影响区组织及韧性的影响,对于提高管道焊接质量和安全性具有重要意义。
二、实验材料与方法1. 实验材料本实验选用三种不同成分的管线钢,其化学成分和力学性能各不相同。
2. 实验方法采用不同焊接工艺参数(包括焊接速度、热输入、焊接电流等)进行焊接实验,并对焊缝及热影响区的组织进行金相观察,同时测试其韧性等力学性能。
三、焊接工艺参数对组织的影响1. 焊接速度的影响随着焊接速度的增加,热输入量减少,热影响区宽度变小,导致晶粒细化。
然而,过快的焊接速度可能导致焊缝成型不良,组织不均匀。
2. 热输入的影响热输入的增加会使得热影响区变宽,晶粒长大。
适中的热输入能够获得良好的焊缝成型和较均匀的组织。
然而,过高的热输入可能导致组织粗化,降低焊缝的韧性。
3. 焊接电流的影响焊接电流的增大可以增加焊缝的熔深和熔宽,但过大的电流也可能导致焊缝组织粗大和不均匀。
四、焊接工艺参数对韧性的影响1. 韧性测试方法及结果通过冲击韧性测试,评估了不同焊接工艺参数下焊缝及热影响区的韧性。
2. 结果分析随着焊接速度和热输入的适当调整,能够获得较高的韧性。
当焊接速度过快或热输入过高时,韧性会降低。
此外,合适的焊接电流也能保证较好的韧性。
五、结论本文研究表明,焊接工艺参数对三种管线钢的焊接热影响区组织和韧性具有显著影响。
焊缝和热影响区 冲击功

焊缝和热影响区冲击功
焊缝是焊接过程中形成的连接部分,而热影响区(Heat-Affected Zone,简称HAZ)则是焊缝周围由于受到加热引起温度和力学性能发生改变的区域。
这两个部分的特性和性质在焊接工艺、材料性能、质量控制等方面都具有重要的意义。
冲击功是评价材料韧性和抗冲击性能的一个重要参数。
在焊接过程中,焊接接头的冲击功变化是检验焊接质量好坏的一个重要指标。
一般来说,冲击功越高,表示材料的韧性越好,抗冲击性能也越好,焊接质量也越高。
具体来说,在焊接中,焊缝和热影响区的冲击功往往比母材低,这是由于焊接过程中焊缝和热影响区的组织结构发生改变,导致材料的性能下降。
因此,为了确保焊接可靠性和机械强度,需要对焊接接头的冲击功进行评估和控制。
同时,在焊接材料的选择和设计中也需要考虑焊接接头的冲击功特性,以保证其满足实际使用要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.1 试 验 材 料 试验钢板为调质态 EQ47,其化学成分(质 量 分
数 ,% )为 :C 0.07,、Si 0.25、Mn 1.08、P 0.006、
ቤተ መጻሕፍቲ ባይዱ
作 者 简 介 :潘 鑫 (1983— ),硕 士 ,工 程 师 ; E-mail:panxinzjg@gmail.com; 收 稿 日 期 :2012-08-17
第6期
潘 鑫等:热输入对海工钢板 EQ47焊接热影响区组织与冲击性能的影响
· 81 ·
S 0.002、Al 0.03、Ni≤0.30、Mo≤0.40、Cr 0.35、 Ti 0.015、Nb 0.04;碳当量 Ceq=0.42,冷裂敏感系数 Pcm =0.18。 钢 板 组 织 为 多 边 形 铁 素 体(PF)+ 贝 氏 体 (B)(图1);屈服强度大于等于 517MPa,抗拉强度大 于等于670MPa,-60℃夏比冲击功大于等于320J。
Abstract:Gleeble simulation and multi-pass gas metal arc welding (GMAW)method were employed to investigate the effect of heat input on microstructure and impact property of heat affect zone (HAZ)of EQ47.Coarse grained HAZ (CGHAZ)simulation results show that:with t8/5≤6s(17kJ/cm)the CGHAZ composed of a lath martensite (LM)microstructure shows an impact toughness >200Jat -40℃;with t8/5 13s(25kJ/cm),formation of upper bainite(UB)are found and the impact toughness decreased to 100Jat -40℃;with increasing t8/5to 20s(30kJ/ cm),coarsening of UB occurred,which results in deterioration of impact toughness to <30Jat-40℃ .Inter-criti- cally CGHAZ (ICCGHAZ)simulation results show that:formation of M-A constituents along the grain boundary deteriorated impact property,and ICCGHAZ impact toughness at-40℃ decreased from 100Jat t8/5 of 6sto 37J and 21Jat t8/5 of 13sand 20s,respectively.GMAW results show that the impact property of CGHAZ decreased from 134-215Jto 39-95Jwith increased heat input from 17to 25kJ/cm,which correspond well with simulation re- sults.It is found from both simulation and GMAW results that,the welding heat input should be controlled ≤ 17kJ/cm to achieve satisfactory HAZ impact toughness. Key words:EQ47;CGHAZ;ICCGHAZ;impact property;M-A constituent
石油资源短缺和油价上涨凸现海洋资源开发的 重要性,使得 海 洋 工 程 用 钢 的 需 求 量 不 断 提 高 。 [1-2] 海 洋 装 备 由 于 其 服 役 环 境 恶 劣 、周 期 长 ,因 此 对 结 构 的安全性提出严格 要 求,对 应 用 于 海 洋 工 程 结 构 的 钢材及其可 焊 性 也 提 出 了 严 格 要 求 。 [3-4] 热 影 响 区 是焊接接头中相对 薄 弱 位 置,其 组 织 与 性 能 的 变 化 直接影响到整个焊 接 结 构 的 性 能 与 安 全,因 此 有 必 要 对 该 类 海 工 用 钢 的 可 焊 性 、焊 接 工 艺 、焊 接 接 头 组 织和性能展开 系 统 研 究 ,从 [2,5-6] 而 找 到 合 适 的 焊 接 工艺来确保焊接结构的安全。海洋采钻油平台结构 中多采用中厚板的 多 层 多 道 焊 接 结 构 件,其 热 影 响
Effect of Heat Input on Microstructure and Impact Property of HAZ of Offshore Steel Plate EQ47
PAN Xin, ZHANG Yu, LI Xiao-bao, BAO Bing-hui
(Institute of Research of Iron and Steel,Shasteel,Zhangjiagang 215625,Jiangsu,China)
图2示出了不同热输入状态下的热模拟组织。 t8/5=6s(17kJ/cm)(图 2(a))时 CGHAZ 组 织 主 要 由板 条 马 氏 体 (LM)构 成;当t8/5增 加 到 13s(25kJ/ cm)(图2(b))时,CGHAZ 开始出现上贝氏 体(UB) 组织,且原奥氏 体 晶 粒 尺 寸 增 大;当t8/5 增 加 到 20s (30kJ/cm)(图2(c))时,组 织 主 要 由 UB 构 成。 同 样热输入条件下,与 CGHAZ相比较,ICCGHAZ 则 在其板条组织的原奥氏体晶界出现不连续分布的块 状 M-A 组元(2~10μm),同时晶内板条间也出现了 少量细小的 M-A 组 元(图 2(d)~(f))[8]。 由 于 M- A 组元为脆性断裂单元,因此大量 M-A 组元的出现 将恶 化 ICCGHAZ 的 冲 击 性 能;组 织 上 判 断,IC- CGHAZ的冲击韧性比 CGHAZ低。 2.1.2 热模拟 HAZ冲击性能
第 48 卷 第 6 期 2 0 1 3 年 6 月
钢
铁
Iron and Steel
Vol.48,No.6 June 2013
热输入对海工钢板 EQ47焊接热影响区组织与冲击性能的影响
潘 鑫 , 张 宇 , 李 小 宝 , 鲍 丙 辉
(江苏省(沙钢)钢铁研究院,江苏 张家港 215625)
图 3 示 出 了 热 输 入 对 模 拟 CGHAZ 和 IC- CGHAZ的 冲 击 韧 性 的 影 响。 可 看 出:1)CGHAZ 和ICCGHAZ 区 域 的 冲 击 性 能 随 热 输 入 增 加 而 降 低;2)相 同t8/5 条 件 下,CGHAZ 冲 击 性 能 高 于 IC- CGHAZ,但随t8/5增加,其差距减小,当t8/5达 到 20s 时,CGHAZ 和 ICCGHAZ 都 发 生 脆 断;3)t8/5 达 到 20s时,CGHAZ 和ICCGHAZ 的 冲 击 值 小 于 47J; 当 13s≤t8/5 <20s 时,CGHAZ 冲 击 值 大 于 100J, ICCGHAZ 小于47J;6s≤t8/5<13s时,CGHAZ 冲 击 值 大 于 300J,ICCGHAZ 大 于 150J。 2.2 多 道 次 气 保 焊 接 试 验 结 果 2.2.1 焊接接头 HAZ 组织特征
组 织 观 察 用 试 样 经 磨 制、抛 光、4%(体 积 分 数) 硝酸酒精溶 液 腐 蚀 后,在 蔡 司 光 学 显 微 镜 (OM)和 Quanta 3DFEG 型 扫 描 电 子 显 微 镜 (SEM)分 析 显 微组织。维氏硬度 测 试 采 用5kg 载 荷,取 5 个 点 的 平均 值。 焊 接 接 头 热 影 响 区 冲 击 试 验 在 Instron IMP450JDynatup冲击 试 验 机 上 进 行 ,取 样 位 置 在 钢
板1/4厚度处,缺口方向垂直焊接方向,缺口位 置分 别在熔合线(FL)、FL+2mm 和 FL+5mm 位置。
2 试验结果
2.1 热 模 拟 试 验 结 果 由于 CGHAZ 和 ICCGHAZ 是 多 道 焊 接 接 头
HAZ中的2个局 部 脆 性 区,决 定 了 焊 接 接 头 HAZ 的冲击性能;因此,通过模拟不同热 输 入 量 对 上 述 2 个局部区域的组织 和 性 能 的 影 响,以 帮 助 考 察 热 输 入对多道次焊接接头 HAZ冲击性能的影响。 2.1.1 热模拟 HAZ组织
摘 要:利用 Gleeble热模拟研究了热输入对海工钢板 EQ47热影响区组织和冲击性能的影响,并用多道次气保焊 接试验加以验证。粗晶区(CGHAZ)热模拟结果表明:t8/5≤6s(17kJ/cm),该区组织为板条马氏体(LM),其 -40℃ 冲击功大于200J;t8/5增加到13s(25kJ/cm),CGHAZ组 织 中 出 现 了 上 贝 氏 体 (UB),其 冲 击 功 下 降 到 100J;当t8/5 达到20s(30kJ/cm)时,UB 开始粗大并导致其冲击韧 性 小 于 30J。临 界 粗 晶 热 影 响 区(ICCGHAZ)模 拟 结 果 表 明: 晶界 M-A 组元的出现恶化了该区冲击韧性,其冲击功将由t8/5=6s时的100J下降到13和20s时的37和21J。多 道次气保焊接接头组织特征与热模拟结果吻合,接头 HAZ冲击功(熔 合 线)由 热 输 入 17kJ/cm 的 134~215J下 降 到25kJ/cm 时的39~95J。结果表明,为确保焊接接头 HAZ的冲击韧性,焊接热输入应小于等于17kJ/cm。 关键词:海工钢 EQ47;粗晶热影响区;临界再热粗晶热影响区;低温韧性,M-A 组元 文 献 标 志 码 :A 文 章 编 号 :0449-749X(2013)06-0080-05
