管壳式换热器工艺设计的新挑战

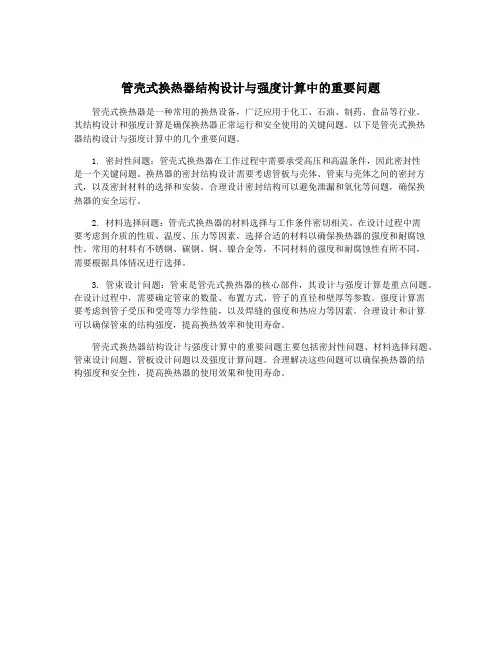

管壳式换热器结构设计与强度计算中的重要问题

管壳式换热器结构设计与强度计算中的重要问题
管壳式换热器是一种常用的换热设备,广泛应用于化工、石油、制药、食品等行业。
其结构设计和强度计算是确保换热器正常运行和安全使用的关键问题。
以下是管壳式换热
器结构设计与强度计算中的几个重要问题。
1. 密封性问题:管壳式换热器在工作过程中需要承受高压和高温条件,因此密封性
是一个关键问题。
换热器的密封结构设计需要考虑管板与壳体、管束与壳体之间的密封方式,以及密封材料的选择和安装。
合理设计密封结构可以避免泄漏和氧化等问题,确保换
热器的安全运行。
2. 材料选择问题:管壳式换热器的材料选择与工作条件密切相关。
在设计过程中需
要考虑到介质的性质、温度、压力等因素,选择合适的材料以确保换热器的强度和耐腐蚀性。
常用的材料有不锈钢、碳钢、铜、镍合金等,不同材料的强度和耐腐蚀性有所不同,
需要根据具体情况进行选择。
3. 管束设计问题:管束是管壳式换热器的核心部件,其设计与强度计算是重点问题。
在设计过程中,需要确定管束的数量、布置方式、管子的直径和壁厚等参数。
强度计算需
要考虑到管子受压和受弯等力学性能,以及焊缝的强度和热应力等因素。
合理设计和计算
可以确保管束的结构强度,提高换热效率和使用寿命。
管壳式换热器结构设计与强度计算中的重要问题主要包括密封性问题、材料选择问题、管束设计问题、管板设计问题以及强度计算问题。
合理解决这些问题可以确保换热器的结
构强度和安全性,提高换热器的使用效果和使用寿命。
管壳式换热器设计问题探讨

管壳式换热器设计问题探讨摘要在人们的日常供暖的生活中,换热器的使用非常普遍。
利用换热器将一次网的热量传送到二次网上,最后在到达热用户。
换热器的效率以及换热效果对于热量的利用非常重要,其中管壳式换热器应用也较多。
本文旨在讨论管壳式换热器设计的几个要点问题,为其设计提供意见及经验。
关键词管壳式换热器;设计;问题引言换热器是一种进行热交换的通用设备,它的用途就是将热量传递,在各个领域的应用都相当广泛。
换热器基本可以分为以下几類:直触式、间壁式以及蓄热式。
间壁式换热器里又包含管壳式,目前覆盖约90%的市场。
管壳式换热器的优点是结构简单、牢固、操作弹性大。
因此在管壳是换热器的设计过程中,在满足其他要求的条件下,将传热效率最大化具有相当大的意义。
管壳式换热器作为目前是国内应用最为广泛的换热器,加强它的换热效率,在其设计的时候要特别注意一些问题[1]。
1 管壳式换热器设计的基本原理[2]1.1 热计算基本方程式(1)传热方程式这里Q代表的是计算热负荷,单位是瓦;k代表的是传热面的传热系数,单位是瓦/平方米乘以摄氏度;Df代表传热面积,单位是平方米;Δt表示两传热面温差,单位是摄氏度。
由此我们看出,对于传热面积的相关计算,要事先对换热器热负荷以及温差还有传热系数这些计算时用到的数值进行了解,以上这些就能够进行热计算。
(2)热平衡方程式其中M1/M2代表的意思是热冷流体质流量,单位是千克/秒;i1/i2代表的是热冷流体的数值,单位是焦/千克;1、2分别表示的是进出口。
热平衡方程式除了用于求热交换器的热负荷外,有时也在已知热负荷的情况下,来确定流体的流量。
1.2 平均温差流体在顺流与逆流的情况下,不同情况下的平均温差,在换热器内也不相同。
平均温差的计算方法有很多却各有不同,其中常用的有算术、对数以及积分平均温差等等,应根据具体计算情况而定。
1.3 传热有效度传热有效度是指该换热的可能最大传热量与在实际情况中的传热量的比值,一般用ε来表示,即ε = Q/QMAX因为实际传热量总是小于最大传热量,所以ε的值小于1,传热有效度可以用来应用在效能-单元数法中计算传热量。
管壳式换热器结构设计与强度计算中的重要问题

管壳式换热器结构设计与强度计算中的重要问题
管壳式换热器是一种常见的工业设备,用于在化工、石油、制药等领域进行热量交换。
其结构设计与强度计算是非常重要的环节,直接关系到设备的安全运行和使用寿命。
在设计与计算中存在一些重要的问题需要特别关注。
管壳式换热器的结构设计需要考虑到流体流动情况、温度和压力等参数。
在设计过程中,需要充分考虑流体的特性,选择合适的材料、管道直径和壁厚等参数,以确保设备能够承受外部环境的各种压力和温度变化,确保设备的安全运行。
换热器结构设计中需要考虑到换热管道的布局和连接方式。
合理的管道布局可以有效提高换热效率,并减少设备的能耗。
管道的连接方式需要具有一定的密封性和可靠性,以防止流体泄漏和设备损坏。
强度计算是管壳式换热器设计中的一个重要环节。
在强度计算中需要考虑到设备受力情况、承受的压力、温度造成的热应力等因素,确保设备具有足够的强度和刚度,能够承受正常运行和突发情况下的各种载荷。
在强度计算中,需要对设备的各个部件进行细致的分析和计算,包括管道、连接件、支架等部件的强度和刚度。
还需要考虑到材料的蠕变、疲劳寿命等因素,以确保设备具有足够的安全性和可靠性。
在强度计算中还需要考虑到设备的耐久性和使用寿命。
管壳式换热器通常需要长期在高温、高压和腐蚀的环境下工作,因此需要对设备的材料选择和制造工艺进行严格的要求,以确保设备具有良好的耐腐蚀性和耐磨性。
在结构设计与强度计算中,还需要考虑到设备的运行与维护便捷性。
合理的结构设计可以减少设备的维护成本和维修时间,提高设备的可用率和生产效率。
管壳式换热器设计中易出现的问题

Do n g P e n g Ko n g Qi a o l i Ya n g Ya h u i
( Xi ’a n Ya j i a n P e t r o c h e mi c a l E q u i p me n t CO. , Lt d )
Abs t r a c t : Thi s p a p e r s u mma r i z e s t h e d e s i gn o f t h e t u b ul a r he a t e x c h a ng e r s , s ome c o mmo n pr o bl e ms Th r o ug h t o t h e s e q ue s t i o ns f ur t he r i n t e r pr e t a t i o n, c a n pa y a t t e nt i on t o r e mi n d e v e r yb od y i n t h e l a t e wo r k
进行 设计 时 ,设 计者 虽 以本标 准作 为设 计依 据 , 但 常 常会 因 设计 人 员 知识 匮乏 ,对 标 准法规 的 理解 不到 位 ,导致 设计 不合 理 、取值 有 误等 问题 发生 。以下 是我 平常 在换 热器 设 汁中积 累到 的 问题 ,通过 对 这些 问题 的进 一步阐述解 释 ,希望在 以后 的工作 中能 够对 大家有所 帮助 。 二 、 问 题 概 况 1 . 管 板材 料 由板 材 代 替锻 件 ,或 者是 由锻 件代 替 板材 后 没有 重新 进行 强度校核 管 板 一般情 况 用锻 件优 于用 钢板 ,但 用锻 件 的成 本要 高很 多 ,故 在条件 不苛 刻时 ,管板用 板材 。一般规 定如下 : 1 . 1 厚 度很大 而不能 确保质 量要 求时 , 宜 采 用锻件 。 因厚钢板 会有 分层 、夹杂 等缺陷 及性能 指标波 动大 等问题 。 1 . 2 管板 以 凸肩形式 与圆筒 相对 接时 ,必须 采用锻 件 。为避免 凸 肩 处可 能 产生 的 夹渣 、分层 及 改善 凸肩处 纤 维受 力 状况 ,减 小加 工 量 , 节省材 料 ,采用 凸肩与管 板直接 锻造 出来的整体 锻件 来制造 管板 。 1 3厚 度大于 6 0 mm 的管板 宜采用 锻件 。 由于 各种 原因 ,制 造厂临 时用板 材代 替锻件 ,或 者是 由锻件 代替 板材 , 这种 做 法是 万不 能取 的 。一定 注 意 同一 材料 ,同一厚 度 ,同一 设 汁温 度 下板材 与锻 件 的许 用应 力是 不 同的 。一般 来说 ,厚 度相 同时 ,板 材
管壳式换热器设计的几个问题

管壳式换热器设计的几个问题摘要:笔者将在多年的设计工作中所体会到的有关于换热器设计问题大体分析说明,如关于管子与管板的连接方式及检验方法,以及壳体与管板的连接,管箱热处理等,及对管壳式换热器设计中的几个常见问题分析。
关键词:管壳式换热器设计问题管壳式换热器具有结构坚固、弹性大、可靠程度高、使用范围广等优点,所以在各工程中仍得到普遍使用。
根据冷、热流体热量交换的原理和方式可分为三大类:混合式、蓄热式、间壁式。
本文根据在长期的工程设计中总结出的经验,浅谈管壳式换热器部分关键结构设计和制造、检验等注意事项。
一、管子与管板的连接管子与管板的连接,工程生产中主要有胀接、焊接、胀焊并用等形式。
根据GB151《管壳式换热器》归类有:胀接、焊接、胀焊结合等型式。
在此笔者只对其中的三种较常用的三种进行分析说明。
1.强度胀强度胀系指保证换热管与管板连接的密封性能及抗拉托强度的胀接。
其是靠管端的塑形变形承受拉托力,胀管后的残余应力会在温度升高时逐渐减弱,使管子与管板的连接处密封性能及强度下降,因此强度胀适用于设计压力小于或等于4MPa,设计温度小于或等于300℃的场合。
强度胀要求管子的硬度要低于管板的硬度,管孔与管子的间隙以及管孔的光滑程度对胀管质量都有一定的影响。
管孔与管子的间隙可根据GB151中第5.6.4中选取。
管孔表面粗糙,可产生较大的摩擦力,不易拉托,但易产生泄漏,管孔表面严禁有纵向贯通的沟槽。
管孔表面光滑,不易泄漏,但容易拉托。
一般要求表面粗糙度小于或等于12.5μm。
为了能承受更大的拉托力,可采用开槽胀接。
开槽数量视管板厚度而定,小于25mm 时开一个槽,大于25mm时开两个槽。
其原理就是胀接时把管子挤入槽内。
2.强度焊强度焊制造加工简单,抗拉脱能力强,但焊接部分失效时,可二次补焊,更换换热管也比较方便。
强度焊的使用不受压力和温度的限制,但振动较大或有间隙腐蚀的场合不宜采用,因为管子与管板间存有间隙,介质不流动,会产生缝隙腐蚀。
关于管壳式换热器结构设计相关问题的思考

关于管壳式换热器结构设计相关问题的思考随着社会经济的快速发展,工业现代化进程日益加快,人们越来越重视能源的利用效率和消耗,其中管壳式换热器不仅能够有效的提高能源的利用效率,还能够对石油、化工等行业起到节能减排的作用。
本文主要讲述了管壳式换热器的应用,管壳式换热器的结构设计所需要注意的几个问题,以及未来的发展趋势。
标签:管壳式换热器;问题;发展1、管壳式换热器的应用目前,我国的管壳式换热器应用非常广泛,在人们日常生活和工作中随处可见,比如暖气散热片、航天火箭上的油冷却器等。
其主要功能就是保障特定的温度,并且还能够有效的提高设备对能源的利用效率。
管壳式换热器不仅是工业生产中十分重要单元设备,比如冷却器以及凝汽器等,同时也是设备的重要组成部分,比如氨合成塔内的换热器,根据相关统计,交换器的吨位要占据整个工艺设备的20%到30%之间。
随着高温热管技术的快速发展,高温热管换热器的应用范围越来越广,目前常见的应用领域包括工业、民用以及国防等领域。
在轻工业生产过程中,往往会需要500℃以上的清洁空气来满足助燃、干燥以及供氧等需要,选用管壳式换热器能够有效的达到这个要求。
随着管壳式换热器技术的快速发展,必然会带来诸多结构变化。
壳程折流结构的进一步发展,强化传热元件管内流动状态会随之发生变化,为了能够满足这些变化,必须要不断的研究其结构,才能够从根本上解决管内与管间整体强化传热的效果。
根据工业应用的结果可以证明,多种强化传热元件的研究成果是前提条件,必须要结合当时的实际情况和操作条件,组合成高质量、高效率的新型管壳式换热器。
2、管壳式换热器结构设计时要注意的问题2.1 管壳式换热器的介质因素。
首先,管壳式换热器在进行结构设计时,必须要考虑管壳式换热器介质的流向,同时还要保障介质的高粘度,进而得到较高的传热系数。
其次,如果腐蚀介质、高温介质以及高压气体走管程的时候,管程材质可选择不锈钢以及合金钢材料。
最后,如果介质比较容易产生污垢,必须要提高管内的流速,减少污垢,方便于清理。
浅析管壳式换热器设计、制造中几个常见问题

简 要的 探讨 。
一
、
一
设 计 标 准 的 选 用
些 换 热器 的设 计人 员对 设计 、制 造标 准 不熟 悉 ,对 新 老标 准 的
替换不 了解 ,使 得 在换 热器 设计 时对 标准 选用 不正 确 。例如 :高压管 壳 式换 热器 用换 热管 应选 用 G B 6 4 7 9 — 2 0 0 0 标 准 , 而 不 选 用 GB 9 9 4 8 — 2 0 0 6 标 准 。当设 备水 压 试验 压 力大 于 2 0 MP a 时 ,技术 要求 中应提 出 “ 换 热管应 能承受 设备 水压试 验压力值 的压 力” ,以免换 热管 按照 G B 6 4 7 9 — 2 0 0 0 标 准 采 购时 ,因无特 殊 说 明 ,使 得 采 购 的换 热 管
代 ,换热 器 的强 度 计算 ,施工 图 的绘 制均 实现 了 电脑化 ,且产 品的生 产 制造 实现 了机 械化 ,从 而使 得设 计 、制 造人 员忽 视 了操 作 过程 中 的 些 问题 ,本文 针对 管壳 式换 热器 设 计 ,制造 中的 几个 常见 问题 进行
一
设 备用 钢级 别 的提 高 ,其 对应 力腐 蚀开 裂 的敏感 度就越 高 ,此 时若将
性 来说 ,则 需要 增 加钢 中的含 碳 量 。因此 ,这类 “ 以优 代 劣 ”需要特 别注意 设备 的设计温度 ,必要 时需重新 计算 。 综 上所 述 ,材料 代用所 带 来的 利弊 问题是 比较 复杂 的 ,在进 行 代 符 合该 标 准 ( 最 大试 验压 力位 2 0 MP a ) 而实 际却不 能满 足 设备 水压 试 用 时 ,必 须 取得 原 设计 单位 的 许可文 件 ,并 对 改动 部位 作 详 细记 载 , 验 要 求 的 问 题 产 生 。 同 时在 设 备 法 兰 标 准 选 用 上 ,仍 选 用 同时 ,由原 设计 单位 对材 料 代用 的可行 性和 影 响进行 综合 考虑 ,之 后 J B / T 4 7 0 0 — 2 0 0 0 ,而 不 选 用最 新 的 标 准 N B / T 4 7 0 2 0 — 2 0 1 2 , 按 照 方 可 决定 其 代用 是 否可 行 ,并对 可 实施 材料 代 用 的设 备 的焊 接工 艺 、 检 测方 法 等作相 应 的调 整 ,尽 可能 的消 除和 减 少 由材 料代 用所 产生 的 J B / T 4 7 0 0 — 2 0 0 0 ,材 料 Q 2 3 5 A和 1 5 Mn V R仍 可 以用于 制作 设备 法兰 , 而在 新标 准 N B / T 4 7 0 2 0 — 2 0 1 2中已经取 消 了这 两种 材 料用 于制 作设 备 不 利影 响。 法 兰。正 是因 为设 计人 员 的这种 对新 老标 准 替换 的不 了解 ,造 成制造 三 、管板 与换 热管 的连接形式 换 热管 构成 换热器 的传热 面 ,换热 管的规 格和 形状 对 传热 有很 大 厂家不 必要 的损失 。 的影 响 。根 据操 作 温度 、压 力 、介 质 等因素 ,选 用不 同规 格和 形状 的 二 、 材 料 的 代 用 尽管 《 固 定式 压力 容器 安全 技术 监督 规程》 和 《 压力容 器》 对材 料代 用做 出了 相关 规定 ,但 是在 换热 器 的设 计 、制 造 中常 常会 因为材 料采 购 困难等 因素 而 出现材 料代 用 的现 象 ,而 在实 际操 作 中 由材料代 用所 引发 的一些 问题却容 易被人 们忽视 。
管壳式热交换器设计常见问题及对策

- 41 -第11期管壳式热交换器设计常见问题及对策张峰(昆山密友集团有限公司, 江苏 昆山 215316)[摘 要] 根据笔者多年来从事热交换器设计工作的实践,总结了在热交换器设计中容易出现的问题,通过对这些问题的梳理,提醒业内同行在今后的设计中引起重视,避免此类问题的发生。
[关键词] 热交换器;设计;常见问题;应对措施作者简介:张峰(1972—),男,浙江人,本科学历,工程师。
从事压力容器设计审核工作。
在石油化工设备中,管壳式热交换器在整个装置中具有不可替代的重要地位。
其设计基础依据GB/T151-2014《热交换器》,主要按照压力容器规则法进行设计,但往往因设计人员知识面窄、对标准法规的内涵理解不够等原因,导致结构不合理、安全余量不足等问题发生,从而影响设备的安全性能可靠。
现将工作中的实践总结与同行进行交流。
在管壳式热交换器设计过程中,容易发生的失误主要有:1 膨胀节设置考虑有误对于固定管板热交换器膨胀节的设置,有人认为只要管程和壳程的金属温度之差≤50℃,就不需要设置膨胀节,这种观点是不对的。
1.1 设计固定管板热交换器,由于壳、管程进出口温度的不同,壳、管程将产生温差应力,因此要分别计算壳体的轴向应力、换热管轴向应力以及换热管和管板之间连接的拉脱力,如它们同时满足强度或稳定性的情况下,可以不设置膨胀节。
否则它们其中一个不能满足强度或稳定时,都要设置膨胀节。
另外假设管板设计厚度不能满足管板的强度,设置合适的膨胀节就有可能满足管板的强度。
因此膨胀节的设置能够降低管板的厚度,但也不能一味地设置膨胀节,降低管板的厚度,需要从设备制造成本、材料购买、工艺加工的难易、安全性因素等综合考虑而定。
1.2 由此可见膨胀节的设置不仅与管、壳程金属材料的线胀系数、进出口介质的温度、介质的污垢系数、导热系数等有关,它们都会直接影响到σc 、σt 、q 这三个应力的计算结果,因此膨胀节的设置与否,必须综合考虑,不能仅以管、壳程金属温度之差≤50℃来确定。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
由于管壳式换热器的壳侧流径非常复杂,会引起多种流体漩涡、抖振、弹性激振及声学共振,这些振荡组合起来就形成剧烈振动。随着换热器向大型化、高温、高压、高流速、高负荷方向发展,振动有可能更加激烈,严重时不仅使管子破裂,甚至使换热器损坏,所以,必须对振动机制、振动防控措施进行研究。多年来,虽然在理论上提出了一些流体激振机理和振动预测方法,但是,由于流体流动的复杂性,对其规律的认识还比较肤浅,难以进行有效的控制与预防。在工程应用方面,也开发了一些抗振结构,但是效果不理想。需要指出的是:若能对振动频率、振幅、发生地点等加以适当控制,就可以强化传热及防除垢。
随着非线性科学的出现,管壳式换热器内的非线性传热与流动问题开始受到关注,例如非线性流型分析和识别、压力波动的混沌预测和控制等。也有运用分岔理论、实变论、耗散结构理论等非线性学科分支,对池沸腾过程中出现的非线性现象进行研究的报道。但是,对传热过程的非线性研究较少,应加强从新的角度揭示传热机理,创立新的换热器设计方法。
2. 6高粘度流体[ 32—33 ]
高粘流体换热器在石油化工、聚合物生产及加工、轻工、食品等行业中有重要应用。由于流体粘度很大,换热器设计应充分考虑其流动及传热特点,但是传统的实验方法难于获得对这种流体流动、传热的精确描述,而这种描述对研制高粘流体换热器至关重要。随着计算机仿真计算的发展,正在逐步解决这一难题。
2. 8湍流[ 4, 15 ]
湍流问题很复杂。虽然可用三维不稳态流动方程来描述湍流状态,用解析方法来求解方程,但从学术角度出发,也非常困难。预测随着计算机科学、计算流体动力学、非线性科学、实验科学等的发展,湍流问题有可能在21世纪得以解决,从而为管壳式换热器内的流动与传热的数值模拟奠定了基础。
2. 9非线性传热[ 34—39 ]
管壳值传热非线性科学
管壳式换热器作为一种传统的标准换热设备在很多工业部门中大量使用,尤其在化工、石油、能源等部门处于主导地位。当今科学技术的日新月异和过程工业对换热器提出了新的要求,尤其是换热器向高温、高压、大容量、高效益等方向发展,管壳式换热器无论是在设计理论还是在应用实践方面都面临一系列新的机遇和挑战。为了使管壳式换热器在21世纪仍然充满生机与活力.本文将对其工艺设计理论和方法进行回顾,分析目前面临的十大问题,并对其发展前景进行展望[ 1—5 ]。
2. 5污垢[ 16, 30—31 ]
污垢概括起来可分为结晶、颗粒沉积、化学反应、聚合、结焦、生物体的成长及表面腐蚀等。从换热器设计及使用的角度来看,污垢对传热及流动诸参数影响较大,因此,污垢问题受到相当重视,国内外在换热器的污垢设计及防除垢方面取得了一定的进展。但由于问题的复杂性,换热器的设计仍采用超余设计的保守方法来处理污垢问题。因此,还需进一步研究,寻找更为合理的考虑污垢的设计方法。
2工艺设计面临的十大挑战性难题及展望
虽然管壳式换热器工艺设计的原理与方法已达到“标准”化和“规范”化程度,但并非已经非常完善[ 1 ] ,设计工作仍然或将要面临许多有待解决的问题,这些也是目前研发的热点和发展方向。
2. 1多相流动和传热[ 6, 17—22 ]
与无相变系统的设计方法相比,有相变(冷凝和沸腾等)系统的设计要复杂得多,尤其是过程工业中遇到的两相或多相流动及传热问题,例如多元系统的沸腾和冷凝;含有不凝性气体的蒸气冷凝;管束中的沸腾和冷凝等。由于这些过程涉及到复杂的气液两相或多相流、非平衡相变传热和传质等问题,因此,目前尚不能对此进行量化设计。
2. 7物性数据库[ 8 ]
无论是手工计算、计算机辅助优化设计,还是计算流体动力学数值模拟设计,都离不开物性数据及其数据库的支持。但是,对于一些物系,尤其是二元及多元混合物系统,目前尚缺乏系统可靠的物性数据,影响设计的可靠性。因此,应加强相应的基础实验研究,开发和完善能与换热器计算软件接口的数据库,这是换热器设计不可分割的重要组成部分。
1. 5计算机辅助设计法和基于计算流体动力学的设计法[ 11—16 ]
计算机科学与技术的发展,为管壳式换热器设计摆脱繁杂计算、经验设计以及经济效益问题的单纯设计带来了希望。它在换热器设计方面的应用主要经历了3个阶段:①开发通用的、考虑换热器标准的工艺和机械设计等程序,建立换热器的计算机辅助设计系统,以代替繁琐的手工设计;②将工程最优化理论引入设计程序,以年度投资操作和维护费用最低、换热器面积最小、年净收益最大等为目标函数,建立换热器的优化设计软件包;③以计算流体动力学(CFD)和数值传热学为基础,开展换热器的三维流动和传热行为数值模拟,从根本上解决管壳式换热器的设计和放大问题。其中,①、②方面的工作起步较早,进展较快,部分工作已有市售软件。例如HTRI、HTFS (Heat Tranfer and Fluid Flow Services ,简称HTFS)、B-JAC、THREM、CC2Therm和HEAT2DESIGN等设计软件包[ 11—13 ]。这些软件包已成为换热器工艺计算的主要手段,在国内也得到了广泛应用。第③阶段的工作开始相对较晚,由Patan2kar[ 14 ]于1972年提出。管壳式换热器内的流动是复杂的三维流动,要完全准确地模拟出工业规模换热器内部的每一个流动和传递细节,从而确定出流动阻力和换热系数,目前尚难以实现。因此,这方面的工作仍处于学术研究阶段[ 15—16 ]。
3结论
管壳式换热器的工艺设计计算涉及到非稳态三维湍流流动和传热问题,采用基于各种基本原理的计算机数值模拟进行设计放大将是很有前途的模式之一。对管壳式换热器传热与流动过程的非线性问题的研究,将更新设计观点与理论依据,使设计者站在更高层次上去认识、理解与处理众多技术难题。
1. 4流路分析法[ 6, 8 ]
为了克服Bell2Delaware法的局限性,美国传热研究公司(Heat Transfer Research Inc. , HTR I)利用Tinker的流动模型和Delaware大学的实验数据,并引用自己的研究成果,提出了具有独创性的流路分析法。天津大学也于1979年提出了计算壳侧压降的流路分析法,该法应用计算机进行计算。1984年Wills和Johnson对流路分析法进行了简化,可以方便地进行手算[ 8 ]。该法所依赖的各种流路阻力系数仍属于经验公式。
1. 2Kern法[ 6, 8 ]
Kern法在Colburn2Donohue法的基础上作了—些改进。它的主要特点是将设计作为一个整体来处理,即除传热外,同时还考虑壳程2管程流动、温度分布、污垢及结构等问题。Kern[ 7 ]对这一设计方法进行了总结, Hewitt等[ 8 ]增加了新的内容,是目前管壳式换热器的重要设计参考书。
1. 3Bell2Delaware法[ 6, 8 ]
为了进一步改进管壳式换热器壳程的工艺设计,Bell以1963年Colburn等完成的Delaware研究计划成果为基础,提出了Bell2Delaware法,它的特点是利用大量实验数据,引入各流路的校正系数,是一种精确度较高的半理论方法。该法考虑了传热、流动与结构综合效应,但是其传热关联式中的系数与指数由实验数据回归而得,适用范围受到限制。
1工艺设计原理与方法研究进展
管壳式换热器的设计包括热力设计、流动设计、结构设计以及强度设计等,而工艺设计一般是指传热(或热力)设计和压降(或流动)设计[ 4, 6 ]。
1. 1Colburn2Donohue法[ 6 ]
管壳式换热器壳侧的传热和流动过程比较复杂,因此,壳侧的传热和压降设计计算令人关注,一般设计原理的建立即指壳侧传热和压降计算方法的确定。1933年Colburn首先提出了以理想管排数据为基础的壳侧传热系数计算关联式。而对于带有折流板的管壳式换热器,由于漏流和旁流的存在,设计时采用Sieder2Tate关联式计算则更为方便[ 7—10 ]。由于换热器中流体的传热与流动阻力是同时发生,二者相互制约,因此在设计计算中应将二者作为一个整体加以考虑。1949年, Donohue第1个提出了这种完整的管壳式换热器综合设计方法。它的传热计算式是对Colburn关联式的修正,因此,称为Colburn2Donohue法。
2. 10换热器中流动及传热过程的数值模拟[ 14—16, 40 ]
在换热器流动及传热过程的数值模拟方面,国内外学者已经作出了一定的努力,希望通过计算机建立描述整个系统的流体流动及传热等过程的物理数学模型,通过数值求解了解换热器内详细的三维流场及传热信息,克服经验或半理论设计的不足,实现换热器的定量设计和放大预测。模拟结果的有效性取决于物理和数学模型的正确性,依赖于计算机的运算速度和存储能力,与所用的计算方法有很大关系。这是一个多学科交叉课题,是一项系统工程,需要加强合作研究和探索。
2. 2最优化[ 10 ]
为达到能量的合理利用,获得最大的经济利益,需使工艺设计实现最优化。目前,最优化设计是换热器设计的研究热点之一,并提出了多种方法,但不够成熟,甚至对优化目标、评价参数也不一致,有待进一步探讨。
2. 3传热强化[ 20—21, 23—29 ]
对于管壳式换热器,强化传热方法按是否消耗外加功率可分为有源技术(Active Technology)和无源技术( Passive Technology) ,前者消耗外加能量,后者不消耗能量。后者主要是使传热壁面的温度边界层减薄或调换传热壁面附近的流体。主要有2种实施途径:①对传热表面的结构、形状适当加以处理与改造;②在传热面或传热流路上设置湍流增进器,或在流体中加入添加剂,特别是加入适当的固体颗粒,不仅强化传热,还可以防垢和除垢。在有源技术中,应用电场、磁场等各种场强及其协同作用强化传热是近年来比较关注的研究方向。例如EHD ( Electro2hydrodynamics)技术,即电气流体力学技术,它可强化对流、冷凝和沸腾传热。但是,对于不同的管壳式换热器如何选择与设计最优的强化传热措施,还需进一步探讨。
