测量滑轮组的机械效率实验报告单
测算滑轮组的机械效率
测算滑轮组的机械效率
紫阳县高桥中学彭远凯
[课标要求]
１．测定滑轮组的机械效率
２．比较滑轮组在不同使用情况下的机械效率
［主要器材］
滑轮组两套、钩码若干、弹簧测力计、刻度尺、铁架台、细线等。
［实验准备］
１．用滑轮组提升重物时，有用功等于，总功等于。
２．叫做机械效率，用滑轮组提升重物时的机械效率表达式为：。
［操作与思考］
１．用一个定滑轮和一个动滑轮组成滑轮组
１）用弹簧测力计测出２个钩码的重Ｇ；
２）按图所示，组装好实验装置，记下钩码上沿的位置
和栓住弹簧测力计的线端的位置；
３）竖直向上提起钩码，读出弹簧测力计的拉力Ｆ；
４）量出钩码提升的高度h，拴住弹簧测力计的线端上升
的距离Ｓ；
５）算出有用功、总功和机械效率η，将各项数据填入
下表。
６）取４个钩码，仿照上述步骤操作和测量，算出相应的有用功、总功和机械效率，将各数据填入表中。
７）比较两次实验结果可知，提升不同的钩码时，同一滑轮组的机械效率。
（填“相同”或“不同”）
滑轮组钩码
重
G/N
钩码上
升的高
度h/m
拉
力
F/
N
线端上
升距离
s/m
有用
功
W/J
机械效率η
第一组第二组
[问题讨论]
１．为什么用同一滑轮组提升不同重物时，它的机械效率会不同？用不同的滑轮组提升同样重物时，它们的机械效率也不同？
２．为什么滑轮组的机械效率总小于是？如何提高滑轮组的机械效率？。
测量滑轮组的机械效率实验报告单
2.按照图12.3-2安装滑轮组，分别记下钩码ቤተ መጻሕፍቲ ባይዱ弹簧测力计的位置；
3.缓慢拉动弹簧测力计，使钩码升高，读出拉力F的值，用刻度尺测出钩码上升的高度h和弹簧测力计移动的距离s，将这三个量填入表格；
4.算出有用功W有、总功W总、机械效率η并填入表格；
5.改变钩码的数量，重复上述实验。
评估：
⑴在三次实验中测得的滑轮组的机械效率一样吗？
⑵在利用滑轮组提升物体时，其机械效率主要与哪些因素有关？、、
交流与合作：
探究实验报告单
实验题目：
测量滑轮组的机械效率
班级：
姓名
实验目的：
通过实验测量滑轮组的机械效率
实验器材：
铁架台、定滑轮、动滑轮、弹簧测力计、钩码、细线、刻度尺
探究过程：
探究过程：
提出问题：
在利用滑轮组提升物体时，其机械效率主要与哪些因素有关？
猜想与假设：
在利用滑轮组提升物体时，其机械效率主要与有关
进行实验与收集证据：
测滑轮组的机械效率
实验原理：
所测物理量：
物重G、拉力F、重物上升的高度h、绳 绳自由端移动的距离S
测量仪器：弹簧测力计、刻度尺
实验步骤：
1、按图组装滑轮组，记下钩码 和弹簧测力计的位置 2、匀速竖直向上拉动弹簧测力 计，使钩码G升高，读出弹簧测 力计的示数F,用刻度尺测出钩码 上升的距离h和弹簧测力计移动 的距离s
1、在研究“影响滑轮组的机械效率因
素”的实验中，小聪同学预设的实验过
程是：用弹簧测力计测出一个钩码的
重力，按照图甲组装滑轮组，静止时
读出测力计的示数F1，根据 η= 计 甲
乙
算出滑轮组的机械效率η1。再按照图乙组装滑轮
组（动滑轮大小变化），改变所提物重，提升两
个钩码，重复上述实验计算出滑轮组的机械效率
物体提升的速度
1、在“测滑轮组机械效率”的实验 中，小强按正确方法操作，如图是 他实验中的情景，下表是他记录的 一组数据。 （1）由表中数据可计算出，滑轮组 对钩码做的有用功为_0_.2_5_J,人做的 总功为_0_.2_1_J。
（2）对以上两个计算结果 进行比较，其不合理之处是 _有_用__功__大__于__总_功_；结合测力 计放大图，可知小强的错误 是_测__力_计__的__示__数__读_错____。 （3）在该次实验中，所测滑
测滑轮组的机械效率
在此实验中操作的关键：
1、匀速竖直向上拉动弹簧测力计
2、不能在静止时读弹簧测力计的示数， 应在匀速拉动过程中读数
对于如图所示的滑轮组，如果没 有刻度尺，能否测出该滑轮组的 机械效率？
1被提升物体的重 滑轮组的机械 效率的影响因素： 2动滑轮重及绳重
3绳与滑轮间的摩擦
1、某实验小组在“测滑轮组的机械效率”的实 验中得到的数据如表所示，第1、2、3次实验装 置如图中的甲、乙、丙所示。
测滑轮组机械效率的实验
江都区第二中学 王开元
1
1. 在测定滑轮组机械效率的实验中，如图所示：
（1）实验原理是 W有 W总
（2）测定滑轮组的机械效率，应测定的物理量有钩码的重G ， 钩码上升高度h， 拉力F ， 绳端移动距离s ，需要计算
的物理量有 有用功W有 ， 总功W总 ，机械效率η 。 （3）所用器材除钩码、铁架台、滑轮组、细绳外，还需
A、大于10牛； B、小于10牛； C、等于10牛； D、无法判断。
33
15.如图, 用三个力沿不同的方向拉绳子,
则： ( D )
A F1最大； C、F3最大；
B、F2最大； D、一样大。
34
16.如图所示的各滑轮组中, 物体重量都是G , 不计摩擦 和滑轮重,•使物体匀速上升, 拉力F 最小的是图：( B )
28
9、2002年3月25日22时15分，随着指挥员 “点火” 口令的下达，“神舟三号”飞 船从中国酒泉卫星 发射中心，稳稳上升， 飞向太空·在点火后的几 十秒钟内，“神 舟三号”飞船的动能___增__大______ ， 重力 势能___增__大______ ，机械能 增大 。 (均填“增大”、“不变”或 “减小”)。
要 刻度尺 和 弹簧测力计 。
2
（4）安装好滑轮组，记下 钩码 和 弹簧测力计 的位置， 匀速拉动弹簧测力计使钩码G升高，记下 钩码上升高度h ， 并从弹簧测力计得出 拉力F 的值和弹簧测力计移动的 距离 s 。
（5）设计表格
钩码重 弹簧测力 钩码上升高 绳端移动 有用功 总功 机械效 G/N 计示数F/N 度h/m 距离s/m W有/J W总/J 率η
的球从同一高度落下，打到木桩上，看木桩插入的深 度判断重力势能的大小

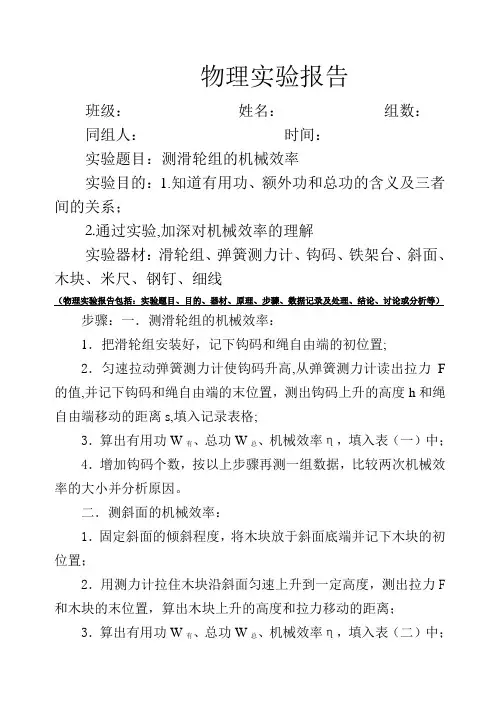

初中物理实验报告(测机械效率)
物理实验报告
班级：姓名：组数：
同组人：时间：
实验题目：测滑轮组的机械效率
实验目的：1.知道有用功、额外功和总功的含义及三者间的关系；
2.通过实验,加深对机械效率的理解
实验器材：滑轮组、弹簧测力计、钩码、铁架台、斜面、木块、米尺、钢钉、细线
（物理实验报告包括：实验题目、目的、器材、原理、步骤、数据记录及处理、结论、讨论或分析等）步骤：一．测滑轮组的机械效率：
1．把滑轮组安装好，记下钩码和绳自由端的初位置;
2．匀速拉动弹簧测力计使钩码升高,从弹簧测力计读出拉力F 的值,并记下钩码和绳自由端的末位置，测出钩码上升的高度h和绳自由端移动的距离s,填入记录表格;
3．算出有用功W有、总功W总、机械效率η，填入表（一）中；
4．增加钩码个数，按以上步骤再测一组数据，比较两次机械效率的大小并分析原因。
二．测斜面的机械效率：
1．固定斜面的倾斜程度，将木块放于斜面底端并记下木块的初位置；
2．用测力计拉住木块沿斜面匀速上升到一定高度，测出拉力F 和木块的末位置，算出木块上升的高度和拉力移动的距离；
3．算出有用功W有、总功W总、机械效率η，填入表（二）中；
4．增加斜面的倾斜程度，按以上步骤再测两组数据，比较三次机械效率的大小并分析原因。
表（二）。
实验探究：测量滑轮组的机械效率

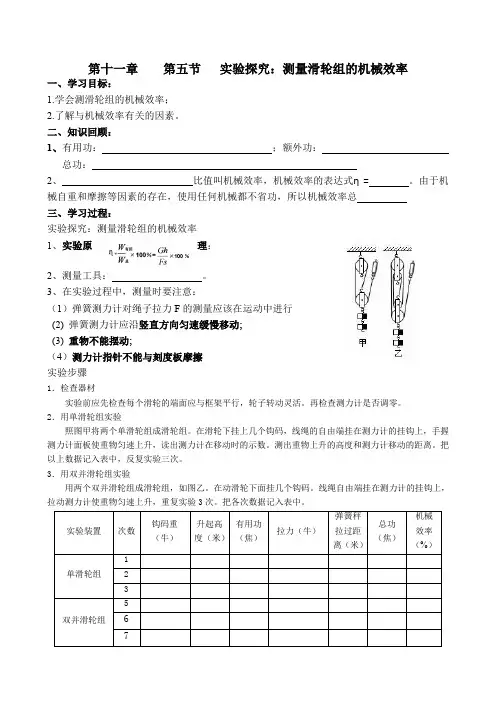

第十一章 第五节 实验探究：测量滑轮组的机械效率一、学习目标：1.学会测滑轮组的机械效率；2.了解与机械效率有关的因素。
二、知识回顾：1、有用功： ；额外功：总功：2、 比值叫机械效率，机械效率的表达式η= 。
由于机械自重和摩擦等因素的存在，使用任何机械都不省功，所以机械效率总 三、学习过程：实验探究：测量滑轮组的机械效率 1、实验原理：2、测量工具： 。
3、在实验过程中，测量时要注意：（1）弹簧测力计对绳子拉力F 的测量应该在运动中进行 (2) 弹簧测力计应沿竖直方向匀速缓慢移动; (3) 重物不能摆动;（4）测力计指针不能与刻度板摩擦 实验步骤1．检查器材实验前应先检查每个滑轮的端面应与框架平行，轮子转动灵活。
再检查测力计是否调零。
2．用单滑轮组实验照图甲将两个单滑轮组成滑轮组。
在滑轮下挂上几个钩码，线绳的自由端挂在测力计的挂钩上，手握测力计面板使重物匀速上升，读出测力计在移动时的示数。
测出重物上升的高度和测力计移动的距离。
把以上数据记入表中，反复实验三次。
3．用双并滑轮组实验用两个双并滑轮组成滑轮组，如图乙。
在动滑轮下面挂几个钩码。
线绳自由端挂在测力计的挂钩上，拉动测力计使重物匀速上升，重复实验3次。
把各次数据记入表中。
(1)、比较1、2、3两次实验，可得的结论： (2)、比较5、6、7两次实验，可得的结论： 提高滑轮组机械效率的方法：增加被提升物体的重量、使用较轻的动滑轮、设法减小绳和轮之间的摩擦。
滑轮组的机械效率的典型无关因素 三、练习1．小明在“测滑轮组机械效率”的实验中，用如图甲所示的滑轮组进行了三次实验，数据如下表：（1）分析表中数据，回答以下问题：图甲 图乙 图丙①表中有一个数据的记录是错误的，错误的数据是____________； ②第3次实验中滑轮组的机械效率是 __ ___；③本次实验得到的结论是： （2）小红在小明实验的基础上利用图乙也做了实验， ①小红的做法目的是为了改变 ；②当这两位同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，它们的机械效率___ _（选填“相同”或“不相同”），理由是：_________________。
人教版八年级物理测量滑轮组的机械效率
（7）滑轮组机械效率与物体被提升的高度和绳子段数（绕线方式）无关；
6、提高滑轮组机械效率的方法：（1）同一滑轮组，提升物体的重力越大，机械效率越大；
（2）所挂重物相同时，动滑轮越轻，机械效率越高；（3）减小机械摩擦。
实验：测量滑轮组的机械效率
1、实验装置图
2、实验原理：η＝ ＝ ＝ ＝
3、实验器材及其作用
（）滑轮组、绳子；
（2）钩码：改变物重的大小；
（3）刻度尺：测量钩码上升的距离和绳子自由端移动的距离；
（4）弹簧测力计：测量绳子自由端拉力的大小。
4、实验方法：控制变量法
（1）探究滑轮组的机械效率与物重的关系：控制同一滑轮组提升重物的高度相同，改变滑轮组所吊钩码的数量；
（6）影响滑轮组机械效率的因素：物体重力、动滑轮重力、机械摩擦；
（7）滑轮组机械效率与物体被提升的高度和绳子段数（绕线方式）无关。
6、提高滑轮组机械效率的方法：（1）同一滑轮组，提升物体的重力越大，机械效率越大；
（2）所挂重物相同时，动滑轮越轻，机械效率越高；（3）减小机械摩擦。
（2）实验中分别记下钩码和弹簧测力计的起始位置的目的：测量钩码和弹簧测力计移动的距离；
（3）承担物重绳子段数的判断：在动滑轮和定滑轮之间画一条虚线，有几段绳子与动滑轮相连，就有几段绳子承担物重；
（4）绳子自由端移动的距离和物体上升高度的关系：s=nh；
（5）弹簧测力计静止读数错误的原因：没有考虑摩擦力对滑轮组机械效率的影响；
实验：测量滑轮组的机械效率
1、实验装置图
2、实验原理：η＝ ＝ ＝ ＝
3、实验器材及其作用
（1）滑轮组、绳子；
重点实验18测量滑轮组的机械效率(原卷版+解析)
重点实验18 测量滑轮组的机械效率【提出问题】对同一滑轮组装置，机械效率是否不变 【猜想与假设】同一滑轮组的机械效率可能与被提升物体物重有关 【设计与进行实验】1.实验器材： 弹簧测力计 、 刻度尺 、细绳、动滑轮、定滑轮、钩码若干；2.实验原理：总有W W =η；3.实验步骤：①安装好滑轮组，记下钩码和弹簧测力计的位置；①缓慢匀速拉动弹簧测力计，使钩码G 升高，用刻度尺测量钩码上升的高度h 和绳端移动的距离s ，填入表中；①算出有W 、总W 、η，填入表格中；①改变钩码数量，重做两次实验，并将测量数据填入表中。
数据记录【分析和论证】由1、2、3次实验可知，提升的钩码重力增加时，有用功增加，额外功基本不变（克服摩擦力及动滑轮重力做的功基本不变），由额有有总有W W W W W +==η可知，机械效率会增大。
【实验结论】同一滑轮组的机械效率与被提升的物重有关，物重越大，机械效率越高。
【实验方法】 控制变量法的应用①探究滑轮组的机械效率与所吊的重物重力之间的关系（控制绕线方式相同，改变滑轮组所吊钩码的数量）； ①探究滑轮组的机械效率与动滑轮重力大小的关系（控制滑轮组所吊钩码的数量相同，改变动滑轮数量或换重力不同的动滑轮）；①滑轮组的机械效率与物体被提升的高度的关系（控制同一滑轮组的绕线方式相同，所提钩码重力相同，改变钩码上升的高度）。
【交流与讨论】（1）测量拉力大小的原理：用弹簧测力计沿竖直方向匀速拉动绳子目的（减小摩擦引起的误差），此时拉力大小等于弹簧测力计的示数；（2）承担重物绳子段数的判断：与动滑轮连接的段数即为承担重物绳子的段数；（3）滑轮组机械效率的影响因素：物体的重力、动滑轮重力、绳子与滑轮之间的摩擦力。
与绳子的绕法、绳子段数无关； （4）提高机械效率的方法增加物重、减小动滑轮重力、减小机械间的摩擦。
（5）弹簧测力计静止时读数的分析：所测拉力偏小，机械效率偏高，说明滑轮组的机械效率与物体的运动状态有关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量滑轮组的机械效率
实验报告单
Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
探究实验报告单
实验题
目：
测量滑轮组的机械效率
班级：日期：组次：成员：
实验目
的：
通过实验测量滑轮组的机械效率
实验器
材：
铁架台、定滑轮、动滑轮、弹簧测力计、钩码、细线、刻度尺
探究过程：
探究过程：提出问题：
在利用滑轮组提升物体时，其机械效率主要与哪些因素有关
猜想与假设：
在利用滑轮组提升物体时，其机械效率主要与有关
进行实验与收集证据：
1.用弹簧测力计测量钩码所
受的重力G并填入表格；
2.按照图安装滑轮组，分别
记下钩码和弹簧测力计的
位置；
3.缓慢拉动弹簧测力计，使
钩码升高，读出拉力F的
值，用刻度尺测出钩码上
升的高度h和弹簧测力计
移动的距离s，将这三个
量填入表格；
4.算出有用功W有、总功W
总、机械效率η并填入表格；
5.改变钩码的数量，重复上述实验。
评估：
⑴在三次实验中测得的滑轮组的机械效率一样吗
⑵在利用滑轮组提升物体时，其机械效率主要与哪些因素有关、、
交流与合作：。
