一、设计概述
机箱机柜在装置机械、液压、电子电气等设备中，是保护设备免受外
界环境侵害，并方便设备的维护保养的最重要的设备。
机柜的设计要求设
计内容准确、重视细节、安全可靠、方便安装、质量稳定、造价合理，是
一种非常精密的设计。
本文综合了市面上常见的机柜标准，给大家介绍标
准机箱机柜的设计。
二、标准机柜的几大特点
1、机柜材质要求：机箱机柜一般选用冷板精密冲压、热镀锌等高强度、高保护性能的优质金属材料，材料表面需涂有绝缘涂料，保证机柜有
较高的抗静电性能。
2、机柜形状设计要求：机柜采用正方形、长方形或圆形的形状设计，内部结构布局丘陵样布局，外表装饰要求高档、简洁大气，颜色要求深色。
3、机柜组件结构设计：机柜的各部分结构设计定位准确，结构紧凑，要求各部装配件之间可以完美的拆装更换，机柜底部设计为凸点、凹点或
垫脚条的形式，实现机柜与底座完美连接，提高整体机柜的稳定性。
机柜设计机架标准.
插箱面板 安装立柱
机架与插箱宽度方向的安装尺寸
10
19”机箱产品的种类. 机柜的优点在于提供机箱安全保护和扩充的便利性,早期常
用也用于开和工始工业 大 业控 量 用制 使 产机 用 品台两;因大,近此类几其:年产由品于的网种络类的大发致展可,区网分络成通办讯公设室备 办公室用产品 Server. Telcom产品 Internet/Intranet产品 其它计算机周边相关产品 工业用产品 (Industrial PC) Control Panel 其它机器辅助相关产品
11Biblioteka EAR FLANGE MOUTING HOLE
机箱必须设计左右侧耳用于机箱和机柜的规定，图 中给出了机箱侧耳的开孔尺寸和形状
12
PANEL SLOT FOR ASSEMBLY
13
机箱设计时外观和机柜的关系. 外观尺寸:机箱受限于机柜的尺寸限制,因此设计时需考虑下列几点:
在高度方面;由于高度以U为单位,1U为1.75”或44.45mm,因此如果1U机箱的高度不可 超出44.45mm,为了堆栈和拆装方便,通常设计成44mm以下,以此类推即使不同U之机 箱其实际高度亦比该U少一些,让机柜内每一台机箱之箱有间隙而不会影响组装和拆 卸. 在宽度方面;19”机柜在内部四个角落都有钣金件(或铝矩形)支柱用以支撑机柜和固 定机箱,因此其内部宽度只有450mm(约17.7”左右)可装机箱,而非有19”宽度可装机箱, 且机箱在设计上为要考量组装性,不可能宽度设定成450mm,通常不会超过440mm,左 右会各留5mm间隙,若有考虑在两侧装设滑轨(装滑轨的机箱高度都比较低,大都不会 超过4U高度)以方便机箱拆装和保养时,机箱还要再缩小宽度,常用的滑轨厚度有 10~20mm不等,双边都要装滑轨,扣除两倍的厚度,如此机箱宽度就更窄了. 在深度方面;深度要考虑的就是机箱在机柜内必需有空间散热,跑线和其它机构的安 排,由于左右两侧空间不大,只好利用前后方的空间了,通常前后各有75mm以上的空 间(和固定架位置有关),因此600mm的机柜其机箱深度最好设计在450mm以下.
[实用参考]机柜使用说明书.doc

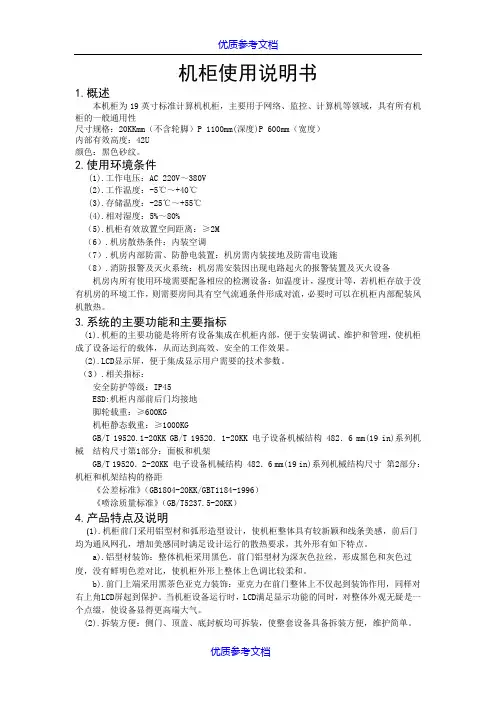

![[实用参考]机柜使用说明书.doc](https://img.taocdn.com/s3/m/0749e506a8956bec0975e3f0.png)
机柜使用说明书1.概述本机柜为19英寸标准计算机机柜，主要用于网络、监控、计算机等领域，具有所有机柜的一般通用性尺寸规格：20KKmm（不含轮脚）P 1100mm(深度)P 600mm（宽度）内部有效高度：42U颜色：黑色砂纹。
2.使用环境条件(1).工作电压：AC 220V～380V(2).工作温度：-5℃～+40℃(3).存储温度：-25℃～+55℃(4).相对湿度：5%～80%（5).机柜有效放置空间距离：≥2M（6）.机房散热条件：内装空调（7）.机房内部防雷、防静电装置：机房需内装接地及防雷电设施（8）.消防报警及灭火系统：机房需安装因出现电路起火的报警装置及灭火设备机房内所有使用环境需要配备相应的检测设备：如温度计，湿度计等，若机柜存放于没有机房的环境工作，则需要房间具有空气流通条件形成对流，必要时可以在机柜内部配装风机散热。
3.系统的主要功能和主要指标(1).机柜的主要功能是将所有设备集成在机柜内部，便于安装调试、维护和管理，使机柜成了设备运行的载体，从而达到高效、安全的工作效果。
(2).LCD显示屏，便于集成显示用户需要的技术参数。
（3）.相关指标：安全防护等级：IP45ESD:机柜内部前后门均接地脚轮载重：≥600KG机柜静态载重：≥1000KGGB/T 19520.1-20KK GB/T 19520．1-20KK 电子设备机械结构 482．6 mm(19 in)系列机械结构尺寸第1部分：面板和机架GB/T 19520．2-20KK 电子设备机械结构 482．6 mm(19 in)系列机械结构尺寸第2部分：机柜和机架结构的格距《公差标准》（GB1804-20KK/GBT1184-1996）《喷涂质量标准》（GB/T5237.5-20KK）4.产品特点及说明(1).机柜前门采用铝型材和弧形造型设计，使机柜整体具有较新颖和线条美感，前后门均为通风网孔，增加美感同时满足设计运行的散热要求，其外形有如下特点。
实用的标准机柜结构设计的要求规范
实用标准文案Q/UTS UT斯达康通讯有限公司企业标准Q_UTSB_006A0_200419″标准机柜结构设计规范The mechanical criterion of 19 inch normal cabinets designing2005-11-15 发布2005-11-15 实施U T斯达康通讯有限公司发布Revision HistoryUTStarcom ProprietaryNot for use or disclosure outside UTStarcom, Inc. or any of its subsidiariesExcept under prior written agreement.Intended Audience: H/W Group, Quality Assurance Group & Internal Auditors.This document is controlled electronically and any hard copy should be considered uncontrolled.This document is owned by HZ of Mechanical Development Process Team Chairperson.前言本标准制订的目的，主要是为了适应公司日益全球化发展的需要，也是为了增强公司机柜可互换性、提高公司机柜设计效率和质量、降低公司机柜研发和生产成本的需要。
本标准主要以IEC标准为主，参照了ETSI、NEBS标准对机柜性能部分的要求及NEBS标准对机柜工程安装的要求。
标准起草：徐建华目次1范围 (1)2引用标准 (1)3术语定义 (2)3.1设备实体(equipment practice) (2)3.2机柜(cabinet) (3)3.3机架(rack) (3)3.4插箱(subrack) (3)3.5机箱(chassis) (3)3.6插件(plug-in unit/model) (3)3.7机柜高度(cabinet height) (3)3.8机柜宽度(cabinet width) (3)3.9机柜深度(cabinet depth) (3)3.10协调尺寸(co-ordination dimension) (4)4机柜设计的总原则 (4)5机柜的分类及特点 (4)5.1按照使用环境分类 (4)5.2按照拼装式方式分类 (4)6机柜的基本组成 (5)6.1顶围框、底座、外柱的设计 (5)6.2前门、后门的设计 (5)6.3左、右侧板的设计 (6)6.4安装柱的设计 (6)6.5导轨的设计 (6)6.6搁板的设计 (6)6.7铭牌的设计 (6)6.8支撑脚的设计 (7)6.9脚轮的设计 (7)6.10吊环的设计 (7)7机柜设计的基本要求 (8)7.1机柜的外形尺寸、装配尺寸及机柜并架要求 (8)7.2机柜的刚度、强度和重量 (8)7.3机柜的走线要求 (8)7.4机柜使用的热环境及散热能力 (8)7.5机柜的电磁兼容能力 (8)7.6防雷击性能要求 (8)7.7机柜的防振等级要求 (8)7.8机柜稳定平衡的最大角度要求 (8)7.9机柜的防尘要求 (9)7.10机柜的包装运输要求 (9)7.11机柜的工程安装要求 (9)7.12机柜三防设计要求 (9)7.13机柜的工业造型设计要求 (9)7.14机柜的人机工程设计要求 (9)7.15机柜的防水等级要求 (9)7.16机柜的生产成本要求 (9)8机柜设计的基本准则 (10)8.1热设计准则 (10)8.2静电防护设计准则 (10)8.3EMC设计准则 (10)8.4“三防”设计准则 (11)8.5维修性设计准则 (12)8.6互换性设计准则 (12)8.7可达性设计准则 (12)8.8模块化设计准则 (12)8.9人机工程设计准则 (13)8.10防错误设计准则 (13)8.11标识设计准则 (13)9机柜的协调尺寸及公差 (14)9.1外形协调尺寸及公差 (14)9.2内部装配协调尺寸及公差 (15)9.3工程安装尺寸协调尺寸及公差 (17)10机柜空区挡板的设计 (18)10.1空区挡板的基本尺寸及公差 (18)10.2空区挡板与机柜的装配 (20)19″标准机柜结构设计规范The mechanical criterion of 19 inch normal cabinets designing1范围本标准规定了公司19″标准机柜结构设计的基本尺寸、基本性能及工程安装要求。
机箱设计规范
第一章機箱設計要點設計機箱應滿足的七大功能1.使用功能2.外觀功能3.產品成本4.生產工藝5.儲運需求6.維護方便7.安全環保需求第二章機箱結構規格1.后板的結構規范1.1L形封條的長度120.10mm(參見附圖4)1.2L形封條的折邊距主機板108.10mm1.3L形封條前端距側板最小1~2mm1.4IO APERTURE外形尺寸44.45mm*158.75mm,(參見附圖2)1.5主機板厚度通常為1.57mm~1.60mm1.6主機板支架距主板距離取決于主板固定主式,常見固定方式有銅柱﹑間隔柱﹑彈扣﹑鉚釘等1.7電源的外形尺寸150W*86H*140D,(參見附圖3)1.8電源上部距上蓋5~10mm,電源通常居中放置2.機箱內部結構規范2.1 主機板的外形尺寸(參見附圖2和附表1)2.2 主機板最上一個L形封條的中心距IO APERTURE的下方距離13.11mm 2.3 主機板左邊界主機板支架距離2.11mm2.4 主機板上邊界距離電源3~10mm2.5 主機板下邊界距底板2~10mm2.6 后窗D=10~15mm2.7 最上方CDD距上蓋距離12~20mm2.8 主機板右側邊界距離HDD通常5mm2.9 CDD Full safe的設計﹐主機板右邊界距CDD最小2mm2.10 隨主機板的類型的不同﹐主板外形尺寸的差異直接影響機箱的外形尺寸2.11 CDD最長220mm,擴展卡最長340mm,主機板最長330mm3.機箱前板結構規范3.1 CDD/FDD/HDD外形尺寸(參見附圖5和附表2)3.2 前板CDD孔邊距離前板邊緣5~10mm3.3 CDD/FDD中中時中心線共線﹐中左時FDD中心距CDD中心23.5mm 3.4 CDD的間距43mm,FDD的間距25.60mm,HDD的間距一般大于25.60mm 3.5 FDD﹑HDD高度均為24.50mm。
标准机箱机柜设计
v1.0 可编辑可修改标准机箱机柜设计一、机箱面板1、面板（见图1-1~图1-3）2、面板宽度B的尺寸系列：，，3、高度H的尺寸系列见表1-14、面板的材料：面板一般使用型材或冷轧钢板制作；工作站的面板用铝合金板制作，厚度分为10mm、、、几个规格；5、面板上的装饰：为了机箱外表的美观，一般在机箱的面板上都有一些装饰性的丝印、凹凸槽等，原则是不能影响机箱功能及牢固性，公司的标志一般装在机箱面板的左上角醒目位置，特殊情况可例外；表1-1代号图号H h1 h2 h3±1-11U2U1-2 1U2U3U4U 177 5U6U1-3 6U 7U 8U9、挂耳：挂耳可与面板做成一体，也可单独做成一个零件，但挂耳上的上架孔以及挂耳与机箱面板整合后的外型尺寸必须符合GB/10、把手：把手应优先选用《机械设计通用件标准库》中的把手，为了便于机箱上架后与机柜立柱贴平，机箱面板上固定把手的螺钉应选用沉头螺钉，面板也需在背面沉孔，把手装上后，不得影响上架螺钉的装配；新设计把手时，应符合以下标准：（1）4U（包含4U）以上的机箱，把手固定孔距为138mm，固定螺孔为2-M4；（2）2U机箱把手固定孔距为64mm，固定螺孔为2-M4；（3）1U机箱把手固定孔距为35mm，固定螺孔为2-M3；11、前框：前框是面板与箱体之间的过渡件，它和面板、箱体都要有良好的电接触，前框不光要支撑面板，还要支撑装在门板内的开关、灯板、防尘网组件等，前框上开关类的开孔可参照《机械设计标准库》，驱动器的开孔是在驱动器外型尺寸基础上周边放大，前框与箱体之间的间隙单边留比较合适；12、门组件：门组件一般由门、玻璃、门铰链几部份组成，因要监视门内指示灯的运行状态，一般在门上都开有能够看到灯的观察窗，在观察窗内嵌有门玻璃；门铰链是把门与箱体联接起来的一个重要部件，应优先选用《机械设计通用件标准库》中的标准门铰链，设计时应对门的开闭情况做模拟试验，包括锁在内的所有门上附件不得与面板有碰撞、卡滞现象，完全开启后的门也不能碰在面板上，以免蹭掉面板上的喷涂层；一般门与门框的间隙单边留比较合适，靠近门铰链侧的间隙可适当放大，考虑到转动干涉及外表的美观，门铰链侧的边可铣成斜边，门框相应位置也需倒角。
机柜设计机架标准
12.7mm两个U之间最近的固定孔距离,即上面U的最下方固定孔和下面U的最上方
固定孔距离,因此1U和1U之相接合位置在12.7mm距离的正中间. 6.75机箱在最上方(或最下方)的固定孔和机柜内侧上端(或下端)之间的距离.
15
定机箱,因此其内部宽度只有450mm(约17.7”左右)可装机箱,而非有19”宽度可装机
箱,且机箱在设计上为要考量组装性,不可能宽度设定成450mm,通常不会超过 440mm,左右会各留5mm间隙,若有考虑在两侧装设滑轨(装滑轨的机箱高度都比较 低,大都不会超过4U高度)以方便机箱拆装和保养时,机箱还要再缩小宽度,常用的滑轨 厚度有10~20mm不等,双边都要装滑轨,扣除两倍的厚度,如此机箱宽度就更窄了. 在深度方面;深度要考虑的就是机箱在机柜内必需有空间散热,跑线和其它机构的安 排,由于左右两侧空间不大,只好利用前后方的空间了,通常前后各有75mm以上的空 间(和固定架位置有关),因此600mm的机柜其机箱深度最好设计在450mm以下.
14
机柜固定孔:机箱放入机柜时必需由两侧固定,其固定孔通常在mounting flange上,其位置 尺寸如图所示,图中尺寸在宽度标示上有3个,每个尺寸又各有三个数字,其中最上层
的尺寸为19英吋机柜的标准尺寸(即450,465,483.4三个尺寸),三个尺寸所代表的意
义如下:
450mm机箱可放入机柜内之最宽距离. 465mm机箱和机柜之固定孔的间距. 483.4mm机箱上mounting flange两侧可容许之最宽距离. 31.8mm1U高度内之两个固定孔距离,若1U高度内有三个固定孔时,其固定孔之间 距为31.8mm的一半15.9mm.
插箱面板宽度b 插箱宽度安装尺寸B0±1.6 机架宽度安装空间B1
