单相异步电机是一种常见的电动机，其工作原理主要基于磁场的旋转。
首先，在单相异步电机中，有一对定子绕组，称为主绕组。
这对定子绕组中的一条绕组与电源相连接，另一条绕组与一组电容器并联连接。
在电源供电的情况下，电容器会产生一个相位差，从而在定子绕组中形成一个旋转磁场。
其次，单相异步电机中还有一个旋转子，它位于定子绕组内部，并与定子绕组之间存在一定的间隙。
当旋转子静止时，由于旋转子的形状不对称，定子绕组中的旋转磁场将产生一个磁力，使得旋转子开始转动。
然而，单相异步电机由于缺乏旋转磁场的自激励，无法自动启动运行。
因此，在启动过程中，通常需要一种辅助装置来帮助启动电机。
例如，可以通过加装一个起动绕组或者一个辅助磁极来产生旋转磁场，并通过电容器来实现相位差。
综上所述，单相异步电机的工作原理主要基于磁场的旋转，通过定子绕组中的旋转磁场产生磁力，使得旋转子开始转动。
异步电动机基本知识
异步电动机基本知识异步电动机(asynchronous motor) 又称感应电动机,是由气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩,从而实现机电能量转换为机械能量的一种交流电机。
异步电动机按照转子结构分为两种形式:有鼠笼式、绕线式异步电动机。
作电动机运行的异步电机。
因其转子绕组电流是感应产生的，又称感应电动机。
异步电动机是各类电动机中应用最广、需要量最大的一种。
在中国，异步电动机的用电量约占总负荷的60％多。
基本特点转子绕组不需与其他电源相连，其定子电流直接取自交流电力系统；与其他电机相比，异步电动机的结构简单，制造、使用、维护方便，运行可靠性高，重量轻，成本低。
以三相异步电动机为例，与同功率、同转速的直流电动机相比，前者重量只及后者的二分之一，成本仅为三分之一。
异步电动机还容易按不同环境条件的要求，派生出各种系列产品。
它还具有接近恒速的负载特性，能满足大多数工农业生产机械拖动的要求。
其局限性是，它的转速与其旋转磁场的同步转速有固定的转差率（见异步电机），因而调速性能较差，在要求有较宽广的平滑调速范围的使用场合（如传动轧机、卷扬机、大型机床等），不如直流电动机经济、方便。
此外,异步电动机运行时,从电力系统吸取无功功率以励磁，这会导致电力系统的功率因数变坏。
因此，在大功率、低转速场合（如拖动球磨机、压缩机等）不如用同步电动机合理。
应用由于异步电动机生产量大,使用面广,要求其必须有繁多的品种、规格与各种机械配套。
因此，异步电动机的设计、生产特别要注意标准化、系列化、通用化。
在各类系列产品中，以产量最大、使用最广的三相异步电动机系列为基本系列；此外还有若干派生系列（在基本系列基础上作部分改变导出的系列）、专用系列（为特殊需要设计的具有特殊结构的系列）。
异步电动机的种类繁多，有防爆型三相异步电动机、ys系列三相异步电动机、y、y2系列三相异步电动机、YVP系列变频调速电动机等等. 新中国第一台异步电动机于50年代初在合肥工业大学诞生。
单相异步电动机的简单介绍
1. 单相异步电动机的介绍2.1分类了解决单相异步电动机不能自行启动的问题，往往采用在单相电动机的定子绕组中嵌放两套绕组，分别为主绕组和启动绕组，在启动绕组中又采用串入电阻或电容使两个绕组中的电流在时间上有一定的相位差，就可以产生旋转磁场。
因此单相电动机在类型上可分为： 2.2基本结构（2）单相电容起动电动机与电阻起动不同的是起动绕组支路串了一个电容。
电容器选择适当，使IV 超前IU 的相位达到90°⎢⎢⎢⎢⎢⎢⎣⎡罩极式电动机电容起动运转式电容运转式电容式起动电阻式起动—分相式电动机—单相异步电动机2.3单相异步电动机工作原理 在交流电机中，当定子绕组通过交流电流时，建立了电枢磁动势，它对电机能量转换和运行性能都有很大影响。
所以单相交流绕组通入单相交流产生脉振磁动势，该磁动势可分解为两个幅值相等、转速相反的旋转磁动势和，从而在气隙中建立正转和反转磁场和。
这两个旋转磁场切割转子导体，并分别在转子导体中产生感应电动势和感应电流 。
该电流与磁场相互作用产生正、反电磁转矩。
正向电磁转矩企图使转子正转；反向电磁转矩企图使转子反转。
这两个转矩叠加起来就是推动电动机转动的合成转矩。
不论是正转磁场还是反转磁场，他们的大小与转差率的关系和三相异步电动机的情况是一样的。
若电动机的转速是， 则对正转磁场而言，转差率为：对反转磁场而言，转差率为：单相异步电动机的T-s 曲线见左图由图可知单相异步电动机的主要特点有： (5) 单相罩极式异步电动机短路环 凸心 定子绕组 转子Φ1 Φ2 路环时在其内感应的电动势短路环内由于感应产生的电动势对应的电流K 的总磁通φ2 φ2ÓëKµÄºÏ³ÉÊÇ通路环的新总磁通φ’2φ2总是滞后于Φ1,气隙中产生移动磁场。
移动的方向总是从未罩住部分转向罩住部分。
这也就电动机的转向 （3）单相电容运转电动机用于300ｍｍ以上电风扇、空调压缩机等的电动机。
单相异步电动机常见故障及原因分析
单相异步电动机常见故障及原因分析收藏此信息打印该信息添加：用户发布来源：未知单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转、单相罩极式等几种类型，而以单相电容启动和运转异步电动机为最常用。
单相异步电动机具有结构简单、成本低廉、噪音小、只需单相交流电源供电等优点，在农村得到广泛应用。
单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转、单相罩极式等几种类型，而以单相电容启动和运转异步电动机为最常用。
在农村，由于电网的供电质量较差、使用不当等原因，单相电机故障率较高，主要表现为电机严重发热、转动无力、启动困难、烧保险丝等。
单相电容启动异步电动机常见故障及原因主要有：故障1:电源正常，通电后电机不能启动。
原因是:1电机引线断路；2主绕组或副绕组开路；3离心开关触点合不上；4电容器开路；5轴承卡住；&转子与定子碰擦。
故障2:空载能启动，或借助外力能启动，但启动慢且转向不定。
原因是:1副绕组开路；2离心开关触点接触不良；3启动电容开路或损坏。
故障3:电机启动后很快发热甚至烧毁绕组。
原因是:1主绕组匝间短路或接地；2主、副绕组之间短路；3启动后离心开关触点断不开；4主、副绕组相互接错；5定子与转子摩擦。
故障4:电机转速低，运转无力。
原因是:1主绕组匝间轻微短路；2运转电容开路或容量降低；3轴承太紧；4电源电压低。
故障5:烧保险丝。
原因是:1绕组严重短路或接地；2引出线接地或相碰；3电容击穿短路。
故障6:电机运转时噪音太大。
原因是:1绕组漏电；2离心开关损坏；3轴承损坏或间隙太大；4电机内进入异物。
单相异步电动机常见故障分析及处理方法
3.用万用表测量电源电压
4.熔丝选择不当
4.更换合适的熔丝
Date: 2022/12/16
Page: 3
（3）电动机温度过高
产生原因
处理方法
1.定子绕组有匝间短路 或对地短路
2.离心开关触点不断开
3.启动绕组与工作绕组 接错
4.电源电压不正常 5.电容器变质或损坏 6.定子与转子相碰 7.轴承不良
1.定子绕组在槽口处绝缘 1、寻找绝缘损坏处，再用绝缘
损坏
材料与绝缘找绝缘损坏处，再用绝缘
碰
材料与绝缘漆加强绝缘
3.引出线或接线处绝缘损 3、寻找绝缘损坏处，再用绝缘
坏与外壳相碰
材料与绝缘漆加强绝缘
4.定子绕组槽内绝缘损坏 4.一般需重新嵌线
Date: 2022/12/16
产生原因
处理方法
1、定子与转子轻度相碰 1、找出原因，对症处理
2、转轴变形或转子不平衡 2、如无法调整，则需更换转子
3、轴承故障
3、清洗或更换轴承
4、电动机内部有杂物
4、拆开电动机，清除杂物
5、电动机装配不良
5、重新装配
Date: 2022/12/16
Page: 5
（5）电动机外壳带电
产生原因
处理方法
Page: 6
（6）电动机绝缘电阻降低
产生原因
1.定子绕组在槽口处绝缘 损坏
2.定子绕组端部与端盖相 碰
3.引出线或接线处绝缘损 坏与外壳相碰
4.定子绕组槽内绝缘损坏
处理方法
1、寻找绝缘损坏处，再用绝 缘材料与绝缘漆加强绝缘
2、寻找绝缘损坏处，再用绝 缘材料与绝缘漆加强绝缘
3、寻找绝缘损坏处，再用绝 缘材料与绝缘漆加强绝缘

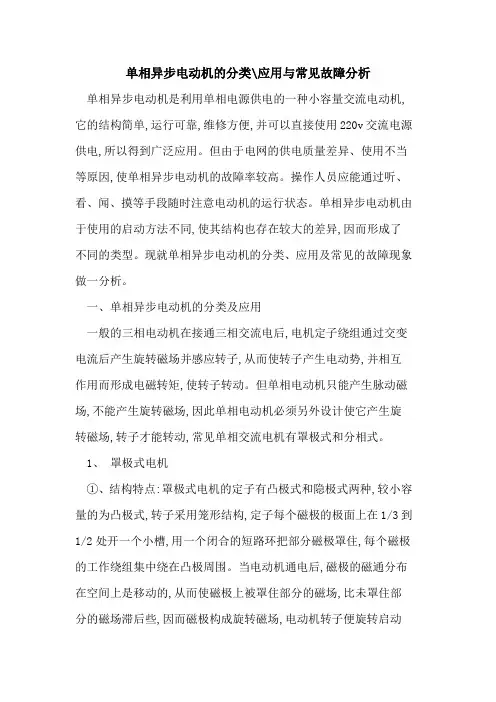

单相异步电动机分类-应用与常见故障分析
单相异步电动机的分类\应用与常见故障分析单相异步电动机是利用单相电源供电的一种小容量交流电动机,它的结构简单,运行可靠,维修方便,并可以直接使用220v交流电源供电,所以得到广泛应用。
但由于电网的供电质量差异、使用不当等原因,使单相异步电动机的故障率较高。
操作人员应能通过听、看、闻、摸等手段随时注意电动机的运行状态。
单相异步电动机由于使用的启动方法不同,使其结构也存在较大的差异,因而形成了不同的类型。
现就单相异步电动机的分类、应用及常见的故障现象做一分析。
一、单相异步电动机的分类及应用一般的三相电动机在接通三相交流电后,电机定子绕组通过交变电流后产生旋转磁场并感应转子,从而使转子产生电动势,并相互作用而形成电磁转矩,使转子转动。
但单相电动机只能产生脉动磁场,不能产生旋转磁场,因此单相电动机必须另外设计使它产生旋转磁场,转子才能转动,常见单相交流电机有罩极式和分相式。
1、罩极式电机①、结构特点:罩极式电机的定子有凸极式和隐极式两种,较小容量的为凸极式,转子采用笼形结构,定子每个磁极的极面上在1/3到1/2处开一个小槽,用一个闭合的短路环把部分磁极罩住,每个磁极的工作绕组集中绕在凸极周围。
当电动机通电后,磁极的磁通分布在空间上是移动的,从而使磁极上被罩住部分的磁场,比未罩住部分的磁场滞后些,因而磁极构成旋转磁场,电动机转子便旋转启动工作。
②、应用:罩极式单相电动机可以很方便地转换成二极或四极转速,以适应不同转速电器配套使用。
但它的启动性能及运行性能较差,效率和功率因数都较低,并且方向不能改变。
主要用于小功率空载启动的场合,如计算机后面的散热风扇、各种仪有风扇、电唱机等。
2、分相式电动机分相式电动机常在定子上安装两套绕组,一套是工作绕组,长期接通电源工作;另一套是启动绕组,用以产生启动转矩和固定电动机转向,两套绕组在空间上相差900电角度。
两套绕组通入的交流电在相位上相差900。
一般通过电阻或电容使电流分相,因此就出现了以下几种常见的分相式电机。
异步电机常见故障及原因
这是主副绕组相同的时候的原理图，主副绕组不同的时候用倒顺开关的接线法改变主绕组或副绕组的电流方向可以实现正反转。
如果电机是3条出线的，其中一条是公共点！（分别与另外2条线的测电阻其值较小）接电源零线！然后把剩下的两条线并联电容，在电容的一端接220V电源相（火）线，就可以了！若要改变电机转向只要把220V电源相（火）线接在电容的另一端就可以了！单相异步电动机常见故障及原因分析发布日期：2008/8/10 16:41:04 来源：本站原创作者：肖文焱点击：2521单相异步电动机具有构造简单、成本低廉、噪音小、只需单相交流电源供电等优点，在农村得到广泛应用。
单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转（即双值电容）、单相罩极式等几种类型，而以单相双值电容异步电动机为最常用。
在农村，由于电网的供电质量较差、使用不当等原因，单相电机故障率较高，主要表现为电机严重发热、转动无力、空载时启动正常负载时启动困难，无论空载还是负载启动都困难、烧保险丝等。
单相电容启动异步电动机常见故障及原因主要有：-单相异步电动机具有构造简单、成本低廉、噪音小、只需单相交流电源供电等优点，在农村得到广泛应用。
单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转（即双值电容）、单相罩极式等几种类型，而以单相双值电容异步电动机为最常用。
在农村，由于电网的供电质量较差、使用不当等原因，单相电机故障率较高，主要表现为电机严重发热、转动无力、空载时启动正常负载时启动困难，无论空载还是负载启动都困难、烧保险丝等。
单相电容启动异步电动机常见故障及原因主要有：故障1:电源正常，通电后电机不能启动。
原因是:1电机引线断路，此时电机没有电流声音；处理办法即：检查开关保险丝和电机内部绕组是非开路。
2主绕组或副绕组开路，此时电机会有电流声音电压高的话在空载状态下电机可以启动；处理方法：检查离心开关和启动绕组是非开路。
单相异步电动机常见故障及处理方法
单相异步电动机常见故障及处理方法单相异步电动机是一种常见的电动机类型，广泛应用于各种家用电器和小型机械设备中。
然而，由于长期使用或其他原因，单相异步电动机可能会发生故障。
了解这些常见故障及其处理方法对于电机的正常工作至关重要。
在下面的文章中，我们将讨论一些常见的单相异步电动机故障及其处理方法。
1.失去动力或启动困难：这是单相异步电动机最常见的故障之一、可能的原因包括电源故障、电源电压不稳定、线圈连接松动、定子绕组开路或转子故障。
解决此问题的方法包括检查电源、检查电源电压、重新连接线圈、维修定子绕组或更换转子。
2.运行电流过高：运行电流过高可能会导致电动机停机。
可能的原因包括负载过重、定子绕组短路或转子故障。
解决此问题的方法包括降低负载、检查定子绕组并修复短路、更换转子。
3.单相电流过载：单相电流过载通常是由于系统中的不平衡电流引起的。
可能的原因包括供电电压不平衡、线圈绕组连接不正常或电源线松动。
解决此问题的方法包括检查电压平衡、重新连接线圈、检查电源线连接并紧固。
4.噪音和振动：电动机的噪音和振动可能是由于轴承磨损、转子不平衡或机械结构故障引起的。
解决此问题的方法包括更换轴承、校正转子平衡或修复机械结构。
5.烧坏继电器保护器：继电器保护器可用于防止电动机过载或短路。
如果继电器保护器频繁烧坏，则可能是由于过载、短路或保护器故障引起的。
解决此问题的方法包括检查电动机负载、调整保护器的设置或更换故障保护器。
6.其他故障：其他可能的故障包括电动机发热、电机无相、电机频繁停机等。
解决这些问题的方法根据具体情况而定，可能需要进行进一步的诊断和检修。
为了确保单相异步电动机的正常运行，定期维护和保养是非常重要的。
定期检查和清洁电动机，确保电源供应正常，避免超负荷工作，并定期润滑轴承。
如果发现任何异常，应及时采取适当的措施进行修复或更换。
此外，应该遵循正确的操作规程和安全注意事项，以防止故障发生。
总之，了解单相异步电动机的常见故障及其处理方法对于确保其正常运行和延长使用寿命非常重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相异步电动机常见故障及原因分析
单相异步电动机常用的有：电容运转，电容启动，电容启动，电容运转，电阻(分相)启动四种，原理图如图1、2、3，4所示。
电容损坏会导致电机不启动，运转无力，烧副烧组等故障。
笔者以实例谈谈在电机无机械故障的前提下．电容损坏引起的故障检修。
例 1：武汉产 XXD一120洗衣机电机．嗡嗡响不转。
该机为单相电容运转式4极电机，电容和副绕组串联后再和主绕组并联接入电路，如图 1所示。
电机嗡嗡响不转，可能是运转电容坏、副烧组开路或短路引起。
首先取下电容，用万用表R×1k挡测，发现已无充放电能力。
用万用表R×1挡测电机引出的三根线，红线和蓝线阻值为 27n，黄线和蓝线阻值为 27n，红线和黄线阻值为 54n，说明主、副绕组良好。
换 CBB60型 1O F电容后，故障除。
例2：山西产C02—90L～2 1．5HP电机，配套木工电刨床，电机嗡嗡响不转。
此机是单相电容启动异步电动机，电容和副绕组、离心开关串联后，再和主绕组并联接入电路，如图2所示。
根据单相电容启动原理分析，电机嗡嗡响不转可能是电容坏，副绕组短路或断路，离心开关开路引起。
将倒顺开关置中间位置，卸下启动电容。
用万用表的R~I挡测主绕组U1一u2阻值正常．副绕组Wl—W2在电机壳内和离心开关串联，阻值正常，如图5所示。
用R~100挡测电容表针微动，说明电容容量不够，换CD60型200 启动电容后，故障排除。
例3：郑州产Y90L-2 3kW 电机，配套饲料粉碎机，接通电源空载运行正常，加料就停机。
此电机是电容启动电容运转异步电动机。
原理如图3所示，接线板接法如图6所示。
取下W2U1和U2V1连接片，从Wl接线柱上卸开启动电容和运转电容的引线，用万用表欧姆挡测U1一U2主绕组和Wl—w2副绕组阻值正常，V1V2离一Ii, 开关通，测启动电容C 正常，运转电容C 已无充放电能力，更换CBB60型40b[F运转电容后，故障排除。
例4：深圳产E0—90L1—4 1．1kW 电机，配套木工刨床。
接通电源噪音大、有劲，几分钟电机高烧，电客发烫而后爆裂。
此机接线如图6所示。
将倒顺开关置停机位置，卸下启动电容和运转电容。
测主绕组U1一U2，副绕组Wl—W2阻值正常，离心开关接柱VIV2为零，测运转电容c 良好。
更换150／．LF电容试机，故障依旧。
怀疑离心开关没有分离，启动电容串入副绕组参与运行，造成电流大电机高烧。
再次试机，电机在停机时听不见离心开关“喀喳”的闭合声，判定离Ii,开关不能分离。
拆机观察离心开关触点粘结。
更换离心开关及150／．LF启动电容后，故障排除。
例5：上海产Y90L-2 2．2KW 电机，配套玉米脱粒机。
轻负荷能运转，稍加负荷即停机，无力。
接线参考图6，取下接线板上两个连接片，用万用表电阻挡测主绕组U1一u2、副绕组Wl—W2，阻值均正常，离心开关通，启动电容良好，但测运转电容c 时，表针摆幅很小，再用电容表测容量只有s F，说明电容容量减小。
更换CBB60型30／．LF运转电容后，故障排除。
例6：上海产YL100-2 3KW 电机，配套山杏脱皮选核机，接通电源电机转一下，保安器立即跳闸。
机主说，运转中保安器跳闸，短接了用户保安器，表箱保安器又跳闸。
维修部说电机线包接铁，需换线包。
因为使用中没有闻到焦味也没见冒烟，不相信电机会烧．特意送来检修。
用摇表测接线柱对机壳绝缘电阻为ON。
因为山杏选核机工作于湿山杏加工，水分很大，容易受潮。
电机受潮绝缘不良是常见的．但不能
排除离心开关脱焊线头碰机壳或离，t2,开关弹簧脱落等引起的接铁故障，为此拆机。
观察离心开关良好，主、副绕组线包没有变色烧黑现象，更没有受潮进水迹象。
再在接线板上测仍然接铁。
判定接铁部位，拆除W2U2、U1VI连接片，测U1对地良好，W2对机壳为零，卸下C自电容W2对机壳为零。
卸下C 电容，W2副绕组正常。
难道运转电容会接铁?于是从简式电容盒内取出运转电容观察。
电容引线端被固定螺丝顶破，螺丝正好顶住电容引线端子，通过电容支架接机壳。
测电容良好，将电容引出线端用胶垫衬好，用短螺丝固定后故障排除。
单相异步电动机常见故障及原因分析单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转、单相罩极式等几种类型，而以单相电容启动和运转异步电动机为最常用。
单相异步电动机具有结构简单、成本低廉、噪音小、只需单相交流电源供电等优点，在农村得到广泛应用。
单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转、单相罩极式等几种类型，而以单相电容启动和运转异步电动机为最常用。
在农村，由于电网的供电质量较差、使用不当等原因，单相电机故障率较高，主要表现为电机严重发热、转动无力、启动困难、烧保险丝等。
单相电容启动异步电动机常见故障及原因主要有：
故障1:电源正常，通电后电机不能启动。
原因是:1电机引线断路；2主绕组或副绕组开路；3离心开关触点合不上；4电容器开路；5轴承卡住；&转子与定子碰擦。
故障2:空载能启动，或借助外力能启动，但启动慢且转向不定。
原因是:1副绕组开路；2离心开关触点接触不良；3启动电容开路或损坏。
故障3:电机启动后很快发热甚至烧毁绕组。
原因是:1主绕组匝间短路或接地；2主、副绕组之间短路；3启动后离心开关触点断不开；4主、副绕组相互接错；5定子与转子摩擦。
故障4:电机转速低，运转无力。
原因是:1主绕组匝间轻微短路；2运转电容开路或容量降低；3轴承太紧；4电源电压低。
故障5:烧保险丝。
原因是:1绕组严重短路或接地；2引出线接地或相碰；3电容击穿短路。
故障6:电机运转时噪音太大。
原因是:1绕组漏电；2离心开关损坏；3轴承损坏或
间隙太大；4电机内进入异物。
离心开关常见故障。
