各种散货船船型比较
干散货船，或简称散货船，一般用来散装运输谷物、煤、矿砂、盐、水泥等大宗干散货物的船舶，干散货船的货种单一，不需要包装成捆、成包、成箱的装载运输，不怕挤压，便于装卸，所以都是单甲板船。总载重量在500吨以上的，一般不装起货设备。由于谷物、煤和矿砂等的积载因数（每吨货物所占的体积）相差很大，所要求的货舱容积的大小、船体的结构、布置和设备等许多方面都有所不同。因此，一般习惯上仅把装载粮食、煤等货物积载因数相近的船舶，称为散装货船，
装载积载因数较小的矿砂等货物的船舶，称为矿砂船。用于粮食、煤、矿砂等大宗散货的船通常分为如下几个级别。
（1）总载重量DW为1000吨级以上，称为好望角型船。
（2）总载重量DW为600吨级，通常称为巴拿马型。这是一种巴拿马运河所容许通过的最大船型。船长要小于245米，船宽不大于
32．2米，最大的容许吃水为
12．04米。
（3）总载重量DW为35000吨级-400吨级，称为轻便型散货船。吃水较浅，世界上各港口基本都可以停靠。
（4）总载重量DW为200吨级一27000吨级，称为小型散货船。可驶人美国五大湖泊的最大船型。最大船长不超过
222．5米，最大船宽小于
23．1米，最大吃水要小于
7．925米。用于运输矿砂的船，由于载重量越大，运输成本越低，目前，矿砂船最小的总载重量为57000吨；最大的为2600吨；大多数为12000吨-1500吨左右。由于船型高大，在高潮时岸上的起货设备的高度往往不够高。因此，这种矿砂船在装卸货的同时，利用压载水的多少来调节船舶吃水高低。

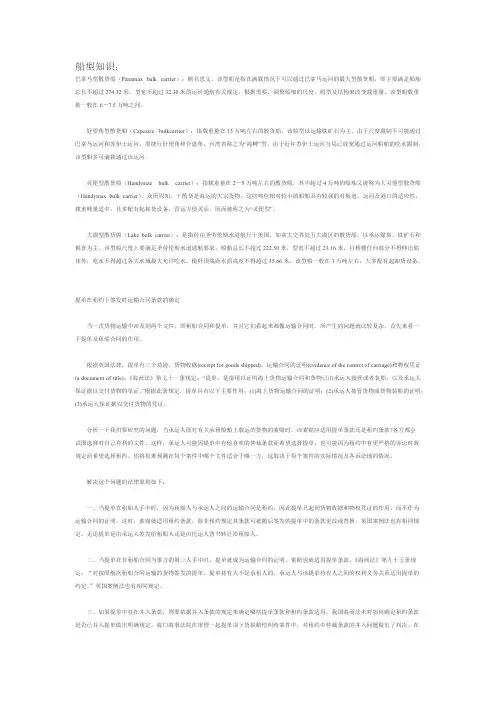

灵便型散货船（Handysize bulk carrier)：
指载重量在２－５万吨左右的散货船，其中超过４万吨的船舶又被称为大灵便型散货船（Handymax bulk carrier)。众所周知，干散货是海运的大宗货物，这些吨位相对较小的船舶具有较强的对航道、运河及港口的适应性，载重吨量适中，且多配有起卸货设备，营运方便灵活，因而被称之为“灵便型”。
巴拿马型散货船（Panamax bulk carrier)：
顾名思义，该型船是指在满载情况下可以通过巴拿马运河的最大型散货船，即主要满足船舶总长不超过
247.32米，型宽不超过
32.3米的运河通航有关规定。根据需要，调整船舶的尺度、船型及结构来改变载重量，该型船载重量一般在６－７.５万吨之间。
好望角型散货船（Capesize bulk carrier)：
指载重量在１５万吨左右的散货船，该船型以运输铁矿石为主，由于尺度限制不可能通过巴拿马运河和苏伊士运河，需绕行好望角和合恩角，台湾省称之为“海岬”型。由于近年苏伊士运河当局已放宽通过运河船舶的吃水限制，该型船多可满载通过该运河。
大湖型散货船（Lake bulk carrier)：
是指经由圣劳伦斯水道航行于美国、加拿大交界处五大湖区的散货船，以承运煤炭、铁矿石和粮食为主。该型船尺度上要满足圣劳伦斯水道通航要求，船舶总长不超过２２２.５０米，型宽不超过２３.１６米，且桥楼任何部分不得伸出船体外，吃水不得超过各大水域最大允许吃水，桅杆顶端距水面高度不得超过３５.６６米，该型船一般在３万吨左右，大多配有起卸货设备
一、Handy Size 船
35,000 ~ 50,000 DWT级
港口或者运河等没有特别的限制可以自由往来的大小所以被叫做Handy
相对小的港船只xx时本身安装卸载装备
二、Panamax船
xx能通过的最大船
船舶的大小有全长
274.32m以内,宽
32.30m,吃水
12.04m的限制
60,000 ~ 80,000 DWT级
三、Aframax船
Average Freight Rate Assessment的首字母合成词AFRA
此称呼是从平均运费指数的最大效率的和需要大的船只等级而得来的
80,000 ~ 120,000 DWT级
四、Suezmax船
xx通过的最大船只的大小
LPP传播的xx
335.28m以内,船宽64m以内(经济性船宽
48.16m)
140,000 DWT上下
五、好望角型散货船
DWT在15万吨以上的散货船，长度在250-300米,它以运输铁矿石、煤炭为主。
由于尺度限制不可能通过巴拿马运河和苏伊士运河，需绕行好望角海峡，故称好望角型。
好望角船型是我国目前建造的最大吨位散货船
六、其他
DWT在
320K以下的超大型原油搬运船, VLCC (Very Large Crude Carrier)
320K以上的船舶, ULCC (Ultra Large Crude Carrier)
200K以下的煤炭运输船Cape Size
