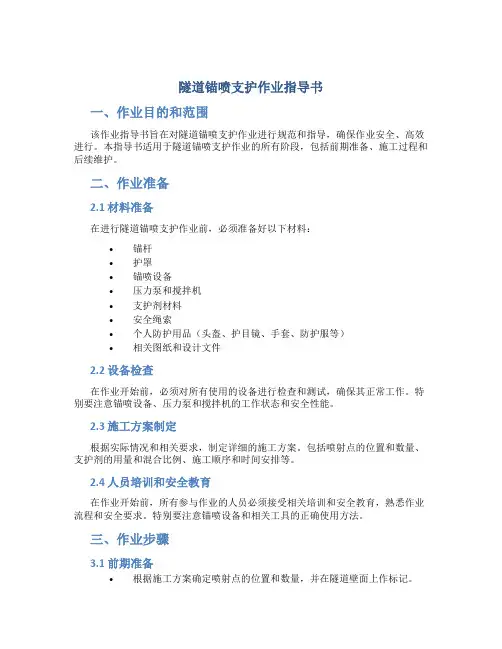

隧道锚喷支护作业指导书一、作业目的和范围该作业指导书旨在对隧道锚喷支护作业进行规范和指导，确保作业安全、高效进行。
本指导书适用于隧道锚喷支护作业的所有阶段，包括前期准备、施工过程和后续维护。
二、作业准备2.1 材料准备在进行隧道锚喷支护作业前，必须准备好以下材料：•锚杆•护罩•锚喷设备•压力泵和搅拌机•支护剂材料•安全绳索•个人防护用品（头盔、护目镜、手套、防护服等）•相关图纸和设计文件2.2 设备检查在作业开始前，必须对所有使用的设备进行检查和测试，确保其正常工作。
特别要注意锚喷设备、压力泵和搅拌机的工作状态和安全性能。
2.3 施工方案制定根据实际情况和相关要求，制定详细的施工方案。
包括喷射点的位置和数量、支护剂的用量和混合比例、施工顺序和时间安排等。
2.4 人员培训和安全教育在作业开始前，所有参与作业的人员必须接受相关培训和安全教育，熟悉作业流程和安全要求。
特别要注意锚喷设备和相关工具的正确使用方法。
三、作业步骤3.1 前期准备•根据施工方案确定喷射点的位置和数量，并在隧道壁面上作标记。
•准备好所需的锚杆和护罩，并按照要求进行预处理。
•准备好锚喷设备、压力泵和搅拌机，并进行必要的测试和调整。
3.2 施工过程1.在锚杆上固定护罩，并将锚杆插入已标记好的喷射点中。
2.启动压力泵和搅拌机，将支护剂材料按照设计要求进行混合并输送至喷射点。
3.控制喷射压力和喷射速度，将支护剂均匀喷射到喷射点的周围。
4.当喷射点全部完成后，等待支护剂固化。
5.根据实际情况进行后续处理，如清理作业场地、喷射点的修补等。
3.3 后续维护•定期检查锚喷支护的稳定性和效果，若发现问题及时进行修复。
•对锚杆和喷射点进行定期检测和维护，确保其安全可靠。
•根据隧道使用情况，定期清理喷射点和检查支护剂的状况。
四、安全注意事项•必须戴好个人防护用品，如头盔、护目镜、手套和防护服等。
•严格遵守相关安全规章制度，禁止违反操作规定或擅自更改设备参数。
喷锚支护作业指导书
喷锚支护作业指导书喷锚支护作业指导书一、喷射混凝土施工准备工作:1、材料方面：水泥：应优先采用普通硅酸盐水泥，也可采用矿渣硅酸盐水泥；在软弱围岩宜选用早强水泥。
使用前应做强度复查试验。
速凝剂：必须采用质量合格的产品。
应注意保管，不使其变质。
使用前应做速凝效果试验，要求初凝不超过5min，终凝不超过10 min。
应根据水泥品种、水灰比等，通过试验确定速凝剂的最佳掺量，并应在使用时准确计量。
砂：喷射混凝土应采用硬质洁净的中砂或粗砂，细度模数宜大于 2.5，含水率一般为5%--7%，使用前均应过筛，并应事先冲洗干净。
石料：采用坚硬耐久的碎石或卵石，粒径不宜大于15mm，且级配良好。
当使用碱性速凝剂时，石料不得含活性二氧化硅。
水：水质应符合工程用水的有关标准，水中不得含有影响水泥正常凝结与硬化的有害杂质。
2、机械及管路方面：喷射机、混凝土搅拌机、皮运输机等使用前均应检修完好，就位前要进行试运转。
管路及接头要保持良好，要求风管不漏风，沿风、水管路每隔40—50米装一阀门接头，以便当喷射机移动时，联结风、水管。
3、劳动力方面每工班劳力安排：空压机操作员1人搅拌混凝土：4人操作喷管头 2人电工1人。
具体人员数量根据现场实际需要配4、其它方面：检查开挖断面，欠挖处要补凿够。
敲帮找顶、清除浮石，用高压水冲洗岩面，附着于土面的泥污应冲洗干净，每次冲洗长度以10—20米为宜。
对裂隙水要进行处理。
不良地质处应先进行加固（如采用锚杆、钢筋网或金属支架等）。
对设计要求或施工使用的预埋件要安装准确。
备好脚手架或喷射台车，以便于喷射边墙上部或拱部。
埋设测量喷混凝土厚度的标志，如利用锚杆预留一定长度作标记时，应及时将多余长度锯掉，以免喷射后露在表面。
喷射作业面必须有充足的照明，照明灯上应罩上铁丝网，以免回弹物打坏照明灯。
作好回弹物的回收和使用的准备，喷射前先在喷混凝土地段铺设薄铁板或其它易于回收回弹物的设备。
二、喷射作业工艺流程1、干喷：喷射混凝土喷浆料在洞外集中拌制，运输车运至作业点，采用PZ —5（5m3/h）型干喷机配合简易台车进行喷射施工。
隧道喷锚支护安全作业指导书
隧道喷锚支护安全作业指导书概述隧道喷锚支护是一项重要的隧道施工工艺，用于增加隧道围岩的稳定性和承载能力。
然而，喷锚支护在施工过程中存在一定的安全风险，要保证施工人员的安全，必须制定相应的安全作业指导书。
本指导书旨在提供隧道喷锚支护施工过程中的安全作业指导，以确保施工人员的人身安全和施工质量。
1. 施工前准备1.1 熟悉施工图纸和设计要求在进行隧道喷锚支护作业之前，必须熟悉施工图纸和设计要求，了解施工过程和要求。
特别需要关注的是锚杆的布设位置、数量和深度、喷浆配比等重要参数。
同时，还要了解施工现场的情况，包括地质环境、通风情况、施工设备等。
1.2 检查施工设备和工具的完好性在进行喷锚支护作业之前，需要对施工设备和工具进行检查，确保其完好无损。
特别要检查喷锚设备的工作状态和安全性能，如喷锚泵、喷射枪、压力表等。
同时，还要检查喷锚剂、喷锚液管路、喷口等配件。
1.3 制定安全措施和应急预案在施工前，必须制定相应的安全措施和应急预案。
安全措施包括施工人员的安全培训、施工现场的安全警示标识、施工区域的划分等。
应急预案包括火灾、事故、自然灾害等情况的处理办法和紧急联系方式。
2. 施工操作安全注意事项2.1 个人防护在施工现场，施工人员必须佩戴符合标准的个人防护装备，包括安全帽、防护眼镜、防护手套、耐酸碱鞋等。
尤其需要注意的是，喷锚作业中会产生大量粉尘和喷浆飞溅，施工人员要戴上适当的口罩和防护面具。
2.2 施工场地安全在喷锚作业现场，必须进行合理划分施工区域，并设置明显的安全警示标识。
禁止无关人员进入施工区域，同时严禁抽烟、明火等火源。
施工区域应保持平整、干燥，防止施工人员因不平整地面或湿滑而滑倒或摔倒。
2.3 使用喷锚设备的注意事项在使用喷锚设备之前，必须对设备进行检查，确保其工作状态良好。
喷锚设备操作人员要接受专业培训，熟悉设备的使用方法和注意事项。
喷锚设备的操作过程中，要注意维持适当的工作压力和流量，避免压力过高或过低。
锚杆、喷锚施工作业指导书
锚杆、喷锚施工作业指导书一、目的为了确保工程顺利进行,防止在隧道、Ⅴ类围岩锚杆喷射砼支护，作业过程中有效控制环境影响和员工伤害，为模筑支护创造条件，确保隧道工程施工正常进行，产品满足顾客和设计要求，特编制本作业指导书。
二、适用范围本作业指导书适用于队（公司）所承担的隧道、井巷施工中应进行锚杆喷射砼支护工作的工程项目。
三、术语（一）本作业指导书同时采用以下术语：1、国家建设部颁发的有关标准、规程、规范中的专业术语。
2、成都建工水文地质工程地质队《管理手册》、《程序文件》中的术语。
四、职责（一）总工程师为本作业指导书主管领导。
（二）项目部负责本作业指导书的制订。
（三）项目经理部负责本作业指导书的实施。
（四）技术开发部协办。
五、工作程序（一）喷射砼的材料选择1、水泥：选用合格供应方水泥厂生产的具有A级合格证的425#普通硅酸盐水泥。
2、细骨料：选用特细砂，含泥量、含水率及其他杂物不超过设计规定标准，如不能取得符合要求的自然细砂，应对其进行水洗、筛选等方法使其达到要求的标准。
3、粗骨料：采用坚硬耐久的卵石或碎石，粒度≤15mm，其过筛级配要求如下：粒度（mm） 0.5-0.3 0.6-1.2 2.5-5 10-15含量（%） 10-15 25-30 35-50 70-1004、若需使用外加剂时，应采用符合质量要求的外加剂，掺外加剂后的喷射砼强度应符合设计要求。
使用速凝剂前，应做与水的相容性试验及水泥净浆凝结效果试验。
初凝不应大于5min，终凝不应大于10min。
5、喷射砼用水，应通过水质化验，不得使用污水、PH值小于4的酸性水和含硫酸盐量（按SO4计算）超水重量1%的水。
锚喷支护材料技术要求表（二）施工机具1、砼喷射机具应符合下要求；（1）密封性能良好；（2）输料连续、均匀；（3）生产能力与施工进度要求相适应（一般为干合料3-5m3/h）；（4）允许输入的骨料最大粒径≯25mm；（5）输送距离（干混合料）：水平输送≮100m，垂直输送≮30m。
隧道锚喷支护作业指导书
隧道锚喷支护施工技术交底一、适用范围适用于隧道施工。
二、施工工艺及操作要点1、超前支护A、小导管施工本隧道进出口Ⅱ类衬砌段由于岩体破碎，开挖时为了施工安全设有小导管注浆进行超前支护。
(1)小导管主要参数型号：φ42mm，壁厚4.0mm,无缝钢管；长度：4.5m；外插角：7°；环向间距：40cm；布置范围：拱部120°；搭接长度：＞100cm。
(2) 小导管加工小导管前端10cm加工成尖形，以便插入，在管段中间部位钻四排φ8出浆孔，间距10cm，梅花型布置，后端预留30cm止浆段不钻孔；(3) 小导管施工小导管采用先钻孔后下钢管法施工，待喷射砼封闭岩面后，按照设计在拱部120°的范围内布设小导管，按照布孔位置用风动凿岩钻机先钻孔，使用高压风清孔，安设小导管，（或大锤）直接将小钢管打入岩层，并与预先埋设的钢架组合焊接在一起，后压注水泥浆。
(4)注浆施工参数①无水地段注单液浆（有水地段注双液浆）。
水泥浆水灰比为0.5:1～1:1。
注浆预加固后尽快开挖坑道；②注浆压力0.5～1MPa；③小导管注浆量计算：Q=πR2Lη式中：R—浆液扩散半径，取0.2m；L—小导管长度，取6m；η—岩体孔隙率，现场测定。
(5) 注浆压力控制注浆口最高压力严格控制在0.5Mpa（施工中可根据实际情况进行调整）以内，以防压裂工作面。
控制进浆速度，一般每根导管双液总进量控制在30L/min以内。
每根导管内注浆量由计算确定，若压力上升，流量减少，虽然注浆量未达到计算值，但孔口压力已达到0.5Mpa，结束注浆。
(6) 超前支护小导管施工工艺流程图超前小导管施工工艺流程图(7) 超前支护小导管主要工程数量表B、药卷锚杆施工本隧道中部Ⅲ类衬砌段由于岩体破碎，开挖时为了施工安全设有药卷锚杆进行超前支护。
(1) 药卷锚杆主要参数型号：φ22mm普通砂浆锚杆；长度：4.5m；外插角：7°；环向间距：40cm；布置范围：拱部90°； 搭接长度：＞100cm 。
喷锚支护作业指导书

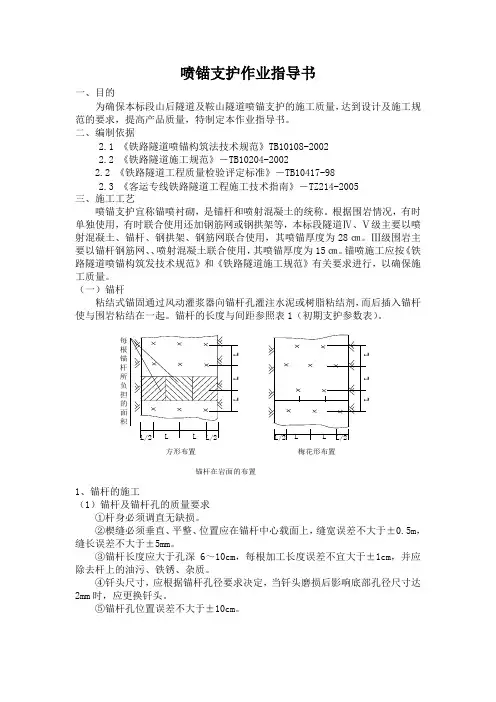

喷锚支护作业指导书一、目的为确保本标段山后隧道及鞍山隧道喷锚支护的施工质量，达到设计及施工规范的要求，提高产品质量，特制定本作业指导书。
二、编制依据2.1 《铁路隧道喷锚构筑法技术规范》TB10108-2002 2.2 《铁路隧道施工规范》－TB10204-20022.2 《铁路隧道工程质量检验评定标准》－TB10417-982.3 《客运专线铁路隧道工程施工技术指南》－TZ214-2005 三、施工工艺喷锚支护宜称锚喷衬砌，是锚杆和喷射混凝土的统称。
根据围岩情况，有时单独使用，有时联合使用还加钢筋网或钢拱架等，本标段隧道Ⅳ、Ⅴ级主要以喷射混凝土、锚杆、钢拱架、钢筋网联合使用，其喷锚厚度为28㎝。
Ⅲ级围岩主要以锚杆钢筋网、、喷射混凝土联合使用，其喷锚厚度为15㎝。
锚喷施工应按《铁路隧道喷锚构筑发技术规范》和《铁路隧道施工规范》有关要求进行，以确保施工质量。
（一）锚杆粘结式锚固通过风动灌浆器向锚杆孔灌注水泥或树脂粘结剂，而后插入锚杆使与围岩粘结在一起。
锚杆的长度与间距参照表1（初期支护参数表）。
1、锚杆的施工（1）锚杆及锚杆孔的质量要求①杆身必须调直无缺损。
②楔缝必须垂直、平整、位置应在锚杆中心载面上，缝宽误差不大于±0.5m ，缝长误差不大于±5mm 。
③锚杆长度应大于孔深6～10cm ，每根加工长度误差不宜大于±1cm ，并应除去杆上的油污、铁锈、杂质。
④钎头尺寸，应根据锚杆孔径要求决定，当钎头磨损后影响底部孔径尺寸达2mm 时，应更换钎头。
⑤锚杆孔位置误差不大于±10cm 。
梅花形布置方形布置L L LLL L L/2L L L/2L/2LLL/2每根锚杆所负担的面积锚杆在岩面的布置⑥锚杆孔深度误差不大于lcm 。
⑦钻孔后，孔内石粉必须用高压水冲洗干净。
⑧钻到设计深度后，若流出的岩粉浆呈黄色或褐色，或钎头冲击异常时，说明遇到较软弱的岩石或破碎夹层，应变更锚杆的深度与位置。
隧道锚喷支护作业指导书(正式)
编订：__________________单位：__________________时间：__________________隧道锚喷支护作业指导书(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6321-35 隧道锚喷支护作业指导书(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
锚杆、喷射砼、挂钢筋网、钢架支撑、以及它们间的任意组合型式，统称为锚喷支护。
一、工艺原理锚喷支护就是当隧道周围围岩承载能力不足，需提高围岩自身承载能力时，采取联合支护形式，形成长期稳定的支护结构体系。
锚喷支护的最大优点；及时性、与围岩密贴性、早强、柔性。
锚喷支护就是应用新奥法原理；即：运用各种手段（开挖方法、支护及地层预处理等）控制围岩变形，最大限度地保护和调动围岩的承载能力。
二、施工工艺及操作要点A、锚杆施工工艺及操作要点1、原材料备制①锚杆材料：锚杆材料采用20锰硅钢筋或注浆锚杆，钢筋直径Φ22㎜，按设计要求规定的材质、规格备料，并进行调直、除锈、除油，以保证砂浆锚杆的施工质量和施工的顺利进行。
②水泥；普通水泥砂浆选用普通硅酸盐水泥，在自稳时间短的围岩条件下，宜用早强水泥砂浆锚杆。
③砂：宜采用清洁、坚硬的中细砂，粒径直不宜大于3㎜，使用前应过筛。
④配合比：普通水泥砂浆的配合比：水泥：砂宜为1：1~ 1：1.5（重量比），水灰比宜为0.45~0.50；⑤砂浆备制：砂浆应拌合均匀，随拌随用。
喷锚作业指导书
内昆铁路闸上隧道喷锚作业指导书铁五局四处十三队一九九八年十月喷锚作业指导书我队施工的闸上隧道出口根据设计资料和处指编施工组织设计，采用新奥法施工，喷锚、钢架支护作为初期支护，复合式整体衬砌。
作为其中一个关键的环节，是我队隧道施工以来首次采用的新工艺，要求作业人员严格按规范施工，确保工程质量。
一．喷锚作业工序流程图：二．施工方法及注意事项：1．在软弱围岩地段，采用超前锚杆和超前小导管作为超前支护。
超前锚杆用Ø22钢筋，超前小导管为Ø40钢管，长度为3，施工仰角为0～5°。
2．根据围岩类别不同采用不同的间距安装格栅钢架。
安装前应清除底脚下虚渣及其它杂物，超挖部分宜用混凝土联接。
拱顶、拱脚处搭接长度不小于0.3，并焊接牢固；每隔1采用1根Ø22钢筋作纵向联接筋；格栅钢架严格中线、水平安装，确保净空尺寸。
3．锚杆位置按设计布置，锚杆采用早强药卷锚杆，杆入后不得随意敲击。
经向锚杆应保持直线，并宜与所在部位的岩层主要结构面垂直。
锚杆工艺流程如下：4． 根据我推实际情况与工人操作熟练程度，目前采用干喷工艺，必须向湿喷过度。
湿喷工艺流程图：5． 喷射混凝土前，应由领工员或技术员检查开挖断面尺寸，并清除开挖面松岩块及其它杂物；用高压风、水冲洗受喷面；检查机具设备和风水等管线，保证作业区有良好通风和照明条件。
6．喷射作业应分段、分片、分层，由下而上，依此进行，如有较大凹洼时，先填平。
7． 喷射混凝土应及早进行，应紧跟开挖工作面。
8． 喷射混凝土应严格按配合比配料，搅拌均匀，并随拌随喷。
不掺速凝剂时，存放时间不应大于2h ；掺有速凝剂时，存放时间不应大于20min 。
9．干喷时，喷头司机应掌握好水量，以防过稠或过稀，并调节好喷头至受喷面距离。
10．钢筋网应与锚杆或其它固定装置联接牢固。
11．喷射作业人员必须穿戴防护用品。
三．技术交底资料：1．II类围岩（DK371+843～+488）✶．洞口加强段DK371+843～+823格栅钢架间距0.6m；钢筋环周边设置，环纵间距为0.6×1.0m，梅花形布置；钢筋环周边设置，环筋Ø8，纵筋Ø6；拱部采用超前小导管；喷砼厚度为0.2m。
