哈氏合金(Hastelloy-alloy)
哈氏合金b2化学成分
哈氏合金b2化学成分
哈氏合金B2是一种镍基合金，其主要成分是镍和钼。
其他成分包括铁、铬、炭、铜、钛、钴和硫。
这种合金具有良好的腐蚀抵抗能力和耐磨性，所以广泛应用于化学工业、海洋工程和制造硫酸等领域。
化学成分：
镍 (Ni): 65%-70%
钼 (Mo): 26%-30%
铁 (Fe): 2%-6%
铬 (Cr): 1%
炭 (C): 少于0.02%
铜 (Cu): 少于0.5%
钛 (Ti): 少于0.2%
钴 (Co): 少于1%
硫 (S): 小于0.03%
镍是哈氏合金B2最主要的成分之一，占比高达65%-70%，它是一种重要的金属元素，用于制造钢、合金、电池等。
镍具有良好的强度和耐腐蚀性能，在化学工业、航空航天和核工业等领域得到广泛应用。
除此之外，铁、铬、炭、铜、钛、钴和硫等元素也是哈氏合金B2的成分之一，它们各自的作用如下：
铁: 提供合金的韧性和强度。
铬: 提高合金的抗氧化和耐腐蚀性。
炭: 通过减少碎纹的发生来提高合金的强度和硬度。
铜: 用于提高合金的强度和耐腐蚀性。
钛: 提高合金的抗氧化、耐腐蚀和强度。
钴: 提高合金的韧性。
硫: 用于改善合金的加工性。
总之，哈氏合金B2的成分具有丰富的功能和应用价值。
它不仅具有优良的耐腐蚀、耐磨损、抗氧化和抗腐蚀性能，还具有较高的强度、硬度和韧性，因此得以广泛应用于多个行业。
镍基合金(哈氏合金、因考尔合金、蒙乃尔合金)化学成分和机械性能
1 / 142 / 143 / 144 / 145 / 146 / 147 / 148 / 14蒙乃尔400蒙乃尔400合金的组织为高强度的单相固溶体，它是一种用量最大、用途最广、综合性能极佳的耐蚀合金。
此合金在氢氟酸和氟气介质中具有优异的耐蚀性，对热浓碱液也有优良的耐蚀性。
同时还耐中性溶液、水、海水、大气、有机化合物等的腐蚀。
该合金的一个重要特征是一般不产生应力腐蚀裂纹，切削性能良好。
耐蚀性能该合金在氟气、盐酸、硫酸、氢氟酸以与它们的派生物中有极优秀的耐蚀性。
同时在海水中比铜基合金更具耐蚀性。
酸介质：M400在浓度小于85%的硫酸中都是耐蚀的。
M400是可耐氢氟酸中为数极少的重要材料之一。
水腐蚀：M400合金在多数水腐蚀情况下，不仅耐蚀性极佳，而且孔蚀、应力腐蚀等也很少发现，腐蚀速度小于0.025高温腐蚀：M400在空气中连续工作的最高温度一般在600℃左右，在高温蒸汽中，腐蚀速度小于0.026。
氨：由于蒙乃尔400合金镍含量高，故可耐585℃以下无水氨和氨化条件下的腐蚀。
9 / 14产品应用动力工厂中的无缝输水管、蒸汽管海水交换器和蒸发器硫酸和盐酸环境原油蒸馏在海水使用设备的泵轴和螺旋桨核工业用于制造铀提炼和同位素分离的设备制造生产盐酸设备使用的泵和阀蒙乃尔 K500蒙乃尔K500合金除具有高强度、耐腐蚀、无磁性等优异的机械性能外，还具有蒙乃尔400同样的耐蚀性。
能作为泵轴材料，适用于较恶劣的高硫、高蜡油层的地质开采条件下工作。
由于该合金没有塑-脆转变温度，所以非常适用于各种低温设备。
此合金主要用于泵轴和阀杆、输送器刮刀、油井钻环、弹性部件、阀垫等。
适用于石油、化工、造船、制药、电子部门。
化学成分该合金的化学成分大体与蒙乃尔400相同，最大的差别是含有2.3-3.15%的和0.30-1.00%的，此合金的组织特点除有弥散的3（）沉淀相析出外，其他与蒙乃尔400相同。
10 / 14耐蚀性能一般固溶态的蒙乃尔K500耐蚀性与蒙乃尔400合金基本相同，因此，有关蒙乃尔400的耐蚀性数据完全可以适用于蒙乃尔K500合金。
Hastelloy D-205(ALLOY D-205、D-205)哈氏合金参数
上海商虎/张工：158 –0185 -9914Hastelloy D-205商标: Hastelloy D-205碳C: —硅Si: 5锰Mn: —铬Cr: 20镍Ni: 余量钼Mo: 2.5钴Co: —钨W: —铝Al: —铜Cu: 20钛Ti: —铁Fe: 6其他(％): —哈氏合金HASTELLOY 是美国哈氏合金国际公司（Haynes International, INC.）所出产的镍基耐蚀合金的商业商标的统称。
因它具有极好的耐高温性能，抗氧化性，焊缝影响区耐腐蚀性，以及很好的长时间热稳定性及可加工性，在农业化工、核设施、生物制药等苛刻工业环境中被大量使用。
上海商虎可供产品主要有：HastelloyB、HastelloyB-2、HastelloyB-3、HastelloyB-4、HastelloyHybrid-BC1、HastelloyC-276、HastelloyC-22、HastelloyC-22HS 、HastelloyC-4、HastelloyC-59、HastelloyC-2000、HastelloyD-205、HastelloyG、HastelloyG-3、HastelloyG-30、HastelloyG-35、HastelloyN、HastelloyS、HastelloyW、HastelloyX、ULTIMET、MULTIMET等。
产品：哈氏合金、高温合金、铜镍合金、英科耐尔、蒙乃尔、钛合金、沉淀硬化钢等各种中高端不锈钢，镍基合金等。
高温合金：GH3030、GH4169、GH3128、GH145、GH3039、GH3044、GH4099、GH605、GH5188等软磁合金：1J06、1J12、1J22、1J27、1J30、1J36、1J50、1J79、1J85等弹性合金：3J01、3J09、3J21、3J35等。
蒙乃尔合金：Monel 400（N04400）、Monel K500（N05500）等膨胀合金：4J28、4J29（与玻璃烧结）、4J32、4J33、4J34、4J36、（与陶瓷烧结）4J38、4J42、4J50等耐蚀合金：Inconel 600、601、617、625、686、690、713C、718、Inconel X-750等因科洛伊合金：Incoloy 20、330、718、800、800H、800HT、825、925、Inconel 926【N08926/1.4529】等哈氏合金：Hastelloy C、C-4、C-22（N06022）、C-276、C-2000、Hastelloy B、B-2、B-3等纯镍 / 钛合金：N4、N5（N02201）N6、N7（N02200）TA1、TA2、TA9、TA10、TC4等沉淀硬化钢/双相不锈钢17-4PH（sus630）、17-7PH（sus631）、15-5PH/ 2205、2507、904L、254SMO、20#（N08020）生产工艺：热轧、锻轧、精扎、机轧、挤压、连铸、冷拔、浇铸、冷拉等供应规格：棒材、板材、管材、带材、毛细管、丝材及块料。
特种材料知识简介(哈氏合金(Hastelloy-alloy)
特种材料知识简介(哈氏合金(Hastelloy-alloy)) 概述Hastelloy合金是一种耐腐蚀性能优良的特种合金，主要由镍、钼、铬、铁等元素组成。
Hastelloy合金在高温、高压、强腐蚀等环境下具有良好的耐蚀性和机械性能，被广泛应用于航空航天、化工、电子、石油、冶金等领域。
哈氏合金的种类哈氏合金有C-22、C-276、B-2、B-3、C-4、G-30等系列，其中C-276、C-22、B-2、B-3型常用于工业生产中。
C-276型哈氏合金C-276型哈氏合金是镍基、铬钼钨合金，具有极强的耐腐蚀性，在极端环境下仍然保持良好的腐蚀抗力。
C-276型哈氏合金在化工、纸浆加工、废水处理等领域广泛应用。
C-22型哈氏合金C-22型哈氏合金是一种具有耐高温性和耐腐蚀性的合金，主要由镍、钼、铬、钨等元素组成。
C-22型哈氏合金在石油化工生产中广泛用于腐蚀性物质的处理和输送。
B-2型哈氏合金B-2型哈氏合金是镍铬钼铁合金，具有优异的耐腐蚀性和高温强度。
B-2型哈氏合金在化学加工、堆肥处理、废水处理、造纸等领域广泛应用。
B-3型哈氏合金B-3型哈氏合金是一种具有良好耐蚀性和高温强度的合金，主要由镍和铼组成。
B-3型哈氏合金在化工、化肥、航空航天等领域应用广泛。
哈氏合金的特性哈氏合金具有以下特点：耐腐蚀性哈氏合金具有优异的耐腐蚀性，能够耐受各种强酸、强碱和盐溶液的侵蚀，包括硝酸、氢氟酸、氯化铜溶液等。
强度高哈氏合金的机械性能优良，具有高强度、高韧性和高硬度，能够在极端的高温、高压环境下保持良好的性能。
抗氧化性哈氏合金具有优异的抗氧化性，能够在高温环境下保持良好的稳定性，不易产生氧化膜，从而延长了材料使用寿命。
哈氏合金的应用领域由于其卓越的耐腐蚀性和高温强度，哈氏合金被广泛应用于各个领域：航空航天哈氏合金在航空航天领域的使用主要包括制造发动机、涡轮机、航空器的部件和结构等。
化工哈氏合金在化工领域的应用主要是用于制造化工设备和管道，用于各种腐蚀性物质的储存、输送和加工。
哈氏合金电极
哈氏合金电极

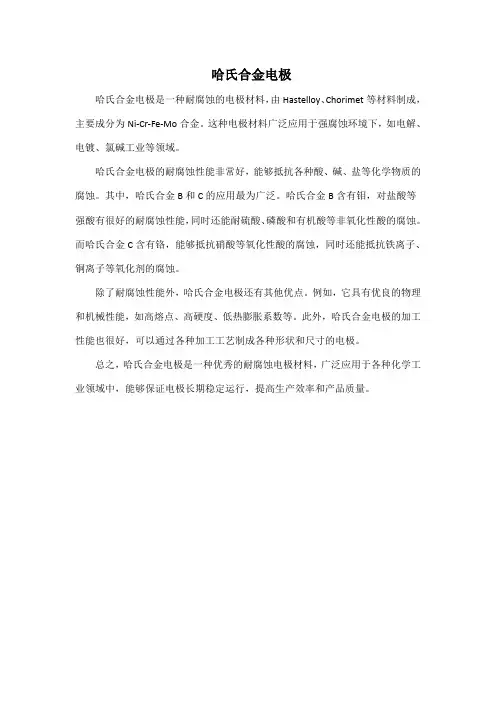

哈氏合金电极是一种耐腐蚀的电极材料，由Hastelloy、Chorimet等材料制成，主要成分为Ni-Cr-Fe-Mo合金。
这种电极材料广泛应用于强腐蚀环境下，如电解、电镀、氯碱工业等领域。
哈氏合金电极的耐腐蚀性能非常好，能够抵抗各种酸、碱、盐等化学物质的腐蚀。
其中，哈氏合金B和C的应用最为广泛。
哈氏合金B含有钼，对盐酸等强酸有很好的耐腐蚀性能，同时还能耐硫酸、磷酸和有机酸等非氧化性酸的腐蚀。
而哈氏合金C含有铬，能够抵抗硝酸等氧化性酸的腐蚀，同时还能抵抗铁离子、铜离子等氧化剂的腐蚀。
除了耐腐蚀性能外，哈氏合金电极还有其他优点。
例如，它具有优良的物理和机械性能，如高熔点、高硬度、低热膨胀系数等。
此外，哈氏合金电极的加工性能也很好，可以通过各种加工工艺制成各种形状和尺寸的电极。
总之，哈氏合金电极是一种优秀的耐腐蚀电极材料，广泛应用于各种化学工业领域中，能够保证电极长期稳定运行，提高生产效率和产品质量。
哈氏合金
哈氏合金（C-276、C-22）哈氏合金（C-276、C-22）产品简介»产品名称：哈氏合金C-276、C-22产品产地：中国、日本、美国、德国主要成分：59Ni-15Cr-16Mo-4W-5Fe产品描述：C-276合金是一种含钨的镍-铬-钼合金，含有极低的硅和碳。
通常被认为是万能的抗腐蚀合金。
该合金具有以下特性：①在氧化和还原两氛围状态中，对大多数腐蚀介质具有优异的耐腐蚀性能。
②有出色的耐点蚀、缝隙腐蚀和应力开裂腐蚀性能。
C-276合金适用于各种含有氧化和还原性介质的化学工业。
较高的钼、铬含量使合金能够耐氯离子腐蚀，钨元素进一步提高了耐蚀性。
同时，C-276合金是仅有的几种耐潮湿氯气、次氯酸盐及二氧化氯溶液腐蚀的材料之一，对高浓度的氯化盐溶液如氯化铁和氯化铜有显著的耐蚀性。
此合金因减少了碳，硅，所以可以控制热影响部分的碳化物的流出，从而更好地提高其耐腐蚀性能。
正是因为有此特性，所以广泛用于化学设备等苛刻环境下的材料使用。
应用领域：热交换器、波纹管补偿器、化工设备、烟气脱硫脱销、造纸工业、酸性环境下的设备和元件、乙酸和酸性产品的反应器、PGD系统中的洗涤塔、硫酸冷凝器等。
库存说明：日本、德国产：0.5×510／920／925×C0.6×510（610／810／920）×C美国产0.5×1000（1219）×C0.6×1000（1219）×C 2.0×1000×C4.75×2000×60006×2000×60008×2000×600010×2000×6000其他哈氏合金材料库存，欢迎来电咨询。
供货样式：公司备有现货库存，可定尺交货，量大可期货交易，品质确保，交货及时。
公司并可按图纸加工制造各种法兰、管件、紧固件、精密零件﹑器具等。
哈氏合金c276
BS EN/BS
NS 3304
(NS 334)
(00Cr15Ni60Mo16W5Fe5)
H10276
(H 03304)
Hastelloy 276
Hastelloy C-276
N 10276
NiMo16Cr15W
2.4819
NA 45
相近对照表焊接用变形耐蚀合金
中国
美国
国际标准组织
GB
ISC
机械性能
产品形式
热处理或状态
抗拉强度
σb
Mpa
屈服点
σs
Mpa
延伸率
δ
%
硬度
HBW
管材
退火
727
313
70
Rb
92
板材
退火
741
347
67
Rb
89
棒材
退火
758
363
62
Rb
88
薄板
退火
796
376
60
Rb
86
退火材料的室温机械性能
近似对照表耐蚀合金
中国
美国
德国
英国
GB
ISC
商业牌号
UNS
DIN EN/DIN
ASTM
AWS
ISO
HNS 3304
NiCr15Mo16Fe6W4
W 50276
N 10276
ERNiCrMo-4
SNi 6276
商业牌号
Inconel alloy C-276
美国UNS
N10276
其他名称
Inconel C-276 C-276
对应标准
美标
哈氏合金
哈氏合金 (Hastelloy alloy)哈氏合金是镍基合金的一种，目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合，哈氏合金阀门在国外已广泛应用于石油、化工、环保等诸多领域。
哈氏合金(Hastelloy)用丁耐蚀阀门上的，主要是哈氏合金B和l哈氏合金C这2大类。
在美国ASTMA494-1995标准中，对哈氏合金世只列出了哈氏合金B和哈氏合金C。
哈氏合金‘B’哈氏合金B含有60%的镍、30%的钼和5%的铁。
它特别能抵抗无机酸的强腐蚀，‘哈氏’合金‘B’对于各种浓度的盐酸可以用到沸点温度，而对于硫酸来说，在腐蚀性最强的浓度下可以用到70℃。
对于磷酸，它可以在各种条件下，而且‘哈氏’合金‘B’对于氯化铵、氯化锌、硫酸铝和硫酸铵也很适用。
在ASTM A494-1995标准中：哈氏合金B其铸造合金牌号为N-12MV(也称之为N-12M-1)及N-7M(有的资料称之为N-12M-2，也称它为Chlorimert 2合金)。
在氧化性气氛中，‘哈氏’合金‘B’可以用到大约800℃，在还原气氛中，使用温度可以更高一些。
哈氏合金‘C’哈氏合金C是含有15%的铬和17%的钼的镍基合金。
在氧化和还原两种气氛下，它可以用到1100℃。
它对于盐酸、硫酸和磷酸有很好的抗腐蚀性。
而且在许多情况下，它也可用于硝酸。
哈氏合金C其铸造牌号为CW-12MW(也称之为CW-12M-1)和CW-7M(有的资料称它为CW-12M-2，也称它为Chlorlmert 3合金)及哈氏合金C-276,其-铸造牌号为CW-6MC(注．在ACI标准中无此铸造牌号)和哈氏合金C-4合金，其铸造牌号为CW-2M。
‘哈氏’合金‘C’对于氯化物、氢氯化物、硫化物、氧化盐溶液和许多其它的腐蚀性介质有很强的抗腐蚀性。
还特别适用于氢卤酸类介质例如氢氟酸。
哈氏合金A的用途：耐盐酸腐蚀，但受氧化剂侵蚀哈氏合金B的用途：对各种浓度的盐酸均耐蚀，对非氧化性盐及酸亦耐蚀哈氏合金C的用途：对氧化性溶剂，低浓度常温盐酸和硝酸耐腐蚀哈氏合金F的用途：耐氧化性及还原性酸及碱溶液腐蚀，在氯化物溶液中不会产生点蚀哈氏合金G的用途：耐硫酸、硝酸、磷酸和海水等腐蚀，但不耐卤族元素酸哈氏合金H的用途：能耐各种浓度的热硫酸、盐酸、非氧化性酸及盐类，在高温氧化性状态下不耐，加工困难。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
哈氏合金(Hastelloy alloy)一．目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合。
哈氏合金牌号为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进，其发展过程如下：B系列：B →B-2(00Ni70Mo28) →B-3C系列：C →C-276(00Cr16Mo16W4) →C-4(00Cr16Mo16) →C-22 (00Cr22Mo13W3) →C-2000(00Cr20Mo16)G系列：G →G-3（00Cr22Ni48Mo7Cu）→G-30(00Cr30Ni48Mo7Cu)目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3)。
二、典型哈氏合金化学成分材料的化学成分三、力学性能哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。
哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。
当温度较高时，哈氏合金易吸收有害元素使它的力学性能和耐腐蚀性能下降。
材料的力学性能四、常用哈氏合金1：Hastelloy B-2 alloy(哈氏B-2合金)一、耐蚀性能哈氏B-2合金是一种有极低含碳量和含硅量的Ni-Mo合金，它减少了在焊缝及热影响区碳化物和其他相的析出，从而确保即使在焊接状态下也有良好的耐蚀性能。
众所周知，哈氏B-2合金在各种还原性介质中具有优良的耐腐蚀性能，能耐常压下任何温度，任何浓度盐酸的腐蚀。
在不充气的中等浓度的非氧化性硫酸、各种浓度磷酸、高温醋酸、甲酸等有机酸、溴酸以及氯化氢气体中均有优良的耐蚀性能，同时，它也耐卤族催化剂的腐蚀。
因此，哈氏B-2合金通常应用于多种苛刻的石油、化工过程，如盐酸的蒸馏，浓缩；乙苯的烷基化和低压羰基合成醋酸等生产工艺过程中。
但在哈氏B-2合金多年的工业应用中发现：（1）哈氏B-2合金存在对抗晶间腐蚀性能有相当大影响的两个敏化区：1200~1300℃的高温区和550~900℃的中温区；（2）哈氏B-2合金的焊缝金属及热影响区由于枝晶偏析，金属间相和碳化物沿晶界析出，使其对晶间腐蚀敏感性较大；（3）哈氏B-2合金的中温热稳定性较差。
当哈氏B-2合金中的铁元素含量降至2%以下时，该合金对β相（即Ni4Mo 相，一种有序的金属间化合物）的转变敏感。
当合金在650~750℃温度范围内停留时间稍长，β相瞬间生成。
β相的存在降低了哈氏B-2合金的韧性，使其对应力腐蚀变得敏感，甚至会造成哈氏B-2合金在原材料生产(如热轧过程中)、设备制造过程中（如哈氏B-2合金设备焊后整体热处理）及哈氏B-2合金设备在服役环境中开裂。
现今，我国和世界各国指定的有关哈氏B-2合金抗晶间腐蚀性能的标准试验方法均为常压沸腾盐酸法，评定方法为失重法。
由于哈氏B-2合金是抗盐酸腐蚀的合金，因此，常压沸腾盐酸法检验哈氏B-2合金的晶间腐蚀倾向相当不敏感。
国内科研机构用高温盐酸法对哈氏B-2合金进行研究发现：哈氏B-2合金的耐蚀性能不仅取决于其化学成分，还取决于其热加工的控制过程。
当热加工工艺控制不当时，哈氏B-2合金不仅晶粒长大，而且晶间会析出现高Mo的σ相，此时，哈氏B-2合金的抗晶间腐蚀的性能明显下降，在高温盐酸试验中，粗晶粒板与正常板的晶界浸蚀深度相差约一倍左右。
二、物理性能密度：9.2g/cm3, 熔点：1330~1380℃，磁导率：(℃，RT)≤1.001三、化学成分化学成分五、制造与热处理1：加热对于哈氏B-2合金来说，在加热前和加热过程中表面保持清洁并远离污染物是十分重要的。
如果哈氏B-2合金在含有硫、磷、铅或其他低熔点金属污染物的环境下加热，则会变脆，这些污染物的来源主要包括标记笔痕迹、温度指示漆、油脂和液体、烟气。
此烟气必须含硫低；例如：天然气和液化石油气含硫量不超过0.1%，城市空气含硫量不超过0.25g/m3,燃料油的含硫量不超过0.5%即为合格。
对加热炉的气体环境要求是中性环境或轻还原性环境，并且不可以在氧化性和还原性之间波动。
炉中的火焰不可以直接冲击哈氏B-2合金。
同时要以最快的加热速度把材料加热到要求达到的温度，即要求首先要把加热炉的温度上升到要求温度，再把材料放入炉中加热。
2：热加工哈氏B-2合金可以在900~1160℃范围内进行热加工，加工过后应该以水淬火。
为了确保有最好的耐蚀性能，热加工过后应该退火。
3：冷加工冷加工的哈氏B-2合金必须经过固溶处理，由于其具有比奥氏体不锈钢高得多的加工硬化率，所以成形设备要细心考虑。
如果执行了冷成形工艺，那么有必要进行级间退火。
冷加工变形量超过15%时，使用前要固溶处理。
4：热处理固溶热处理温度要控制在1060~1080℃之间，之后进行水冷淬火或材料厚度在1.5mm以上时可以快速空冷以获得最好的耐蚀性能。
在任何加热操作过程中，材料的表面清洁均要有预先的防范。
哈氏合金材料或设备部件在进行热处理时要注意以下一些问题：为了防止设备部件热处理变形，应采用不锈钢加强环；对装炉温度、加热和冷却时间应严格控制；装炉前，对热处理件进行预处理，防止产生热裂纹；热处理后，对热处理件100%PT；在热处理过程中如产生热裂纹，经过打磨消除后需补焊者，要采用专门的补焊工艺。
5：除垢哈氏B-2合金表面的氧化物和焊缝附近的污点都要以精细的砂轮等打磨干净。
由于哈氏B-2合金对氧化性介质比较敏感，因此酸洗过程中会产生较多的含氮元素的气体。
6：机加工哈氏B-2合金要以退火状态进行机加工，对它的加工硬化要有清醒的认识，例如：相对于标准奥氏体不锈钢要采用较慢的表面切削速度，对于表面的硬化层要采用较大的进刀量，并使刀具处于连续的工作状态。
7：焊接哈氏B-2合金焊缝金属及热影响区由于易析出β相而导致贫Mo，从而易于产生晶间腐蚀，因此，哈氏B-2合金的焊接工艺应谨慎制定，严格控制。
一般焊接工艺如下：焊材选用ERNi-Mo7；焊接方法GTAW；控制层间温度不大于120℃；焊丝直径φ2.4、φ3.2；焊接电流90~150A。
同时，施焊前，焊丝、被焊接件坡口及相邻部位应进行去污脱脂处理。
哈氏B-2合金热传导系数比钢小得多，如选用单V型坡口，则坡口角度要在70°左右，采用较低的热输入量。
通过焊后热处理可以消除残余应力并改善抗应力腐蚀断裂性能。
2：Hastelloy C-276合金(哈氏C-276合金)一、耐蚀性能哈氏C-276合金属于镍-钼-铬-铁-钨系镍基合金。
它是现代金属材料中最耐蚀的一种。
主要耐湿氯、各种氧化性氯化物、氯化盐溶液、硫酸与氧化性盐，在低温与中温盐酸中均有很好的耐蚀性能。
因此，近三十年以来、在苛刻的腐蚀环境中，如化工、石油化工、烟气脱硫、纸浆和造纸、环保等工业领域有着相当广泛的应用。
哈氏C-276合金的各种腐蚀数据是有其典型性的，但是不能用作规范，尤其是在不明环境中，必须要经过试验才可以选材。
哈氏C-276合金中没有足够的Cr来耐强氧化性环境的腐蚀，如热的浓硝酸。
这种合金的产生主要是针对化工过程环境，尤其是存在混酸的情况下，如烟气脱硫系统的出料管等。
下表是四种合金在不同环境下的腐蚀对比试验情况。
(所有焊接试样采用自熔钨极氩弧焊)哈氏C-276合金可以用作燃煤系统的烟气脱硫部件，在这种环境下C-276是最耐蚀的材料。
下表是C-276合金和典型316在烟气模拟系统“绿色死亡”溶液中的腐蚀对比试验情况。
“绿色死亡”溶液中的腐蚀对比试验由上表可见，C-276合金对混合的具有氯离子的酸、盐溶液有很好的耐蚀性能。
哈氏C-276合金中Cr、Mo、W的加入将C-276合金的耐点蚀和缝隙腐蚀的能力大大提高。
C-276合金在海水环境中被认为是惰性的，所以C-276被广泛地应用在海洋、盐水和高氯环境中，甚至在强酸低PH值情况下。
下表是四种金属在6%FeCl3(按ASTM标准G-48执行)溶液中发生缝隙腐蚀的对比情况。
C-276合金中高含量的Ni和Mo使其对氯离子应力腐蚀断裂也有很强的抵抗能力，下表是四种金属在不同含氯离子溶液中的应力腐蚀断裂试验情况。
氯离子应力腐蚀断裂试验情况二、物理性能密度：8.90g/cm3, 比热：425J/kg/k, 弹性模量：205Gpa(21℃)三、机械性能典型的C-276合金的拉力试验结果如下表所示，其材料是在1150℃退火，并以水急冷。
力学性能试验值对C-276合金进行冷变形加工会使其强度增加。
在对其进行冲击试验时，V 形槽冲击试样采用10mm厚的板材（板材要经过退火处理），如果试样是采用焊接的试样，则在同样的温度范围，它会显示出一定的柔韧性，这是因为焊缝的原因。
板材冲击试验结果如下表所示。
C-276合金和普通奥氏体不锈钢有相似的成形性能。
但由于其比普通奥氏体不锈钢的强度要大，所以，在冷成形加工过程中会有更大应力。
此外，这种材料的加工硬化速度比普通不锈钢快得多，因此在有广泛冷成形加工过程中，要采取中途退火处理。
四、焊接及热处理C-276合金的焊接性能和普通奥氏体不锈钢相似，在使用一种焊接方法对C-276焊接之前，必须要采取措施以使焊缝及热影响区的抗腐蚀性能下降最小，如钨极气体保护焊（GTAW）、金属极气体保护焊（GMAW）、埋弧焊或其他一些可以使焊缝及热影响区抗腐蚀性能下降最小的焊接方法。
但对于诸如氧炔焊等有可能增加材料焊缝及热影响区含碳量或含硅量的焊接方法是不适合采用的。
关于焊接接头形式的选择，可以参照ASME锅炉与压力容器规范对C-276焊接接头的成功经验。
焊接坡口最好采用机械加工的方法，但是机械加工会带来加工硬化，所以对机械加工的坡口处进行焊接前打磨是必要的。
焊接时要采用适宜的热输入速度，以防止热裂纹的产生。
在绝大多数腐蚀环境下，C-276都能以焊接件的形式应用。
但在十分苛刻的环境中，C-276材料及焊接件要进行固溶热处理以获得最好的抗腐蚀性能。
C-276合金的焊接可以选择自身作焊接材料或填料金属。
如要求在C-276的焊缝中添加某些成分，象其它镍基合金或不锈钢，并且这些焊缝将暴露在腐蚀环境中时，那么，焊接所用的焊条或焊丝则要求有和母材金属耐腐蚀相当的性能。
哈氏C-276合金材料固溶热处理包括两个过程：（1）在1040℃~1150℃加热；（2）在两分钟之内快速冷却至黑色状态（400℃左右），这样处理后的材料有很好的耐蚀性能。
因此仅对哈氏C-276合金进行消应力热处理是无效的。
在热处理之前要清理合金表面的油污等可能在热处理过程中产生碳元素的一切污垢。
C-276合金表面在焊接或热处理时会产生氧化物，使合金中的Cr含量降低，影响耐蚀性能，所以要对其进行表面清理。
