铁路线路工胶接绝缘接头作业指导书
胶接绝缘接头作业指导书
胶接绝缘接头作业指导书摘要：一、引言二、胶接绝缘接头的概念与分类三、胶接绝缘接头的作用与应用范围四、胶接绝缘接头的制作流程五、胶接绝缘接头的质量检测六、胶接绝缘接头的使用与维护七、总结正文：一、引言随着我国经济的快速发展，胶接绝缘接头作为一种重要的连接器件，在各行各业中得到了广泛的应用。
为了确保胶接绝缘接头的质量和使用效果，本文将为大家详细介绍胶接绝缘接头的相关知识，包括概念与分类、作用与应用范围、制作流程、质量检测、使用与维护等方面的内容。
二、胶接绝缘接头的概念与分类胶接绝缘接头，顾名思义，是指采用胶接技术实现电气绝缘连接的器件。
根据其结构和功能的不同，胶接绝缘接头可分为以下几类：1.平行式胶接绝缘接头2.直角式胶接绝缘接头3.异型胶接绝缘接头4.柔性胶接绝缘接头三、胶接绝缘接头的作用与应用范围胶接绝缘接头的主要作用是在电气设备中实现可靠的绝缘连接，防止电流泄漏和短路事故的发生。
其广泛应用于以下领域：1.电力系统2.通信系统3.铁路信号系统4.家用电器5.汽车电子四、胶接绝缘接头的制作流程胶接绝缘接头的制作流程主要包括以下几个步骤：1.准备材料：选择合适的导线和绝缘材料，确保其电气性能和机械强度满足设计要求。
2.剥线：使用剥线钳将导线的绝缘层剥去，露出裸露的导体。
3.测量尺寸：根据设计图纸，测量接头的长度、宽度等尺寸，保证接头的尺寸与设计一致。
4.涂胶：在剥去绝缘层的导线上涂抹适量的胶水，确保涂胶均匀。
5.粘接：将涂抹胶水的导线放入接头模具中，使其与绝缘材料粘接在一起。
6.固化：将粘接好的接头放入固化炉中，进行一定时间的加热固化，以提高接头的绝缘性能。
7.检测：对制作好的胶接绝缘接头进行质量检测，确保其符合设计要求。
五、胶接绝缘接头的质量检测胶接绝缘接头的质量检测主要包括以下几个方面：1.绝缘电阻：检测接头的绝缘电阻值，确保其不低于设计要求。
2.抗拉强度：检测接头的抗拉强度，确保其能承受一定的机械应力。
现场胶接绝缘接头安装作业指南(2016)
现场胶接绝缘接头安装作业指南(2016)现场胶接绝缘接头安装作业指南瓦房店正通铁路器材制造有限公司2016年5月编制现场胶接绝缘接头安装作业指南一、现场胶接绝缘接头材料：1、产品组件：胶接绝缘夹板（∮33孔）2块，绝缘端板1块，绝缘套管6个，12.9S级高强度大六头角螺栓6套，胶粘剂（A、B 胶）1套。
2、配备的小材料：手套、白布、毛刷、砂布、口罩、油灰刀。
二、现场胶粘钢轨接头的产品力求达到良好质量，胶粘作业过程必须做到“一干、二净、三准确”：一干——胶粘时的环境、所用材料、机具设备保持干燥；二净——胶粘物表面保持干净,油污、酸、碱及各种氧化物影响胶粘物表面的湿润性和液态胶与固体胶粘物的亲和性，也影响胶粘剂在胶粘物表面均匀铺展；三准确——固化温度、固化时间以及通过紧固螺栓对夹板和钢轨施加的压力准确。
三、现场胶接绝缘接头可在-40℃～+65℃气候条件下使用。
四、胶粘钢轨要求：1、钢轨型式尺寸、允许偏差、技术要求应符合TB/T2344的规定。
2、有伤钢轨、高低错牙或螺孔间距超过0.5mm的钢轨、相邻钢轨的轨腰厚度绝对差大于0.6mm，轨端不密贴的钢轨，不经整修或锯切不得胶粘。
3、钢轨胶接端及螺栓孔应倒棱，倒棱尺寸1mm～2mm，倒角45º。
4、钢轨胶接端的端面垂直度偏差及水平偏差不超过0.15 mm。
5、钢轨轨端、螺栓孔、钢轨胶接面应打磨去毛刺，手感光滑，胶接范围内钢轨侧面炉号等字样应打磨平整。
6、应检查钢轨的螺栓孔间距，若检查发现间距有偏差，则应用电磨头扩孔，保证螺栓能自由穿入。
用轨端打磨机打磨钢轨的端面，要求平整，并从轨头向轨底偏斜0.10mm～0.15 mm（打磨量中和轴以下略多于以上），使对轨起拱后，两钢轨端面恰能密贴，不允许将无法密贴又不作整治的钢轨用于胶粘。
五、按设计规定的锁定轨温放散钢轨内残存温度力。
调整轨缝，钢轨胶粘冻结接头倒棱后挤严轨缝，钢轨胶接绝缘接头倒棱后加设6 mm或8mm绝缘端板，无论轨缝挤严或加设端板均用液压钢轨拉伸器适当加压，不留间隙。
胶接绝缘接头作业指导书
胶接绝缘接头作业指导书一、胶接绝缘接头的定义和作用1.胶接绝缘接头是一种用于连接和绝缘电缆的设备，主要用于保护电缆的接头部分免受外界环境的损害。
2.胶接绝缘接头的作用是确保电缆接头的可靠性和安全性，防止电缆的漏电和短路等问题。
二、胶接绝缘接头的工具和材料准备1.工具准备：–切割工具：切割电缆和绝缘材料所需。
–砂纸：用于清洁电缆和绝缘材料表面。
–清洁剂：用于清洁电缆和绝缘材料表面。
–刷子：用于涂抹胶水和清洁表面。
–电热枪：用于加热胶水和绝缘材料。
–测量工具：用于测量电缆和绝缘材料的长度和直径。
2.材料准备：–胶水：用于粘合电缆和绝缘材料。
–绝缘材料：用于包裹电缆接头，提供绝缘保护。
–绝缘套管：用于覆盖电缆接头，增加绝缘强度。
–绝缘胶带：用于固定绝缘材料和绝缘套管。
–导电胶：用于提高电缆接头的导电性能。
三、胶接绝缘接头的操作步骤1.准备工作：–将电缆和绝缘材料切割成所需的长度。
–使用砂纸和清洁剂清洁电缆和绝缘材料表面。
–使用刷子涂抹胶水在电缆和绝缘材料表面。
2.进行胶接：–将涂抹了胶水的绝缘材料缠绕在电缆的接头部分。
–使用电热枪加热胶水和绝缘材料，使其粘合在一起。
–确保胶水和绝缘材料充分粘合，没有松动或空隙。
3.完成胶接：–将绝缘套管套在电缆接头上，增加绝缘强度。
–使用绝缘胶带固定绝缘材料和绝缘套管。
–检查胶接绝缘接头是否牢固，没有松动或损坏。
四、胶接绝缘接头的注意事项1.操作时要注意安全，避免触电和烫伤等事故。
2.确保电缆和绝缘材料表面清洁，以确保胶水的粘合性能。
3.控制加热温度，避免过热导致胶水和绝缘材料的损坏。
4.检查胶接绝缘接头是否牢固和完整，避免电缆的漏电和短路问题。
五、胶接绝缘接头的维护和保养1.定期检查胶接绝缘接头的状态，如有松动或损坏，及时修复或更换。
2.清洁胶接绝缘接头，保持其表面清洁和干燥。
3.避免电缆接头受到外界环境的损害，如水、灰尘和化学物质等。
4.定期测试电缆接头的导电性能和绝缘强度，确保其正常工作。
[作业指导书]现场胶接接头作业指导书
![[作业指导书]现场胶接接头作业指导书](https://img.taocdn.com/s3/m/e9eacc8b27d3240c8547ef8b.png)
现场胶接作业指导书1.学习目标作业人员要熟练掌握现场胶接作业的操作要领，能够熟练地用绝缘材料与钢轨配件粘结成一个整体,从而减少机车辆对接头的冲击振动,增加线路的连续和稳定性。
.2.引用标准《铁路技术管理规程》《铁路线路修理规则》《铁路工务《既有线提速200～250 km/h线桥设备维修规则》安全规则》《电气化铁路有关人员电气安全规则》《铁路营业线施工安全管理办法》(铁运[2012]280)。
3.工具材料防护信号,起道机,撬棍等。
4.作业程序4.1点名分工工班长组织职工列队点名,明确作业分工项目.内容及时间,所有职工均应按规定使用劳动保护用品。
4.2安全预想(1)上班集中思想,明确各自作业范围及特点,做到自控、互控,他控及联控,来车按规定要求下道避车，并将工机(具)撤出限界以外。
(2)使用撬棍拨轨时,撬棍应插牢,听从指挥，统一行动,严禁骑压或肩扛撬棍拨轨,多人在一起作业时应统一指挥,相互间保持—定安全距离，防止工具碰撞伤人。
(3)应尽量避免在轨腰侧面有厂标、轨型及钢种等凸起字样处安装夹板，若不可避免,应将凸起字样打磨平整。
(4)从调配胶液开始到拧紧螺栓为止,要求在10 min内完成。
(5)施工完毕后，45 min内胶黏剂已固化,可正常通车,但严禁拉伸,撞轨。
(6)在夏季施工时,胶黏剂避免暴露在阳光下直射暴晒。
(7)电气化区段安全:①在与接触网不足2m的处所进行作业时,必须按停电施工天窗执行,并由供电部门人员配合进行;②执行电气化铁路其他与之相关的要求;(8)如遇恶劣天气，执行《铁路工务安全规则》有关规定。
4.3工机(具)检查落实专人对工(机)具性能及安全性进行检查，防止将损伤的工(机)具带入作业现场。
使用的工(机)具必须按要求用反光漆(膜)进行编号,以防止侵入限界或遗留在线路上。
4.4设置防护驻站联络员提前40 min到达车站办理登记手续，了解列车运行情况，及时通知现场防护员;现场防护员根据要求准备好防护标牌，按要求设置防护。

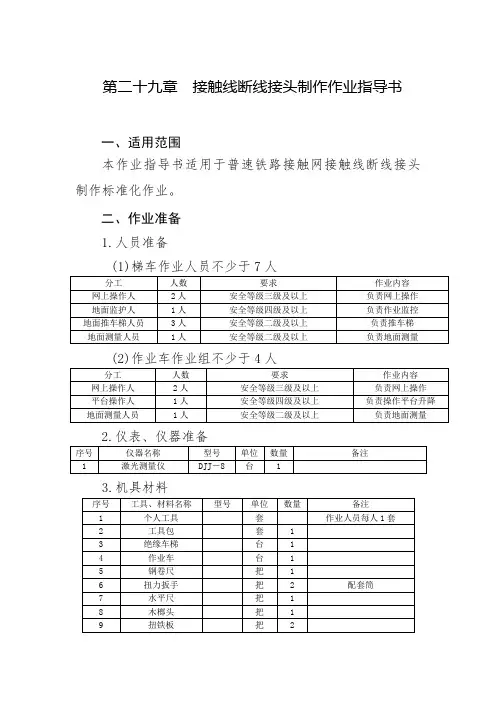

普铁接触线断线接头制作作业指导书
第二十九章接触线断线接头制作作业指导书一、适用范围本作业指导书适用于普速铁路接触网接触线断线接头制作标准化作业。
二、作业准备1.人员准备(1)梯车作业人员不少于7人(2)作业车作业组不少于4人2.仪表、仪器准备3.机具材料4.劳保用品三、质量标准1.接触线接头过渡平滑。
该处接触线高度不应低于相邻吊弦点，允许高于相邻吊弦点0－10毫米，必要时加装吊弦。
2.接触线夹状态：无裂纹、破损，螺栓、弹垫、平垫螺母齐全、螺栓拧进灵活，装配方向正确。
3.接头处接触线平直无弯曲，端部截面应为正截面（严禁斜截面），表面光洁，接头间隙不得超过0.5毫米。
4.螺栓紧固，扭矩44Ｎ·Ｍ。
5.采用符合标准的接头线夹，接头线夹安装端正，附加导线露头5－10毫米。
6.使用三个接头线夹做接头时，两线夹间距60mm,三个线夹的副导线为同一根接触线。
6.接头线夹与相邻吊弦间距8米。
7.接头距定位点应不小于2米，同一跨距内不允许有两个接头。
四、作业程序五、制作步骤1.处理接触线断头：利用充电式液压接触线切刀切除接触线损伤部分并将两端部截面打磨平整光洁。
处理断头平整打紧线器装滑轮组收线打紧线器装葫芦紧线装接头线夹装电连接调整导高检查接头状态松葫芦检查线夹状态2.初步紧线：分别在接触线两端离断口1000mm—1200mm处安装一个卡线器，利用滑轮组将其连接；收紧滑轮组，进行初步紧线，使两接触线间的距离缩短，以达到安装链条葫芦紧线的目的。
3.紧线：在接触线一端离断口800mm—1000mm处安装一个卡线器及接触线紧固夹具，另一端离断口800mm —1000mm处安装一个卡线器，后利用链条葫芦将其连接。
4.使用接头制作器做接头：（1）.收紧链条葫芦后再松滑轮组，链条葫芦继续紧线直至接触线两断头进入接触线紧固夹具内，将另一端接触线的端部卡入接触线紧固夹具内，继续紧线至做接头的合适位置；固定夹具的调节旋钮和调节杆，使接触线进行水平垂直调节（如需要，使用扭面器校直接触线的弯曲）。
钢轨胶接绝缘作业指导书nh
钢轨胶接绝缘施工作业指导书编制：复核：批准：合肥铁路枢纽南环线工程项目经理部铺架分部二O一一年三月一、概况合肥枢纽南环线工程位于合肥市南郊，线路基本呈东西走向，东接轨于合宁线肥东站（DK437+500），西与西宁线、合武线长安集车站接轨（DK477+100），将合宁、合武铁路在枢纽内的客车径路以高标准线路贯通，线路长度约39.626km。
线路横跨合肥市肥东县、包河区、经济技术开发区、肥西县。
需要做胶结接头的位置已经在现场标识，锯轨时要经现场技术人员确认后方可施工。
二、准备工作1、人员分组：为提高工作效率，避免交叉作业将人员分成2组，锯轨钻眼4人，钢轨打磨除锈、组装接头4人。
锯轨钻眼组先行，另一组紧随其后。
2、工机具：发电机、锯轨机、钻眼机、端磨机、角磨机、起道机各一台，橇棍2个，搬手4把，加力杆4个，铁锤2把，钢丝轮刷2个。
另外，为确保机具运转正常，必须备齐钳子、螺丝刀等修理工具。
3、夜间施工时要配备发电机，足够的照明灯及照明线。
4、复核装箱单，检查各部件是否齐全。
三、施工过程1、没有预留信号机位置的需锯轨，信号机位置由焊轨队技术人员标记，应注意信号机位置距最近的焊头长度不得小于6m，左右两股钢轨的胶接绝缘接头应相对，胶接绝缘接头距轨枕边缘不应小于100mm。
2、将接头处前后15m范围内扣件全部卸下，可用拉轨或轨端打磨等方法将轨缝控制在6～8mm范围内，钻眼前应先在轨腰上标出各螺栓孔的位置，尺寸如下：钻眼机应采用直径31～33mm钻头，备用2根34mm的钻头，为统一标准，避免出现孔径不一造成螺杆穿不进去等现象，均采用32mm的钻头（试装时如出现眼距误差过大螺杆穿不进去的现象，用备用34mm的钻头进行扩孔）。
3、钻孔完毕后在接头两侧内外部前后84cm范围内用角磨机将轨头底部、轨腰及轨底上表面打磨出金属光泽，均匀干净，不得打亏母材，应重点注意轨头底部死角处的打磨，否则会出现粘贴不严不牢等现象。
4、将复合夹板抬至接头处，螺栓孔尽量与钢轨上各孔对正，划开塑料膜。
胶接绝缘接头作业指导书
胶接绝缘接头作业指导书摘要：一、前言1.1 编写目的1.2 适用范围1.3 引用文件二、工作准备2.1 工具准备2.2 材料准备2.3 安全防护三、操作步骤3.1 接头的检查3.2 接头的处理3.3 涂胶3.4 粘接3.5 固化3.6 检查粘接质量四、注意事项4.1 操作过程中的注意事项4.2 粘接后的保养注意事项五、结束语5.1 工作总结5.2 文件存档正文：一、前言1.1 编写目的本指导书旨在规范胶接绝缘接头的操作流程，确保接头的质量和使用安全。
1.2 适用范围本指导书适用于我公司所有涉及胶接绝缘接头作业的员工。
1.3 引用文件本指导书引用了《胶接绝缘接头技术规程》等相关文件。
二、工作准备2.1 工具准备操作前应准备好所需的工具，如胶枪、刮刀、尺子等。
2.2 材料准备准备好所需的胶水、绝缘材料等。
2.3 安全防护操作过程中应佩戴好防护手套、口罩等安全防护用品。
三、操作步骤3.1 接头的检查接头应检查是否完好，表面应干净无尘。
3.2 接头的处理接头表面应进行打磨处理，以增加胶水的粘接力。
3.3 涂胶使用胶枪将胶水均匀涂在接头表面。
3.4 粘接将绝缘材料贴在涂有胶水的接头表面，并压实。
3.5 固化将粘接好的接头放置在通风干燥处，等待胶水固化。
3.6 检查粘接质量胶水固化后，检查接头粘接质量是否符合要求。
四、注意事项4.1 操作过程中的注意事项操作过程中应严格按照操作步骤进行，注意安全防护。
4.2 粘接后的保养注意事项粘接后，接头应在一定时间内避免受潮、高温等影响。
五、结束语5.1 工作总结本指导书总结了胶接绝缘接头的操作流程，希望对员工有所帮助。
胶接绝缘接头检查作业指导书
胶接绝缘接头检查作业指导书1 作业条件1.1 天窗条件必须在天窗内进行作业。
2 作业准备2.1 人员准备作业人员不得少于2人。
2.2 机具、工具准备MF14型万能表、绝缘平直尺等。
3 作业流程3.1 测量绝缘轨缝值以及绝缘片厚度。
3.2 利用MF14型万能表测量绝缘阻值。
3.2.1 调整档位。
将仪表档位旋转至“Ω”中的“×100”档位上。
3.2.2 安装测量线。
分别将“红线”、“黑线”插入仪表下方孔内。
3.2.3 校核仪表。
将仪表放置在水平位置上，将“红线”与“黑线”的端头接触，查看仪表指针是否在标度尺的“0”刻度上，如不在，则调节“零位调节器”，使指针回到标度尺的“0”刻度上。
3.2.4 除锈及测量位置。
测量前，必须对测量点进行除锈处理。
具体除锈位置：绝缘小里程侧钢轨踏面、绝缘大里程侧钢轨踏面、内侧绝缘夹板顶面、外侧绝缘夹板顶面。
3.2.5 具体测量方法。
（1）将一根导线端头放置在绝缘一侧钢轨踏面上（除锈点），利用另一根导线端头分别放置在内侧绝缘夹板顶面（除锈点）、外侧绝缘夹板顶面（除锈点）、绝缘夹板1-6位水平螺栓处。
（2）将一根导线端头放置在绝缘另一侧钢轨踏面上（除锈点），利用另一根导线端头分别放置在内侧绝缘夹板顶面（除锈点）、外侧绝缘夹板顶面（除锈点）、绝缘夹板1～6位水平螺栓处。
3.2.6 测量读数。
测量时，读取仪表上方刻度线最外侧数值，并记录读取数。
3.3 检查绝缘接头水平螺栓状态。
3.4 检查绝缘弹条绝缘帽状态、绝缘片状态、绝缘胶状态。
4 质量控制要点4.1 干燥状态下，阻值不得低于1000Ω；潮湿状态下，阻值不得低于200Ω。
4.2 绝缘接头水平螺栓无松动。
4.3 弹条绝缘帽无损坏、变形、窜出、歪斜、缺失、松动。
4.4 绝缘片无损坏、折断、缺失。
4.5 绝缘胶无开裂、离缝、起皮、软化。
