压型钢板施工方案

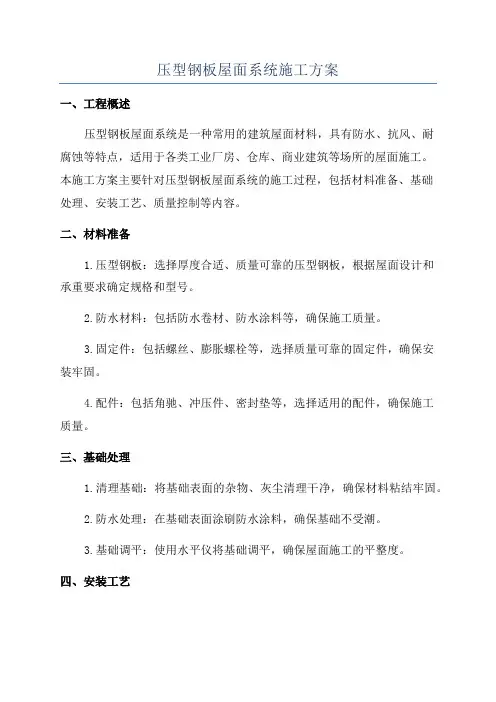

压型钢板屋面系统施工方案
压型钢板屋面系统施工方案一、工程概述压型钢板屋面系统是一种常用的建筑屋面材料，具有防水、抗风、耐腐蚀等特点，适用于各类工业厂房、仓库、商业建筑等场所的屋面施工。
本施工方案主要针对压型钢板屋面系统的施工过程，包括材料准备、基础处理、安装工艺、质量控制等内容。
二、材料准备1.压型钢板：选择厚度合适、质量可靠的压型钢板，根据屋面设计和承重要求确定规格和型号。
2.防水材料：包括防水卷材、防水涂料等，确保施工质量。
3.固定件：包括螺丝、膨胀螺栓等，选择质量可靠的固定件，确保安装牢固。
4.配件：包括角驰、冲压件、密封垫等，选择适用的配件，确保施工质量。
三、基础处理1.清理基础：将基础表面的杂物、灰尘清理干净，确保材料粘结牢固。
2.防水处理：在基础表面涂刷防水涂料，确保基础不受潮。
3.基础调平：使用水平仪将基础调平，确保屋面施工的平整度。
四、安装工艺1.支撑架安装：根据设计要求搭设支撑架，并加固支撑架，确保稳定可靠。
2.钢板安装：根据设计要求将压型钢板按照预定的规格、型号和排列方式安装在支撑架上，采用横扣法或纵扣法固定钢板。
3.连接处理：使用角驰将钢板连接处固定，确保连接紧密。
4.确保排水：根据设计要求设置坡度，确保屋面排水畅通。
5.防水处理：在压型钢板上铺设防水卷材，对接处采用热熔或冷粘处理。
6.排气通风：根据设计要求设置通风孔，确保屋面通风良好。
7.放线测量：对已安装的钢板进行放线测量，确保施工尺寸准确。
8.检查验收：对安装完成的压型钢板屋面进行检查，确保施工质量符合要求。
五、质量控制1.施工人员：施工人员需熟悉压型钢板屋面系统的施工工艺，具备相关操作证书。
2.材料检验：对采购的材料进行检验，确保符合设计和规范要求。
3.施工现场管理：严格按照施工方案进行施工，确保施工质量和进度。
4.质量检查：定期进行质量检查，及时发现并整改施工中存在的问题。
5.完工验收：屋面系统完工后进行验收，确保施工质量满足要求。
六、施工安全1.施工现场安全保护：设置警示标志、安全防护网等，确保施工现场安全。
压型钢板施工方案
第13.12节压型钢板施工方案13.12.1 工艺流程13.12.2 压型钢板的排版设计本工程每部分每个楼层应有相应的压型钢板排版设计图，压型钢板压制和现场安装时，以排版设计图为依据进行制作和安装。
排版设计图由压型钢板供应单位根据设计院的结构和建筑施工图，结合具体的板型进行排版设计，钢结构安装单位接到排版设计图后应根据具体的安装情况提出修改建议。
排版设计时应准确表示压型钢板和钢柱、主梁、次梁的关系，确定定位轴线与压型钢板的起点、终点、排版方向、纵横向的搭接方式、板边倾斜方向以与压型钢板的具体数量。
13.12.3 堆放与吊装1、堆放楼承板之地坪应基本平整，楼承板堆叠不宜过高。
2、楼承板应配合现场施工需要按进度运抵工地，在现场储存时，应成捆离地斜放以免积水。
3、压型钢板不得有任何损坏和污染，特别是油污。
压型钢板在临时堆放时要分散，避免产生集中荷载。
4、吊装前先核对楼承板捆号与吊装位置是否准确，包装是否稳固。
5、起吊前应先行试吊，以检查重心是否稳定，钢索是否会滑动，待安全无虑时方可起吊。
6、压型钢板在装、卸时采用皮带吊索，严禁直接用钢丝绳绑扎起吊，避免钢承板变形。
7、以由下往上楼层顺序吊料为原则，避免因先行吊放上层材料后阻碍下一层楼之吊放作业。
13.12.4 放样1、放样时需先检查构件尺寸，以免因构件安装误差导致放样错误。
2、楼承板安装时，于楼承板两端端部弹设基准线，距钢梁翼缘边至少50mm处。
3、楼承板以对接方式施工时，于楼承板两端端部弹设基准线，位于钢梁中心线。
4、边模施工放样，按边模底板扣除悬挑尺寸后，要求与钢梁搭接不少于50mm。
曲线悬挑处挡板作业，无需放样但需力求与曲线平行。
13.12.5 铺设1、楼承板的铺设应由下往上逐层施工。
2、需确认钢结构已完成校正、焊接、检测后方可施工。
3、需确认所需的各种补强构件安装完工后，方可施工(边模补强除外)。
4、铺设时以楼承板母肋为基准起始边，依次铺设。
铺设时每片楼承板以确实宽度定位，并以片为单位，边铺设边定位方式作业。
压型钢板屋面施工方案(1)
压型钢板屋面施工方案(1)本工程为单层门式钢架结构，采用钢柱、钢梁，基础为独立基础，面积7600㎡，总高度8.5m，局部12.5m。
工程内容包括土建、轻型钢架、混凝土独立门型钢架结构、阻燃聚氨酯复合保温彩色钢板。
建设类别为丙类，耐火等级二级，抗震设防烈度七度，建筑物合理使用年限50年。
施工工艺包括技术准备和现场准备。
技术准备阶段需要熟悉图纸，进行图纸会审，计算工程量，编制施工机具设备需要量计划，并制定各种加工半成品计划及技术、质量要求。
其中，檩条及系杆、紧固件和檩撑必须符合设计要求。
压型钢板到场后进行检查，有无翘边、脱模、扭曲、边缘是否整齐、色泽是否均匀、尺寸、厚度是否满足设计，并检查有否出厂合格证及检测报告。
还需要根据工程实际情况制定书面技术交底，并向现场施工人员详细讲解，以免造成错误施工。
现场准备阶段需要检查轴线尺寸，钢结构的焊接、节点、螺栓、油漆等工程是否完善，钢筋混凝土结构的预埋件、平整度等。
按设计或排版图，使用紧线器拉钢丝线测放出屋面轴线控制线的数量和位置，并弹出用于焊接屋面檩托的控制线。
弹线完毕，在有构件的位置处进行拉线检查，对于高低差大于8mm以上的点进行处理。
如果钢结构或钢筋混凝土基层标高严重偏差，同时又限于成本或其它客观原因无法调整，则必须根据偏差情况严重程度采取统一标高进行垫高或逐步起坡的方式消除偏差。
内天沟吊装是施工工艺的一部分，需要进行吊装作业。
1.将屋面板放置在檩条上，并对齐位置。
2.在板的肋条上预钻孔，固定隐藏式固定座。
3.将下一块屋面板放置在前一块的肋条上，并将两块板的肋条扣合在一起。
4.使用自攻螺钉将板固定在檩条上，固定点应设在波峰上，间距≤350mm，并在与同一根檩条或墙梁的连接不得少于3点。
5.所有外露的自攻螺钉和拉铆钉均应涂抹密封材料保护（如密封胶），并扣戴防水帽。
在天沟安装时，需要将天沟板按照从高到底的坡度方向，用后一块压住前一块，互相搭接，并用不锈钢焊条焊接。
压型钢板施工方案43262
压型钢板施工方案43262一、工程概况本项目公司厂房的压型钢板施工项目，位于xx省xx市，总建筑面积为xxxx平方米。
主要施工内容包括压型钢板的安装、搭设屋面结构及其他次要工程。
二、施工组织与管理1.施工组织形式本项目采取总承包模式进行施工，设立项目经理办公室及各部门，明确各岗位职责，保证施工组织与管理的顺利进行。
2.施工进度计划根据设计方案及经验，制定详细的施工进度计划，合理安排施工任务及工期。
3.施工人员管理严格按照国家相关法规和要求，对施工人员进行培训，具备相应的工作技能。
并配备专业的项目经理、技术人员和安全员，保证施工过程的顺利进行。
三、工程准备1.材料准备根据设计要求和施工图纸，进行材料的预订和准备，确保施工过程中材料的供应及质量。
2.设备准备根据施工需要，准备相应的施工设备，例如起重机、搭棚架等，确保施工的机械化水平。
四、压型钢板安装1.预施工准备对压型钢板的规格、数量进行确认，并按照施工图纸要求进行搭设屋面结构的准备工作，包括搭建钢结构支撑和安装檩条。
2.吊装安装采用吊装的方式进行压型钢板的安装，严格按照施工图纸及规范要求进行施工。
保证吊装过程安全可靠，避免因吊装不当而导致的事故发生。
3.钢板固定对安装好的压型钢板进行固定，采用螺栓或焊接的方式固定，确保钢板与结构之间的连接牢固可靠。
4.防止渗水处理在压型钢板安装完毕后，对接缝及装饰件进行防水处理，确保整个屋面的防水性能。
五、其他次要工程1.屋面通风系统按照设计要求，对屋面进行通风系统的施工，包括安装通风管道、风机等设备。
2.屋面防雷系统按照设计要求，对屋面进行防雷系统的施工，包括安装避雷针、接地装置等设备。
3.安全防护设施在施工过程中，严格按照相关法规要求，对施工区域进行安全防护，设立安全警示标志，保证施工人员的安全。
六、质量控制1.质量检测对材料的采购、施工工艺及施工品质进行检测，确保施工质量符合设计要求及国家相关标准。
2.质量验收项目经理及相关专业人员对施工过程进行质量验收，并与业主进行沟通，确保施工质量达到双方的满意。
压型钢板施工方案
压型钢板施工方案一、方案背景和目的压型钢板是一种常见的建筑材料，广泛应用于工业、商业和住宅建筑中。
其轻质、高强度、耐腐蚀和易于安装的特点使其成为大型厂房和仓库、商业广场和住宅楼等建筑的首选材料。
本方案的目的是通过详细的施工步骤和注意事项，确保压型钢板在施工过程中的安全、稳定和高质量。
二、施工前准备工作1.设计方案确认：确认压型钢板的尺寸、厚度和设计要求，确保施工能够按照设计要求进行。
2.基础工程准备：检查基础工程的地基、地面平整度和强度，确保能够承受压型钢板的负荷。
3.材料采购：根据设计要求和施工计划，准备好所需的压型钢板、螺栓、螺母、连接片等材料。
4.施工人员培训：对施工人员进行必要的培训，包括安全操作、施工流程和质量控制等方面的知识。
三、施工步骤1.制作施工模板：根据设计要求和施工图纸，制作好适应于压型钢板施工的模板，确保压型钢板的准确安装。
2.基础准备工作：清理基础工地，确保基础地面的平整、干净，并进行基础尺寸的检查和定位。
3.压型钢板安装：根据设计要求，在基础上逐一安装压型钢板。
安装时要注意以下几点：a.安全操作：施工人员必须佩戴好安全帽、安全鞋和防护手套，使用安全工具进行作业。
b.对齐和固定：在安装压型钢板之前，需先确保其对齐和平整，然后使用螺栓、螺母和连接片将压型钢板和基础固定在一起。
c.确保间距：相邻两块压型钢板最好保持一定的间距，以便在膨胀和收缩时有足够的空间。
d.清理工地：及时清理施工现场的杂物和垃圾，确保施工效果和安全。
四、质量控制措施1.施工质量检查：在施工过程中，定期进行质量检查，确保压型钢板安装的准确性和质量。
2.强度和稳定性测试：在压型钢板安装完毕后，进行一次强度和稳定性测试，确保建筑结构的安全性和稳定性。
3.腐蚀防护处理：根据设计要求，在压型钢板表面进行腐蚀防护处理，延长其使用寿命。
五、安全措施1.施工安全：施工人员必须佩戴个人防护装备，严格遵守安全操作规程，确保施工过程中的人身安全。
压型钢板安装施工方案
压型钢板安装施工方案1. 引言压型钢板是一种常用的建筑材料，在建筑施工中广泛应用。
本文档旨在提供一份完整的压型钢板安装施工方案，包括工具和材料的准备，施工步骤的详细说明以及注意事项。
2. 准备工具和材料在进行压型钢板安装施工前，需要准备以下工具和材料：•压型钢板•螺丝刀•扳手•钻孔机•锤子•计量工具（如尺子或铅锤）•细沙纸•抹灰刀•封口胶•安全防护设备（如安全帽、手套、安全鞋、安全眼镜等）3. 施工步骤3.1 裁剪压型钢板在开始安装压型钢板之前，首先需要根据实际尺寸裁剪钢板。
使用计量工具测量需要覆盖的区域尺寸，并在压型钢板上做出标记。
然后使用锯子或钢板切割机沿标记线裁剪钢板，确保尺寸准确。
3.2 钻孔固定在铺设压型钢板之前，需要钻孔固定。
使用钻孔机在压型钢板上预先钻孔，确保每块板材都有足够的固定点。
钻孔的间距应根据钢板的尺寸和所需的牢固程度进行合理安排。
3.3. 安装压型钢板在固定好的钢板上，使用螺丝刀将压型钢板固定在墙体、屋顶或地面上。
在安装过程中，需要确保每块钢板与相邻钢板之间存在一定的重叠，以确保覆盖面的完整性和稳定性。
3.4. 修整和处理安装完毕后，使用锤子和抹灰刀对压型钢板进行修整，确保边缘齐平。
如有必要，可以使用细沙纸对板材表面进行打磨或去除锈蚀。
最后，使用封口胶对钢板的接缝进行密封，以确保其防水性能和美观度。
4. 注意事项在进行压型钢板安装施工时，需要注意以下事项：•操作前确保工具和材料的准备完善，并检查设备是否正常工作。
•施工现场应设置明确的安全警示标志，并遵守相关的安全操作规程。
•进行高空压型钢板安装时，应使用安全带等安全防护设备，并由专业人员操作和监督。
•注意避免锐利边缘或尖锐物体对人身和材料的伤害。
•在施工过程中，注意保持施工现场的清洁整洁，及时清理掉垃圾和杂物。
5. 结论通过本文档的指导，您可以了解到压型钢板安装施工的流程和要点。
在进行施工前，务必做好准备工作，掌握正确的操作方法，并严格按照安全要求进行作业。
压型钢板专项施工方案
压型钢板专项施工方案一、前言在建筑结构工程中，压型钢板广泛应用于承重墙、屋面和楼板等方面。
针对压型钢板的施工，本文制定了一套专项施工方案，以确保施工过程高效、安全、质量可控。
二、施工准备1. 材料准备在施工前，需要准备好压型钢板、连接件、固定件、螺栓等原材料，并进行检查确认质量合格。
2. 设备准备准备好吊装设备、起重设备、切割设备、焊接设备等必要设备，并确保设备正常运转。
3. 人员准备组织施工人员进行相关安全培训，并分配好各项工作任务，明确责任和要求。
三、施工流程1. 基础处理首先对施工场地进行清理，确保基础平整牢固。
根据设计要求进行基础浇筑，定位好各个支撑点位。
2. 压型钢板安装按照设计图纸要求，将钢板依次吊装到对应位置，注意方向和位置的正确安装。
采取合适的安装方法，确保连接牢固。
3. 钢板固定通过螺栓、焊接等方式进行钢板之间及钢板与支撑结构的固定，确保整体结构牢固，符合承载要求。
4. 检测验收完成压型钢板安装后，进行质量验收和安全检测，确保施工符合相关标准和要求。
四、安全措施1. 安全意识提高施工人员的安全意识，严格遵守安全操作规程，正确使用安全防护设备。
2. 施工环境保持施工现场整洁有序，消除安全隐患，确保周围环境安全。
3. 紧急预案制定紧急预案并进行演练，应对突发情况，确保施工过程中的安全。
五、施工质量控制1. 施工记录做好施工记录，记录施工过程中的关键节点和质量控制点，确保施工质量可追溯。
2. 质量检查对施工过程中的关键节点进行质量检查，及时发现并处理存在的质量问题，确保施工质量合格。
六、总结通过以上专项施工方案的制定和实施，可以有效提高压型钢板施工的效率和质量，确保工程顺利进行。
同时，要始终保持对施工安全和质量的高度重视，营造安全、有序的施工环境，确保工程顺利完工。
压型钢板施工方案
压型钢板施工方案压型钢板是指压型钢材料，在施工中主要用于搭建工程建筑的钢结构，例如厂房、桥梁、堆场等。
压型钢板具有强度高、重量轻、耐用性好等特点，因此在建筑工程中得到了广泛的应用。
下面是关于压型钢板施工方案的详细介绍。
1.施工前准备工作在进行压型钢板施工前，需要完成以下准备工作：-确定施工方案：根据工程的实际情况，确定压型钢板的类型、规格和数量，并制定施工方案。
-采购材料：根据施工方案确定的钢板规格和数量，进行材料采购，并确保材料的质量和合格证书的完备性。
2.现场布置在进行压型钢板施工之前，需要进行现场布置，包括：-地面处理：清除杂物和净化地面，以确保整个施工过程平稳进行。
-配置人力和机械设备：根据施工方案确定的施工人员和机械设备的需求，进行合理配置，确保施工进度和质量。
-设置安全措施：在施工现场设置合适的安全措施，如围挡、警示标志等，保证施工安全。
3.钢板安装钢板安装是压型钢板施工的核心环节，需要按照以下步骤进行：-建立基础：根据设计要求，建立好钢结构的基础，以保证整个钢结构的稳定性。
-安装导线：在基础上进行导线安装，用于指导压型钢板的安装位置和顺序。
-安装钢板：根据导线的指导，在基础上逐层进行钢板的安装，确保每块钢板的位置准确，固定牢固。
-连接钢板：在进行钢板安装时，需要注意钢板之间的连接方式，采用螺栓连接或焊接连接，确保连接牢固可靠。
4.检验与验收在完成钢板安装后，需要进行检验与验收，包括：-初步检验：对完成的钢板结构进行初步检验，检查结构的垂直度、水平度和平整度，确保安装质量符合要求。
-中间检验：在施工过程中进行中间检验，检查钢板的连接是否牢固、构件是否完好等，及时发现并解决问题。
-终验与验收：在完成整个钢结构的安装后进行终验与验收，确保整个施工质量达到设计要求和相关标准。
总结：压型钢板施工方案需要进行施工前准备、现场布置、钢板安装和检验与验收等环节的安排和处理。
合理的施工方案、严格的施工质量控制和及时的检验与验收是保证压型钢板施工顺利进行和质量可靠的关键要素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压型钢板安装方案一、工程概况
农十二师头屯河农场1万吨冷库钢结构工程，由新疆天恒基建筑工程有限公司施工，结构形式为单层轻钢钢结构厂房，主要工程为保鲜库。
由新疆筑铭建筑规划设计有限责任公司，新疆昊业工程监理有限公司监督。
建设地点在乌鲁木齐市头屯河区，建筑面积11830m2，本工程抗震设防烈度8度，耐火等级二级，结构设计使用年限50年，彩钢板设计使用年限15年，生产火灾危险性类别为丁类，屋面防水等级三级，建筑等级二级，工期计划2011年11月8日开工，2012年 6 月30 日竣工。
二、质量检验：
1、检验依据：
《建筑钢结构焊接技术规程》（JGJ81-2002）1、规范规程
《建筑设计防火规范》 GB50016-2006
《民用建筑设计通则》 GB50352-2005
《屋面工程技术规范》 GB50345-2004
《压型钢板、夹芯板屋面及墙体建筑构造》 01J925-1
《压型钢板、夹芯板屋面及墙体建筑构造》 06J925-2
《钢结构施工质量验收规范》（GB50205-2001）
2、检验标准
压型钢板进场检验标准：。
压型金属板的尺寸允许偏差（mm）
压型金属板施工现场制作的允许偏差（mm）
压型钢板安装标准：
―2001中的有关规定。
±5mm。
三、施工部署
1、平面施工顺序
随主体结构安装顺序铺设压型钢板，只要施工条件具备后即可从各自的单元开始。
2、立面施工顺序
为保证上节钢柱安装人员操作安全，应先铺设本节柱的上层压型钢板，后铺设下层、中层压型钢板。
3、劳动力计划：
一览表
现场施工人员配备
注：除栓钉焊施工外，压型钢板安装由主体结构安装人员承担。
5、主要设备、机具准备：
主要施工机具与用具一览表
6、压型钢板进场卸货、堆放
压型钢板在卸货吊运中，采用钢丝绳捆绑起吊时，必须在钢丝绳与板接触的转角处，用轮胎胶皮垫好。
捆绑要牢固，起吊要平稳，不得有倾斜现象，以防滑落伤人。
堆放时应多设支点，并应在支点处设置垫板，以免形成集中荷载，且不得堆放过高，以防止发生变形。
堆放处应置于无污染，不妨碍交通，不受重物撞击的安全地带。
原则上压型钢板按照现场安装的顺序进场，进场后直接吊到安装楼层，不做现场临时堆放，个别时候确实需要现场临时堆放时，按照现场平面布置、不同材质、板型分别堆放。
堆放顺序应与施工顺序相符合。
四、施工工艺：
1、工艺流程:
2、施工方法:
一般要求
1）主体框架结构焊接完毕并经超声波探伤合格。
2）主体框架结构焊接完成后，柱垂直度复测合格。
3）施工层平面的次梁安装已终拧全部高强度螺栓。
4）施工采用操作平台拆除。
吊放与铺设
布置图将压型钢板按照铺装顺序叠放整齐。
kg，两人一般能够抬动。
压型钢板起吊示意图
≥6m/s时禁止施工，己拆开的压型钢板应重新捆扎，否则，压型钢板很可能被大风刮起，造成安全事故或损坏压型钢板。
固定
，钢承板侧向与钢梁搭接处，或钢承板与钢承板侧向搭接处，均须在跨间或90cm间距(取小值)即需有一处侧接固定(采用焊接或嵌扣夹)；详见图压型钢板固定及堵头板施工大样。
做法
1）当压型钢板临边梁或铺设不连续时：
3）板连续铺设跨梁时：
现场切割
，如斜边、切角、超长、留孔等，均应使用等离子切割机，避免破坏钢板表面镀层处理。
如使用氧气乙炔切割，则应于切割口边缘涂上富锌粉防锈漆，以免锈蚀；
开孔补强施工大样
开孔补强的说明
压型钢板开孔≥800mm的加强措施
四、质量保证措施：
1、成立压型钢板铺装质量保证体系，严格控制工序质量；
2、吊运质量控制：
压型钢板进场、板型、尺寸、块数和所在部位等验收合格后方可起吊；
压型钢板吊运到各施工节间后成叠堆放，堆放应成条、分散。
压型板在吊放于梁上时应以缓慢速度下放，切忌粗暴的吊放动作。
无外包装的压型钢板，装卸时应采用吊具，严禁直接使用钢丝绳捆绑起吊。
为保护压型钢板在吊运时不变形，应使用软吊索或在钢丝绳与板接触的转角处加胶皮或钢板下使用垫木，但必须捆绑牢固。
3、安装质量控制：
压型钢板铺设前，必须认真清除钢梁顶面上锈蚀、油漆、污物、焊接飞溅以及有碍压型钢板与钢梁紧贴平整的障碍物等，保持清洁，严防潮湿，并对有弯曲和扭曲的压型钢板进行矫正。
按设计排版图用墨线标出压型钢板在钢梁上翼的铺设位置，按其不同板型将所需块数配置好，沿墨线排列。
严格按照设计的排版图和规范规定将压型板调整压实（板与钢梁顶面的间隙应控制在1mm以下）。
现场压型钢板切割采用等离子切割机，确保切割质量；
所有现场切割、制作的压型钢板，必须先放大样，合格后方可进行切割；
压型钢板安装时，压型钢板平面要绷直，并随铺随时点焊牢固。
压型钢板在定位后，可采用角焊塞焊连接，以防止压型钢板相互移动或分开，焊缝间距300mm 左右，长度20~30mm为宜。
焊接采用手工电弧焊，焊条型号
E4303，直径φ。
五.安全、环保措施
1、压型钢板必须边铺边固定，不得留活口，禁止无关人员进入施工部位。
2、人工安装散板和周边板时必须挂好安全带。
3、压型钢板施工楼层下方必须挂设安全网，禁止人员穿行。
4、压型钢板铺设完毕后，临时洞口边和周围临边必须作好临时防护，并做明显
标识。
5、现场切割剩余的小角料，不得随意乱扔，应统一回收。
