隧道喷射混凝土施工作业指导书编制：复核：审批：单位：日期：目录1.适用条件、范围 (1)2.施工工艺 (1)2.1 湿喷混凝土施工工艺原理： (1)2.2 湿喷施工流程 (1)3.施工准备 (2)3.1 材料准备 (2)3.2 配合比选配 (3)3.3喷射前准备工作 (3)3.4 施工方法及注意事项 (3)4.质量检查与质量控制 (6)6.机具设备 (7)7.人员配备 (7)喷射混凝土作业指导书1.适用条件、范围用于隧道洞内初期支护或洞内、外临时防护，可单独作为一种防护结构，或与锚杆、钢筋网、钢架等支护结构的一种形式或几种形式共同组成喷锚构筑体系，在隧道施工中是较为常见的支护结构。
在牡绥线隧道初期支护形式主要有：喷射混凝土、锚杆、钢筋网、钢架（格栅钢架、型钢钢架）。
其在各种围岩下的组合使用见下表：2.施工工艺根据工艺及配料顺序的不同，喷射混凝土又分干喷、潮喷、湿喷三种形式，喷射混凝土的主要作用是封闭围岩、防止围岩的松弛和风化，同时由于隧道施工对支护体系自防水性能的要求提高。
喷射混凝土应具备较强的防水性能，因此应当采用湿喷混凝土。
在施工喷射混凝土支护体系时，应仔细观察和分析围岩的渗水情况，对渗水量大的应采取埋管排水或径向注浆堵水等措施进行处理。
在隧道施工中采用湿喷工艺。
2.1 湿喷混凝土施工工艺原理：2.2 湿喷施工流程3.施工准备3.1 材料准备混凝土材料的进场必须进行检验，除应符合国家、铁道部现行的有关标准外，并应符合下列要求：水泥：选用P.042.5硅酸盐水泥。
遇含有较高的可溶性硅酸盐地层或地下水地段，应按侵蚀类型和侵蚀程度采用相应的抗硫酸盐水泥；水泥的安定性、凝结时间均应合格。
骨料与水泥中的碱离子可能发生反映时，应选用低碱水泥；喷射混凝土需要有较高早期强度时，可选用硫铝酸盐水泥或其他早强水泥。
有特殊要求时，应使用相应特种水泥。
（2）粗骨料：应采用坚硬耐久、级配良好的碎石或卵石（豆石），或两者混合物。
喷射混凝土作业指导书
喷射混凝土作业指导书1．目的对喷射混凝土施工进行过程控制，以保证喷射混凝土的施工质量和减少回弹量，节约成本。
2．适用范围适用于所有喷射混凝土作业。
3．职责由持有喷射混凝土作业证书人员进行全过程实施和操作。
由实验人员进行检测成品质量，并作出合格和不合格成果报告书，指导施工。
由工程技术部门进行施工方法和施工质量、安全控制，并根据实验结果对施工方案进行改进。
4．技术标准/质量标准4.1、引用施工规范《铁路混凝土与砌体工程施工规范》、《铁路隧道施工规范》以及《铁路隧道喷锚构筑法技术规范》4.2、引用验收标准《铁路隧道工程质量检验评定标准》5．使用的设备和工具5.1、湿式喷射机、汽车、强制式搅拌机、风水管管道等。
5.2、湿式喷射机主要技术指标（康达CPS2000湿喷机）：生产能力：5m3/h；最大运输距离：30m；最大骨料粒径φ15mm；输料管直径φ50mm；工作风压0.3～0.6mPa；耗风量12～15m3/min；上料高度1.35m；电动机功率7.5kw，整机重量1500kg；外型尺寸2.6×1.1×1.35m6．工序操作步骤6.1、喷射混凝土材料选用和拌制6.1.1、水泥：根据设计图纸要求选用水泥型号，应优先采用硅酸盐水泥和普通硅酸盐水泥。
6.1.2、粗细骨料：粗骨料采用坚硬耐久的碎石和卵石。
喷射混凝土的石子粒径不宜大于16mm，喷射微纤维混凝土中的石子粒径不宜大于10mm，骨料级配宜采用连续级配。
细骨料应采用坚硬耐久的中砂和粗砂，细度模数宜大于2.5，含水率宜控制在5%～7%。
6.1.3、外加剂：应对混凝土的强度及与围岩的粘接力基本无影响；对混凝土和钢材无腐蚀作用；对混凝土的凝结时间影响不大，吸湿性差，易于保存；不污染环境和对人体有害。
6.1.4、速凝剂：应根据水泥的品种、水灰比等，通过不同掺量的混凝土试验选择最佳掺量。
使用前应做速凝效果试验，要求初凝不应大于5min，终凝不应大于10min。
喷射混凝土作业指导书
喷射混凝土作业指导书编制单位：工程技术部审核人：日期：批准人：日期：中铁X局南京地铁项目经理部二00一年八月喷射混凝土一、施工准备喷砼工序施工之前，应做好原材料试验，进场的准备，喷射机性能调试，电力电线架设及通电检测准备，电动空压机（20m3，110kw；10m3，55kw 各一台）；施工人员施工前的组织及安全，施工工艺的教育，讲解工作。
二、喷射砼的原材料及其配合比的选择1、水泥：优先选用普通硅酸盐水泥。
标号应不低于325号，性能符合现行水泥标准。
2、细骨料：采用粗砂或中砂，细度模数应大于 2.5，含水率控制在5%--7%。
砂子过细，会使干缩增大；砂子过粗，会增加回弹。
砂子中小于0.75mm的颗粒不应超过20%，否则由于骨料周围粘有灰尘，会妨碍骨料与水泥的良好粘结。
3、粗骨料：采用碎石或卵石；粒径应不大于15mm。
但以卵石为好，卵石对设备及管路磨蚀小。
粗骨料级配对喷射砼拌合料的可泵性，通过管路的流动性，在喷嘴处的水化，对受喷面的粘附以及最终产品的表观密度和经济性有重要作用。
为取得最佳表观密度，应避免使用间断级配的骨料。
喷射砼中掺入速凝剂时，不得使用含有活性SiO2的细骨料，以免碱骨料反应而使喷射砼开裂破坏。
细骨料级配限度粗骨料级配筛分率（%）4、水：采用饮用水。
5、速凝剂：质量合格。
使用前应作与水泥相容性试验及水泥净浆凝结效果试验，初凝时间不应超过5min，终凝时间不应超过10min。
6、配合比：水泥与砂石含量比应取1：4~1：5。
砂率应取45%~55%，水灰比应取0.4~0.45。
速凝剂掺量也应通过试验确定。
本工程通过试验后，选用普通425号水泥，赣江产的中砂，产地在幕府山的碎石，粒径2.5~10mm；配合比为：水泥：砂子：石子：8880-Ａ1 ：2 ： 2 ：0.06水灰比为0.45，砂率为50%。
7、原材料称量允许偏差：水泥和速凝剂±2%，砂子石子±3%。
运输和储存中应严禁受潮，大块石等杂物不得混入，装入喷射机前应过筛。
喷射混凝土施工作业指导书
湿喷混凝土作业指导书设计上喷射砼采用湿喷作业，湿式喷射可以减小回弹，减少粉尘，加大一次喷层厚度，提高喷射砼质量。
锚喷支护喷射砼，分初喷和复喷二次进行。
初喷在开挖（或分部开挖）完毕后立即进行，以尽早封闭暴露围岩，防止开挖面风化剥落；复喷砼在锚杆、挂网或钢架安装后进行，尽快形成喷锚支护整体受力，以克制围岩变位。
一、喷射砼材料1、水泥喷射砼水泥采用42.5普通硅酸盐水泥。
2、砂喷砼采用坚硬耐久的中粗砂，细度模量大于2.5，含水率宜控制在5%～7%之间，喷射砼不得采用细砂。
砂的各项技术标准符合规范规定。
3、石子采用坚硬耐久的碎石或卵石，石子粒径不大于15mm，使用前筛洗干净，含水率控制在2%左右，石子的级配符合设计规定。
碱含量应合格。
4、速凝剂速凝剂的用量与凝结时间、水泥品种、温度有关，要根据施工工艺规定的凝结时间，对所用水泥做不同掺量的凝结时间实验和强度实验，以拟定最佳掺量，规定初凝时间不大于5min，终凝不大于10min。
根据施工工艺规定，采用液体速凝剂。
5、水水质应符合工程用水的有关标准，水中不应具有影响水泥正常凝结与硬化的有害物质。
一般应采用饮用水。
二、喷射砼前的准备工作喷射混凝土前，应对受喷岩面进行解决后再喷射混凝土。
喷射作业应连续进行，并做好以下各项准备工作：1、一般岩面可用高压水冲洗受喷面上的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面，以保证喷射砼与受喷岩面粘结牢固，保证喷射砼和地层良好的共同受力。
2、若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20×20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷混凝土的附着力。
喷混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。
在土层或煤层中进行喷射出现喷射不上去现象，此时应贴开挖面挂5cm×5cm细网片，并用锚杆固定在开挖面上，然后喷水泥砂浆薄层，等凝固后再正式喷射喷水泥砂浆时，要加大速凝剂掺量，减小风压。
喷射混凝土作业指导书

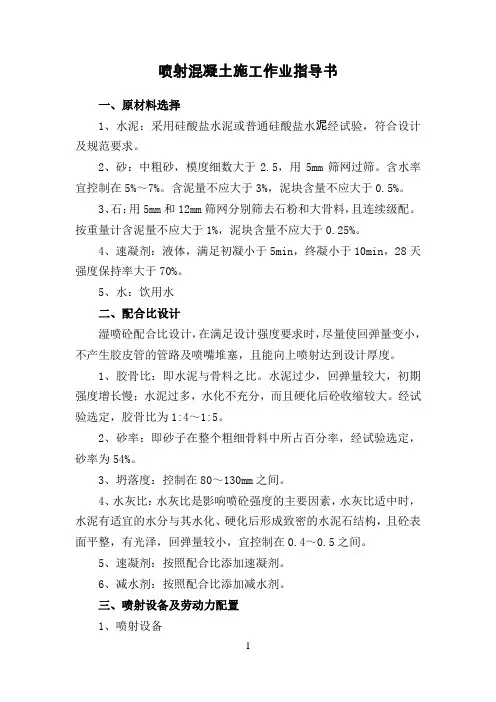

喷射混凝土施工作业指导书一、原材料选择1、水泥：采用硅酸盐水泥或普通硅酸盐水泥经试验，符合设计及规范要求。
2、砂：中粗砂，模度细数大于2.5，用5mm筛网过筛。
含水率宜控制在5%～7%。
含泥量不应大于3%，泥块含量不应大于0.5%。
3、石：用5mm和12mm筛网分别筛去石粉和大骨料，且连续级配。
按重量计含泥量不应大于1%，泥块含量不应大于0.25%。
4、速凝剂：液体，满足初凝小于5min，终凝小于10min，28天强度保持率大于70%。
5、水：饮用水二、配合比设计湿喷砼配合比设计，在满足设计强度要求时，尽量使回弹量变小，不产生胶皮管的管路及喷嘴堆塞，且能向上喷射达到设计厚度。
1、胶骨比：即水泥与骨料之比。
水泥过少，回弹量较大，初期强度增长慢；水泥过多，水化不充分，而且硬化后砼收缩较大。
经试验选定，胶骨比为1:4～1:5。
2、砂率：即砂子在整个粗细骨料中所占百分率，经试验选定，砂率为54%。
3、坍落度：控制在80～130mm之间。
4、水灰比：水灰比是影响喷砼强度的主要因素，水灰比适中时，水泥有适宜的水分与其水化、硬化后形成致密的水泥石结构，且砼表面平整，有光泽，回弹量较小，宜控制在0.4～0.5之间。
5、速凝剂：按照配合比添加速凝剂。
6、减水剂：按照配合比添加减水剂。
三、喷射设备及劳动力配置1、喷射设备⑴ 0.75m3容量槽四个（四边焊50cm高档边1.5×1×0.5）5mm、15mm筛网各四个。
湿喷混凝土施工工艺流程图⑵喷射机进料口的格栅应为条状格栅，格栅间距不大于3cm。
⑶皮管内径至少为5cm，喷嘴直径至少为3.2cm。
2、指导性劳动力配置（指每个作业面）劳动力配置表四、施工工艺1、湿喷工艺流程图喷射混凝土作业，分初喷和复喷二次进行。
初喷在开挖(或分部开挖)完成后立即进行，以尽早封闭暴露开挖面，防止表层风化剥落。
复喷混凝土在系统锚杆、钢筋网、钢架安装施作后进行，尽快闭合支护整体受力，以抑制围岩变位。
喷射混凝土作业指导书
6） 钢架应位于隧道中线，上下、左右允许偏差5cm，钢架倾斜度不得 大于2°。拱脚标高不足时，不得用土、石回填，而应设置钢板进 行调整，必要时可用混凝土加固基底。拱脚高度应低于上半断面底 线15—20cm，当拱脚处围岩承载力不够时，应向围岩方向加大拱脚 接触面积。
7） 当钢架喷射混凝土作为永久性支护结构时，钢架与围岩间的间隙必 须用喷射混凝土充填密实。间隙过大时，可用钢楔或混凝土楔块顶 紧，其点数单侧不得少于8个。喷射混凝土应由两侧拱脚向上对称 喷射，并将钢架覆盖。
隧道喷射混凝土作业指导书
隧道喷射混凝土作业指导书1. 简介隧道喷射混凝土作业是隧道施工过程中的重要环节，它能够保证隧道结构的稳定性和耐久性。
本作业指导书旨在提供隧道喷射混凝土作业的详细步骤和操作要点，以确保施工的高效性和质量。
2. 前期准备在进行隧道喷射混凝土作业之前，需要进行以下准备工作：2.1 检查设备和材料确保喷射混凝土所需的设备完好无损，并对喷射混凝土所需的材料进行检查和确认，包括水泥、砂、石子等。
2.2 预处理隧道壁面在进行喷射混凝土作业前，需要对隧道壁面进行预处理，包括清理、修补裂缝和处理潮湿表面等。
2.3 确定喷射混凝土配合比根据设计要求和实际情况，确定喷射混凝土的配合比，包括水灰比、砂石比等，以确保施工的质量和强度。
3. 喷射混凝土作业步骤隧道喷射混凝土作业包括以下步骤：3.1 制作脚手架在喷射混凝土作业前，需要制作脚手架以支撑作业人员和设备。
脚手架应稳固可靠，并满足安全要求。
3.2 混凝土预备按照配合比要求，将水泥、砂、石子等材料进行合理配比，并按照混凝土搅拌要求进行搅拌，以制备成符合要求的喷射混凝土。
3.3 喷射混凝土3.3.1 喷射混凝土前，应先进行湿喷试验，确定混凝土的流动性和喷射性能。
3.3.2 开始喷射混凝土前，应先将喷射机的喷嘴对准喷射部位，并调整喷射速度和喷射压力。
3.3.3 采用均匀的喷射运动，保持喷射机与喷射部位的适当距离，注意喷射面的覆盖率和混凝土层厚度。
3.3.4 混凝土喷射过程中，应随时调整喷射机的喷射角度和喷射速度，以确保喷射面的均匀性和一致性。
3.4 后期处理喷射混凝土完成后，应及时对施工现场进行清理和整理。
对于混凝土表面的不平整部分，应进行修补和抹平，以达到设计要求和外观效果。
4. 安全注意事项在进行隧道喷射混凝土作业时，需特别注意以下安全事项：4.1 佩戴个人防护装备作业人员应佩戴合格的个人防护装备，包括安全帽、防护眼镜、防尘口罩、耐酸碱手套等，以防止意外伤害和工作环境污染。
隧道工程喷射混凝土支护施工作业指导书
喷射混凝土支护施工作业指导书1、作业制度1.1 施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件、《隧道初期支护施工作业指导书》，《铁路隧道工程施工技术指南》。
1.2 施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《铁路混凝土工程施工质量验收补充标准》，铁路及公路行业标准。
1.3 作业队制订的《**作业队施工职责分工及岗位责任制制度》。
2、适用范围锚杆和喷射混凝土支护施工普遍应用于初期支护和临时支护中。
在双线或单线隧道Ⅵ～V级围岩较差地段，在锚喷支护基础上可采用格栅钢架或型钢钢架（加钢筋网）支护措施。
超前支护可针对双线或单线隧道不良地质进行预加固。
3、工艺流程喷射混凝土流程见图4.2.3。
图4.2.3湿喷混凝土施工流程图4、施工要求4.1 一般规定(1) 隧道初期支护必须紧跟隧道开挖作业面及时施作，同时应按设计要求进行监控量测的相关作业，对位于不良地质地段的隧道，初期支护应及时封闭成环，保证施工安全。
(2 )隧道初期支护应采用喷锚支护，根据围岩特点、断面大小和使用条件等选择喷射混凝土、锚杆、钢筋网和钢架等单一或组合的支护形式。
支护参数的选择，一般地段应符合设计要求；特殊岩土及不良地质段支护加强，应根据设计计算或工程类比法确定。
(3) 隧道支护施工前，应确定支护紧跟开挖的时间、距离及工序搭接要求；确定喷射混凝土前基面标准和设置喷混凝土厚度控制标志;选择基面出水点处理措施;确定锚杆、钢架、钢筋网的加工、运输、安装方案；确定改善作业环境的措施及人员防护方案；选择合格的材料供应方，对进场的原材料进行检验、试验并选定配合比；选择满足上述要求的施工组织和各项资源配置，并同时进行试运行确认其有效性。
(4) 锚喷支护施工中，应做好下列工作：①锚喷支护施工记录；②喷射混凝土的强度、厚度、外观尺寸等项检查和试验报告。
(5) 喷射混凝土冬期施工时，作业区的气温和混合料进入喷射机的温度均不应低于5℃。
