实体造型的方法
按照物体生成的方法不同，实体建模的方法可分为构造实体几何 法（CSG）、扫描法（Sweep）、边界表示法B-Rep、CSG与B-Rep混合 造型法、分割法（D-Rep）等几种。 1）构造实体几何法CSG（Constructive Solid Geometry）
是通过基本体素的集合运算构造几何实体的建模方法。每一基本 体素具有完整的几何信息，是真实而唯一的三维物体．体素法包含两 部分内容；一是基本体素的定义与描述，二是体素之间的集合运 算．常用的基本体素有长方体、球、圆柱、圆锥、圆环、锥台等．如 图所示．
C.数据库 把手册和资料中的数表、线图数据事先存放在数据库 中，要求具有图形和非图形数据处理的能力。
D.应用软件 面向用户（如某一企业、某一类产品或某一个工程）， 如开目CAD、大恒CAD、华正CAD、圆方CAD、大方CAD。
2.1.2 CAD系统的分类
对CAD而言，按系统运行时设计人员介入的程度，以及系统 的工作方式，可以将应用软件分为以下几种类型： ✓自动型 ✓检索型 ✓交互型 ✓智能型
空间运动，运动可以是沿某方向的移动．也可以是绕某一轴线转动．或 绕一面的摆动，运动方式不同．生成的实体形状也不同，如图所示．整 体扫描法对于生产过程的于涉 验，运动分析等有很大的实用价值．尤其 在数控加工中对于刀具轨迹的生成与检验方面更具有二要意义。
概括地说，扫描变换需要两个分量，一个是被移动的基体．另一个是 移动的路径。
加的技术委员会于1980年编制出的初始图形信息交换技术规范。它开创了 国际性的CAD／CAM技术的数据交换文件格式标准化工作。我国于 1993 年 9月将 IGES 3.0作为国家推荐标准。
平坦表面 Planar Surface 由封闭的二维线框构成的表面。
机械CADCAM技术第2章

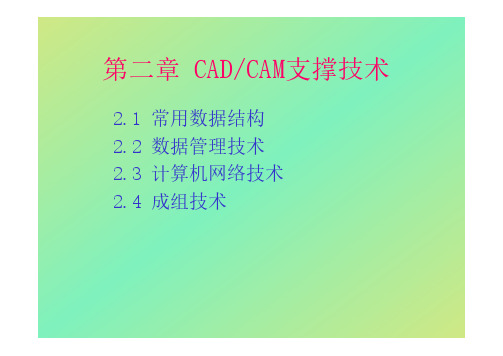

第二章 CAD/CAM支撑技术2.1 常用数据结构2.2 数据管理技术2.3 计算机网络技术2.4 成组技术2.1 CAD/CAM系统常用的数据结构2.1.1 数据结构的概念数据结构：是按某种逻辑结构组织起来，按一定的存储表示方式把组织好的数据存储到计算机中，并对之定义一系列操作运算的数据的集合。
数据结构非线性结构数据存储结构数据运算数据逻辑结构线性结构线性表队列栈网状结构树结构链式存储顺序存储插入，删除，更新，检索，排序2.1.2 线性表逻辑结构：相同数据元素组成的有限序列，除表头和表尾之外， 每 个数据元素仅有一个前驱和后继。
如工资表、学生名册。
存储结构： 有顺序存储和链式存储两种结构1）顺序存储－相邻的存储单元存储逻辑上的顺序数据元素。
特点：•有序性，存储顺序与逻辑顺序一致；•均匀性，每个数据元素所占存储单元长度相同。
地址计算：设首址为b ，则数据元素a i 存储地址为Loc（a）= b+（i-1）•L如线性表（a 1, a 2, …, a i , …, a n ）顺序存储结构为：线性表插入运算：2）链式存储结构：用任意的存储单元存放线性表的各个数据元素，用指针指示各元素的前驱和后继。
链表结点结构：数据域和指针域。
指针域有单向指针和双向指针，可构成单向链表和双向链表。
链表插入操作运算步骤：①申请新结点存储空间；②将待插入元素M存放在新增结点数据域；③新增结点指针链接。
线性表顺序存储与链式存储结构比较•顺序存储：优点：结构均匀，便于数据元素访问和修改操作；不足：删除插入大量数据元素需移动，运算效率低。
应用：多用于查找频繁、很少增删的场合。
•链式存储：优点：删除插入效率高，不需数据元素移动，不需事先分配存储空间，存储空间利用充分。
不足：搜索效率低，需从头结点顺次搜寻。
应用－多用于事先难以确定容量，频繁增、删场合。
2.1.3 栈和队列栈（Stack）：限定在表尾进行插入或删除操作，且为“后进先出”的线性表。
武汉理工大学材料加工CADCAECAMT第2章
CAD/CAM涉及大量图形信息，需要工程数据库支持，但这 类软件尚不够、文件服务器软件、通信软件等。
6. NC编程软件
供CAD/CAM系统自动转换和输出NC加工指令之用。 另外，有些CAD软件的功能涵盖了设计、建模、工程分析等 方面的功能，例如UG软件。
