CortexM4内核及DSP指令
Cortex-M4的寄存器组
Cortex-M4为32位处理器内核。
该处理器包含以下32位寄存器：●13个通用寄存器（r0-r12）●堆栈指针（SP），别名为“banked”寄存器。
主堆栈指针SP_main和进程堆栈指针SP_process。
●连接寄存器LR（r14）●程序计数寄存器(PC), r15●特殊功能程序状态寄存器（xPSR）下图给出了Cortex-M4处理器的寄存器组：图Cortex-M4处理器的寄存器组1.R0‐R12是最具“通用目的”的32位通用寄存器，用于数据操作。
大部分能够访问通用寄存器的指令都可以访问r0-r12。
其中：✓低组寄存器（r0-r7）能够被所有访问通用寄存器的指令访问。
✓高组寄存器（r8-r12）能够被所有32位通用寄存器指令访问，而不能被所有的16位指令访问。
2.寄存器r13、r14和r15具有以下特殊功能：✓堆栈指针——寄存器r13被用作堆栈指针（SP）。
堆栈指针用于访问堆栈，因为SP忽略写入到[1:0]位（即最低两位永远是0），则堆栈是按照字对齐（4个字节对齐）。
主堆栈指针SP_main是复位后缺省使用的堆栈指针，用于操作系统内核以及异常处理例程（包括中断服务例程）。
“Handler”模式总是使用SP_main主堆栈指针，但是你也可以配置成“Thread”模式来使用SP_main主堆栈指针或者SP_process进程堆栈指针。
✓连接寄存器——寄存器r14为子程序连接寄存器（LR）。
当一个Branch and Link (BL) 或Branch and Link with Exchange (BLX)指令被执行后，LR从PC获取返回地址。
LR也被用于异常返回。
在其他情况下，你可以把r14当做一个通用寄存器。
✓程序计数寄存器——寄存器r15是程序计数寄存器（PC）。
指向当前的程序地址。
如果修改它的值，就能改变程序的执行流（很多高级技巧隐藏其中）。
该寄存器的[0]位永远为0，则指令总是按照字对齐或者半字对齐。
cortex-m4结构
cortex-m4结构

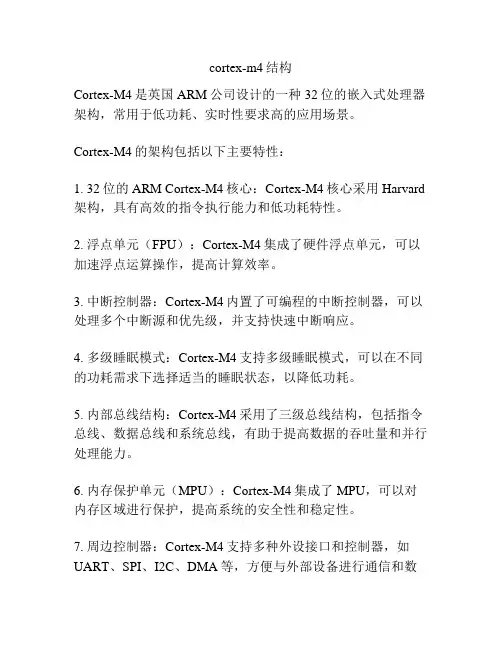

Cortex-M4是英国ARM公司设计的一种32位的嵌入式处理器架构，常用于低功耗、实时性要求高的应用场景。
Cortex-M4的架构包括以下主要特性：
1. 32位的ARM Cortex-M4核心：Cortex-M4核心采用Harvard 架构，具有高效的指令执行能力和低功耗特性。
2. 浮点单元（FPU）：Cortex-M4集成了硬件浮点单元，可以加速浮点运算操作，提高计算效率。
3. 中断控制器：Cortex-M4内置了可编程的中断控制器，可以处理多个中断源和优先级，并支持快速中断响应。
4. 多级睡眠模式：Cortex-M4支持多级睡眠模式，可以在不同的功耗需求下选择适当的睡眠状态，以降低功耗。
5. 内部总线结构：Cortex-M4采用了三级总线结构，包括指令总线、数据总线和系统总线，有助于提高数据的吞吐量和并行处理能力。
6. 内存保护单元（MPU）：Cortex-M4集成了MPU，可以对内存区域进行保护，提高系统的安全性和稳定性。
7. 周边控制器：Cortex-M4支持多种外设接口和控制器，如UART、SPI、I2C、DMA等，方便与外部设备进行通信和数
据交换。
总体而言，Cortex-M4结构具有高性能、低功耗、实时性强和灵活可扩展等特点，适用于广泛的嵌入式应用领域，如工业控制、智能家居、车载系统等。
ARM Cortex M4嵌入式系统开发实践2

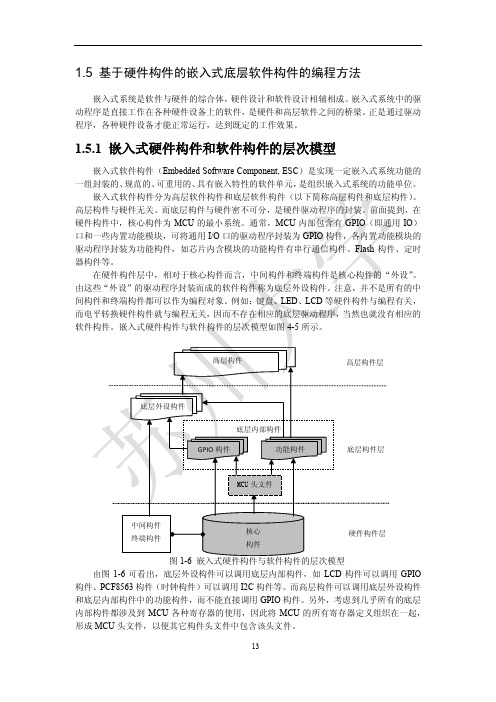

1.5 基于硬件构件的嵌入式底层软件构件的编程方法嵌入式系统是软件与硬件的综合体，硬件设计和软件设计相辅相成。
嵌入式系统中的驱动程序是直接工作在各种硬件设备上的软件，是硬件和高层软件之间的桥梁。
正是通过驱动程序，各种硬件设备才能正常运行，达到既定的工作效果。
1.5.1 嵌入式硬件构件和软件构件的层次模型嵌入式软件构件（Embedded Software Component, ESC）是实现一定嵌入式系统功能的一组封装的、规范的、可重用的、具有嵌入特性的软件单元，是组织嵌入式系统的功能单位。
IO）。
由图1-6可看出，底层外设构件可以调用底层内部构件，如LCD构件可以调用GPIO 构件、PCF8563构件（时钟构件）可以调用I2C构件等。
而高层构件可以调用底层外设构件和底层内部构件中的功能构件，而不能直接调用GPIO构件。
另外，考虑到几乎所有的底层内部构件都涉及到MCU各种寄存器的使用，因此将MCU的所有寄存器定义组织在一起，形成MCU头文件，以便其它构件头文件中包含该头文件。
1.5.2 底层构件的实现方法与编程思想底层构件是与硬件直接打交道的软件，由头文件和源程序文件两部分组成。
头文件中的内容主要有：包含下层构件头文件的#include语句、用以描述构件属性的宏定义语句以及对外接口函数原型说明。
在头文件中使用函数原型，对于建立代码模块和外部接口的规范，便于他人使用，都是很有帮助的。
使用这些函数的用户，不需要查找源代码去了解参数的具体类型，直接查看函数原型即可。
源程序文件中存放构件的内部函数和外部函数的定义，即函数的实现代码，以完成函数所要实现的功能。
在对底层构件进行设计时，最关键的工作是要对构件的共性和个性进行分析，抽取出构件的属性和对外接口函数。
尽量做到：当一个底层构件应用到不同系统中时，仅需修改构件的头文件，对于构件的源程序文件则不必修改或改动很小。
例如，串行通信模块SCI是大多数MCU都具有的内部模块。
Cortex-M4内核资料
M4内核资料汇总Cortex-M4处理器是由ARM专门开发的最新嵌入式处理器，用以满足需要有效且易于使用的控制和信号处理功能混合的数字信号控制市场，高效的信号处理功能与Cortex-M处理器系列的低能耗、低成本和易于使用的优点的组合，可满足电机控制、汽车、医疗设备、工业自动化市场等应用。
本次帖子主题是围绕飞思卡尔与英飞凌的M4内核产品简介，从厂商的M4内核典型产品入手，一步步揭开M4内核神秘的面纱...一、学习笔记1、《基于Kinetis K60的Cortex-M4自学笔记》电子版飞思卡尔技术社区资深网友洋葱圈倾情奉献《Cortex-M4自学笔记》如果你也是Cortex-M4开发爱好者，如果你也是Kinetis K系列的忠实粉丝。
如果你也像洋葱圈一样充满创业激情——这本书，就是你最好的选择。
2、基于XMC4000单片机M4内核系列例程、笔记综合汇总3、基于XMC4500的M4内核使用入门资料、开发工具、笔记例程二、热点研讨1、2014年英飞凌XMC微控制器M4内核巡回研讨会资料最新发布！日前英飞凌研讨会在五大城市召开，现在奉上最新研讨会资料，赶紧下载吧！2、2014年飞思卡尔基于Kinetis和i.MX解决方案的研讨会！Designing with Freescale研讨会–基于ARM®技术的Kinetis和i.MX解决方案研讨会是由讲师指导的培训课程，支持嵌入式工程师加快创新以飞思卡尔技术开发的终端产品。
三、视频教学1、飞思卡尔ARM CortexM4Kinetis视频讲义2、【培训视频】英飞凌XMC MCU开发基础系列（DAVE3&XMC 2Go Kit）四、经典应用1、基于XMC4500的PMSM伺服控制器设计2、基于K60USB摄像头的设计。
ARM发布用于高性能数字信号控制的CORTEX-M4处理器.

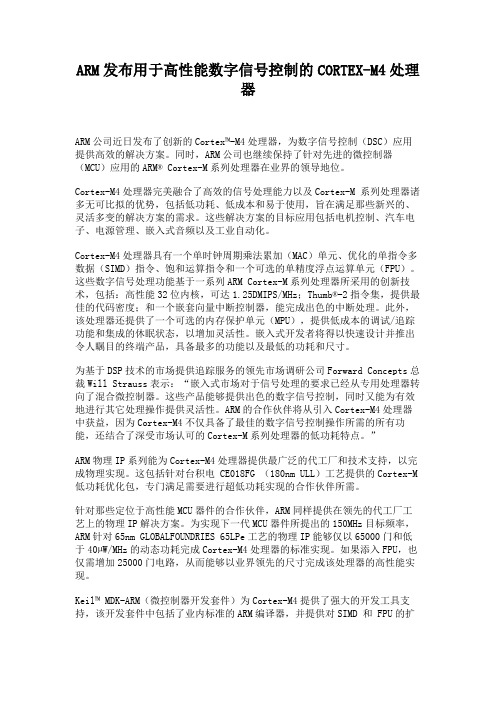

ARM发布用于高性能数字信号控制的CORTEX-M4处理器ARM公司近日发布了创新的Cortex™-M4处理器，为数字信号控制（DSC）应用提供高效的解决方案。
同时，ARM公司也继续保持了针对先进的微控制器（MCU）应用的ARM® Cortex-M系列处理器在业界的领导地位。
Cortex-M4处理器完美融合了高效的信号处理能力以及Cortex-M 系列处理器诸多无可比拟的优势，包括低功耗、低成本和易于使用，旨在满足那些新兴的、灵活多变的解决方案的需求。
这些解决方案的目标应用包括电机控制、汽车电子、电源管理、嵌入式音频以及工业自动化。
Cortex-M4处理器具有一个单时钟周期乘法累加（MAC）单元、优化的单指令多数据（SIMD）指令、饱和运算指令和一个可选的单精度浮点运算单元（FPU）。
这些数字信号处理功能基于一系列ARM Cortex-M系列处理器所采用的创新技术，包括：高性能32位内核，可达1.25DMIPS/MHz；Thumb®-2指令集，提供最佳的代码密度；和一个嵌套向量中断控制器，能完成出色的中断处理。
此外，该处理器还提供了一个可选的内存保护单元（MPU），提供低成本的调试/追踪功能和集成的休眠状态，以增加灵活性。
嵌入式开发者将得以快速设计并推出令人瞩目的终端产品，具备最多的功能以及最低的功耗和尺寸。
为基于DSP技术的市场提供追踪服务的领先市场调研公司Forward Concepts总裁Will Strauss表示：“嵌入式市场对于信号处理的要求已经从专用处理器转向了混合微控制器。
这些产品能够提供出色的数字信号控制，同时又能为有效地进行其它处理操作提供灵活性。
ARM的合作伙伴将从引入Cortex-M4处理器中获益，因为Cortex-M4不仅具备了最佳的数字信号控制操作所需的所有功能，还结合了深受市场认可的Cortex-M系列处理器的低功耗特点。
”ARM物理IP系列能为Cortex-M4处理器提供最广泛的代工厂和技术支持，以完成物理实现。
llcc68中文技术手册

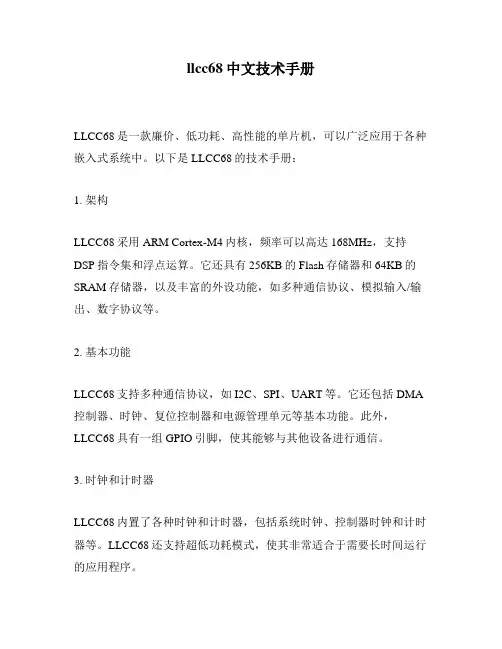

llcc68中文技术手册LLCC68是一款廉价、低功耗、高性能的单片机，可以广泛应用于各种嵌入式系统中。
