如何使用Universal Device Poller监控私有MIB OID
SNMP监控一些常用OID的总结
SNMP监控⼀些常⽤OID的总结系统参数（1.3.6.1.2.1.1）OID描述备注请求⽅式.1.3.6.1.2.1.1.1.0获取系统基本信息SysDesc GET.1.3.6.1.2.1.1.3.0监控时间sysUptime GET.1.3.6.1.2.1.1.4.0系统联系⼈sysContact GET.1.3.6.1.2.1.1.5.0获取机器名SysName GET.1.3.6.1.2.1.1.6.0机器坐在位置SysLocation GET.1.3.6.1.2.1.1.7.0机器提供的服务SysService GET.1.3.6.1.2.1.25.4.2.1.2系统运⾏的进程列表hrSWRunName WALK.1.3.6.1.2.1.25.6.3.1.2系统安装的软件列表hrSWInstalledName WALK⽹络接⼝（1.3.6.1.2.1.2）OID描述备注请求⽅式.1.3.6.1.2.1.2.1.0⽹络接⼝的数⽬IfNumber GET.1.3.6.1.2.1.2.2.1.2⽹络接⼝信息描述IfDescr WALK.1.3.6.1.2.1.2.2.1.3⽹络接⼝类型IfType WALKIfMTU WALK.1.3.6.1.2.1.2.2.1.4接⼝发送和接收的最⼤IP数据报[BYTE].1.3.6.1.2.1.2.2.1.5接⼝当前带宽[bps]IfSpeed WALK.1.3.6.1.2.1.2.2.1.6接⼝的物理地址IfPhysAddress WALKIfOperStatus WALK.1.3.6.1.2.1.2.2.1.8接⼝当前操作状态[up|down].1.3.6.1.2.1.2.2.1.10接⼝收到的字节数IfInOctet WALK.1.3.6.1.2.1.2.2.1.16接⼝发送的字节数IfOutOctet WALK.1.3.6.1.2.1.2.2.1.11接⼝收到的数据包个IfInUcastPkts WALK数IfOutUcastPkts WALK.1.3.6.1.2.1.2.2.1.17接⼝发送的数据包个数CPU及负载OID描述备注请求⽅式. 1.3.6.1.4.1.2021.11.9.0⽤户CPU百分⽐ssCpuUser GET. 1.3.6.1.4.1.2021.11.10.0系统CPU百分⽐ssCpuSystem GET. 1.3.6.1.4.1.2021.11.11.0空闲CPU百分⽐ssCpuIdle GETssCpuRawUser GET. 1.3.6.1.4.1.2021.11.50.0原始⽤户CPU使⽤时间.1.3.6.1.4.1.2021.11.51.0原始nice占⽤时间ssCpuRawNice GETssCpuRawSystem.GET. 1.3.6.1.4.1.2021.11.52.0原始系统CPU使⽤时间. 1.3.6.1.4.1.2021.11.53.0原始CPU空闲时间ssCpuRawIdle GEThrProcessorLoad WALK. 1.3.6.1.2.1.25.3.3.1.2CPU的当前负载，N个核就有N个负载. 1.3.6.1.4.1.2021.11.3.0ssSwapIn GET. 1.3.6.1.4.1.2021.11.4.0SsSwapOut GET. 1.3.6.1.4.1.2021.11.5.0ssIOSent GET. 1.3.6.1.4.1.2021.11.6.0ssIOReceive GET. 1.3.6.1.4.1.2021.11.7.0ssSysInterrupts GET. 1.3.6.1.4.1.2021.11.8.0ssSysContext GET. 1.3.6.1.4.1.2021.11.54.0ssCpuRawWait GET. 1.3.6.1.4.1.2021.11.56.0ssCpuRawInterrupt GET. 1.3.6.1.4.1.2021.11.57.0ssIORawSent GET. 1.3.6.1.4.1.2021.11.58.0ssIORawReceived GET. 1.3.6.1.4.1.2021.11.59.0ssRawInterrupts GET. 1.3.6.1.4.1.2021.11.60.0ssRawContexts GET. 1.3.6.1.4.1.2021.11.61.0ssCpuRawSoftIRQ GET. 1.3.6.1.4.1.2021.11.62.0ssRawSwapIn.GET. 1.3.6.1.4.1.2021.11.63.0ssRawSwapOut GET. 1.3.6.1.4.1.2021.11.63.0ssRawSwapOut.1.3.6.1.4.1.2021.10.1.3.3Load15内存及磁盘（1.3.6.1.2.1.25）OID描述备注请求⽅式.1.3.6.1.2.1.25.2.2.0获取内存⼤⼩hrMemorySize GET.1.3.6.1.2.1.25.2.3.1.1存储设备编号hrStorageIndex WALK .1.3.6.1.2.1.25.2.3.1.2存储设备类型hrStorageType[OID]WALK .1.3.6.1.2.1.25.2.3.1.3存储设备描述hrStorageDescr WALK .1.3.6.1.2.1.25.2.3.1.4簇的⼤⼩hrStorageAllocationUnits WALK .1.3.6.1.2.1.25.2.3.1.5簇的的数⽬hrStorageSize WALKhrStorageUsed WALK .1.3.6.1.2.1.25.2.3.1.6使⽤多少，跟总容量相除就是占⽤率.1.3.6.1.4.1.2021.4.3.0Total Swap Size(虚memTotalSwap GET拟内存)memAvailSwap GET.1.3.6.1.4.1.2021.4.4.0Available SwapSpace.1.3.6.1.4.1.2021.4.5.0Total RAM inmemTotalReal GETmachine.1.3.6.1.4.1.2021.4.6.0Total RAM used memAvailReal GET.1.3.6.1.4.1.2021.4.11.0Total RAM Free memTotalFree GET.1.3.6.1.4.1.2021.4.13.0Total RAM Shared memShared GET.1.3.6.1.4.1.2021.4.14.0Total RAM Buffered memBuffer GET.1.3.6.1.4.1.2021.4.15.0Total CachedmemCached GETMemorydskPath WALK .1.3.6.1.4.1.2021.9.1.2Path where the diskis mounteddskDevice WALK .1.3.6.1.4.1.2021.9.1.3Path of the device forthe partitiondskTotal WALK .1.3.6.1.4.1.2021.9.1.6Total size of thedisk/partion (kBytes).1.3.6.1.4.1.2021.9.1.7Available space ondskAvail WALKthe diskdskUsed WALK .1.3.6.1.4.1.2021.9.1.8Used space on thedisk.1.3.6.1.4.1.2021.9.1.9Percentage of spacedskPercent WALKused on diskdskPercentNode WALK .1.3.6.1.4.1.2021.9.1.10Percentage of inodesused on disk。

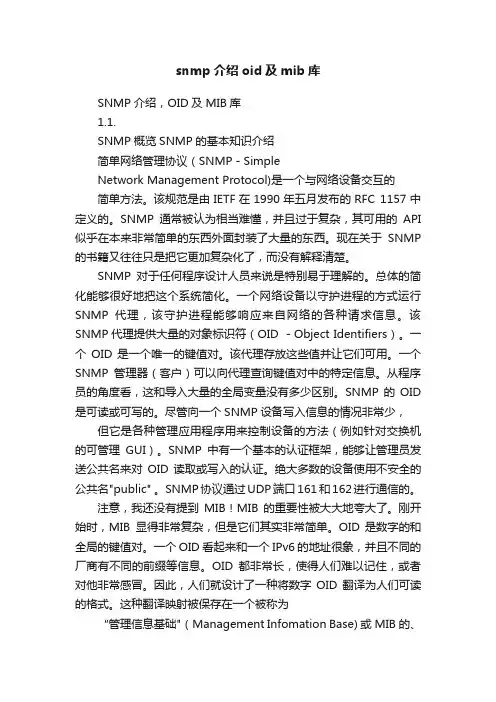

snmp介绍oid及mib库
snmp介绍oid及mib库SNMP介绍，OID及MIB库1.1.SNMP概览SNMP的基本知识介绍简单网络管理协议（SNMP－SimpleNetwork Management Protocol)是一个与网络设备交互的简单方法。
该规范是由IETF在1990年五月发布的RFC 1157中定义的。
SNMP通常被认为相当难懂，并且过于复杂，其可用的API 似乎在本来非常简单的东西外面封装了大量的东西。
现在关于SNMP 的书籍又往往只是把它更加复杂化了，而没有解释清楚。
SNMP对于任何程序设计人员来说是特别易于理解的。
总体的简化能够很好地把这个系统简化。
一个网络设备以守护进程的方式运行SNMP代理，该守护进程能够响应来自网络的各种请求信息。
该SNMP代理提供大量的对象标识符（OID －Object Identifiers）。
一个OID是一个唯一的键值对。
该代理存放这些值并让它们可用。
一个SNMP管理器（客户）可以向代理查询键值对中的特定信息。
从程序员的角度看，这和导入大量的全局变量没有多少区别。
SNMP的OID 是可读或可写的。
尽管向一个SNMP设备写入信息的情况非常少，但它是各种管理应用程序用来控制设备的方法（例如针对交换机的可管理GUI）。
SNMP中有一个基本的认证框架，能够让管理员发送公共名来对OID读取或写入的认证。
绝大多数的设备使用不安全的公共名"public" 。
SNMP协议通过UDP端口161和162进行通信的。
注意，我还没有提到MIB！MIB的重要性被大大地夸大了。
刚开始时，MIB显得非常复杂，但是它们其实非常简单。
OID 是数字的和全局的键值对。
一个OID看起来和一个IPv6的地址很象，并且不同的厂商有不同的前缀等信息。
OID都非常长，使得人们难以记住，或者对他非常感冒。
因此，人们就设计了一种将数字OID翻译为人们可读的格式。
这种翻译映射被保存在一个被称为“管理信息基础"（Management Infomation Base) 或MIB的、可传递的无格式文本文件里。
oidview工具用法
oidview工具用法OIDView是一款网络管理工具，支持许多网络协议和MIB（管理信息库）文件。
OIDView 可以被用来实时监控网络设备的性能和状态，通过这个工具，你可以查看设备的许多对象，比如：端口、温度、CPU利用率等等。
这篇文章将向您介绍如何正确地使用OIDView。
1. 下载在开始使用OIDView工具之前，必须先下载和安装该工具。
OIDView可以从官方网站直接下载并免费试用。
下载完成后，进入软件包安装程序并按照安装向导指引完成安装过程。
2. 配置设备安装完OIDView之后，首先需要配置网络设备。
为了正确地监视设备，需要输入设备的IP地址、SNMP团体字以及OID（对象标识符）。
OID是一个唯一的数字标识符，表示MIB 中的每个对象。
在OIDView中，如果想要查看一个设备的信息，首先需要添加一个设备，添加设备的操作如下所示：· 打开OIDView· 点击 '设备' 菜单，然后选择 '添加设备'· 在弹出的对话框中填写设备IP地址和SNMP团体字，并点击 '确定'· 在弹出的对话框中输入要监视的对象标识符（OID），点击 '确定'3. 监视设备负载当配置完设备后，就可以开始监视设备的负载。
负载监视是 OIDView 最基础、最重要的任务。
要监视设备的负载情况，可以使用OIDTree，该工具提供了一个树形菜单，可以查看设备支持的所有OID。
可视的树形菜单大概如下所示：· 设备（例：Cisco设备）· 接口· 硬件· 系统· SNMP· …在树形菜单中选择相应的OID（例如，选择接口OID，之后将显示所有接口的统计信息和配置参数）。
而设备的负载是动态的，因此需要使用Dialog View来实时查看设备的负载。
Dialog View提供了实时统计信息，可以显示设备当前状态的曲线图，并在设备状态出现异常时发出警告。
MIB Browser 使用说明文档
MIB Browser 使用说明文档前言本文内容主要是帮助不太熟悉MIB Browser 软件使用的人们来了解它的使用方法，提高相关工作效率；还有另一方面目的是帮助读者了解这一类软件的工作方式达到事半功倍的效果。
通过对这个软件表面的使用方法的学习，我们还可以深入的了解SNMP协议的机制，网员管理器的相关设计思想等等扩展内容。
如发现内容有问题请及时指出改正。
为了阅读方便，大部分内容使用中文进行讲解，软件按钮和选项使用英文。
编写版本以MIB Browser 8.0c 软件版本为准。
如果您对这方面的知识一无所知，想了解详细内容请读全文。
如果您有一定的相关基础知识，想了解软件的所有功能和实际使用方法请读第3，4节。
如果您想快速上手使用常用功能进入工作状态请读第4 节。
编写：秦萌2006-10-16基本网络原理为了更好的使用此软件需要一些相关SNMP方面的基础知识。
这些基础知识不一定需要熟悉，但要整体都有所了解。
这样在使用MIB Browser时才不至于没有头绪。
下面是需要了解的相关文档的列表：RFC 1321 MD5 信息摘要算法法则SHA FIPS 180-1 Secure Hash Standard (SHS)RFC 2571 描述SNMP管理架构体系RFC 2572 SNMP的消息处理和分发RFC 2573 SNMP 应用RFC 2574 SNMPv3的基于用户安全模型RFC 2575 SNMP的基于视图的访问控制模型RFC 2576 SNMPv1,v2,v3并存框架RFC 1155 - SMI v1RFC 1157 – SNMPRFC 1212 –简明 MIB定义SNMPv2一共由12份协议文本组成(RFC1441-RFC1452)RFC 1901 –基于社区的SNMP v2RFC 1908 - SNMP v1与 SNMP v2的共存RFC 2271 – SNMP架构的MIBRFC 2571 描述SNMP管理架构体系RFC 2572 SNMP的消息处理和分发RFC 2573 SNMP 应用RFC 1513 Token Ring Extensions to the Remote Network Monitoring MibRFC 1757 Remote Network Monitoring Management Information BaseRFC 2021 Remote Network Monitoring Management Information Base 2RFC 2074 Remote Network Monitoring MIB Protocol Identifiers软件功能介绍软件简介MG-SOFT MIB Browser Professional Edition是一个极其方便的，功能强大的，用户界面友好的SNMP Browser(SNMP浏览器)。
StoneOS SNMP 私有 MIB 信息参考 指南说明书
StoneOS SNMP私有MIB信息参考指南Version 5.5R6P20M13Copyright2022Hillstone Networks Inc.All rights reserved.Information in this document is subject to change without notice.The software described in this document is furnished under a license agreement or nondisclosure agreement.The software may be used or copied only in accordance with the terms of those agreements.No part of this publication may be reproduced,stored in a retrieval system,or transmitted in any form or any means electronic or mechanical,including photocopying and recording for any purpose other than the purchaser's personal use without the written permission of Hillstone Networks Inc.Hillstone Networks Inc本文档禁止用于任何商业用途。
联系信息公司总部（北京总部）：地址：北京市海淀区宝盛南路1号院20号楼5层邮编：100192联系我们：https:///about/contact_Hillstone.html关于本手册本手册介绍Hillstone Networks公司的防火墙系统StoneOS所支持的MIB版本等信息。
snmp mib的用法
snmp mib的用法SNMP（Simple Network Management Protocol）MIB （Management Information Base）是用于管理网络设备的一种标准协议。
MIB是一种数据库，其中包含了关于网络设备的信息，例如设备的配置、性能统计和状态信息等。
SNMP协议通过MIB来管理网络设备，允许网络管理员监控和控制网络设备。
首先，让我们来看一下SNMP MIB的结构。
SNMP MIB由一组层次结构的对象标识符（OID）组成，每个OID对应一个特定的管理信息。
这些OID按照树状结构进行组织，类似于文件系统中的目录结构，使得管理者可以轻松地定位到所需的信息。
SNMP MIB的用法主要包括以下几个方面：1. 监控，通过SNMP MIB，网络管理员可以监控网络设备的性能和状态信息。
例如，可以使用MIB中的OID来查询设备的CPU利用率、内存使用情况、接口流量等信息。
2. 配置，SNMP MIB也可以用于配置网络设备。
管理员可以使用MIB中的OID来修改设备的配置参数，例如修改路由器的路由表、配置交换机的VLAN等。
3. 告警，通过监控MIB中的特定OID，管理员可以设置告警规则，当设备的某些指标超出预设的阈值时，系统可以自动发送告警通知，以便及时采取措施。
4. 故障诊断，当网络设备出现故障时，管理员可以通过查询MIB中的信息来进行故障诊断，找出故障的原因和位置。
5. 性能优化，通过分析MIB中的性能数据，管理员可以对网络设备进行性能优化，提高网络的稳定性和性能。
总之，SNMP MIB是管理网络设备的重要工具，通过合理利用MIB中的信息，可以帮助管理员更好地监控、配置和优化网络设备，保障网络的正常运行。
h3c SNMP OID
H3C cpu 使用率OID：.1.3.6.1.4.1.25506.2.6.1.1.1.1.6.3.1.3.6.1.4.1.2011.10.2.6.1.1.1.1.6.13.1.3.6.1.4.1.2011.10.2.6.1.1.1.1.6.18H3C 内存使用率OID：.1.3.6.1.4.1.25506.2.6.1.1.1.1.8.3.1.3.6.1.4.1.2011.10.2.6.1.1.1.1.8.13.1.3.6.1.4.1.2011.10.2.6.1.1.1.1.8.18H3C cpu 使用率OID：.1.3.6.1.4.1.25506.2.6.1.1.1.1.6.slot.1.3.6.1.4.1.2011.10.2.6.1.1.1.1.6.slot.1.3.6.1.4.1.2011.10.2.6.1.1.1.1.6.slotH3C 内存使用率OID：.1.3.6.1.4.1.25506.2.6.1.1.1.1.8.slot.1.3.6.1.4.1.2011.10.2.6.1.1.1.1.8.slot.1.3.6.1.4.1.2011.10.2.6.1.1.1.1.8.slotH3C S5500,S3610,S5510 CPU和内存利用率的mib OID节点值是多少上述设备的CPU和内存利用率可以从以下mib节点查询:CPU内存利用率:H3cEntityExtCpuUsage 1.3.6.1.4.2011.10.2.6.1.1.1.1.6内存利用率:H3cEntityExtMemUsage 1.3.6.1.4.2011.10.2.6.1.1.1.1.8H3C snmp CPU 内存oidMPv2-SMI::enterprises.2011.6.1.2.1.1.6.65536 = Gauge32: 0SNMPv2-SMI::enterprises.2011.6.1.2.1.1.7.65536 = Gauge32: 0[root@cacti ~]# snmpwalk -v 2c -c monitor 58.215.100.254 1.3.6.1.4.1.2011.6.1.1.1.3 SNMPv2-SMI::enterprises.2011.6.1.1.1.3.65536 = Gauge32: 14[root@cacti ~]# snmpwalk -v 2c -c monitor 58.215.100.254 1.3.6.1.4.1.2011.6.1.2.1.1 SNMPv2-SMI::enterprises.2011.6.1.2.1.1.2.65536 = Gauge32: 27460224SNMPv2-SMI::enterprises.2011.6.1.2.1.1.3.65536 = Gauge32: 15873836SNMPv2-SMI::enterprises.2011.6.1.2.1.1.4.65536 = Gauge32: 6276044SNMPv2-SMI::enterprises.2011.6.1.2.1.1.5.65536 = Gauge32: 15213936SNMPv2-SMI::enterprises.2011.6.1.2.1.1.6.65536 = Gauge32: 0SNMPv2-SMI::enterprises.2011.6.1.2.1.1.7.65536 = Gauge32: 0[root@cacti ~]# snmpwalk -v 2c -c monitor 58.215.100.254 1.3.6.1.4.1.2011.6.1.1.1.3 SNMPv2-SMI::enterprises.2011.6.1.1.1.3.65536 = Gauge32: 15[root@cacti ~]# snmpwalk -v 2c -c monitor 58.215.100.254 1.3.6.1.4.1.2011.6.1.1.1 SNMPv2-SMI::enterprises.2011.6.1.1.1.2.65536 = Gauge32: 14SNMPv2-SMI::enterprises.2011.6.1.1.1.3.65536 = Gauge32: 15SNMPv2-SMI::enterprises.2011.6.1.1.1.4.65536 = Gauge32: 283、监控H3C的中低端交换机尽管我们可以snmpwalk H3C的私有MIB，我们可以得到其OID, 但是没有MIB，因此不知道Description，也就不知道其OID的功能。
SNMP_MIB_OID说明
对象命名树的顶级对象有三个，即 、 和这两个组织的。在 ISO 的下面有 4 个结点，其中的一个（标号 3）是被标识的组 织。在其下面有一个美国国防部（Department of Defense）的子树（标号是 6），再下面就是 Internet（标号是 1）。 在只讨论 Internet 中的对象时，可只画出 Internet 以下的子树（图中带阴影的虚线方框），并在 Internet 结点旁边标 注上 {1.3.6.1} 即可。
管理信息库的对象命名举例 对象命名树的顶级对象有三个，即 ISO、ITU-T 和这两个组织的联合体。在 ISO 的下面有 4 个结点，其中的饿一个（标号 3）是被标识的组织。在其下面有一个美国国防部（Department of Defense）的子树（标号是 6），再下面就是 Internet（标号是 1）。在只讨论 Internet 中的对象时，可只画出 Internet 以下的子树（图中带阴影的虚线方框），并在 Internet 结点旁边标注上{1.3.6.1}即可。 在 Internet 结点下面的第二个结点是 mgmt（管理），标号是 2。再下面是管 理信息库，原先的结点名是 mib。1991 年定义了新的版本 MIB-II，故结点名现改为 mib-2，其标识为{1.3.6.1.2.1}，或 {Internet(1) .2.1}。这种标识为对象标识符。 最初的结点 mib 将其所管理的信息分为 8 个类别，见表 1。现在的 mib-2 所包含的信息类别已超过 40 个。 表 1 最初的结点 mib等。虽然 SNMP 开始是面向基于 IP 的网络管理，但作为一个工业标准也被成功用于电话 网络管理。 1. SNMP 基本原理 SNMP 采用了 Client/Server 模型的特殊形式：代理/管理站模型。对网络的管理与维护是通过管理工作站与 SNMP 代理 间的交互工作完成的。每个 SNMP 从代理负责回答 SNMP 管理工作站（主代理）关于 MIB 定义信息的各种查询。下图是 NMS 公司网络产品中 SNMP 协议的实现模型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.具体操作步骤：
2.1 如何在Solarwinds中添加所要监控的节点
1. 打开System Manager
【开始】-【所有程序】-【Solarwinds Orion】-【System Manager】
2.打开【Nodes】，选择【Add Node】
3. 弹出对话框后，输入所要监控的设备节点的IP地址，以及对应的读共同体信息，默认的
读共同体为“public”
4. 按照上述步骤，就可成功建立所要监控的设备节点
2.2 如何在Solarwinds Orion中设置监控私有MIB OID
1. 打开Universal Device Poller
【开始】-【所有程序】-【Solarwinds Orion】-【Universal Device Poller】
2. 弹出对话框后，在【ALL NODES】中即可看到之前在【System Manager】中添加的节点
3. 选择【New Universal Device Poller】建立所要监控的MIB OID
4. 进入【New Universal Device Poller】的界面后，在【OID】输入框中输入所要监控的
OID值，编辑相关的name信息等，输入完毕后点击【next】
注：(此处是alon前辈的帖子中学习的)
若出现“Show Advanced Options”的信息无法显示，（主要是由于系统默认字体的原因导致
的。只要大家将系统默认字体改成Tahoma就可以解决了）则需要进行如下的处理：
a）具体步骤如下：
打开注册表编辑器找到这里
[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\WindowsNT\CurrentVersion\
GRE_Initialize]
b）把"GUIFont.Facename"字符串的值改为Tahoma
把"GUIFont.Height"DWORD值改为8
结果如下面所示：
"GUIFont.Facename"="Tahoma"
"GUIFont.Height"=dword:00000008
c）重启PC后配置方可生效
5. 弹出对话框后，选择所监控的OID值对应的具体设备类型，点TEST测试，返回测试结果
表示测试正常，点击【next】
5. 弹出对话框后，选择此MIB OID监控结果的显示方式，一般设置为在Node Details上显
示
2.3 如何在web页面上验证设置MIB OID成功
1. 使用管理权限登陆“web console”，或使用浏览器访问“127.0.0.1”，进入“admin”后，
选择“manage views”，选中“Node Details”，选择“Edit”
2. 进入“Node Details”界面后，在“Recourses in Column 1”或“Recourses in Column
2”中就可以看到之前添加的MIB OID
3. 若能找到之前添加的MIB OID，即表示之前添加已成功，可以正常监控
2.4 如何在Web页面上查看所监控的MIB OID
1. 使用浏览器访问“127.0.0.1”，进入“HOME”界面
2. 选择All Nodes中所要监控的设备节点，进入设备节点的“Node Details”界面
4. 在此“Node Details”界面中就可以正常查看到所监控的MIB OID
