离心泵性能测定实验报告
实验2 离心泵性能特性曲线测定实验
1.2离心泵性能特性曲线测定实验 1.2.1实验目的1）．了解离心泵结构与特性，学会离心泵的操作。
2）．测定恒定转速条件下离心泵的有效扬程(H)、轴功率(N)、以及总效率（η）与有效流量(V)之间的曲线关系。
3）．测定改变转速条件下离心泵的有效扬程(H)、轴功率(N)、以及总效率（η）与有效流量(V)之间的曲线关系。
4）．测定串联、并联条件下离心泵的有效扬程(H)、轴功率(N)、以及总效率（η）与有效流量(V)之间的曲线关系。
5）．掌握离心泵流量调节的方法（阀门、转速和泵组合方式）和涡轮流量传感器及智能流量积算仪的工作原理和使用方法。
6）．学会轴功率的两种测量方法：马达天平法和扭矩法。
7）．了解电动调节阀、压力传感器和变频器的工作原理和使用方法。
8）．学会化工原理实验软件库（组态软件MCGS 和VB 实验数据处理软件系统）的使用。
1.2.2基本原理离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下扬程H 、轴功率N 及效率η与流量V 之间的关系曲线，它是流体在泵内流动规律的外部表现形式。
由于泵内部流动情况复杂，不能用数学方法计算这一特性曲线，只能依靠实验测定。
1 ) 流量V 的测定与计算采用涡轮流量计测量流量，智能流量积算仪显示流量值V m 3/h 。
2) 扬程H 的测定与计算在泵进、出口取截面列柏努利方程：gu u Z Z g p p H 221221212-+-+-=ρ (1—9) p 1,p 2：分别为泵进、出口的压强 N/m 2 ρ：液体密度 kg/m 3u 1,u 2：分别为泵进、出口的流量m/s g ：重力加速度 m/s 2 当泵进、出口管径一样，且压力表和真空表安装在同一高度，上式简化为： gp p H ρ12-=(1—10)由式（1-10）可知：只要直接读出真空表和压力表上的数值，就可以计算出泵的扬程。
本实验中，还采用压力传感器来测量泵进口、出口的真空度和压力，由16路巡检仪显示真空度和压力值。
离心泵实验报告
离心泵实验报告离心泵实验报告引言：离心泵是一种常见的流体机械设备，广泛应用于工业生产和民用领域。
通过离心力将流体从低压区域输送到高压区域，起到加压和输送的作用。
本次实验旨在研究离心泵的性能特点和工作原理，以及其在不同工况下的流量、扬程和效率等参数的变化。
实验目的：1. 了解离心泵的结构和工作原理；2. 研究离心泵在不同转速和进口压力下的性能特点；3. 掌握离心泵的流量、扬程和效率等参数的测试方法。
实验装置：本次实验使用的离心泵实验装置主要包括离心泵、水箱、流量计、压力计等设备。
实验中使用的流体为水。
实验步骤：1. 检查实验装置的连接是否牢固，确保安全；2. 打开水泵和水箱，调节流量计的阀门，使水流量适中；3. 通过调节进水阀门控制进口压力，记录不同进口压力下的流量和扬程；4. 调节电机的转速，记录不同转速下的流量和扬程。
实验结果与分析：通过实验记录和数据分析，我们得到了离心泵在不同工况下的性能参数。
随着进口压力的增加，离心泵的流量和扬程均呈现增加的趋势。
这是因为进口压力的增加会增加离心泵的工作能力，使其能够更多地输送流体。
然而，当进口压力达到一定值后，流量和扬程的增加速度会逐渐减缓，直至趋于稳定。
在转速方面，随着转速的增加，离心泵的流量也会增加，但扬程则呈现先增加后减小的趋势。
这是因为转速的增加会增加离心泵的离心力，使其能够更快地输送流体。
然而，当转速达到一定值后，离心泵的扬程会受到离心力和摩擦阻力的影响，导致扬程逐渐减小。
此外，我们还计算了离心泵在不同工况下的效率。
实验结果显示，离心泵的效率随着流量和扬程的增加而增加，但在一定范围内会达到峰值后逐渐减小。
这是因为离心泵在输送流体过程中会产生一定的能量损失，导致效率的下降。
结论：通过本次实验，我们深入了解了离心泵的性能特点和工作原理。
进口压力和转速是影响离心泵性能的重要因素，它们对流量、扬程和效率等参数都有一定的影响。
在实际应用中，需要根据具体工况选择合适的进口压力和转速，以达到最佳的工作效果。

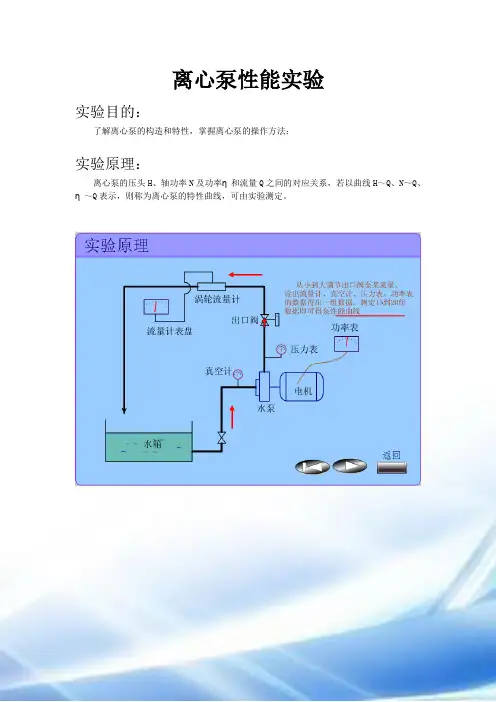

离心泵性能实验报告(附实验操作详图)
离心泵性能实验
实验目的：
了解离心泵的构造和特性，掌握离心泵的操作方法；
实验原理：
离心泵的压头H、轴功率N及功率η和流量Q之间的对应关系，若以曲线H～Q、N～Q、η～Q表示，则称为离心泵的特性曲线，可由实验测定。
注意这里
①
②
注意这里
水③
水
注意这里
Pv 、真空压力
Pm 、压力
Q 、流量
N 、轴功率
④
⑤
有用功率
压头效率
①
②③
①②
③
讨论：
1、离心泵开启前，为什么要先灌水排气？
答：是为了除去泵内的空气，使泵能够把水抽上来。
2、启动泵前，为什么要先关闭出口阀，待启动后再逐渐开大？而停泵时也要先关闭出口阀。
答：因为N随Q的增大而增大，当Q＝0时，N最小，因此，启动离心泵时，应关闭出口阀，使电动机的启动电流减至最小，以保护电机。
启动后再逐渐开大，使为了防止管部收到太大的冲击。
而停泵时也要先关闭出口阀，是为了防止水倒流。
3、离心泵的特性曲线是否和连结的管路系统有关？
答：特性曲线和管路无关，因为测量点在电机两端，管路的大小、长短和流量无关，只是和流速有关。
4、离心泵的流量可由泵出口阀调节，为什么？
答：因为当阀小时，管阻大，电机的有效功率低，流量低。
同理，当阀开大时，管阻小，电机的有效功率高，流量高。
离心泵综合实验报告
化工原理 实验报告 化工基础
离心泵综合实验
班 姓 学
级 名ห้องสมุดไป่ตู้号
同组人员 实验日期 指导教师 成 绩
第一部分
一、实验目的
预习报告
二、实验原理
1
三、实验设备流程
四、实验步骤及注意事项
2
第二部分
实验数据记录及数据处理
一、仪器设备及实验材料主要参数
二、实验数据记录与实验结果处理
4
（三）管路特性测定实验
1、管路特性测定实验数据及实验结果列表 序号 1 2 3 4 5 6 7 8 9 10 2、计算举例
5
三、实验曲线
1. 流量计的流量与压差关系曲线
. 流量计的流量与压差关系曲线
6
2. 流量计的流量系数与雷诺数关系曲线
流量计的流量系数与雷诺数关系曲线
7
3. 离心泵特性曲线与管路曲线
（一）离心泵性能测定实验
1、离心泵性能测定实验数据及实验结果列表 水温 序 号 1 2 3 4 5 6 7 8 9 10 11 2、计算举例 ℃ 水密度 ρ = kg/m³ 高度差 h0 = m
3
（二）流量计校核实验
1、流量计校核实验数据及实验结果列表
序号 1 2 3 4 5 6 7 8 9 10 11 2、计算举例
8
第三部分
一、结果分析与讨论
实验结果分析与讨论
二、思考题
9
离心泵性能实验报告
北京化工大学化工原理实验报告实验名称：离心泵性能实验班级：化工100学号： 2010姓名：同组人：实验日期：一、报告摘要：本次实验通过测量离心泵工作时，泵入口真空表真P 、泵出口压力表压P 、孔板压差计两端压差P ∆、电机输入功率Ne 以及流量Q （t V ∆∆/）这些参数的关系，根据公式0e H H H H ++=压力表真空表、转电电轴ηη••=N N 、102e ρ⋅⋅=He Q N 以及轴N Ne =η可以得出离心泵的特性曲线；再根据孔板流量计的孔流系数ρp u C ∆=2/0与雷诺数μρdu =Re 的变化规律作出Re 0-C 图，并找出在Re 大到一定程度时0C 不随Re 变化时的0C 值；最后测量不同阀门开度下，泵入口真空表真P 、泵出口压力表压P 、孔板压差计两端压差P ∆，根据已知公式可以求出不同阀门开度下的Q H -e 关系式，并作图可以得到管路特性曲线图。
二、目的及任务①了解离心泵的构造，掌握其操作和调节方法。
②测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。
③熟悉孔板流量计的构造、性能及安装方法。
④测定孔板流量计的孔流系数。
⑤测定管路特性曲线。
三、基本原理1.离心泵特性曲线测定离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。
其中理论压头与流量的关系，可通过对泵内液体质点运动的理论分析得到。
由于流体流经泵时，不可避免地会遇到各种阻力，产生能量损失，诸如摩擦损失、环流损失等，因此，实际压头比理论压头笑，且难以通过计算求得，因此通常采用实验方法，直接测定其参数间的关系，并将测出的He-Q 、N-Q 和η-Q 三条曲线称为离心泵的特性曲线。
另外，曲线也可以求出泵的最佳操作范围，作为选泵的依据。
(1)泵的扬程He ：e 0H H H H =++真空表压力表v1.0 可编辑可修改式中：H 真空表——泵出口的压力，2mH O ，H 压力表——泵入口的压力，2mH O0H ——两测压口间的垂直距离，0H 0.85m = 。

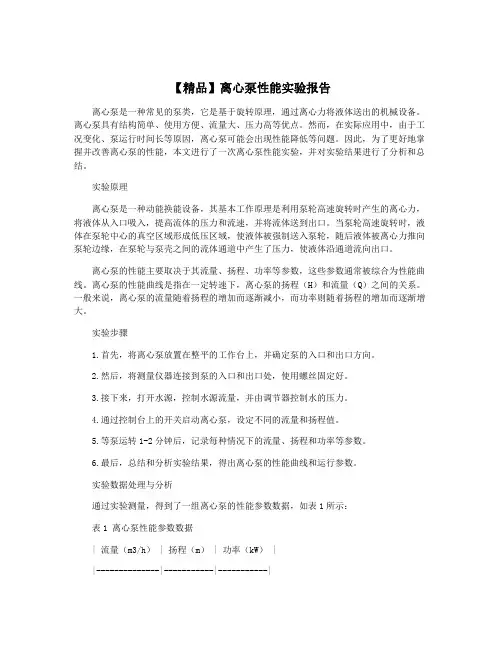

【精品】离心泵性能实验报告
【精品】离心泵性能实验报告离心泵是一种常见的泵类，它是基于旋转原理，通过离心力将液体送出的机械设备。
离心泵具有结构简单、使用方便、流量大、压力高等优点。
然而，在实际应用中，由于工况变化、泵运行时间长等原因，离心泵可能会出现性能降低等问题。
因此，为了更好地掌握并改善离心泵的性能，本文进行了一次离心泵性能实验，并对实验结果进行了分析和总结。
实验原理离心泵是一种动能换能设备，其基本工作原理是利用泵轮高速旋转时产生的离心力，将液体从入口吸入，提高流体的压力和流速，并将流体送到出口。
当泵轮高速旋转时，液体在泵轮中心的真空区域形成低压区域，使液体被强制送入泵轮，随后液体被离心力推向泵轮边缘，在泵轮与泵壳之间的流体通道中产生了压力，使液体沿通道流向出口。
离心泵的性能主要取决于其流量、扬程、功率等参数，这些参数通常被综合为性能曲线。
离心泵的性能曲线是指在一定转速下，离心泵的扬程（H）和流量（Q）之间的关系。
一般来说，离心泵的流量随着扬程的增加而逐渐减小，而功率则随着扬程的增加而逐渐增大。
实验步骤1.首先，将离心泵放置在整平的工作台上，并确定泵的入口和出口方向。
2.然后，将测量仪器连接到泵的入口和出口处，使用螺丝固定好。
3.接下来，打开水源，控制水源流量，并由调节器控制水的压力。
4.通过控制台上的开关启动离心泵，设定不同的流量和扬程值。
5.等泵运转1-2分钟后，记录每种情况下的流量、扬程和功率等参数。
6.最后，总结和分析实验结果，得出离心泵的性能曲线和运行参数。
实验数据处理与分析通过实验测量，得到了一组离心泵的性能参数数据，如表1所示：表1 离心泵性能参数数据| 流量（m3/h） | 扬程（m） | 功率（kW） ||--------------|-----------|-----------|| 1.0 | 10.0 | 0.2 || 2.0 | 9.0 | 0.3 || 3.0 | 8.0 | 0.4 || 4.0 | 6.0 | 0.6 || 5.0 | 5.0 | 0.8 || 6.0 | 4.0 | 1.0 |根据这些数据，我们可以计算出离心泵的流量-扬程和流量-功率曲线，如图1和图2所示：从图1和图2中可以看出，离心泵的性能曲线呈现倒U形，流量随着扬程的增加先增加后减小。
离心泵性能实验报告
北京化工大学化工原理实验报告实验名称：离心泵性能实验班级：化工100学号：2010姓名：同组人：实验日期：2012.10.7一、报告摘要：本次实验通过测量离心泵工作时，泵入口真空表P真、泵出口压力表P压、孔板压差计两端压差P 、电机输入功率Ne 以及流量Q（V/t ）这些参数的关系，根据公式H e H 真空表H 压力表H0、N轴N 电电转、 Ne Q He以及Ne 可以得出102N 轴离心泵的特性曲线；再根据孔板流量计的孔流系数C 0u 0 / 2 p 与雷诺数Re du的变化规律作出C0Re 图，并找出在Re 大到一定程度时 C 0不随Re变化时的 C0值；最后测量不同阀门开度下，泵入口真空表P真、泵出口压力表P压、孔板压差计两端压差P ，根据已知公式可以求出不同阀门开度下的H e Q 关系式，并作图可以得到管路特性曲线图。
二、目的及任务①了解离心泵的构造，掌握其操作和调节方法。
②测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。
③熟悉孔板流量计的构造、性能及安装方法。
④测定孔板流量计的孔流系数。
⑤测定管路特性曲线。
三、基本原理1.离心泵特性曲线测定离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。
其中理论压头与流量的关系，可通过对泵内液体质点运动的理论分析得到。
由于流体流经泵时，不可避免地会遇到各种阻力，产生能量损失，诸如摩擦损失、环流损失等，因此，实际压头比理论压头笑，且难以通过计算求得，因此通常采用实验方法，直接测定其参数间的关系，并将测出的He-Q、 N-Q 和η-Q 三条曲线称为离心泵的特性曲线。
另外，曲线也可以求出泵的最佳操作范围，作为选泵的依据。
(1)泵的扬程He：H e H 真空表H 压力表H 0式中： H 真空表——泵出口的压力，mH 2O ，H 压力表——泵入口的压力，mH 2 OH 0——两测压口间的垂直距离，H 00.85m。
(2)泵的有效功率和效率由于泵在运转过程中存在种种能量损失，使泵的实际压头和流量较理论值为低，而输入泵的功率又比理论值高，所以泵的总效率为：Ne Q HeN 轴， Ne102式中 Ne ——泵的有效效率，kW ；Q ——流量， m 3/s ； He ——扬程， m ；3由泵输入离心泵的功率N 轴为： N 轴 N 电电 转式中： N 电 ——电机的输入功率， kW电 ——电机效率，取0.9；转 ——传动装置的效率，一般取1.0；2.孔板流量计空留系数的测定在水平管路上装有一块孔板， 其两侧接测压管， 分别与压差传感器两端连接。
离心泵特性曲线测定实验报告
P= = （3）
通过调节阀门开度调节流量，由式（3）求取的数据或扭矩测功仪可直接采集轴功率数据，就可得出泵的轴功率和流量的关系曲线。
3.离心泵效率的计算
离心泵的有效功率可用下式计算：
Pe=qv gH（4）
离心泵的效率为：
（5）
通过调节阀门开度调节流量，由式（5）求取的数据就可得出泵的效率和曲线流量。
=lgA+mlgRe
在双对数坐标中作图，找出直线斜率，即为方程的指数m。在直线上任取一点的函数值代入方程中，即可得到系数A，即：
A=
用图解法，根据实验点确定直线位置有一定的人为性。而用最小二乘法回归，可以得到最佳关联结果。应用微机，对多变量方程进行一次回归，就能同时得到m、n。
（2）对于方程的关联，首先要有Nu、Re、Pr的数据组。其准数定义式分别为：
(3)将出口调节阀开至最大，在流量范围内合理布置实验点，要求由大到小取10组以数据。
(4)将流量调节至某-数值，待系统稳定后读取并记录所需实验数据(包括流量为零时数据)。
(5)将泵出口调节阀关闭后,断开电源开关，停泵开启出口阀.开启进水阀。
(6)关闭各测试仪表,关闭总电源。
六、实验原始数据记录
水温：21.0℃转速：2900r/min
H=(pM-pV)/ρg=8.99(m)
P=2π*9.81Gnl/60=Gnl/0.974=58%
Pe=qvρgH=9.91m3/h×0.998(kg/m3)×8.99m=58%
η=Pe/P=23%/58%=39%
八、实验结果与分析讨论
离心泵有个重要特性：当压力(扬程)很低时，其流量会很大，这从泵的特性曲线上可以看出。而泵的功率与流量成正比，泵起动时，管道内没有压力，则造成泵的流量很大，则泵的功率很大，加上电机、泵的转动部分从静止到高速运转，需要很大的加速度，这样势必造成起动电流很大，因此采取关闭出口阀门的方法，使泵在起动时不输出水量，使泵的功率最小，当泵达到额定转速后，慢慢开启出口阀，逐渐增加水流量，使电机电流逐渐增加到额定电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
离心泵性能测定
一、实验目的：
1、了解离心泵的构造与特性，掌握离心泵的操作方法；
2、测定并绘制离心泵在恒定转速下的特性曲线。
二、实验原理：
离心泵的压头H、轴功率N及功率η与流量Q之间的对应关系，若以曲线H～Q、N～Q、η～Q表示，则称为离心泵的特性曲线，可由实验测定。
实验时，在泵出口阀全关至全开的范围内，调节其开度，测得一组流量及对应的压头、轴功率和效率，即可测定并绘制离心泵的特性曲线。
泵的扬程He有下式计算：
而泵的有效功率Ne与泵效率η的计算式为：Ne＝Qheηg；η＝Ne/N
测定时，流量Q可用涡轮流量计或孔板流量计来计量。
轴功率N可用马达－天平式测功器或功率来表测量。
离心泵的性能与其转速有关。
其特性曲线是某一恒定的给定转速（一般nl＝2900PRM）下的性能曲线。
因此，如果实验中的转速n与给定转速nl有差异，应将实验结果换算成给定转速下的数值，并以此数值绘制离心泵的特性曲线。
换算公式如下：
时，
三、装置与流程：
水由水箱1，经泵进口
阀2、离心泵4、出口阀8 9
涡轮流量计9，最后
流 10 8 6
回水
箱 7 3
5
4
2
1
四、操作步骤：
1、熟悉实验装置及仪器仪表等设备，做好启动泵前的准备工作；将泵盘车
数转，关闭泵进口阀，打开泵出口阀并给泵灌水，待泵内排尽气体并充满水后，再关闭泵出口阀。
2、启动离心泵，全开泵进口阀，并逐渐打开离心泵出口阀以调节流量。
在
操作过程稳定条件下，在流量为零和最大值之间，进行8次测定。
3、在每次测定流量时，应同时记录流量计、转速表、真空计、压力表、功
率测定器示值。
数据取全后，先关闭泵出口阀，再停泵。
五、实验数据记录和数据处理：
泵入口管径d1 =40mm；出口管径d2 =40mm；h0 = 0.1m；水温T =25.0℃；ρ＝
997.0kg/m3；μ=0.903mPa·s； V[m3/ h]=0.04855I[μA]；直管长度l = 2 m；
表1 泵性能数据记录表
由公式Q＝V=[m3/h]=0.04855I[μA]； He＝h0＋（P2－P1）/ρg
Ne＝Q×He×ρ×g N＝PLn/0.974 泵功率η＝
Ne/N×100％
表2 泵性能数据处理表
因为离心泵的性能与其转速有关，表2数据修正为下表3：（nt=2900PRM）。
