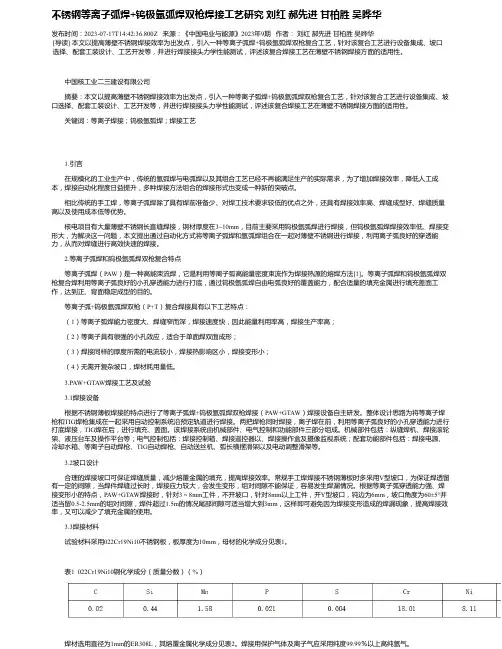

不锈钢等离子弧焊+钨极氩弧焊双枪焊接工艺研究刘红郝先进甘柏胜吴晔华
不锈钢等离子弧焊+钨极氩弧焊双枪焊接工艺研究刘红郝先进甘柏胜吴晔华发布时间：2023-07-17T14:42:36.800Z 来源：《中国电业与能源》2023年9期作者：刘红郝先进甘柏胜吴晔华[导读] 本文以提高薄壁不锈钢焊接效率为出发点，引入一种等离子弧焊+钨极氩弧焊双枪复合工艺，针对该复合工艺进行设备集成、坡口选择、配套工装设计、工艺开发等，并进行焊接接头力学性能测试，评述该复合焊接工艺在薄壁不锈钢焊接方面的适用性。
中国核工业二三建设有限公司摘要：本文以提高薄壁不锈钢焊接效率为出发点，引入一种等离子弧焊+钨极氩弧焊双枪复合工艺，针对该复合工艺进行设备集成、坡口选择、配套工装设计、工艺开发等，并进行焊接接头力学性能测试，评述该复合焊接工艺在薄壁不锈钢焊接方面的适用性。
关键词：等离子焊接；钨极氩弧焊；焊接工艺1.引言在规模化的工业生产中，传统的氩弧焊与电弧焊以及其组合工艺已经不再能满足生产的实际需求，为了增加焊接效率，降低人工成本，焊接自动化程度日益提升，多种焊接方法组合的焊接形式也变成一种新的突破点。
相比传统的手工焊，等离子弧焊除了具有焊前准备少、对焊工技术要求较低的优点之外，还具有焊接效率高、焊缝成型好、焊缝质量高以及使用成本低等优势。
核电项目有大量薄壁不锈钢长直缝焊接，钢材厚度在3~10mm，目前主要采用钨极氩弧焊进行焊接，但钨极氩弧焊焊接效率低、焊接变形大，为解决这一问题，本文提出通过自动化方式将等离子弧焊和氩弧焊组合在一起对薄壁不锈钢进行焊接，利用离子弧良好的穿透能力，从而对焊缝进行高效快速的焊接。
2.等离子弧焊和钨极氩弧焊双枪复合特点等离子弧焊（PAW）是一种高能束流焊，它是利用等离子弧高能量密度束流作为焊接热源的熔焊方法[1]。
等离子弧焊和钨极氩弧焊双枪复合焊利用等离子弧良好的小孔穿透能力进行打底，通过钨极氩弧焊自由电弧良好的覆盖能力，配合适量的填充金属进行填充盖面工作，达到正、背面稳定成型的目的。
