电子衍射及应用
电子行业电子衍射原理概述

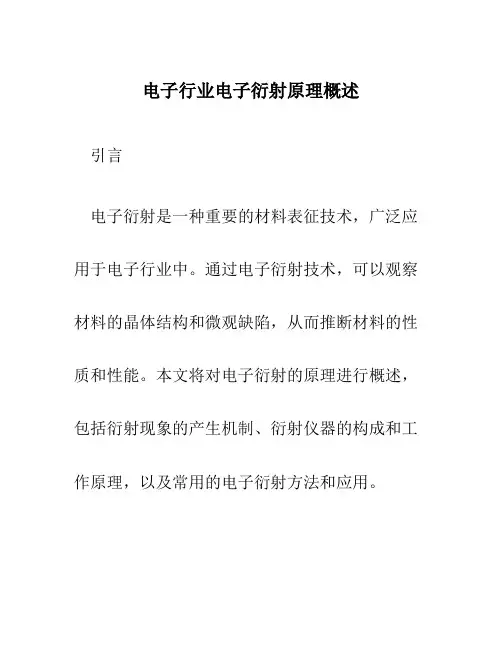

电子行业电子衍射原理概述引言电子衍射是一种重要的材料表征技术，广泛应用于电子行业中。
通过电子衍射技术，可以观察材料的晶体结构和微观缺陷，从而推断材料的性质和性能。
本文将对电子衍射的原理进行概述，包括衍射现象的产生机制、衍射仪器的构成和工作原理，以及常用的电子衍射方法和应用。
电子衍射的产生机制当高速电子束穿过物质时，会与物质的原子或晶体结构相互作用。
根据量子力学的波粒二象性，电子可以被视为波动粒子，因此在与物质相互作用时会出现衍射现象。
电子在物质中的相互作用可以通过薛定谔方程和布洛赫定理进行描述。
根据薛定谔方程和布洛赫定理，电子的波函数可以用平面波展开。
当电子束与物质相互作用时，电子束的波函数会发生干涉，从而产生衍射图样。
根据耗散和干涉的衍射理论，可以计算出电子束的衍射图样，进而推断物质的晶体结构和缺陷。
电子衍射仪器的构成和工作原理电子衍射仪器主要由电子源、电子透镜、样品台和衍射探测器组成。
其中，电子源可以是速度较高的电子枪或场发射电子源，用于产生高速的电子束。
电子透镜则用于聚焦和控制电子束的尺寸。
样品台用于固定待测的样品，并且可以进行样品的旋转和倾斜，以便于观察不同角度下的衍射图样。
衍射探测器用于测量电子衍射的强度和位置。
电子衍射仪器的工作原理主要包括以下几个步骤：首先，通过电子源产生高速的电子束。
然后，通过电子透镜将电子束聚焦到样品表面。
接下来，电子束与样品相互作用，产生衍射现象。
最后，通过衍射探测器测量电子衍射的强度和位置。
常用的电子衍射方法高分辨透射电子显微镜（HRTEM）高分辨透射电子显微镜（High Resolution Transmission Electron Microscopy，HRTEM）是一种常用的电子衍射方法。
它通过将电子束透射到样品中，利用电子衍射图样的信息来推断样品的晶体结构和缺陷。
HRTEM具有高分辨率和高灵敏度的优点，可以观察到纳米级别的晶体结构和缺陷，对材料的性质和性能研究具有重要意义。
电子衍射仪的使用方法
电子衍射仪的使用方法随着科技的进步，电子衍射仪在材料科学、生物学等领域的研究中起到了重要作用。
电子衍射仪可以通过衍射现象来分析物质的晶体结构和电子结构，进而研究物质的性质和特性。
本文将介绍电子衍射仪的基本原理和使用方法。
一、电子衍射仪的基本原理电子衍射仪的基本原理与光学衍射仪有些类似，但其使用的是电子束而非光线。
电子束通过物质时，会受到物质的散射和衍射作用。
散射是电子在物质中的随机扩散，而衍射是电子在物质晶格中因相干散射而产生的特殊强度分布。
通过分析电子束的衍射图样，可以确定物质的晶体结构和晶胞参数。
电子衍射仪由电子枪、电子透镜、样品台、探测器等组成。
电子枪产生高速电子束，电子透镜用于聚焦电子束，样品台用来固定待测物质，探测器则用于记录衍射图样。
二、1. 样品准备在使用电子衍射仪之前，首先需要准备好待测物质的样品。
样品通常是块状或粉末状的晶体。
对于块状样品，需要对其进行打磨和抛光，以减小表面的不均匀性，保证电子束的顺利通过。
对于粉末样品，需要将其均匀散布在载玻片上。
2. 调整仪器参数在进行实验之前，需要根据样品的特性和研究目的来调整仪器的参数。
主要包括电子束的能量、聚焦度、透镜电压等。
通过调整这些参数，可以获得清晰的衍射图样。
3. 进行衍射实验将调整好的样品放置在样品台上，并将电子束对准样品，使其垂直照射。
然后，通过控制电子束的扫描方式来获取衍射图样。
通常，可以采用逐点扫描或线扫描的方式。
扫描过程中，探测器将记录下所得的强度分布。
4. 数据处理和分析获得衍射图样后，需要进行数据处理和分析。
首先，需要将图样进行背景校正，去除杂散信号。
然后，使用适当的衍射数据分析软件，对图样进行解析，并得到物质的晶体结构和晶胞参数。
5. 结果解释和讨论最后，根据衍射实验的结果，对物质的晶体结构和晶胞参数进行解释和讨论。
可以比较实验结果和已知的理论模型进行验证，或与其他实验数据进行对比。
三、电子衍射仪的应用领域电子衍射仪在材料科学、生物学等领域广泛应用。
电子衍射
（1）由于电子波波长很短，一般只有千分之几nm， 按布拉格方程2dsin=可知，电子衍射的2角很小（一 般为几度），即入射电子束和衍射电子束都近乎平行 于衍射晶面。
由衍射矢量方程（s-s0）/=r*，设K=s/、K=s0/、 g=r*，则有
K-K=g
（8-1）
此即为电子衍射分析时（一般文献中）常用的衍射矢 量方程表达式。
H3=H1+H2、K3=K1+K2和L3＝L1+L3。
单晶电子衍射花样的标定
立方晶系多晶体电子衍射标定时应用的关 系式：R21:R22:…:R2n=N1:N2:…:Nn 在立方晶 系单晶电子衍射标定时仍适用，此时R=R。 单晶电子衍射花样标定的主要方法为： 尝试核算法 标准花样对照法
“180不唯一性”或“偶合不唯一性”现象的产生，根 源在于一幅衍射花样仅仅提供了样品的“二维信息”。
通过样品倾斜(绕衍射斑点某点列转动)，可获得另一晶带 电子衍射花样。而两个衍射花样组合可提供样品三维信息。
通过对两个花样的指数标定及两晶带夹角计算值与实测 (倾斜角)值的比较，即可有效消除上述之“不唯一性”。
（8-7）
式中：N——衍射晶面干涉指数平方和，即 N=H2+K2+L2。
多晶电子衍射花样的标定
对于同一物相、同一衍射花样各圆环而言，（C2/a2） 为常数，故按式（8-7），有
R12：R22：…：Rn2=N1：N2：…：Nn
（8-8）
此即指各衍射圆环半径平方（由小到大）顺序比等于
各圆环对应衍射晶面N值顺序比。
一、电子衍射基本公式
电子衍射基本公式的导出
设样品至感光平面的距离为L（可称为 相机长度），O与P的距离为R，
由图可知
《电子衍射原理》课件
透射电子显微镜技术
透射电子显微镜技术是一种利用透射 电镜观察物质内部微细结构的方法， 具有高分辨率和高放大倍数的特点。 随着科技的不断进步，透射电子显微 镜技术的应用范围越来越广泛，在材 料科学、生物学、医学等领域得到广 泛应用。
VS
例如，在材料科学领域，透射电子显 微镜技术可用于研究材料的晶体结构 和相变行为，为新材料的开发和优化 提供有力支持。在生物学领域，透射 电子显微镜技术可用于研究细胞器和 生物大分子的结构和功能，为生命科 学和医学研究提供新的视角。
电子显微镜的放大倍数较高，能够观察到非常细微的结构细节，是研究物质结构和 形貌的重要工具之一。
电子源
电子源是电子显微镜中的核心部件之一，它能够产生用于观察和成像的 电子束。
电子源通常由加热阴极、栅极和加速电极等部分组成，通过加热阴极使 得电子逸出并经过栅极和加速电极的调制和加速，形成用于成像的电子
电子衍射可以揭示细胞内部的超微 结构，有助于理解细胞的生理和病 理过程。
在表面科学中的应用
表面晶体结构
电子衍射可以用于研究固体表面 的晶体结构和化学组成，对表面 改性和催化等应用具有指导意义
。
表面应力分析
通过电子衍射可以分析表面应力 状态，有助于理解表面行为的物
理机制。
表面吸附和反应
电子衍射可以研究表面吸附分子 的结构和反应活性，对表面化学 和工业催化等领域有重要意义。
05
电子衍射的发展前景
高能电子衍射技术
高能电子衍射技术是一种利用高能电子束进行物质结构分析的方法，具有高分辨 率和高灵敏度的特点。随着科技的不断进步，高能电子衍射技术的应用范围越来 越广泛，在材料科学、生物学、医学等领域发挥着重要作用。
例如，在材料科学领域，高能电子衍射技术可用于研究材料的微观结构和晶体取 向，为新材料的开发和优化提供有力支持。在生物学领域，高能电子衍射技术可 用于研究生物大分子的结构和功能，为药物设计和疾病治疗提供新的思路。
对EBSD的理解及应用
对EBSD的理解及应用EBSD是电子背散射衍射技术（Electron Backscatter Diffraction）的缩写，是一种常用于材料科学和工程领域的表征方法。
其原理是利用电子束经过材料后，被背散射散射回来的电子与入射电子发生衍射现象，通过测量衍射图样的形态和强度来获取材料的晶体结构、取向以及晶界等信息。
EBSD的应用领域广泛，例如:1. 材料学研究：EBSD可以用来研究材料的晶体结构、晶体取向以及晶体缺陷等信息，从而增加对材料的认识。
例如，可以用EBSD来研究合金材料的晶粒取向与机械性能之间的关系，优化材料的制备工艺。
2. 金属学研究：EBSD可用于研究金属材料的晶体取向与力学行为之间的关系。
通过观察材料中晶体的取向分布，可以了解材料的力学性能、塑性变形机制等。
此外，还可以用EBSD分析区域选区电子衍射（Selected Area Electron Diffraction）数据，对金属晶体的三维取向进行建模和姿态分析。
3. 薄膜和界面研究：EBSD在研究薄膜和界面的晶体结构、晶界取向和位错密度等方面具有广泛的应用。
通过EBSD可以获得薄膜/基底的晶体取向分布、晶界的取向关系等信息，进一步了解薄膜的生长机制和界面的结构演化。
4. 小晶粒材料研究：对于小晶粒材料，传统的衍射方法往往由于粒子尺寸太小而无法获取充分的衍射信息。
而EBSD则可以通过对大量小尺寸晶体的衍射数据进行统计，还原出材料的晶体结构和取向信息。
这对于研究纳米材料、纳米晶、亚微米晶等具有重要意义。
5. 力学性能研究：EBSD可以用来研究材料的力学性能，如塑性变形、屈服行为和断裂特性等。
通过EBSD可以获得材料中晶体取向的信息，从而解析材料的力学行为与晶体结构之间的关系。
除了上述应用领域外，EBSD在材料科学与工程的其他领域也有广泛的应用，例如焊接等工艺的优化、热处理过程的研究、高温合金的应力分析等。
总结起来，EBSD是一种非常强大的材料表征方法，可以通过分析衍射图样的形态和强度，获得材料的晶体结构、晶体取向、位错密度等信息。
理解电子衍射原理及其在材料分析中的应用
理解电子衍射原理及其在材料分析中的应用引言：材料科学与工程领域中，电子衍射技术是一种重要的分析手段。
通过电子衍射，我们可以了解材料的晶体结构、晶格常数、晶体缺陷等信息。
本文将从电子衍射的原理入手，探讨其在材料分析中的应用。
一、电子衍射原理电子衍射原理是基于波粒二象性理论的，即电子既具有粒子性又具有波动性。
当高速电子束通过物质时，会与物质中的原子发生相互作用，进而发生衍射现象。
电子衍射的原理与光学衍射类似，但由于电子的波长远小于光波长，电子衍射可以提供更高的分辨率。
二、电子衍射技术的应用1. 晶体结构分析电子衍射可以通过测量衍射斑图来确定材料的晶体结构。
在电子衍射中，衍射斑图是由电子束与晶体中的原子相互作用形成的。
通过解析衍射斑图，我们可以得到晶体的晶格常数、晶体的对称性、晶体的晶体缺陷等信息。
2. 相变研究相变是材料研究中一个重要的课题。
电子衍射可以用来研究材料的相变过程。
通过观察相变过程中电子衍射斑图的变化，我们可以了解材料的相变机制、相变温度等信息。
3. 晶体缺陷分析晶体缺陷是晶体中存在的一些非理想性质，如晶格缺陷、晶体畸变等。
电子衍射技术可以用来分析晶体的缺陷结构。
通过观察电子衍射斑图中的强度变化和衍射斑的形状，我们可以推断晶体中的缺陷类型和缺陷密度。
4. 薄膜分析薄膜是材料科学中常见的一种材料形态。
电子衍射可以用来分析薄膜的晶体结构和晶格常数。
通过测量电子衍射斑图的形状和强度分布，我们可以了解薄膜的晶体有序性和晶格畸变情况。
5. 纳米材料分析纳米材料是近年来材料科学中的研究热点。
电子衍射技术可以用来研究纳米材料的晶体结构和晶格畸变。
由于纳米材料的尺寸较小，传统的X射线衍射技术难以应用，而电子衍射技术可以提供更高的分辨率。
结论：电子衍射是一种重要的材料分析技术，可以用来研究材料的晶体结构、晶体缺陷、相变过程等。
通过电子衍射技术，我们可以了解材料的微观结构和性质，为材料的设计和应用提供重要的理论依据。
利用电子衍射技术研究晶体结构的方法与应用
利用电子衍射技术研究晶体结构的方法与应用晶体结构的研究对于材料科学和化学的发展具有重要意义。
而近年来，电子衍射技术成为了研究晶体结构的重要手段。
本文将介绍电子衍射技术的原理、方法以及在晶体结构研究中的应用。
电子衍射技术是通过电子束与物质相互作用，产生衍射图样来研究物质结构的一种方法。
其原理类似于X射线衍射技术，但由于电子的波长较短，可以提供更高的分辨率，对于晶体结构的研究具有更大的优势。
电子衍射技术主要包括透射电子衍射（Transmission Electron Diffraction，TED）和选区电子衍射（Selected Area Electron Diffraction，SAED）两种方法。
在透射电子衍射中，电子束穿过样品后形成衍射图样，这些图样可以通过电子透射显微镜观察到。
通过衍射图样的解析，可以得到晶体的倒易空间信息，进而确定晶体的结构。
透射电子衍射的优点在于可以对单个晶体进行分析，并且可以使用单晶样品。
然而，该方法对样品制备和晶体定位要求较高。
选区电子衍射方法则通过在透射电子显微镜的样品台上选择一个小区域，使之仅包含感兴趣的某一晶体或晶相。
然后，通过旋转样品台，观察在不同角度下的衍射图样变化，从而获取晶体的信息。
选区电子衍射方法适用于非晶态物质或多晶样品，且对样品制备和定位要求相对较低。
电子衍射技术在晶体结构研究中有着广泛的应用。
首先，它可以用于确定晶体的结构类型。
以金属为例，不同金属的晶格结构常常呈现出不同的衍射图样，通过比对实测衍射图样和标准衍射图样，可以准确地确定晶体结构类型。
此外，电子衍射还可以用于确认聚合物晶体的性质以及生物大分子的结构等。
另外，电子衍射技术还可以用于研究晶体的晶格缺陷和界面结构。
由于电子衍射的高分辨率特性，可以精细地观察和分析晶格缺陷的性质和分布情况。
通过电子衍射技术，可以得到晶体内部的原子位置以及晶体和非晶态区域的界面结构信息，为材料科学和表界面化学提供了重要的实验手段。
晶型测定方法学研究
晶型测定方法学研究引言：晶体是固态物质中最有序的结构形式之一，其晶型具有重要的物理、化学和生物学意义。
因此，准确测定晶体的晶型对于科学研究和工程应用具有重要意义。
本文将介绍几种常用的晶型测定方法，并探讨其原理和应用。
一、X射线衍射法X射线衍射法是最常用的晶型测定方法之一。
它基于晶体对X射线的衍射现象，通过测量衍射角度和强度，可以得到晶体的晶格参数和晶型信息。
X射线衍射法主要分为粉末衍射和单晶衍射两种。
粉末衍射适用于无定形样品或粉末样品，而单晶衍射适用于具有较大晶体的样品。
二、电子衍射法电子衍射法是一种利用电子束和晶体进行相互作用的方法，通过测量衍射斑的位置和强度，可以得到晶体的晶格常数和晶型信息。
电子衍射法通常使用透射电子显微镜(TEM)或场发射电子显微镜(FESEM)进行实验。
相比于X射线衍射法，电子衍射法可以获得更高的分辨率和更详细的晶体结构信息。
三、中子衍射法中子衍射法是一种利用中子束和晶体进行相互作用的方法，通过测量衍射斑的位置和强度，可以得到晶体的晶格参数和晶型信息。
中子衍射法的特点是对轻元素和磁性材料具有较好的敏感性，因此在某些特殊情况下，中子衍射法比X射线衍射法和电子衍射法更适用。
四、原子力显微镜(AFM)和扫描电子显微镜(SEM)原子力显微镜和扫描电子显微镜是两种常用的表面形貌观察方法，它们可以通过扫描样品表面，获得样品的形貌和晶体结构信息。
AFM主要用于测量样品的三维形貌，可以实现纳米级的分辨率。
而SEM则主要用于测量样品的二维形貌，可以实现亚纳米级的分辨率。
结论：晶型测定方法学研究是晶体学领域中的重要研究内容。
本文介绍了几种常用的晶型测定方法，包括X射线衍射法、电子衍射法、中子衍射法以及原子力显微镜和扫描电子显微镜。
这些方法各有特点，可以根据不同的需求选择合适的方法进行晶型测定。
通过这些方法，我们可以深入了解晶体的结构和性质，为科学研究和工程应用提供有力支持。
