第二章 离心式压缩机及增速器的安装与检修
离心式压缩机的维护与检修 PPT
项目三 离心式压缩机的维护与检修 任务三 主要零部件的检查与修理
一、主轴的检修 主轴拆卸后，用外径千分尺测量各轴颈(与叶轮、
轴承、联轴器等配合处)的尺寸，以计算其圆度和圆 柱度偏差，其值应在允许范围内。
一、主轴的检修 当偏差超过允许值较小时，可用车削或磨削方法
进行修理； 超差较大时，则应检查主轴直线度偏差是否过大。
一、主轴的检修 检查轴颈表面有无划痕、沟槽、擦伤、磨点等
缺陷，必要时进行探伤检查。 较小的缺陷可用手工刮研并抛光处理；较大的
缺陷可用堆焊、电镀、喷涂等方法修理后，再磨 削抛光。
探伤检查发现裂纹或出现严重缺陷时，一般不 予修理，而用备品配件更换。
二、叶轮的检修 用游标卡尺检测叶轮进口端与吸气室间的径向间
与电动机联轴器的连接装置； 拆除进、出口法兰螺栓，使机壳与进、出口管路
脱开，为安全起见在管口处加装盲板。对于水平剖 分式压缩机，缸体不进行拆卸时，也可不拆进、出 口管线。
2．连接件的拆卸 离心式压缩机拆卸时，首先应拆卸机壳的连接螺栓或机壳
与端盖的连接螺栓，拆开轴承压盖，将汽缸盖或端盖、轴承 压盖吊出。
4．转子的拆卸 用钢丝绳将转子绑好，从缸体上吊起；对于垂
直剖分型压缩机，应将转子从机壳内缓缓抽出， 吊起，放在事先准备好的支架上。
一般情况下，转子部分不进行拆卸解体，以保证 转子动平衡不被破坏。需拆卸时，应沿轴向按从 外向内的顺序依次进行，即推力盘→密封轴套→ 平衡盘→轴套→叶轮。轴套、叶轮等零件常常过 盈套装在轴上，拆叶轮前可先将轴套用机加工的 方法除去。
在拆卸时，汽缸盖与机壳的密封垫片，有时会出现粘连现 象，使汽缸盖难以吊起，此时，可用顶丝或用通芯螺丝刀将 机盖顶起或撬起后，再行拆卸。 3．缸盖及内件的拆卸

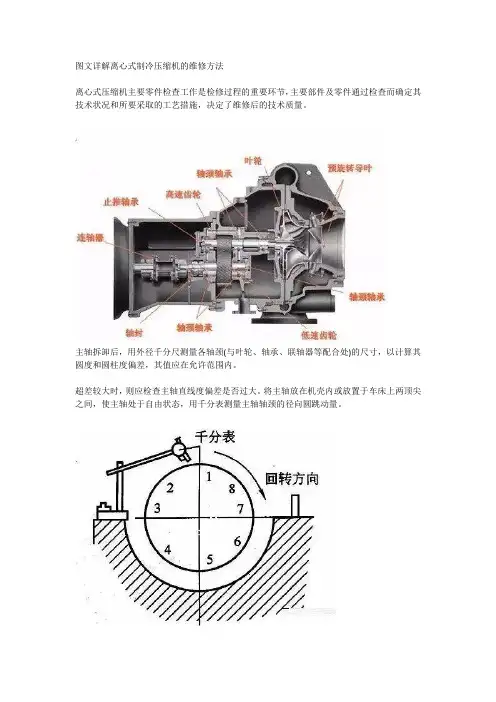

图文详解离心式制冷压缩机的维修方法
图文详解离心式制冷压缩机的维修方法离心式压缩机主要零件检查工作是检修过程的重要环节，主要部件及零件通过检查而确定其技术状况和所要采取的工艺措施，决定了维修后的技术质量。
主轴拆卸后，用外径千分尺测量各轴颈(与叶轮、轴承、联轴器等配合处)的尺寸，以计算其圆度和圆柱度偏差，其值应在允许范围内。
超差较大时，则应检查主轴直线度偏差是否过大。
将主轴放在机壳内或放置于车床上两顶尖之间，使主轴处于自由状态，用千分表测量主轴轴颈的径向圆跳动量。
将转子分成4-8等分，按转子旋转方向盘动转子，千分表摆动最大值即为径向圆跳动量值。
同时用两块千分表在主轴适当位置测量主轴的直线度偏差。
其径向圆跳动量值应不大于0.01mm，若超标过大，则应更换主轴。
检查轴颈表面有无划痕、沟槽、擦伤、磨点等缺陷，必要时进行探伤检查。
较小的缺陷可用手工刮研并抛光处理；较大的缺陷可用堆焊、电镀、喷涂等方法修理后，再磨削抛光。
探伤检查发现裂纹或出现严重缺陷时，一般不予修理，予以更换。
叶轮的检修用游标卡尺检测叶轮进口端与吸气室间的径向间隙，用长塞尺检测叶轮轮盘、轮盖与隔板的轴向间隙。
当间隙超过允许值时，可通过调整轴承间隙或叶轮垫片来进行调节。
将叶轮与主轴组装在一起，放置于机床两顶尖之间，用千分表测量叶轮出口外圆处的径向跳动量，其测量方法和偏差超过允许范围时的处理方法可参见主轴检修内容。
同时还应测量叶轮的端面跳动量，其值应在允许范围内。
如端面跳动量值超过允许范围值，超标较小时，一般不进行修理；数值较大时，可利用加垫片的方法调整叶轮与主轴的装配关系。
用着色法或磁粉探伤法检查叶轮表面缺陷，应无裂纹、损伤、冲蚀或磨损等痕迹，检查其表面粗糙度应符合技术要求。
叶轮出现裂纹应更换新叶轮；有轻微的磨损、冲蚀等缺陷可用堆焊、补焊法修理，但要通过动平衡测试后方能使用。
检查叶轮流道有无冲蚀、锈垢及沉积物等，并及时进行清理。
检修后的叶轮应进行动平衡、静平衡测试。
平衡盘和推力盘的检修用千分表测量平衡盘和推力盘外圆的径向跳动量及端面跳动量，其值应在允许范围内。
离心式压缩机的安装
同时，还应校正机壳横向水平度，其允差为0.1mm／ m。测量时，以中分面处为准，并使两侧的横向水平方 向一致，不能使机壳前后水平方向相反，造成机壳扭曲 现象。
二、增速器的安装 3.推力面间隙调整
推力面间隙主要是轴承轴向间隙或轴间间隙；按 说明书要求进行调整，前者用百分表或塞尺法测取 ，用补焊巴氏合金或刮研法调整，后者靠装配保证 。 4. 扣盖 (增速器的封闭)
为了方便压缩机与电动机找正，可暂不扣盖，待 压缩机和电动机找正找平工作完全结束，再将齿轮 吊出，进行全面情况的检查。
二、增速器的安装 2.增速器精平
按初平时相同的要求对增速器下箱体进行水平复查。 然后拧紧地脚螺栓，固定箱体，与此同时，应检查垫 铁与箱体的接触情况，并将轴承装入洼窝内，安装好大 小齿轮轴。再次复测高速轴的轴向水平，而且调整时， 必须酋先满足高速轴的要求，以免造成积累误差，保证 机组的同轴度。 同时，对齿轮啮合间隙及啮合接触面积、轴颈与轴瓦 的接触情况进行检测，一般要反复进行多次。
离心式压缩机的安装
2020年7月15日星期三
一、压缩机组中心线的确定 机组正常工作时，整个机组的中心线在垂直面上
投影要成为一条连续的曲线。
一、压缩机组中心线的确定 找正工作最好在接近操作条件下进行，也可采用
下列措施(任选一种)： ①在室温条件下找完同轴度后，按制造厂提供的
资料或实验数据，在压缩机支腿处撤去或加上规定 的垫片，以适应其膨胀量或收缩量；
②找正前，按制造厂提供的资料或实验数据，计 算出联轴器在室温下应留的同轴度误差，并使联轴 器端面的偏差量与计算值相同，以保证机组正常运 转时同心。
压缩机的安装、检修和装配
压缩机的安装、检修和装配一、离心压缩机转子的检修和装配1．叶轮的静平衡和超速试验。
工作转速的1.2倍，超速时间为1分钟，超速试验后，叶轮冷却到常温时，测量叶轮内孔、外径、轮盖和轮盘密封处的尺寸。
其变化应不超过超速试验前尺寸的0.025%。
检查叶轮是否有裂纹（着色检查,超声波和磁粉探伤）2. 叶轮与轴的配合。
叶轮与轴的无键配合。
过盈量一般较大（0.15~0.18mm），依靠磨擦力驱动，这种配合方式适合于不需经常拆装、剖分式解体的机泵。
叶轮与轴的有键配合。
过盈量一般较小（0.05~0.08mm），依靠键驱动，但要求转子在工作转速下工作时仍保持过盈配合。
这种配合方式适合于经常需拆装、轴向解体的机泵。
叶轮与轴的配合采用热装法。
3. 轴套与轴的配合。
轴套（间隔套）也采用过盈配合方式，如需经常拆装，采用较小的过盈量配合，并有螺钉锁紧。
如不需经常拆装，采用较大的过盈量配合，无需用螺钉锁紧。
4. 止推盘、半联轴节与轴的配合。
一般采用锥度配合，锥度为1：20，止推盘、半联轴节与轴的配合采用热装法。
目前也已经采用液压拆装方法。
在带有机封的剖分式压缩机和筒式压缩机中，为了拆装机封方便，止推盘、半联轴节常采用液压拆装方法。
5.选用材质对于含硫化氢的油品和气体中，泵叶轮一般采用不锈钢材质，如 Cr13，2Cr13，壳体采用铬钼钢，如35CrMo，轴套采用不锈钢。
轴采用42CrMo，富气压缩机、氢压机叶轮采用ph17-4。
轴采用42CrMo。
轴套采用不锈钢。
6.转子径向跳动检查。
（见129页）7. 转子轴向跳动检查。
（见130页）8. 转子密封部位跳动检查。
（见130页）9.叶轮、轴套、平衡鼓与轴的装配。
（见131页,自习）10.转子静平衡和动平衡。
a.评定方法之一 ---轴承振动裂度，b. 评定方法之二 ---轴振幅，c. 评定方法之三 ---轴承力，d. 评定方法之四 ---剩余轴承振动裂度，11.叶轮做功原理。
（见空压机）二、轴承的检修和装配1．轴承的结构形式。
离心式压缩机维护检修规程
离⼼式压缩机维护检修规程⽬录1 总则 (2)2 完好标准 (2)2.1 零、部件 (2)2.2 运⾏性能 (2)2.3 技术资料 (2)3 设备的维护 (3)3.1 ⽇常维护 (3)3.2 定期检查内容 (3)3.3 常见故障处理⽅法 (3)3.4 紧急情况停车 (3)4 检修周期和检修内容 (3)4.1 检修周期 (3)4.2 检修内容 (4)5 检修⽅法及质量标准 (6)5.1 转⼦ (6)5.2 轴承 (9)5.3 轴封 (10)5.4 隔板和⽓封 (11)5.5 缸体 (11)5.6 联轴器 (12)5.7 油系统 (13)5.8 增(减)速器 (14)5.9 驱动机 (14)5.10 机组对中 (14)6试车与验收 (14)6.1 试车前的准备⼯作 (14)6.2 试车 (15)6.3 验收 (15)7 维护检修安全注意容项 (15)7.1 维护安全注意事项 (15)7.2 检修安全注意事项 (16)7.3 试车安全注意事项 (16)附录A 常⽤汽轮机油和防锈汽轮机油换油指标 (16)1 总则1.1 本规程适⽤于化⼯⼚⼀般⽤途中、低压⽔平剖分离⼼式压缩机的维护和检修。
化⼯其他类型离⼼式压缩机的维护和检修也可参照执⾏。
1.2 离⼼式压缩机包括转⼦、定⼦和轴承等部件。
转⼦由主轴、叶轮、联轴器、⽌推盘(有时还有平衡盘和轴套)等组成。
定⼦由机壳、隔板、级间密封和轴端密封、进⽓室、蜗壳等组成。
隔板将机壳分成若⼲空间以容纳不同级的叶轮，且组成扩压器、弯道和回流器，有时叶轮进⼝还设有导流器。
离⼼式压缩机可以由电动机、蒸汽轮机或燃⽓轮机驱动或经由增(减)速器间接驱动。
1.3 部分离⼼式压缩机的型号及主要性能见表1。
2 完好标准2.1 零、部件2.1.1 主、辅机零、部件完整齐全，质量符合技术要求。
2.1.2 各部配合、安装间隙均符合要求，转⼦跳动量，轴向窜动量等均不超出规定。
2.1.3 仪表、计量器具、信号、联锁和各种安全装置、⾃动调节装置按期校验，达到齐全、完整、灵敏、准确。
离心压缩机检修与装配
5.隔板密封回装，把合压钉翻壳 将上部内机壳轻落在木板等材料上，
防止磕碰划伤。
装
内机壳与隔板密封装配
11、测量并记录转子在内缸中的总窜量，拆去内缸中分面螺栓，取下定位销，装 上导向杆，吊开上半部分内缸组件，翻缸放置在专用支架上。
12、测量各级气封间隙及叶轮出口与扩压器对中情况。 13、将转子吊出，放在专用支架上。 14、取出上下隔板和气封。 15、对内缸体、转子、隔板、气封等进行清洗、检查。
BCL系列产品为中、高压垂直剖分式多级筒形离心压 缩机，最高工作压力可达70MPa。
C.凡轴套、密封套、联轴器等 小件热装一般均采用主轴水 平放置，将加热件手持套装 在主轴上
装 转子的组装
为确保转子组的零件轴向热膨胀间隙，故热装前应先配好轴套的轴向尺寸，其轴向尺 寸应照实际尺寸短0.05mm左右的间隙，以使套装件与主轴台阶得到可靠的热膨胀间 隙，但装后必须用塞尺测圆周四点，检查间隙是否均匀。
干气密封装载区
装 转子的组装
叶轮 -- 叶轮采用闭式、后弯型叶轮。叶轮 与轴之间有过盈，热装在轴上。根据 API617的规定，叶轮做超速试验。
隔套-- 隔套热装在轴上，它们把叶轮固定 在适当的位置上，而且能保护没装叶轮部分的 轴，使轴避免与气体相接触。且起导流作用。
轴螺母 --轴螺母主要是起轴向固定作用。 如轴向固定叶轮，轴端密封等等。
4、在压缩机支脚螺栓下加0.5mm厚铜皮，然后压紧。 5、用专用工具拆下联轴器轮毂。 6、用推轴法测量并记录止推轴承间隙，之后拆卸推力轴承端盖，取出主推力瓦块
，推动转子测量并记录转子分窜量；用专用工具拆卸下推力盘，取出副止推瓦， 推动转子测量并记录转子总窜量。
7、用抬轴或其它方法测量并记录径向轴承间隙，拆下径向轴承。 8、拆出浮环密封或机械密封组件，并解体清洗。 9、卸下压缩机入口端封头。吊封头时转子入口端轴颈部位要套上专用保护套。 10、拆下内外缸间定位块，用专用工具抽出内缸组件，卸去内缸外套的O形环和背 环后置于专用支架上。将外缸内侧所有开口封好。
离心式压缩机的检修
离心式压缩机的检修离心式压缩机的检修离心式压缩机检修规模分为大、中、小修或系统停车检修、故障抢修及临时停修，均可根据故障情况、检修内容及规模分别纳入大、中、小修计划。
配置随机故障监测和诊断装备的机组，根据实际情况应逐步开展预测性检修。
一、检修内容（一）压缩机1.小修（1）检查和清洗油过滤器；（2）消除油、水、气系统的管线，阀门、法兰的泄漏缺陷；（3）消除运行中发生的故障缺陷。
2.中修（1）包括小修项目。
（2）检查、测量、修理或更换径向轴承和止推轴承，清扫轴承箱。
（3）检查、测量各轴颈的完好情况，必要时对轴颈表面进行修理。
（4）重新整定轴颈测振仪表，移动转子，测量轴向窜动间隙，检查止推轴承定位的正确性。
（5）检查止推盘表面粗糙度及测量端面跳动。
（6）检查联轴器齿面磨损、润滑油供给以及轴向串动和螺栓、螺母的联接情况，进行无损探伤，复查机组中心改变情况，必要时予以调整。
（7）检查、调整各测振探头，轴位移探头及所有报警信号、联锁、安全阀及其他仪表装置。
（8）检查拧紧各部位紧固件、地脚螺栓、法兰螺栓及管接头等。
3.大修（1）包括全部中修项目。
（2）拆卸气缸，清洗检查转子密封、叶轮、隔板、缸体等零件腐蚀、磨损、冲刷、结垢等情况。
（3）检查、测定转子各部位的径向跳动和端面跳动，轴颈粗糙度和形位误差情况。
（4）宏观检查叶轮；转子进行无损探伤。
根据运行和检验情况决定转子是作动平衡还是更换备件转子。
（5）检查、更换各级迷宫密封、浮环密封或机械密封或干气密封；重新调整间隙，转子总窜量、叶轮和扩压器对中数据等。
（6）检查清洗缸体封头螺栓及中分面螺栓，并作无损探伤。
（7）气缸、隔板无损探伤。
气缸支座螺栓检查及导向销检查。
（8）检查压缩机进口过滤网和出口止逆阀。
（9）检查各弹簧支架，有重点地检查管道、管件、阀门等的冲刷情况，进行修理或更换。
（10）机组对中。
（二）增速箱1.中修（1）检查、清洗润滑油路，整定油温，油压力仪表，消除泄漏。
离心式压缩机检修
—按顺序取出各级隔板。 D系列主风机检修项目、内容和质量要求
1.拆卸前的对中检查
拆卸前必须对中检查，检查两连接轴工作位置之间轴间距 并做器
1）推荐齿轮间隙为0.20～0.35mm之间；
2）齿接触斑迹要处于中间位置，高度不小于60％， 长度不 少于75％；
3）齿厚的最大允许磨损值为0.1倍的模数；
4) 可倾瓦轴承多采用5块瓦结构，其间隙的正常范围为(1.2～ 2.5)D/1000，侧间隙与顶间隙相同。
可倾瓦轴承间隙的测量方法如图3(d)所示，当上轴承的 两块瓦不在顶部位置时，测出的cd不等于顶间隙ad，需用下 式换算出
ad＝ε·cd 以式中ad— 轴承顶间隙，mm；
cd— 上轴承两块瓦之间平均值，mm； ε— 换算系数，对5块瓦ε＝1.1。 当上轴承为3瓦块时，可直接测量。 5) 轴承衬背过量 圆柱型轴承衬背过盈量，要求值为0.02～0.04mm，其 他类型按照制造厂要求执行。
6).转子动平衡校正等级按制造厂要求执行，或不低于G2.5。
7).径向振动探头 检测部位必须与轴颈同心。径向跳动值不超 过6μm。轴位移13μm。
转子圆跳动和全跳动
转子圆跳动和全跳动测量部位示意见图2，允许值见表2(a) 和表2(b)。
8.轴承箱 轴承箱配合表面、轴承箱水平剖分面接触良好，在自由状态 下的间隙不超过0.05mm。
3.根据HSE管理要求对检修过程进行危害风险评价，并编写 检修方案，报有关部门会签审批。
4.备齐检修与试运记录表。 5.参加检修的人员应进行施工前的安全、施工质量学习交底。
6.备齐检修工具、量具、起重机具、配件及材料。
7.办理有关作业票,切断水、电、风源，符合安全 检修条件。 8.拆除与机组连接的状态监测设备，具体见仪表检修规程。 9. 对起吊设施进行检查，应符合安全规定。 10. 起吊前，应按要求检查吊环、绳索。
